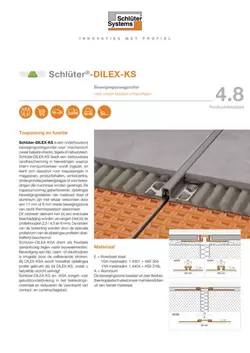

Schlüter-DILEX-KS

Bewegingsvoegprofiel met randbescherming

Schlüter-DILEX-KS bestaat uit trapeziumvormig geperforeerde zijdelingse bevestigingsvlakken van roestvast staal of aluminium. Deze zijn verbonden met een 11 mm of 6 mm brede bewegingszone van zacht thermoplastisch elastomeer. Dit rubberen element kan bij een eventuele beschadiging worden vervangen (niet bij de profielhoogten 2,5 / 4,5 en 6 mm). De randen van de bekleding worden door de speciale profielvorm van de zijdelingse bevestigingsvlakken doeltreffend beschermd.

DILEX-KS profielen zorgen voor geluidsonderbreking in het bekledingsmateriaal en verminderen de overdracht van contactgeluid en mechanische trillingen.

Verwerking in combinatie met tegel- en natuursteenbekledingen:

1. Schlüter-DILEX-KS moet worden afgestemd op de tegeldikte.
2. Breng op de plaats waar het profiel moet komen tegellijm aan met een getande lijmkam.
3. DILEX-KS wordt met het trapeziumvormig geperforeerde bevestigingsvlak in het lijmbed gedrukt en uitgelijnd. Het profiel moet samenvallen met de eventuele bewegings- of scheidingsvoegen in de ondergrond.
4. De trapeziumvormig geperforeerde bevestigingsvlakken moeten volledig met tegellijm worden bestreken. De verticale profielvlakken worden schuin met tegellijm bestreken.
5. De aangrenzende tegels moeten stevig in de tegellijm worden gedrukt en zo worden geplaatst dat de bovenste rand van het profiel gelijk met de tegel ligt (het profiel mag in geen geval boven het vloeroppervlak uitsteken, beter is ca. 1 mm eronder). De tegels langs het profiel moeten over het volledige oppervlak worden ingebed. Er moet steeds een niet-gesneden tegelzijde aan het profiel grenzen.
6. Er moet een voeg van ongeveer 2 mm tot aan het profiel worden vrijgelaten en de voegruimte tussen profiel en tegel moet volledig worden opgevuld met mortel.
7. Bij de vorming van voegkruisingen moeten de profielen zodanig worden gesneden dat de trapeziumvormig geperforeerde bevestigingsvlakken bij de inbouw niet boven elkaar liggen.

   Voor een mooi voegenbeeld zijn de voegkruisjes DILEX-KS/K in alle kleuren leverbaar.

Verwerking in combinatie met andere bekledinslagen:

1. DILEX-KS moet worden afgestemd op de dikte van de bekleding.
2. Daar waar het profiel moet worden geplaatst, moet een contactlaag worden aangebracht.
3. DILEX-KS profielen worden met de trapeziumvormig geperforeerde bevestigingsvlakken in de contactlaag gedrukt en uitgelijnd. De profielen moeten van tevoren evt. worden gereinigd of ontvet. Het profiel moet samenvallen met de eventuele bewegings- of scheidingsvoegen in de ondergrond.
4. De trapeziumvormig geperforeerde bevestigingsvlakken moeten volledig met het bekledingsmateriaal worden bedekt, zodat het afgewerkte bekledingsoppervlak perfect aansluit op de bovenste rand van het profiel. Het profiel mag in geen geval boven het bekledingsoppervlak uitsteken, beter is tot 1 mm eronder.

• E = Roestvast staal

V2A materiaalnr. 1.4301 = AISI 304

V4A materiaalnr. 1.4404 = AISI 316L

• A = Aluminium

De bewegingszone bestaat uit zeer flexibel, thermoplastisch elastomeer met klemribben van een harder materiaal.

Materiaaleigenschappen en toepassingsgebieden

De toepasbaarheid van het voorziene profieltype moet in specifieke gevallen worden getoetst aan de te verwachten chemische, mechanische of andere belastingen. Schlüter-DILEX-EKSN/-EKSB en -EKSA met draagprofielen van roestvast staal 1.4301 (V2A) of 1.4404 (V4A) zijn bijzonder geschikt voor toepassingen die naast een hoge mechanische belastbaarheid ook een hoge bestandheid tegen chemicaliën vereisen, bijvoorbeeld door zuren of alkalische invloeden, reinigingsproducten of dooizout. Afhankelijk van de te verwachten belasting kan tussen de legeringen materiaal 1.4301 of 1.4404 worden gekozen. Bij hogere belastingen, zoals in zwembaden (zoet water), adviseren wij het gebruik van 1.4404. Ook roestvast staal van materiaaltype 1.4404 is niet bestand tegen elke chemische belasting, bijv. zout- en vloeizuur, of bepaalde chloor- en zout bronwaterconcentraties. Dit geldt in bepaalde gevallen ook voor zoutwaterzwembaden. Bijzondere te verwachten belastingen moeten daarom steeds vooraf worden gecontroleerd.

Schlüter-DILEX-AKSN en -AKSA met zijdelingse bevestigingsvlakken uit aluminium zijn gevoelig voor alkalische invloeden. De combinatie van cement en vocht heeft een alkalische werking en kan naargelang de concentratie en de inwerkingsduur tot corrosie leiden (vorming van aluminiumhydroxide). Daarom moeten mortel en voegmateriaal op zichtvlakken direct worden verwijderd en mogen net geplaatste bekledingen niet met folie worden afgedekt. Het profiel moet volledig in de contactlaag van de tegel worden ingebed, zodat zich geen alkalisch water in de holle ruimten kan ophopen.

De bewegingszones van DILEX-KS bestaan uit zeer flexibel, thermoplastisch elastomeer. Dit materiaal is UV-bestendig, geschikt voor buitentoepassingen en bestand tegen chemische belastingen die gewoonlijk optreden in combinatie met tegelbekledingen. Bovendien is het materiaal resistent tegen schimmels en bacteriën.

Het inlegstuk is bestand tegen temperaturen van -60 °C tot +100 °C. Thermoplastisch elastomeer kan aan elkaar worden gelast om de profielen te verlengen.

Voor de vorming van kruisvoegen met de bewegingsprofielen DILEX-KS zijn de inlegstukken DILEX-KS/K in alle kleuren leverbaar.
