Terrasopbouw B.7: Bekledingsconstructies op mortel-tegeldragers

Constructieopbouwen B: terrassen op volle grond

Bekledingsconstructie met TROBA-STELZ-mortelringen

Schlüter-Systems terrasopbouw B.7 Bekledingsconstructie met TROBA-STELZ-mortelringen © Schlueter-Systems

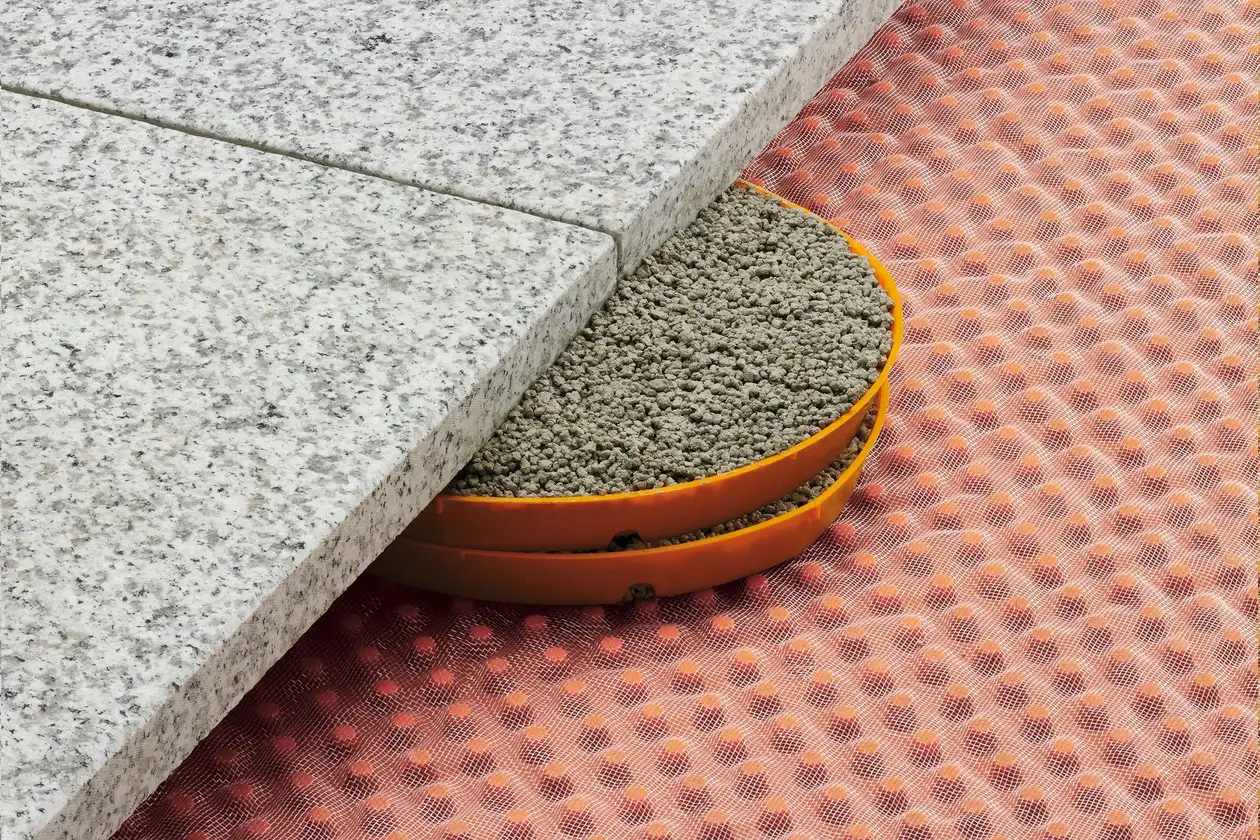

Schlüter-TROBA-STELZ-MR zijn kunststofringen die fungeren als hulpmiddel bij het leggen van grootformaat plaatelementen.

De 25 mm hoge kunststofringen worden aangebracht als "verloren bekisting" aan de voegkruisingen van de plaatelementen, en vervolgens gevuld met verse mortel (bij voorkeur drainagemortel). Daardoor kan de bekleding eenvoudig in de hoogte worden aangepast.

De vrije ruimte tussen de tegeldragers zorgt ervoor dat het water dat via de open voegen binnendringt, snel wordt afgevoerd.

B.7 Bekledingsconstructie op mortel-tegeldragers plaatsing met mortelringen

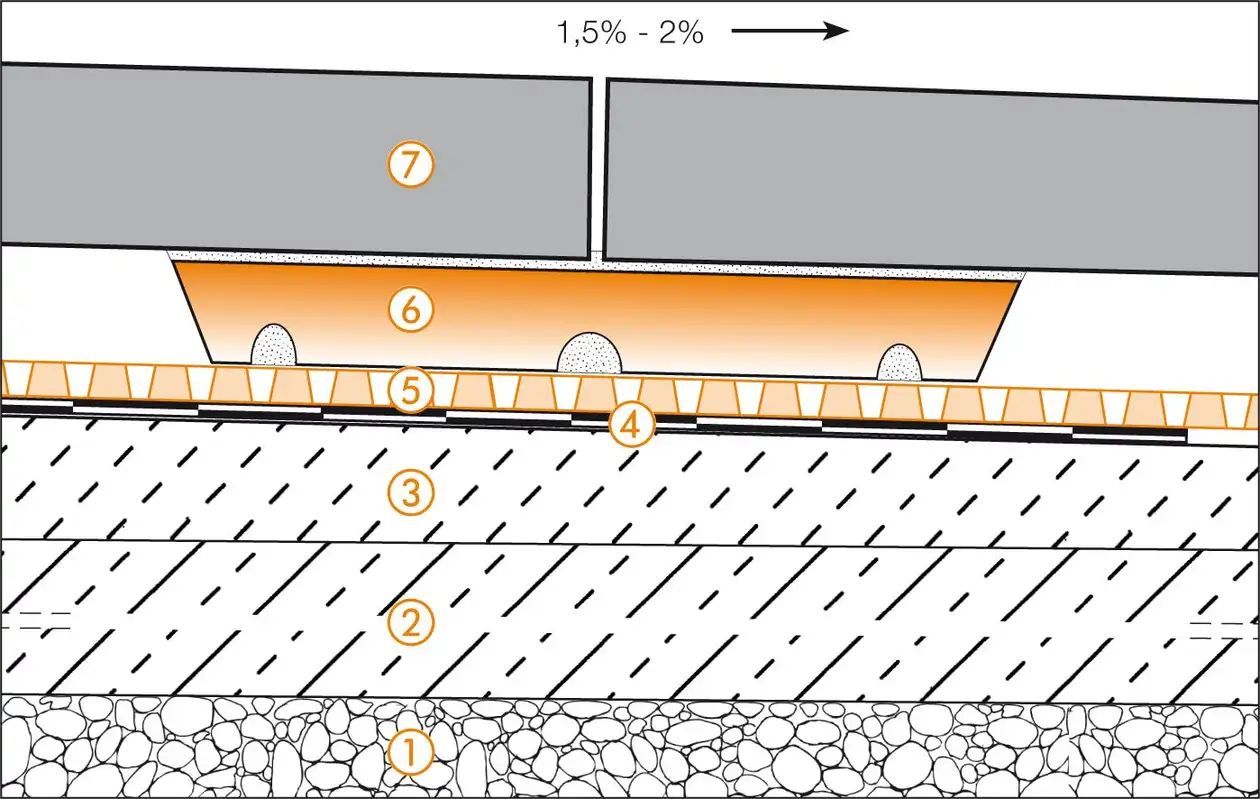

Schlüter-Systems doorsnedetekening van de terrasopbouw B.7 Bekledingsconstructie met TROBA-STELZ-mortelringen © Schlueter-Systems
Doorsnedetekening van de terrasopbouw B.7 Bekledingsconstructie met TROBA-STELZ-mortelringen
  1. Capillair neutraliserende laag
  2. Betonplaat
  3. Dekvloer met afschot
    Voorwaarde voor een goede werking van de constructie is een voldoende helling
    (1,5–2%) voor de afwatering
  4. Bouwplaatsafdichting conform DIN 18531
  5. Schlüter-TROBA-PLUS 8G
    Drukstabiele drainagemat als draagkrachtige laag voor zelfdragende tegels en voor een blijvend effectieve afvoer van het water dat via de open voegen van de plaatelementen binnendringt. Let op de afwateringsmogelijkheid!
  6. Schlüter-TROBA-STELZ-MR
    zijn kunststofringen die dienen als hulpmiddel bij het leggen van grootformaat tegels op balkons en terrassen
  7. Grootformaat zelfdragende tegels
    Betonsteen, natuursteen of keramische elementen

Randdetail 1

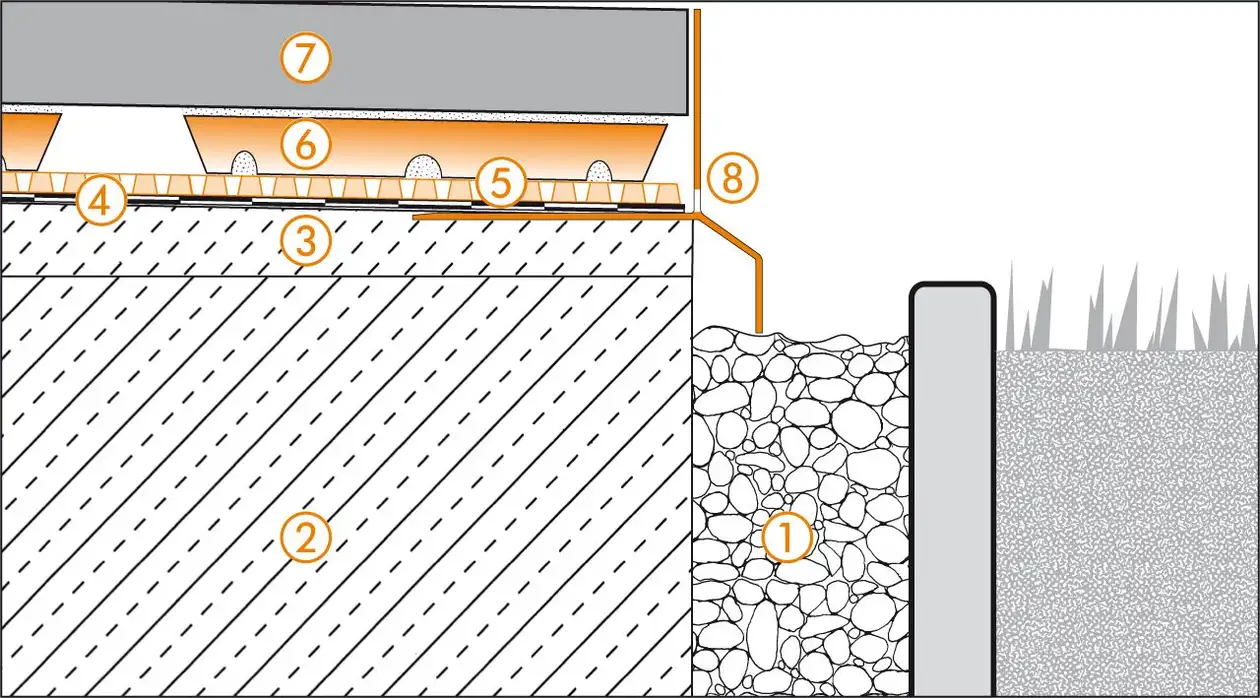

Schlüter-Systems doorsnedetekening van het randdetail 1 voor terrasopbouw B.7 Bekledingsconstructie met TROBA-STELZ-mortelringen © Schlueter-Systems
Doorsnedetekening van het randdetail 1 voor terrasopbouw B.7 Bekledingsconstructie met TROBA-STELZ-mortelringen
  1. Capillair neutraliserende laag
  2. Betonplaat
  3. Dekvloer met afschot (1,5–2%)
  4. Bouwplaatsafdichting conform DIN 18531
  5. Schlüter-TROBA-PLUS 8G
  6. Schlüter-TROBA-STELZ-MR
  7. Grootformaat zelfdragende tegels
  8. Schlüter-BARA-RKL
    Drainageopeningen moeten vrij worden gehouden!

Randdetail 2

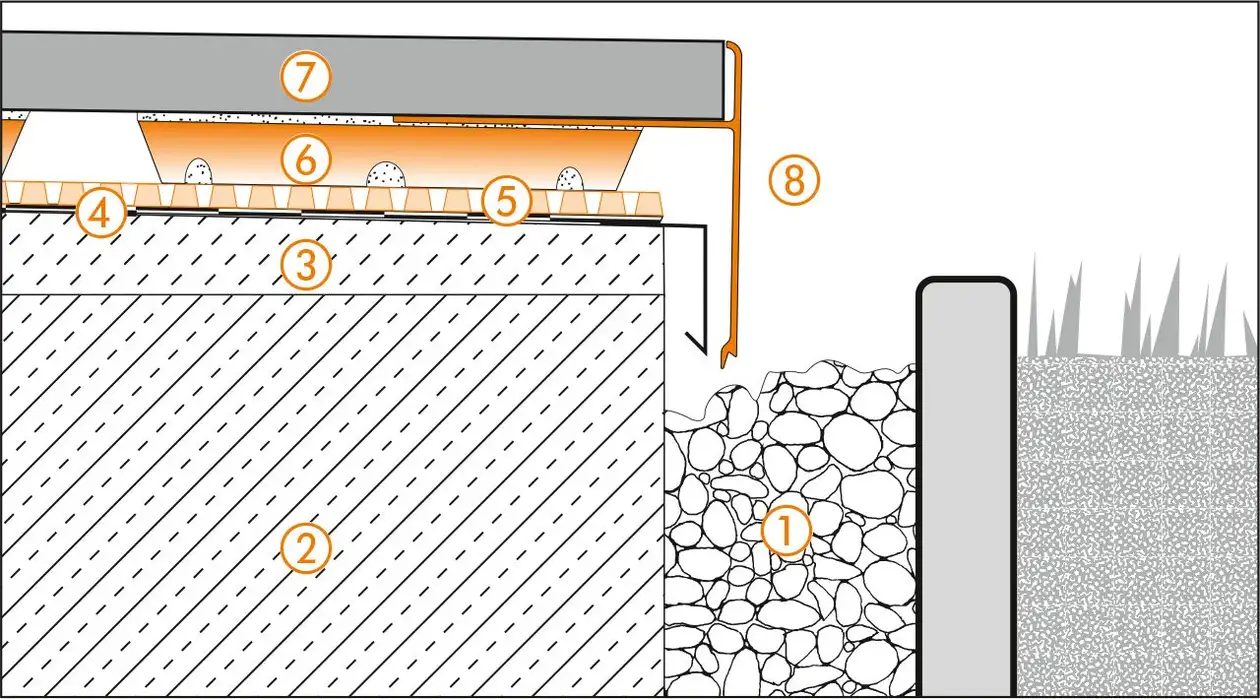

Schlüter-Systems doorsnedetekening van het randdetail 2 voor terrasopbouw B.7 Bekledingsconstructie met TROBA-STELZ-mortelringen © Schlueter-Systems
Doorsnedetekening van het randdetail 2 voor terrasopbouw B.7 Bekledingsconstructie met TROBA-STELZ-mortelringen
  1. Capillair neutraliserende laag
  2. Betonplaat
  3. Dekvloer met afschot (1,5–2%)
  4. Bouwplaatsafdichting conform DIN 18531
  5. Schlüter-TROBA-PLUS 8G
  6. Schlüter-TROBA-STELZ-MR
  7. Grootformaat zelfdragende tegels
  8. Schlüter-BARA-RTC
    Afwateringsmogelijkheid in acht nemen!

Randdetail 3

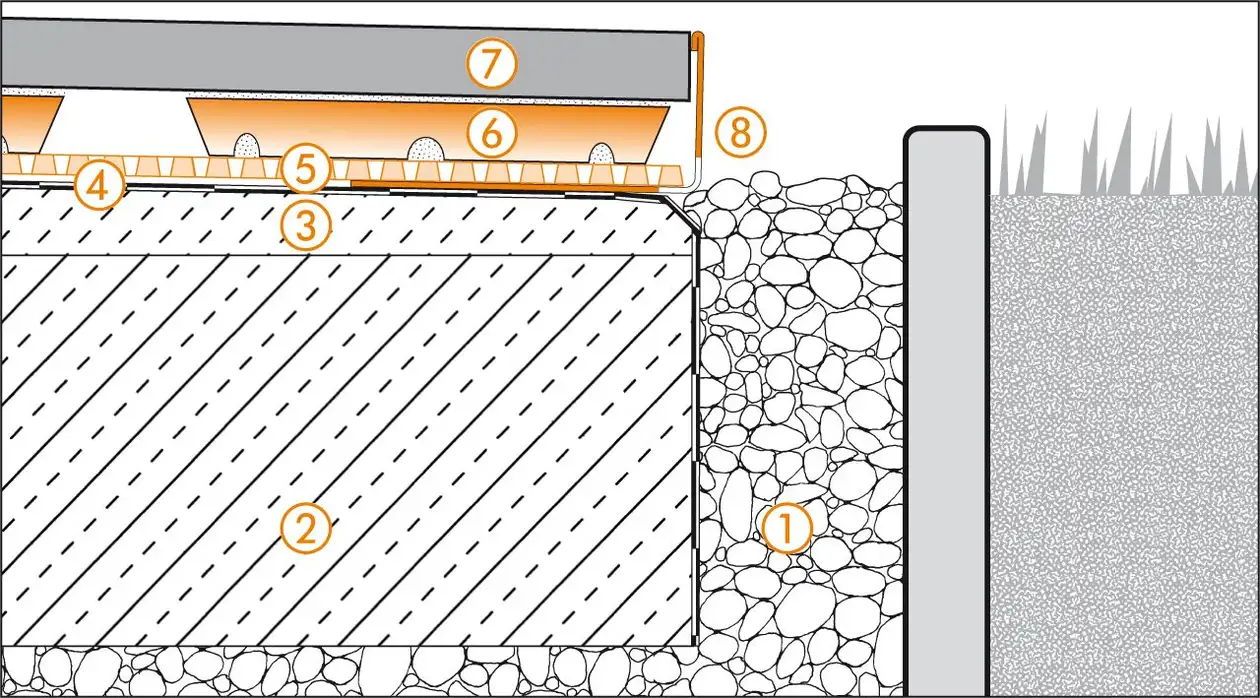

Schlüter-Systems doorsnedetekening van het randdetail 3 voor terrasopbouw B.7 Bekledingsconstructie met TROBA-STELZ-mortelringen © Schlueter-Systems
Doorsnedetekening van het randdetail 3 voor terrasopbouw B.7 Bekledingsconstructie met TROBA-STELZ-mortelringen
  1. Capillair neutraliserende laag
  2. Betonplaat
  3. Dekvloer met afschot (1,5–2%)
  4. Bouwplaatsafdichting conform DIN 18531
  5. Schlüter-TROBA-PLUS 8G
  6. Schlüter-TROBA-STELZ-MR
  7. Grootformaat zelfdragende tegels
  8. Schlüter-BARA-RWL
    Drainageopeningen moeten vrij worden gehouden!

Wandaansluiting

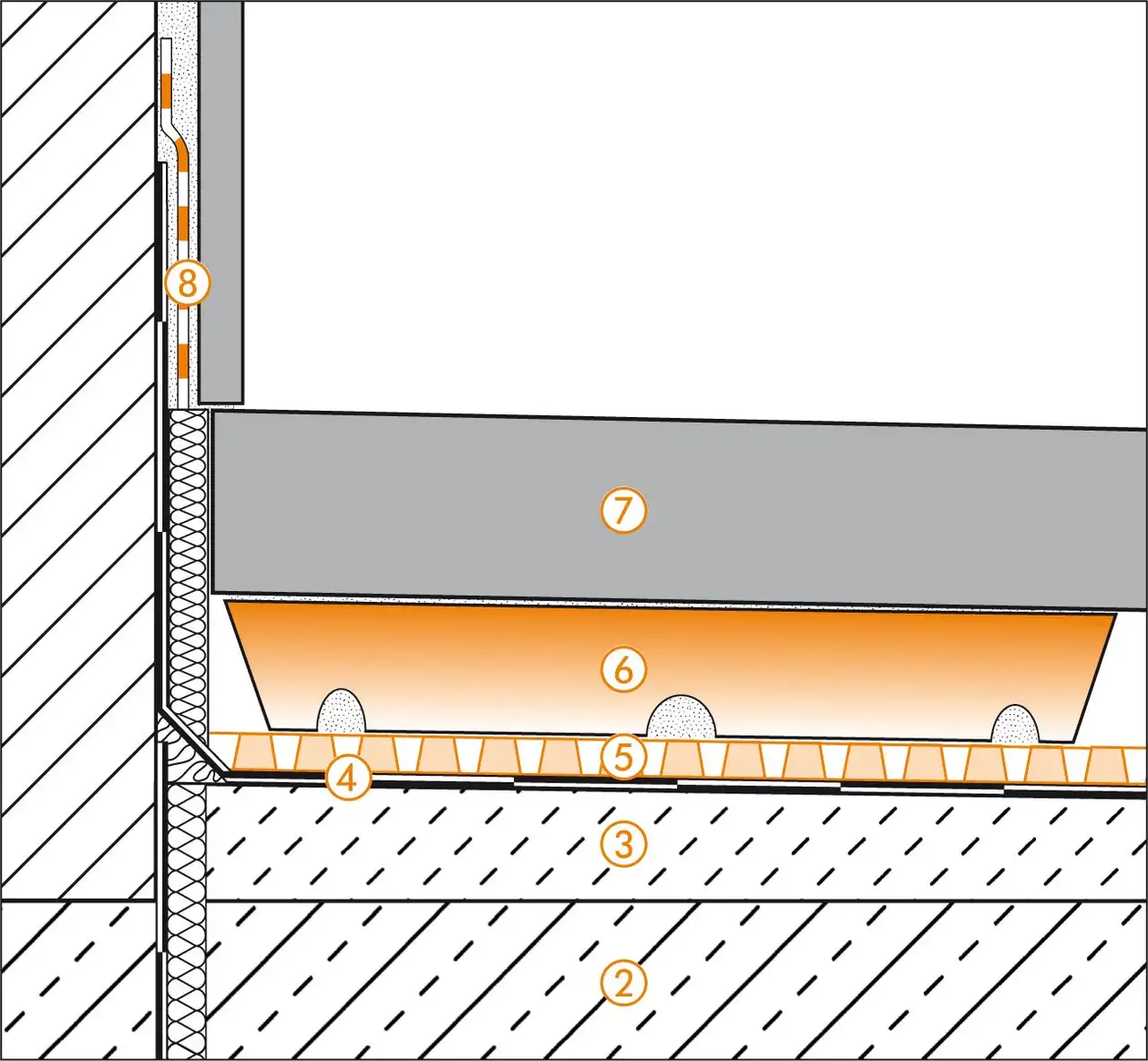

Schlüter-Systems doorsnedetekening van de wandaansluiting voor terrasopbouw B.7 Bekledingsconstructie met TROBA-STELZ-mortelringen © Schlueter-Systems
Doorsnedetekening van de wandaansluiting voor terrasopbouw B.7 Bekledingsconstructie met TROBA-STELZ-mortelringen
  1. Betonplaat
  2. Dekvloer met afschot (1,5–2%)
  3. Bouwplaatsafdichting conform DIN 18531
  4. Schlüter-TROBA-PLUS 8G
  5. Schlüter-TROBA-STELZ-MR
  6. Grootformaat zelfdragende tegels
  7. Schlüter-KERDI-KEBA

Deuraansluiting

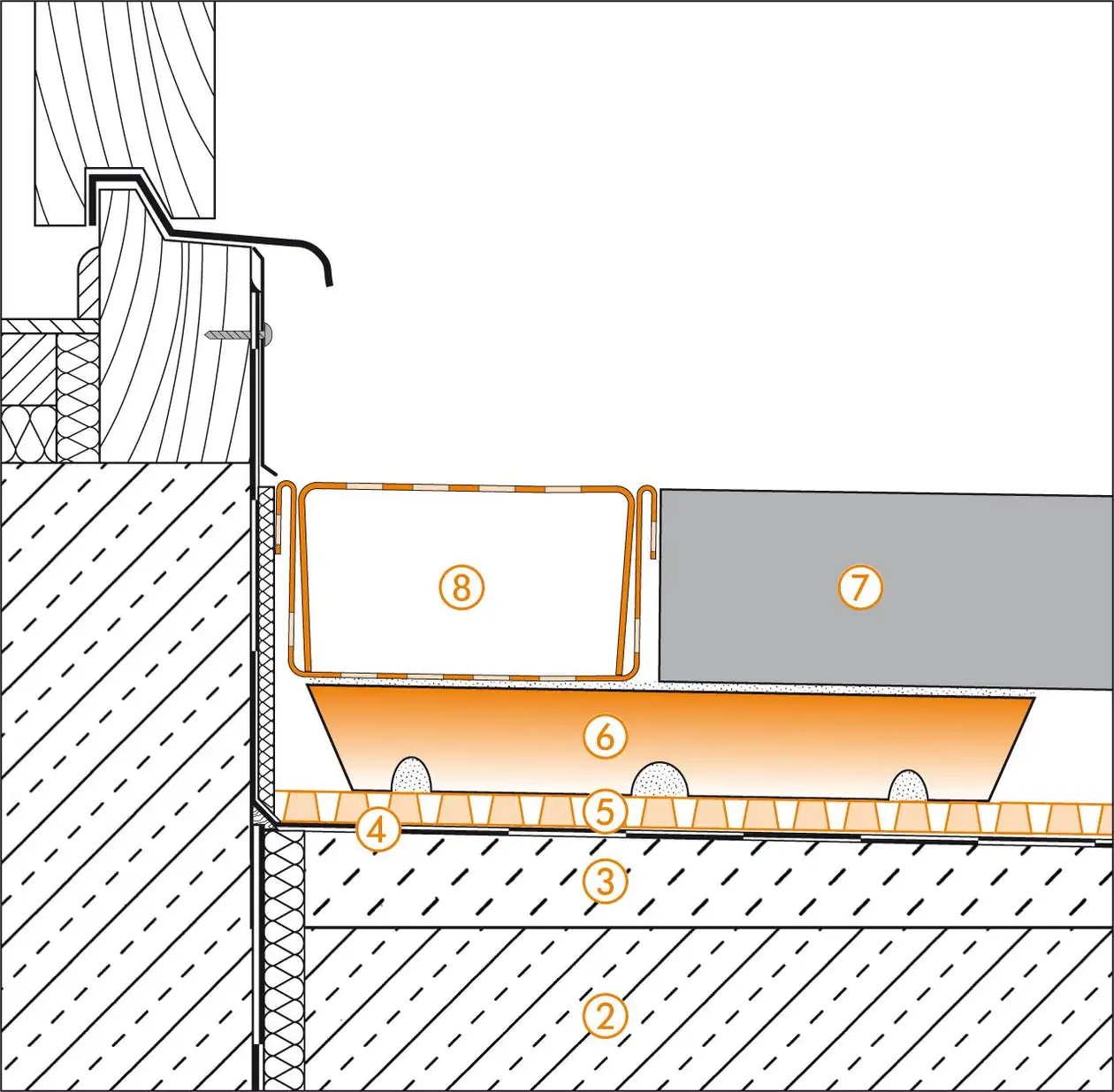

Schlüter-Systems doorsnedetekening van de deuraansluiting voor terrasopbouw B.7 Bekledingsconstructie met TROBA-STELZ-mortelringen © Schlueter-Systems
Doorsnedetekening van de deuraansluiting voor terrasopbouw B.7 Bekledingsconstructie met TROBA-STELZ-mortelringen
  1. Betonplaat
  2. Dekvloer met afschot (1,5–2%)
  3. Bouwplaatsafdichting conform DIN 18531
  4. Schlüter-TROBA-PLUS 8G
  5. Schlüter-TROBA-STELZ-MR
  6. Grootformaat zelfdragende tegels
  7. Schlüter-TROBA-LINE-TL

Hier kunt u nog meer informatie downloaden:

Download Selectie

Dit kan ook interessant zijn voor u

Schlueter©Schlüter-Systems KG

Systeemoplossingen voor buitentoepassingen

Duurzame systeemoplossingen voor vloerbekledingen in buitentoepassingen. Decoratief, onderhoudsvriendelijk en robuust: tegels zijn de ideale vloerbekleding voor balkons en terrassen. Met de doordachte bekledingsopbouw zorgt Schlüter-Systems ook buitenshuis voor een lange levensduur van de tegels. Van contactafdichting tot randprofielen en afwateringsgoot – bij onze systeemoplossingen voor balkons en terrassen past alles bij elkaar. Voor nieuwbouw- en renovatie.
