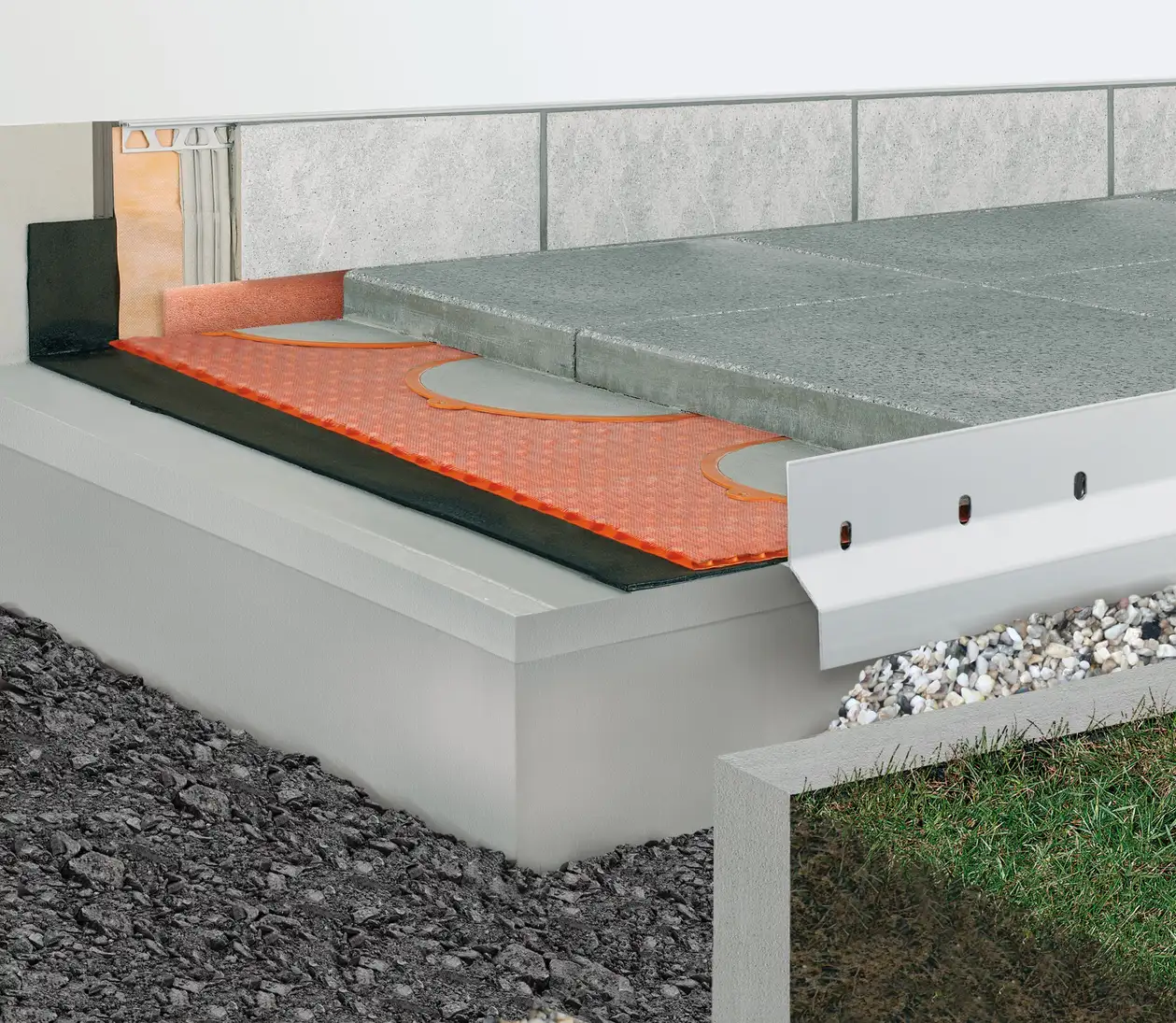

Terrasopbouw B.6: Losse plaatsing op TROBA-PLUS 8G bevestigd met dunbedmortelpunten
Constructieopbouwen B: terrassen op volle grondLosse plaatsing op TROBA-PLUS 8G met TROBA-STELZ-DR
Bij dit type constructie vormt de drukstabiele oppervlaktedrainage
Schlüter-TROBA-PLUS 8G de draagkrachtige laag voor zelfdragende plaatelementen en garandeert een snelle afvoer van het water dat binnendringt door de open voegen van de plaatelementen.
Schlüter-TROBA-STELZ-DR dienen als bekistingsringen, om gelijkmatige draagpunten uit dunbedmortel voor zelfdragende plaatelementen te maken.
Aanwijzing:
De Schlüter-TROBA-STELZ-DR-bekistingsringen kunnen na het aanbrengen van de dunbedmortel weer weggenomen en opnieuw gebruikt worden.

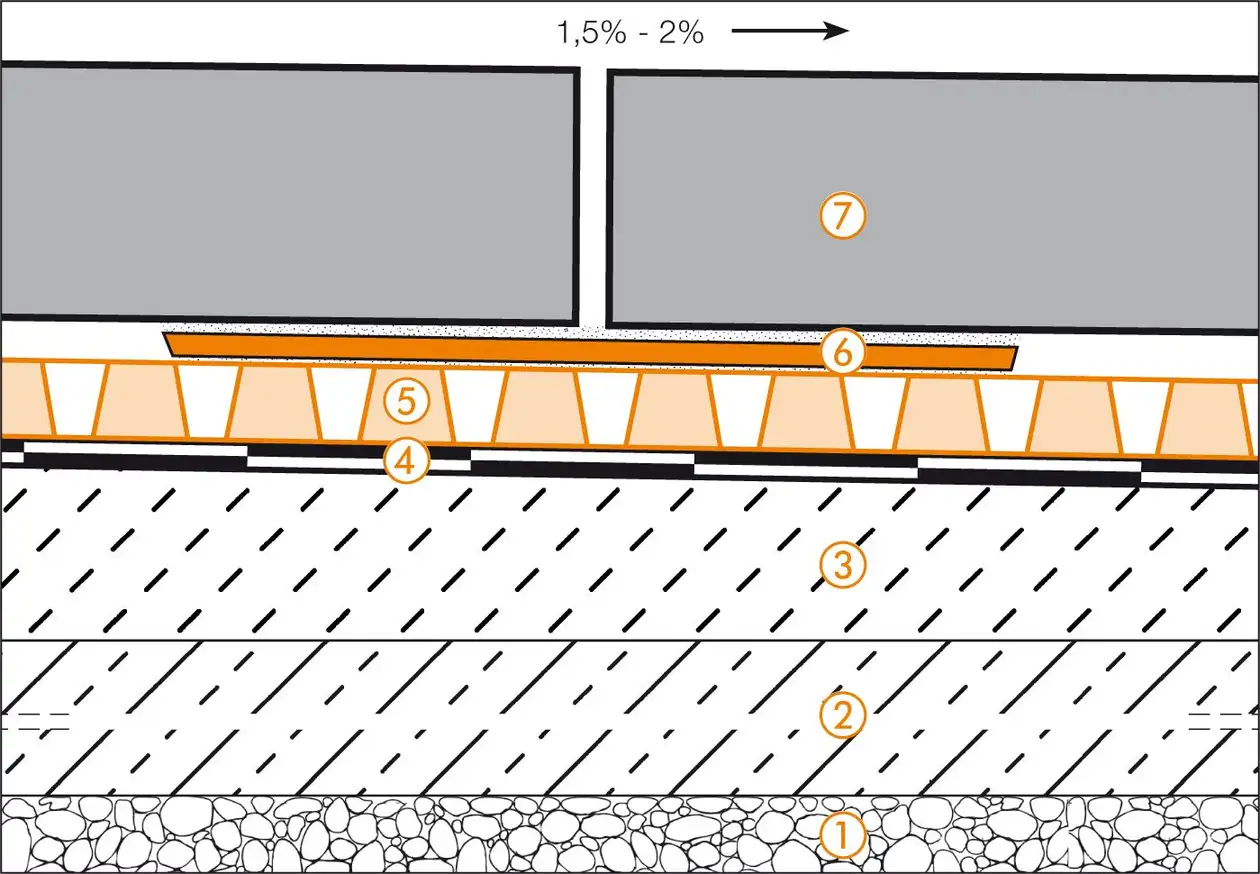

Terrasopbouw B.6: Losse plaatsing op TROBA-PLUS 8G bevestigd met dunbedmortelpunten
- Capillair neutraliserende laag
- Betonplaat
- Dekvloer met afschot
Voorwaarde voor een goede werking van de constructie is een voldoende helling
(1,5–2%) voor de afwatering - Bouwplaatsafdichting conform DIN 18531
- Schlüter-TROBA-PLUS 8G
Drukstabiele drainagemat als draagkrachtige laag voor zelfdragende tegels en voor een blijvend effectieve afvoer van het water dat via de open voegen van de plaatelementen binnendringt. Afwateringsmogelijkheid in acht nemen! - Schlüter-TROBA-STELZ-DR
Bevestigingsringen voor dunbedmortel - Grootformaat zelfdragende tegels
Betonsteen, natuursteen of keramische elementen

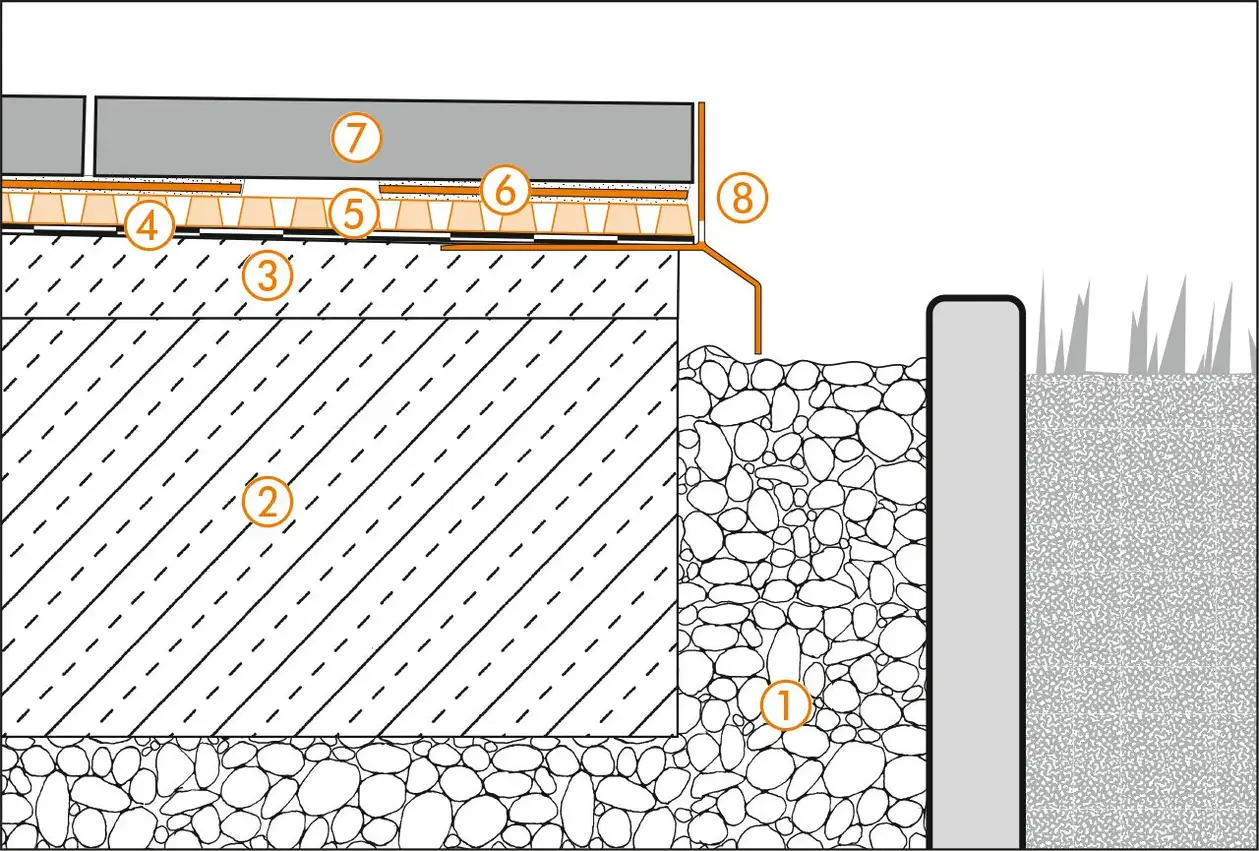

Randdetail 1
- Capillair neutraliserende laag
- Betonplaat
- Dekvloer met afschot (1,5–2%)
- Bouwplaatsafdichting conform DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-TROBA-STELZ-DR
- Grootformaat zelfdragende tegels
- Schlüter-BARA-RKL
Schlüter-BARA-RKL 35 en 40 zijn
zijn bijzonder geschikt voor 2 cm dikke
tegels.
Drainageopeningen moeten vrij worden gehouden!

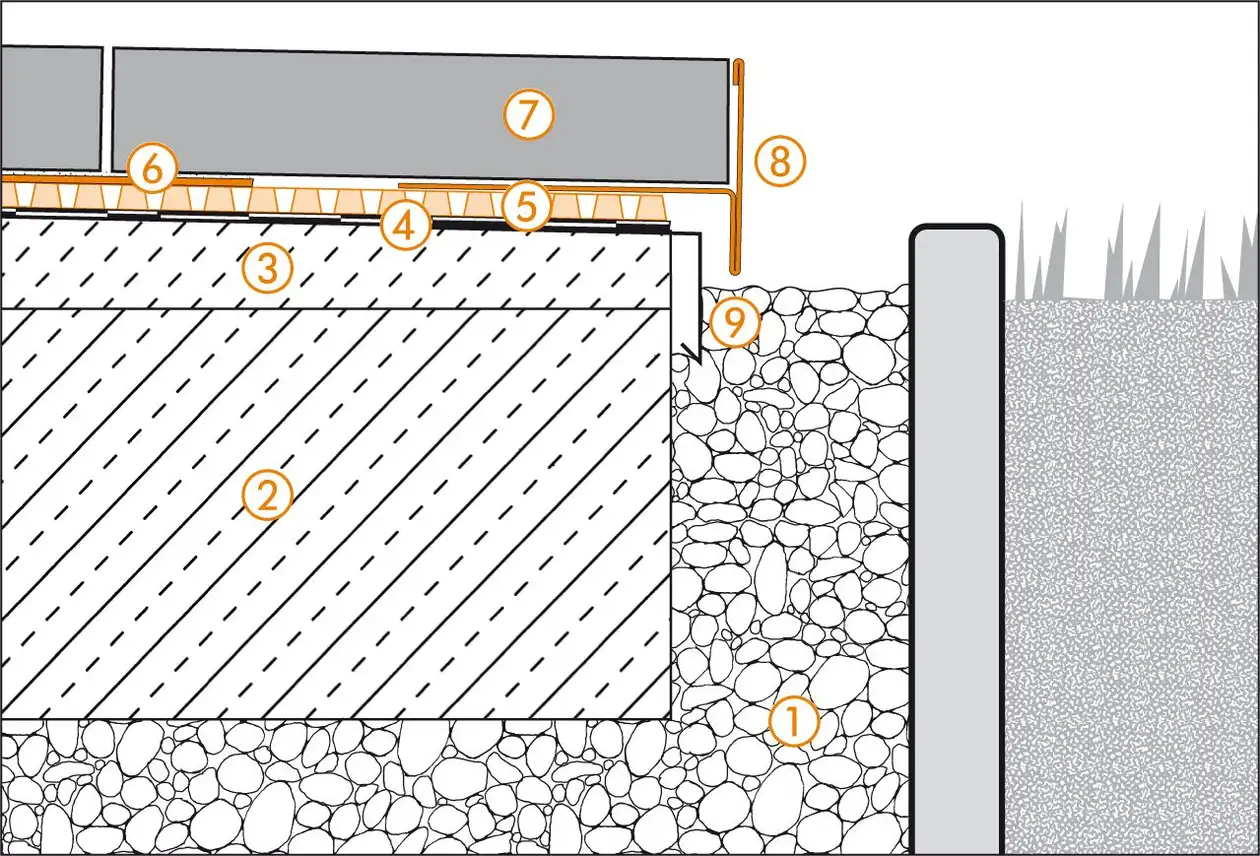

Randdetail 2
- Capillair neutraliserende laag
- Betonplaat
- Dekvloer met afschot (1,5–2%)
- Bouwplaatsafdichting conform DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-TROBA-STELZ-DR
- Grootformaat zelfdragende tegels
- Schlüter-BARA-RT
Afwateringsmogelijkheid in acht nemen!
Bij een vloerbekleding van 2 cm adviseren wij BARA-RTC! - Dakrandprofiel

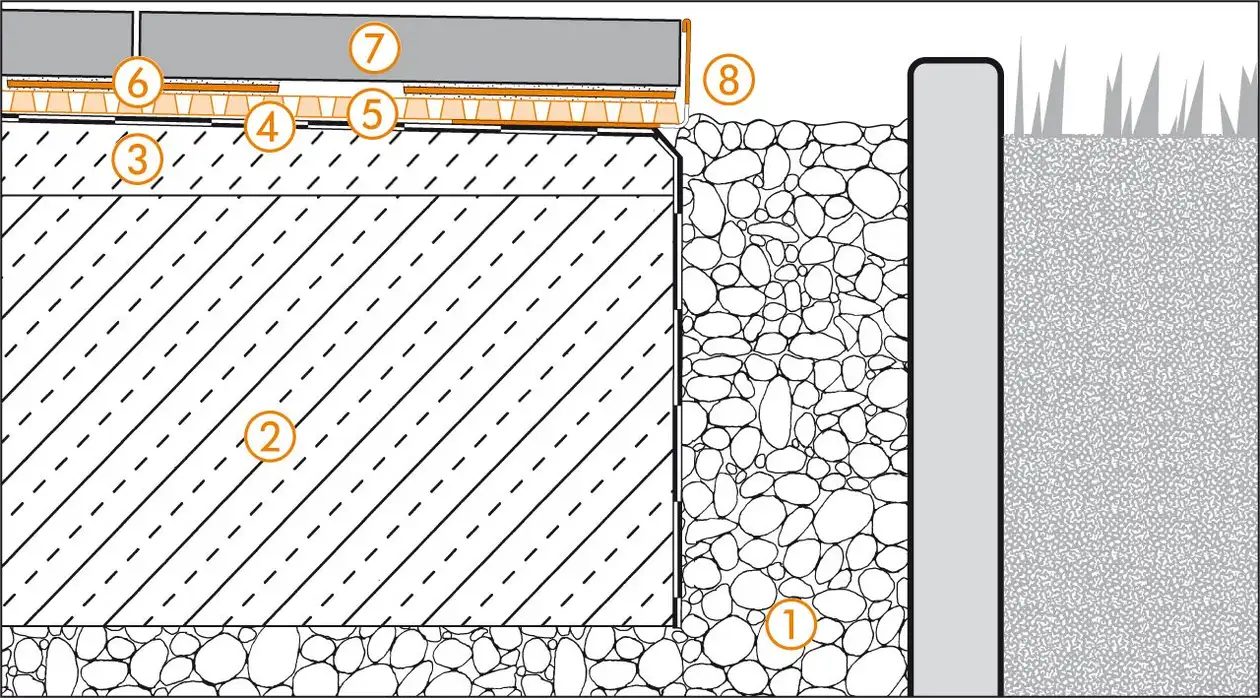

Randdetail 3
- Capillair neutraliserende laag
- Betonplaat
- Dekvloer met afschot (1,5–2%)
- Bouwplaatsafdichting conform DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-TROBA-STELZ-DR
- Grootformaat zelfdragende tegels
- Schlüter-BARA-RWL
Drainageopeningen moeten vrij worden gehouden!

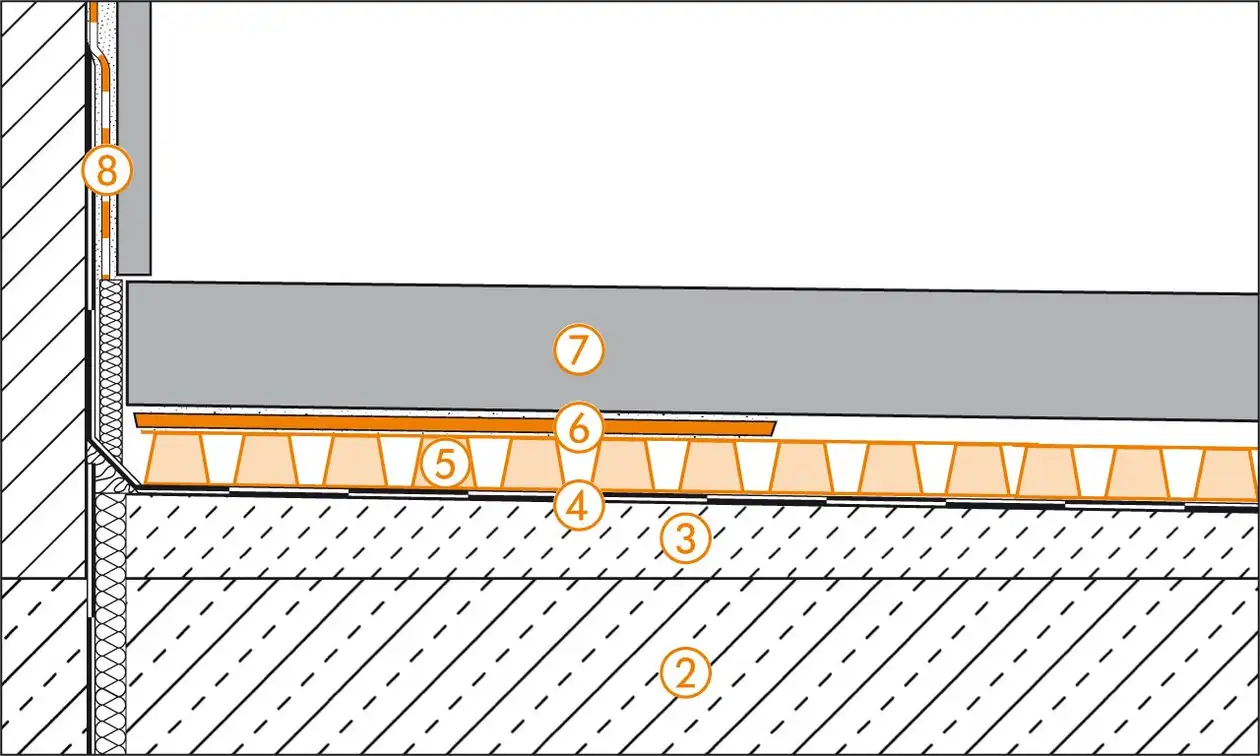

Wandaansluiting
- Betonplaat
- Dekvloer met afschot (1,5–2%)
- Bouwplaatsafdichting conform DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-TROBA-STELZ-DR
- Grootformaat zelfdragende tegels
- Schlüter-KERDI

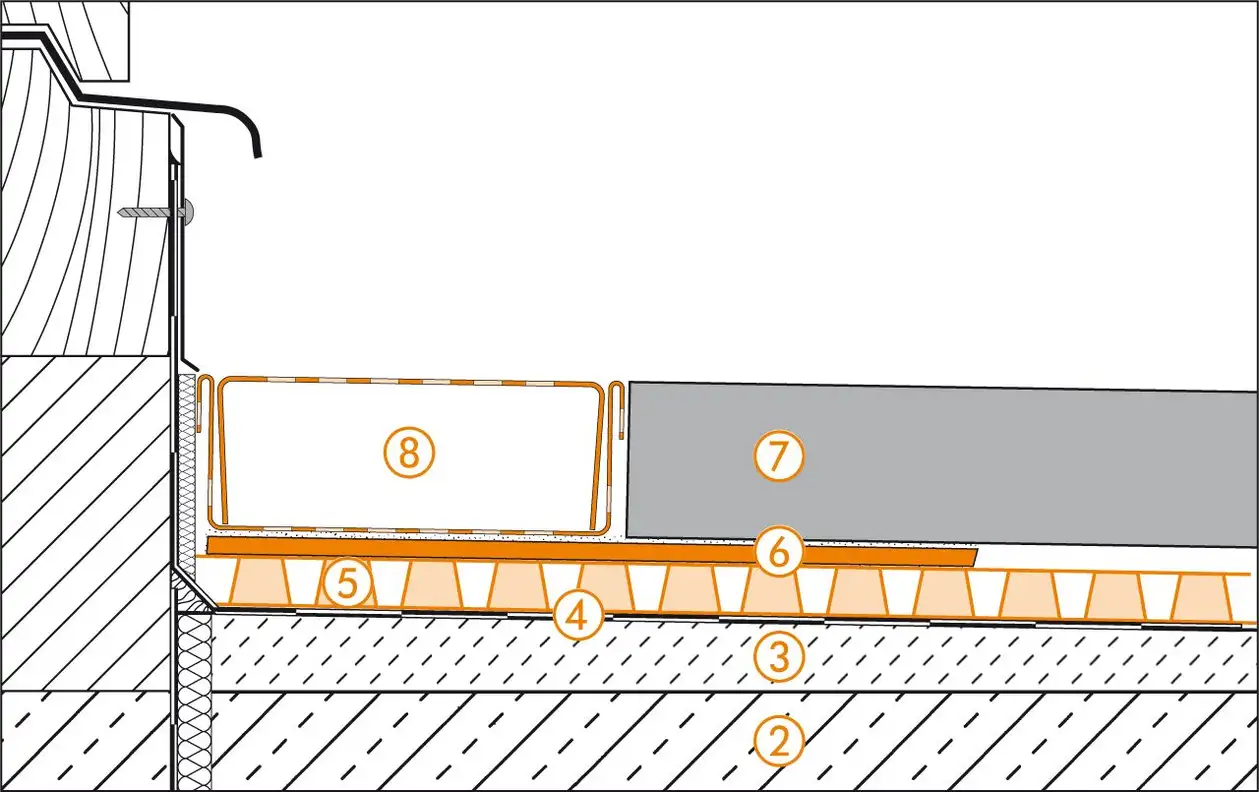

Deuraansluiting
- Betonplaat
- Dekvloer met afschot (1,5–2%)
- Bouwplaatsafdichting conform DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-TROBA-STELZ-DR
- Grootformaat zelfdragende tegels
- Schlüter-TROBA-LINE-TL
