Terrasopbouw B.5: Bekledingsconstructies boven afdichtingen

Constructieopbouwen B: terrassen op volle grond

Afdichting, drainage, lastverdelingslaag, hechtende drainage en ontkoppeling

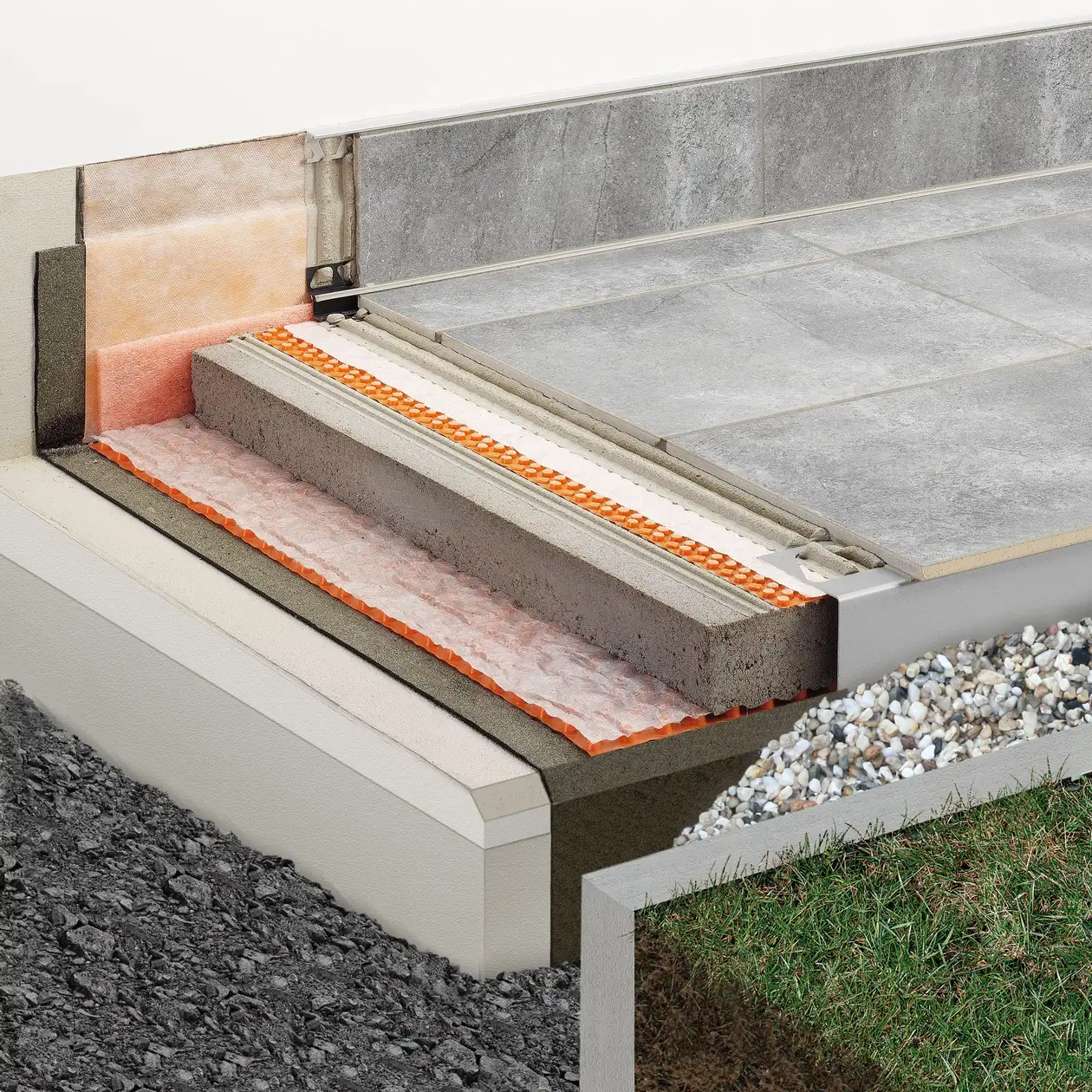

Schlüter-Systems terrasopbouw Bekledingsconstructies boven afdichtingen conform DIN 18531 © Schlueter-Systems

De draagconstructie met oppervlaktehelling wordt door een afdichting conform DIN 18531 tegen binnendringend water beschermd.

Tussen de afdichting en de lastverdelingslaag (dekvloer) wordt om het insijpelwater af te voeren Schlüter-TROBA-PLUS gelegd als drainage.

Tussen de dekvloer en de tegelbekleding wordt de capillair passieve hechtende drainage en hechtende ontkoppeling Schlüter-DITRA-DRAIN in dunbedmortel gelegd.

Zo wordt gezorgd voor ventilatie onder het volledige bekledingsoppervlak, zodat de dunbedmortel snel en gelijkmatig droogt/uithardt.

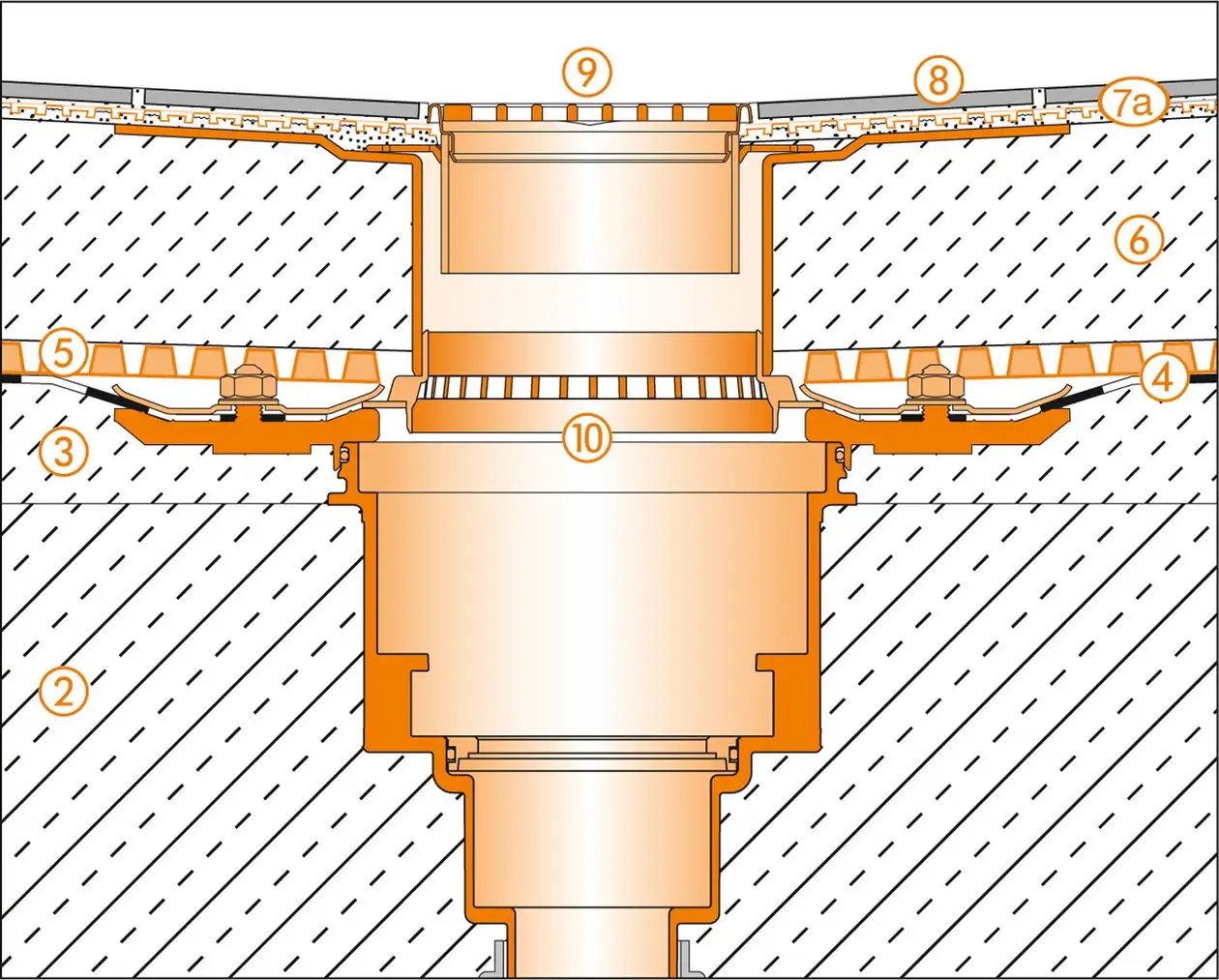

B.5 Bekledingsconstructies boven afdichtingen conform DIN 18531

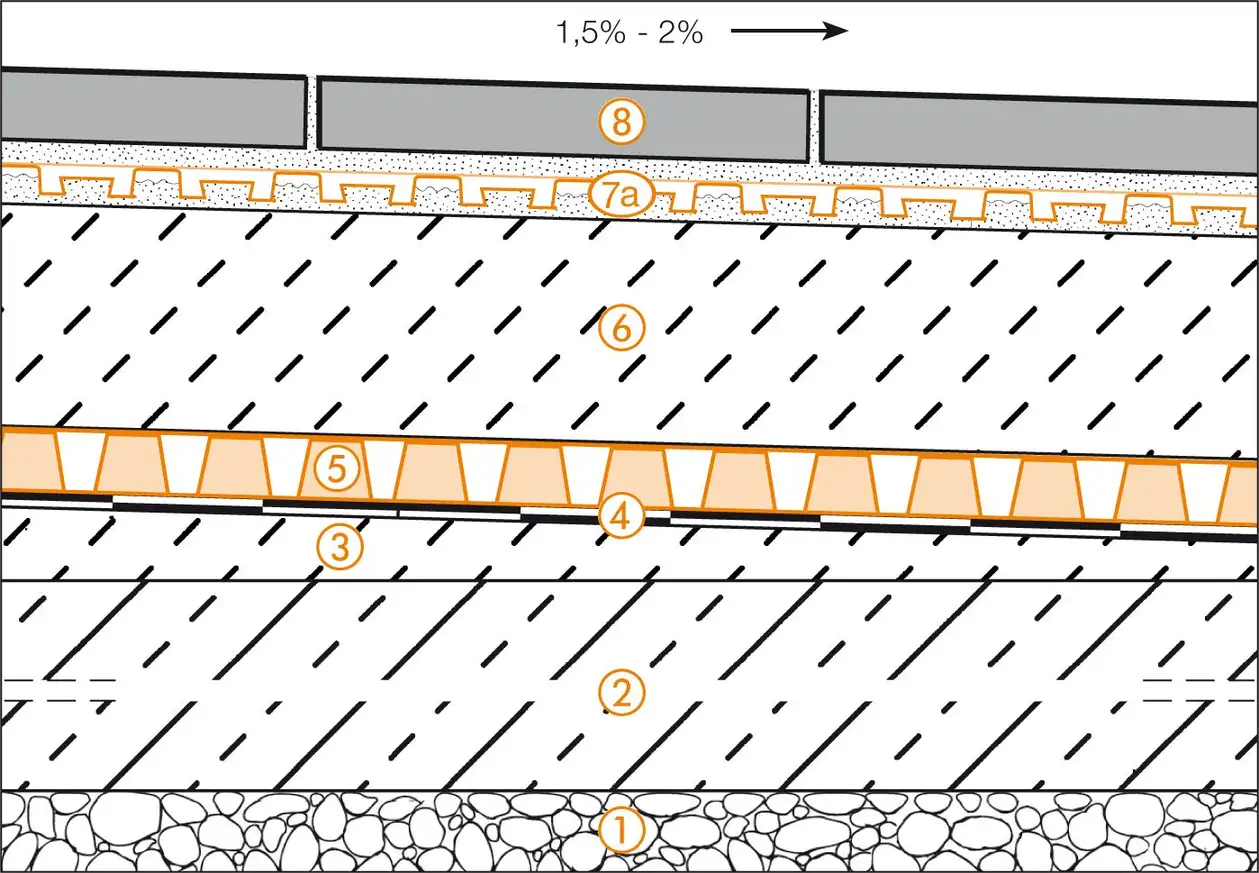

Schlüter-Systems doorsnedetekening van de terrasopbouw B.5 Bekledingsconstructies boven afdichtingen conform DIN 18531 © Schlueter-Systems
Doorsnedetekening van de terrasopbouw B.5 Bekledingsconstructies boven afdichtingen conform DIN 18531
  1. Capillair neutraliserende laag
  2. Betonplaat
  3. Dekvloer met afschot
    Voorwaarde voor een goede werking van de constructie is een voldoende helling
    (1,5–2%) voor de afwatering
  4. Bouwplaatsafdichting conform DIN 18531
  5. Schlüter-TROBA-PLUS
    Capillair passieve afwatering voor efficiënte afvoer van insijpelwater en ventilatie onder het volledige oppervlak.
  6. Lastverdelingslaag
    Cementdekvloer conform DIN 18560-2 of drainagemortel
  7. a) Schlüter-DITRA-DRAIN 4
    Hechtende drainagemat van polyethyleen, in dunbedmortel geplaatst, met de functies hechtende drainage, onderventilatie en hechtende ontkoppeling
    b) Schlüter-DITRA-DRAIN 8
    Hechtende drainagemat speciaal voor grote oppervlakken en trapconstructies
  8. Tegels of natuursteenplaten
    Plaatsing – ook grootformaat – met een hydraulisch bindende, water- en weerbestendige dunbedmortel

Randdetail 1

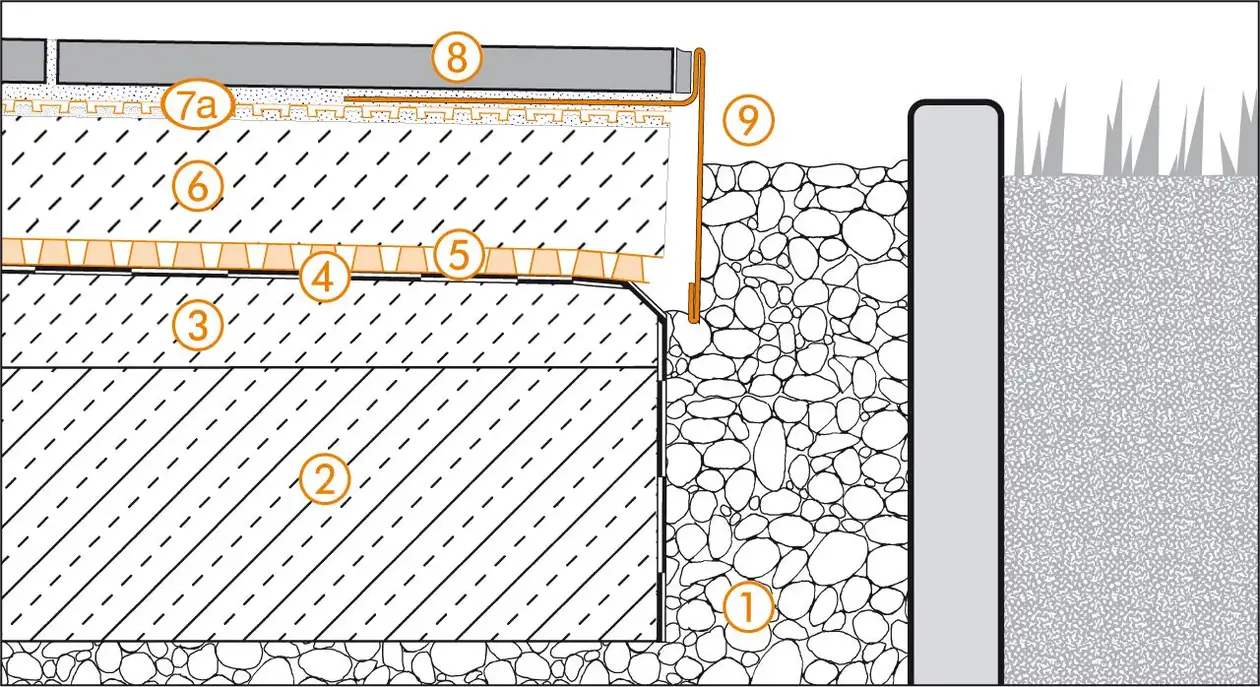

Schlüter-Systems doorsnedetekening van het randdetail 1 voor terrasopbouw B.5 Bekledingsconstructies boven afdichtingen conform DIN 18531 © Schlueter-Systems
Doorsnedetekening van het randdetail 1 voor terrasopbouw B.5 Bekledingsconstructies boven afdichtingen conform DIN 18531
  1. Capillair neutraliserende laag
  2. Betonplaat
  3. Dekvloer met afschot (1,5–2%)
  4. Bouwplaatsafdichting conform DIN 18531
  5. Schlüter-TROBA-PLUS
  6. Lastspreidingslaag
  7. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  8. Keramische tegels of natuursteenplaten
  9. Schlüter-BARA-RT
    Afwateringsmogelijkheid in acht nemen!

Randdetail 2

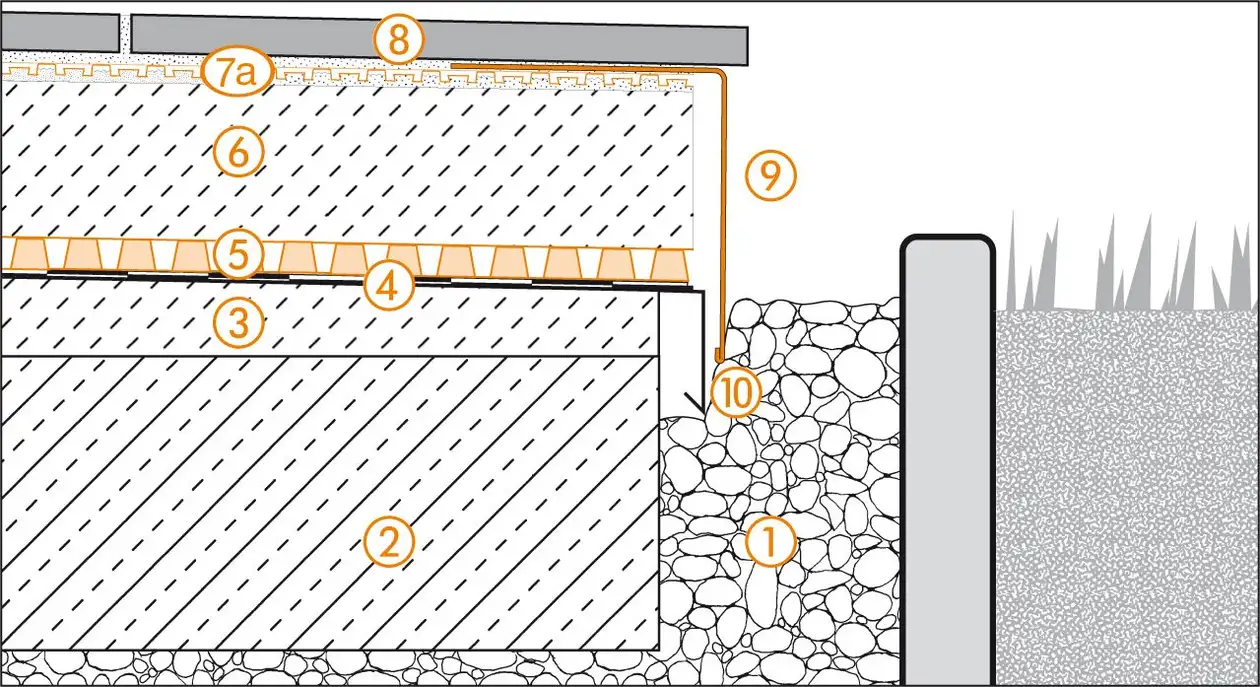

Schlüter-Systems doorsnedetekening van het randdetail 2 voor terrasopbouw B.5 Bekledingsconstructies boven afdichtingen conform DIN 18531 © Schlueter-Systems
Doorsnedetekening van het randdetail 2 voor terrasopbouw B.5 Bekledingsconstructies boven afdichtingen conform DIN 18531
  1. Capillair neutraliserende laag
  2. Betonplaat
  3. Dekvloer met afschot (1,5–2%)
  4. Bouwplaatsafdichting conform DIN 18531
  5. Schlüter-TROBA-PLUS
  6. Lastspreidingslaag
  7. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  8. Keramische tegels of natuursteenplaten
  9. Schlüter-BARA-RW
    Afwateringsmogelijkheid in acht nemen!
  10. Dakrandprofiel

Wandaansluiting

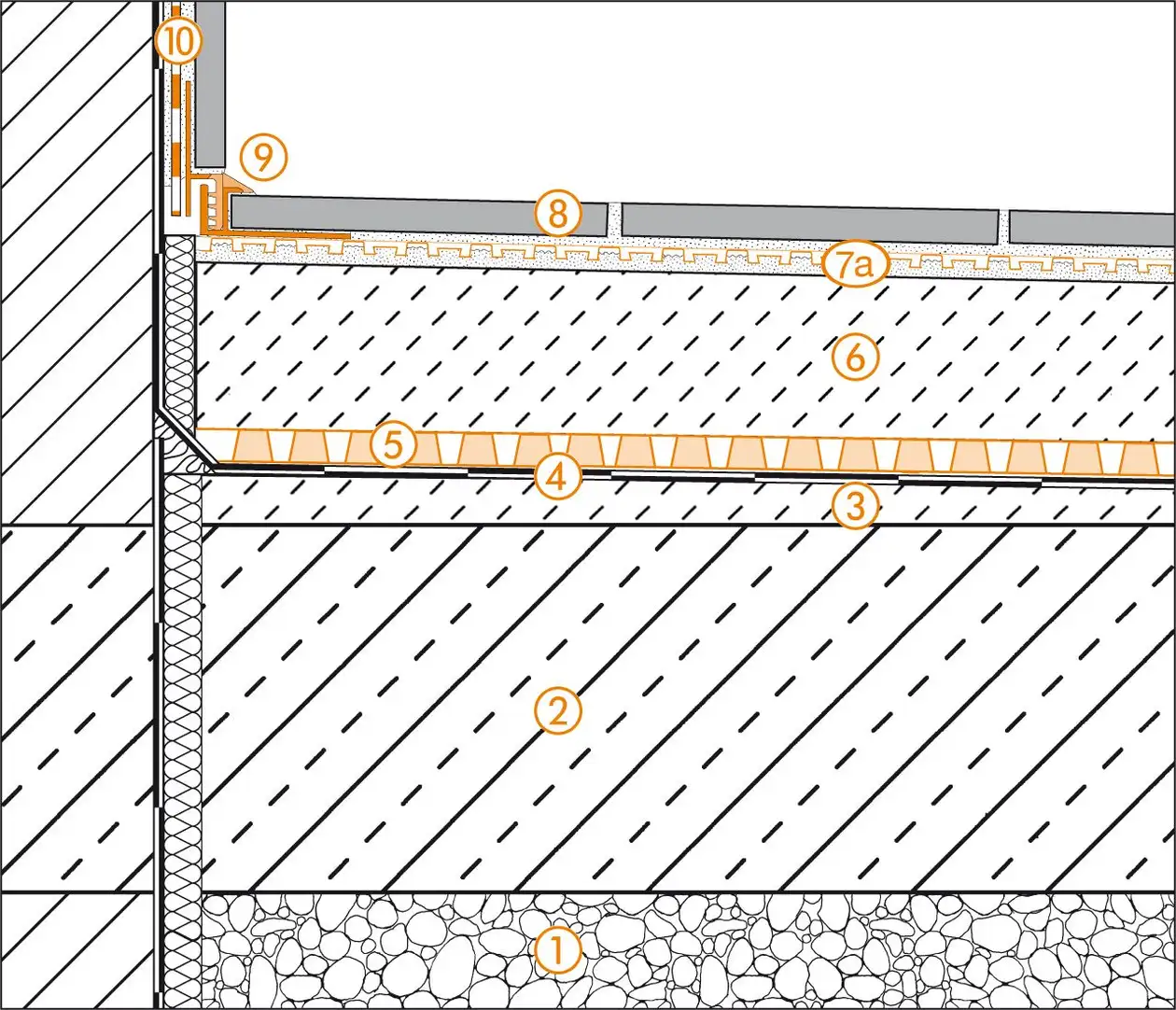

Schlüter-Systems doorsnedetekening van de wandaansluiting voor terrasopbouw B.5 Bekledingsconstructies boven afdichtingen conform DIN 18531 © Schlueter-Systems
Doorsnedetekening van de wandaansluiting voor terrasopbouw B.5 Bekledingsconstructies boven afdichtingen conform DIN 18531
  1. Capillair neutraliserende laag
  2. Betonplaat
  3. Dekvloer met afschot (1,5–2%)
  4. Bouwplaatsafdichting conform DIN 18531
  5. Schlüter-TROBA-PLUS
  6. Lastspreidingslaag
  7. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  8. Keramische tegels of natuursteenplaten
  9. Schlüter-DILEX-EK
  10. Schlüter-KERDI-KEBA

Deuraansluiting

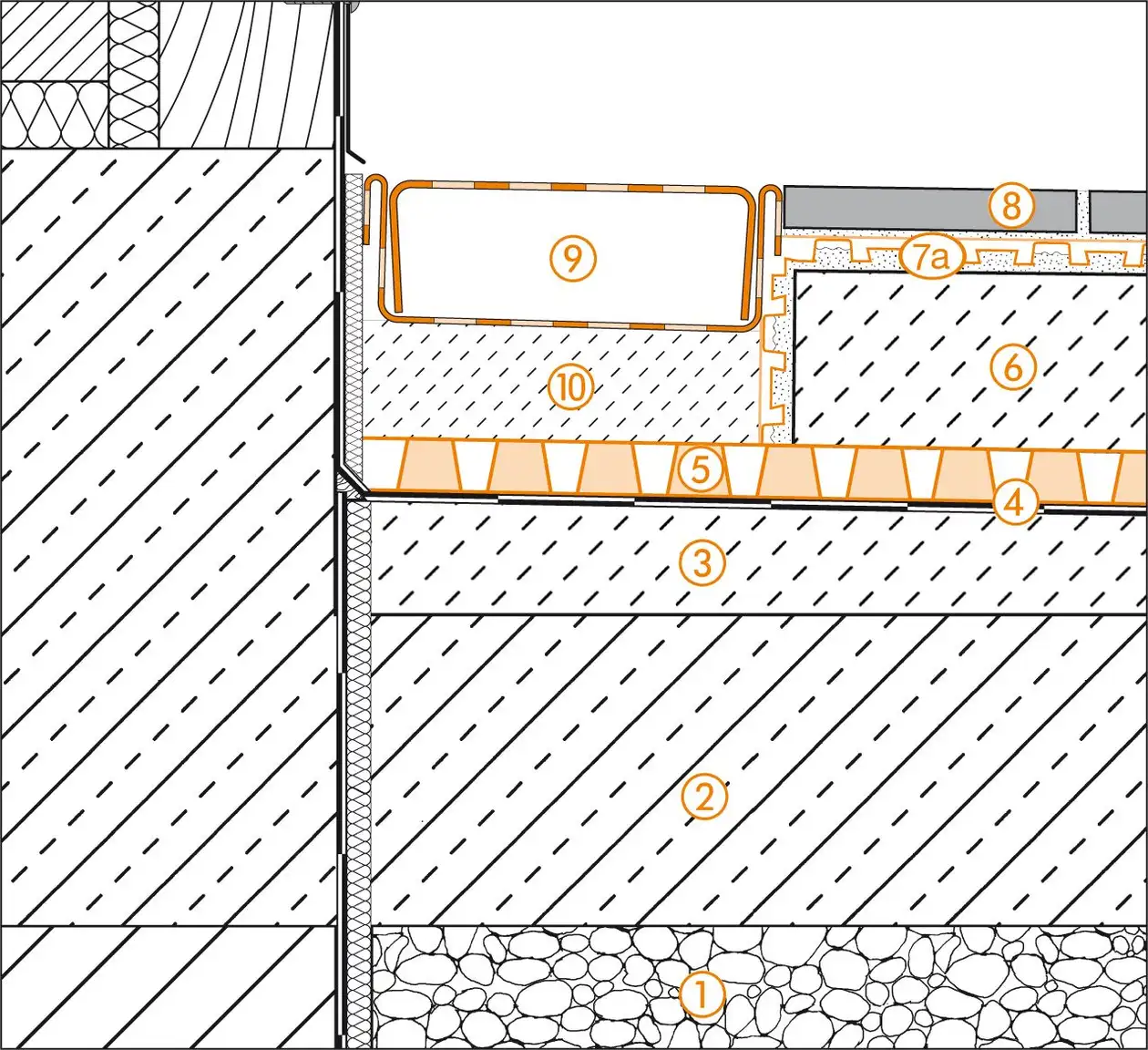

Schlüter-Systems doorsnedetekening van de deuraansluiting voor terrasopbouw B.5 Bekledingsconstructies boven afdichtingen conform DIN 18531 © Schlueter-Systems
Doorsnedetekening van de deuraansluiting voor terrasopbouw B.5 Bekledingsconstructies boven afdichtingen conform DIN 18531
  1. Capillair neutraliserende laag
  2. Betonplaat
  3. Dekvloer met afschot (1,5–2%)
  4. Bouwplaatsafdichting conform DIN 18531
  5. Schlüter-TROBA-PLUS
  6. Lastspreidingslaag
  7. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  8. Keramische tegels of natuursteenplaten
  9. Schlüter-TROBA-LINE-TL
    (drainageopeningen moeten vrij worden gehouden)
  10. Morteldotten
