Terrasopbouw B.4: Dunne bekledingsconstructie in een mortelbed boven een afdichting conform DIN 18531

Constructieopbouwen B: terrassen op volle grond

Dunne bekledingsconstructie in een mortelbed boven een afdichting met BEKOTEC-DRAIN en plaatsing in een mortelbed op een oppervlaktedrainage met TROBA-PLUS 8G

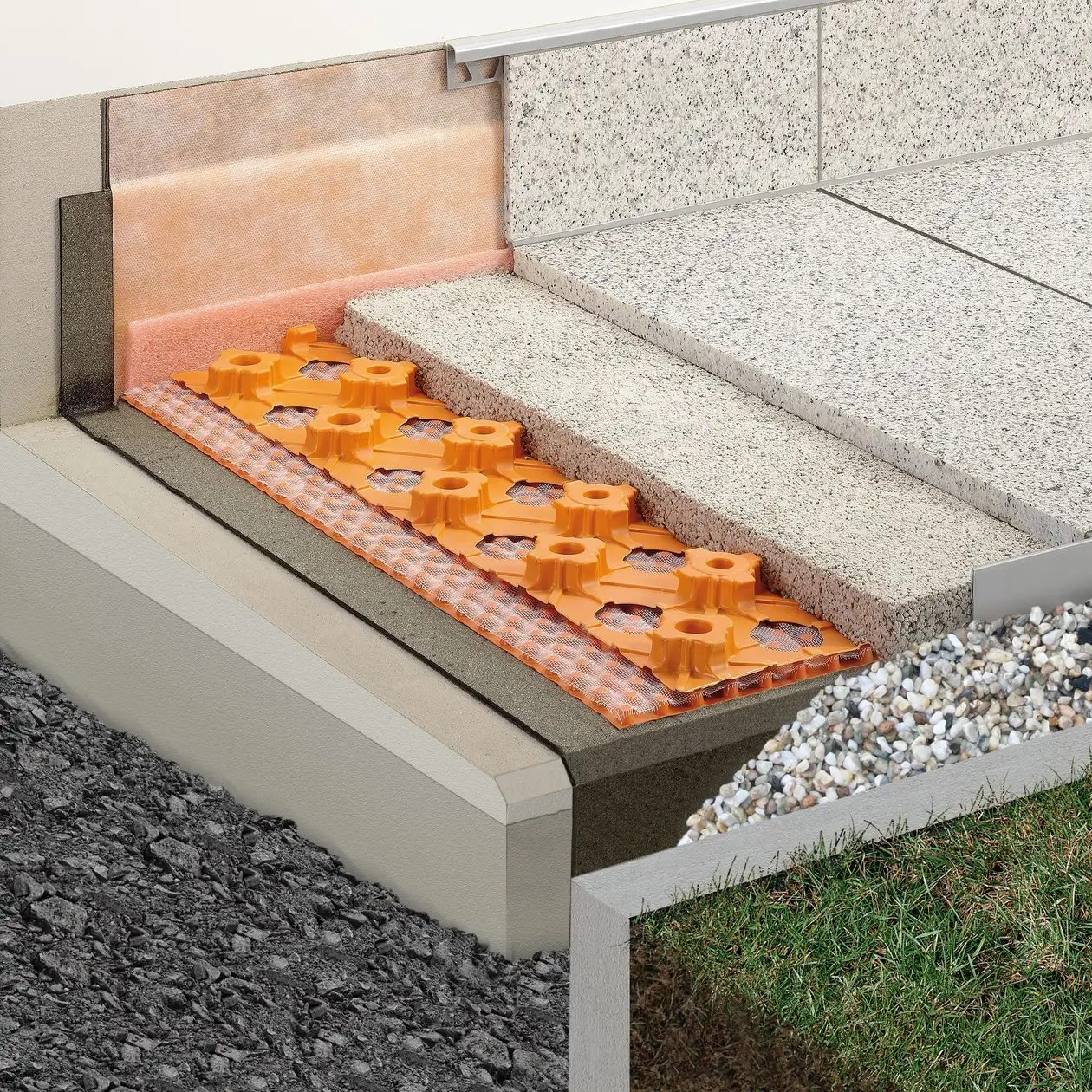

Schlüter-Systems terrasopbouw B.4 Dunne bekledingsconstructie in een mortelbed boven een afdichting met BEKOTEC-DRAIN en plaatsing in een mortelbed op een oppervlaktedrainage met TROBA-PLUS 8G © Schlueter-Systems

De draagconstructie met oppervlaktehelling wordt door een afdichting conform DIN 18531 tegen binnendringend water beschermd.

Tussen de afdichting en de lastverdelingslaag (dekvloer) wordt de drainagemat Schlüter-TROBA-PLUS 8G gelegd om het insijpelwater af te voeren.

De lastverdelingslaag uit cementmortel of drainagemortel wordt dunlagig uitgevoerd in het Schlüter-BEKOTEC-DRAIN-systeem.

De natuursteen wordt nat in nat in het mortelbed gelegd.

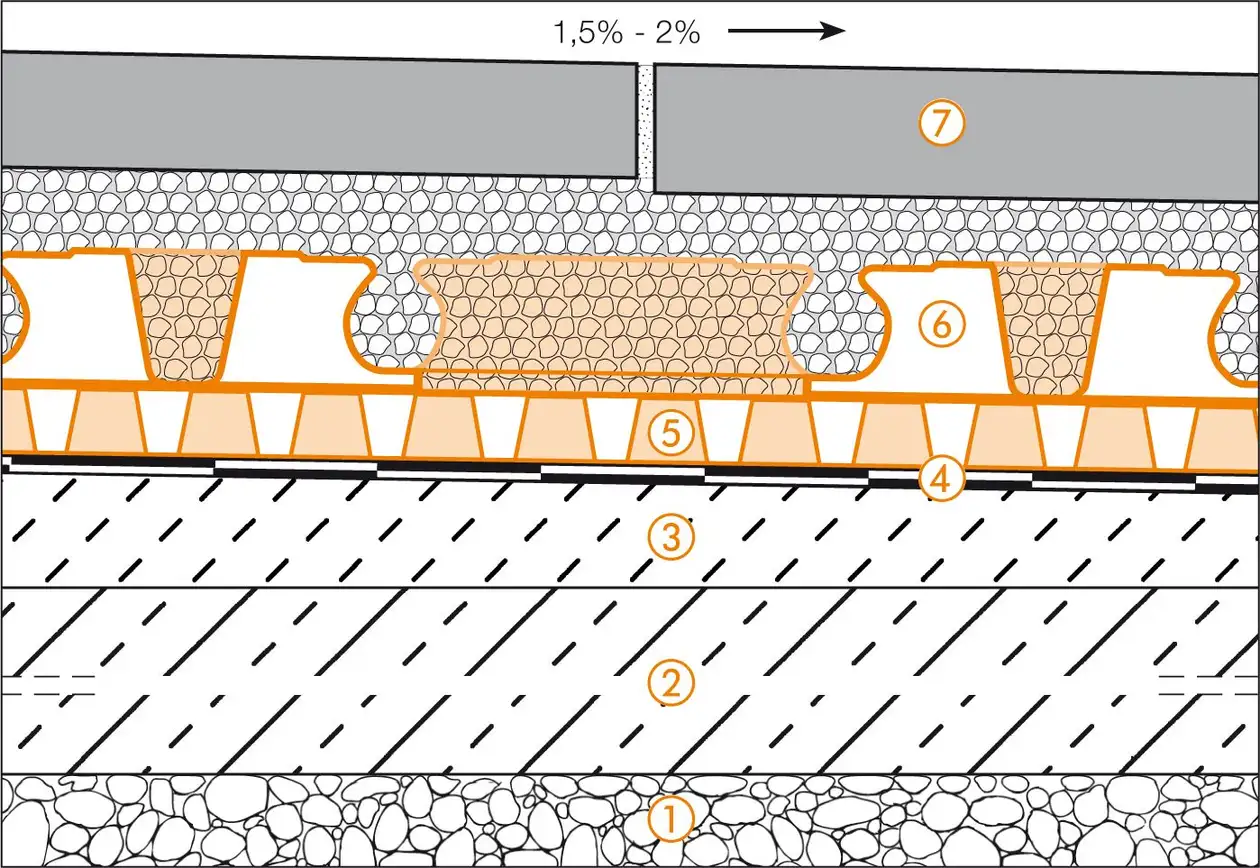

B.4 Dunlagige bekledingsconstructie in een mortelbed boven een afdichting volgens DIN 18531

Schlüter-Systems doorsnedetekening van de terrasopbouw B.4 Dunne bekledingsconstructie in een mortelbed boven een afdichting met BEKOTEC-DRAIN en plaatsing in een mortelbed op een oppervlaktedrainage met TROBA-PLUS 8G © Schlueter-Systems
Doorsnedetekening van de terrasopbouw B.4 Dunne bekledingsconstructie in een mortelbed boven een afdichting met BEKOTEC-DRAIN en plaatsing in een mortelbed op een oppervlaktedrainage met TROBA-PLUS 8G
  1. Capillair neutraliserende laag
  2. Betonplaat
  3. Dekvloer met afschot
    Voorwaarde voor een goede werking van de constructie is een voldoende helling
    (1,5–2%) voor de afwatering
  4. Bouwplaatsafdichting conform DIN 18531
  5. Schlüter-TROBA-PLUS 8G
    Capillair passieve afwatering voor efficiënte afvoer van insijpelwater en ventilatie onder het volledige oppervlak. Afwateringsmogelijkheid in acht nemen!
  6. Schlüter-BEKOTEC-DRAIN
    Dunne mortellaag, als systeem voor barstvrije en betrouwbare tegel- en natuursteenbekledingen, nat geplaatst met een contactlaag in het mortelbed van cementmortel of drainagemortel, met hoge waterdoorlaatbaarheid.
  7. Tegels of natuursteenplaten
    Plaatsing – ook grootformaat – met een hydraulisch bindende, water- en weerbestendige dunbedmortel

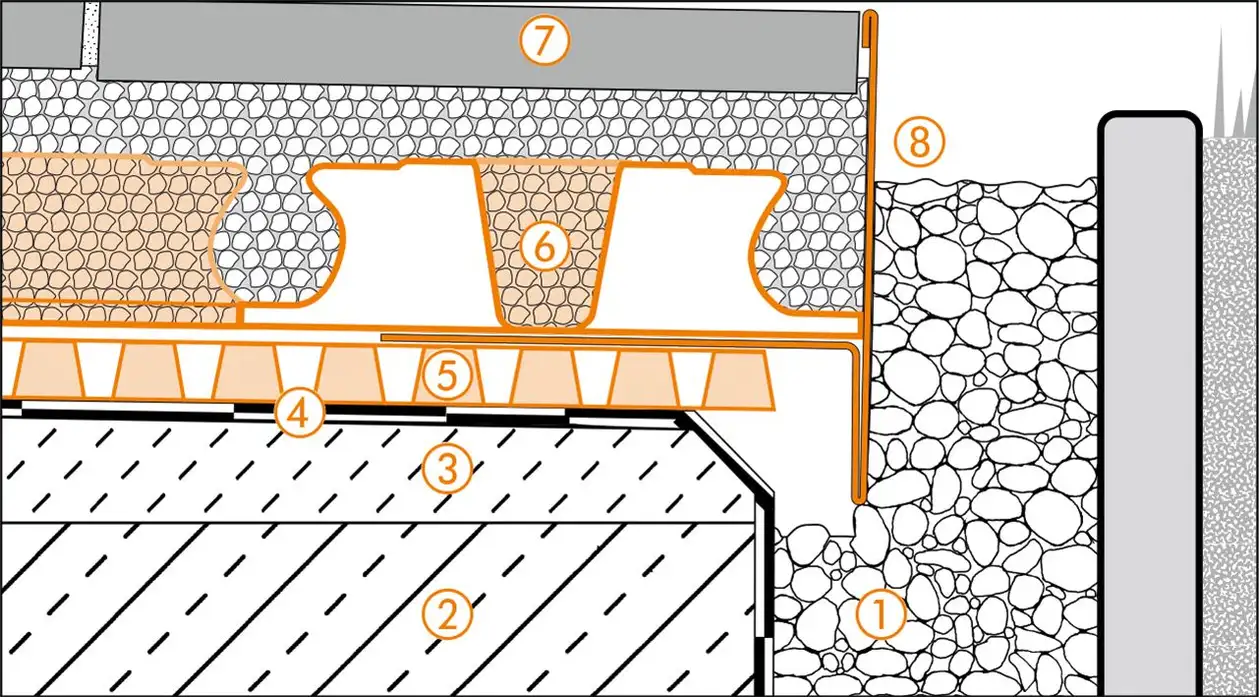

Randdetail 1

Schlüter-Systems doorsnedetekening van het randdetail 1 voor terrasopbouw B.4 Dunlagige bekledingsconstructie in een mortelbed boven een afdichting met BEKOTEC-DRAIN en plaatsing in een mortelbed op een oppervlaktedrainage met TROBA-PLUS 8G © Schlueter-Systems
Doorsnedetekening van het randdetail 1 voor terrasopbouw B.4 Dunlagige bekledingsconstructie in een mortelbed boven een afdichting conform DIN 18531
  1. Capillair neutraliserende laag
  2. Betonplaat
  3. Dekvloer met afschot (1,5–2%)
  4. Bouwplaatsafdichting conform DIN 18531
  5. Schlüter-TROBA-PLUS 8G
  6. Schlüter-BEKOTEC-DRAIN
  7. Keramische tegels of natuursteen
  8. Schlüter-BARA-RT
    Afwateringsmogelijkheid in acht nemen!

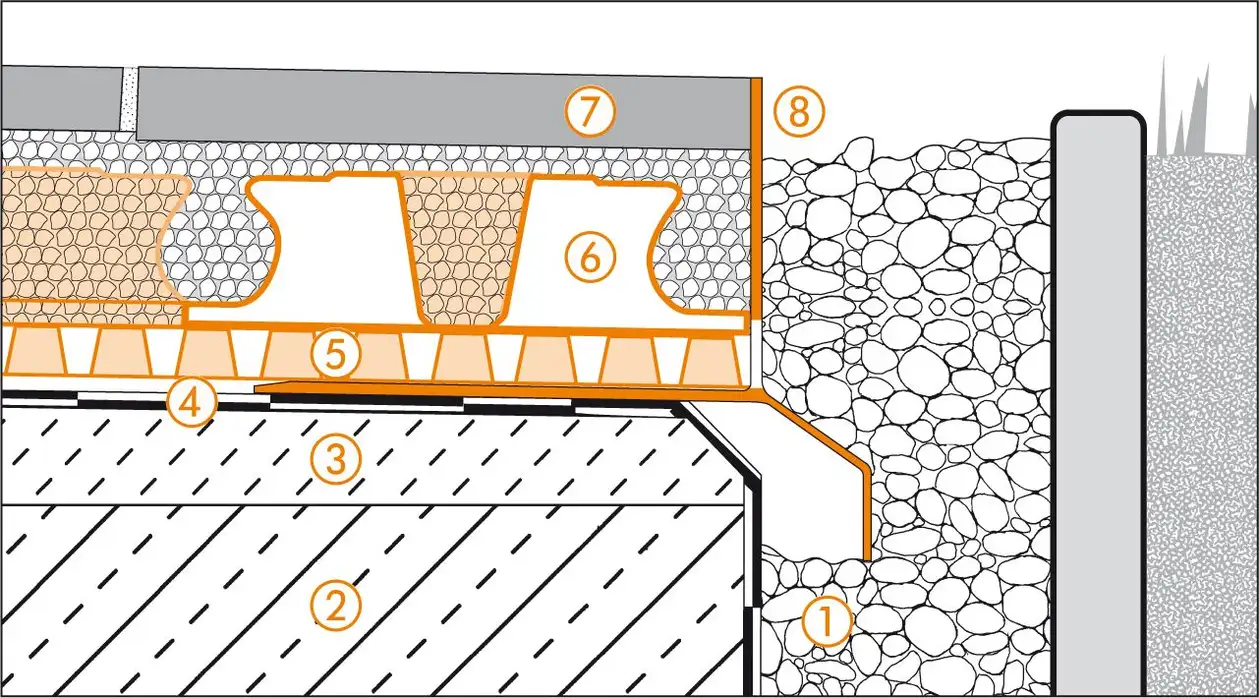

Randdetail 2

Schlüter-Systems doorsnedetekening van het randdetail 2 voor terrasopbouw B.4 Dunlagige bekledingsconstructie in een mortelbed boven een afdichting met BEKOTEC-DRAIN en plaatsing in een mortelbed op een oppervlaktedrainage met TROBA-PLUS 8G © Schlueter-Systems
Doorsnedetekening van het randdetail 2 voor terrasopbouw B.4 Dunlagige bekledingsconstructie in een mortelbed boven een afdichting conform DIN 18531
  1. Capillair neutraliserende laag
  2. Betonplaat
  3. Dekvloer met afschot (1,5–2%)
  4. Bouwplaatsafdichting conform DIN 18531
  5. Schlüter-TROBA-PLUS 8G
  6. Schlüter-BEKOTEC-DRAIN
  7. Keramische tegels of natuursteen
  8. Schlüter-BARA-RKL
    Drainageopeningen moeten vrij worden gehouden!

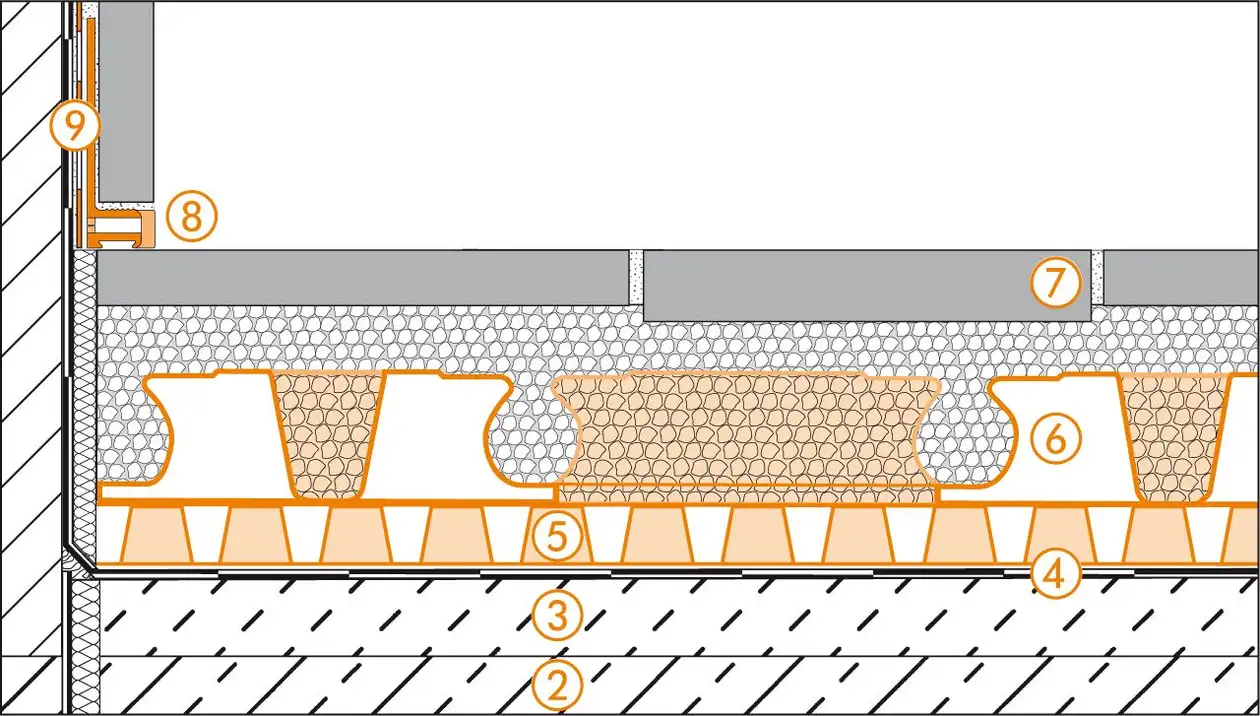

Wandaansluiting

Schlüter-Systems doorsnedetekening van de wandaansluiting voor terrasopbouw B.4 Dunlagige bekledingsconstructie in een mortelbed boven een afdichting met BEKOTEC-DRAIN en plaatsing in een mortelbed op een oppervlaktedrainage met TROBA-PLUS 8G © Schlueter-Systems
Doorsnedetekening van de wandaansluiting voor terrasopbouw B.4 Dunlagige bekledingsconstructie in een mortelbed boven een afdichting conform DIN 18531
  1. Betonplaat
  2. Dekvloer met afschot (1,5–2%)
  3. Bouwplaatsafdichting conform DIN 18531
  4. Schlüter-TROBA-PLUS 8G
  5. Schlüter-BEKOTEC-DRAIN
  6. Keramische tegels of natuursteen
  7. Schlüter-DILEX-BWA
  8. Schlüter-KERDI-KEBA

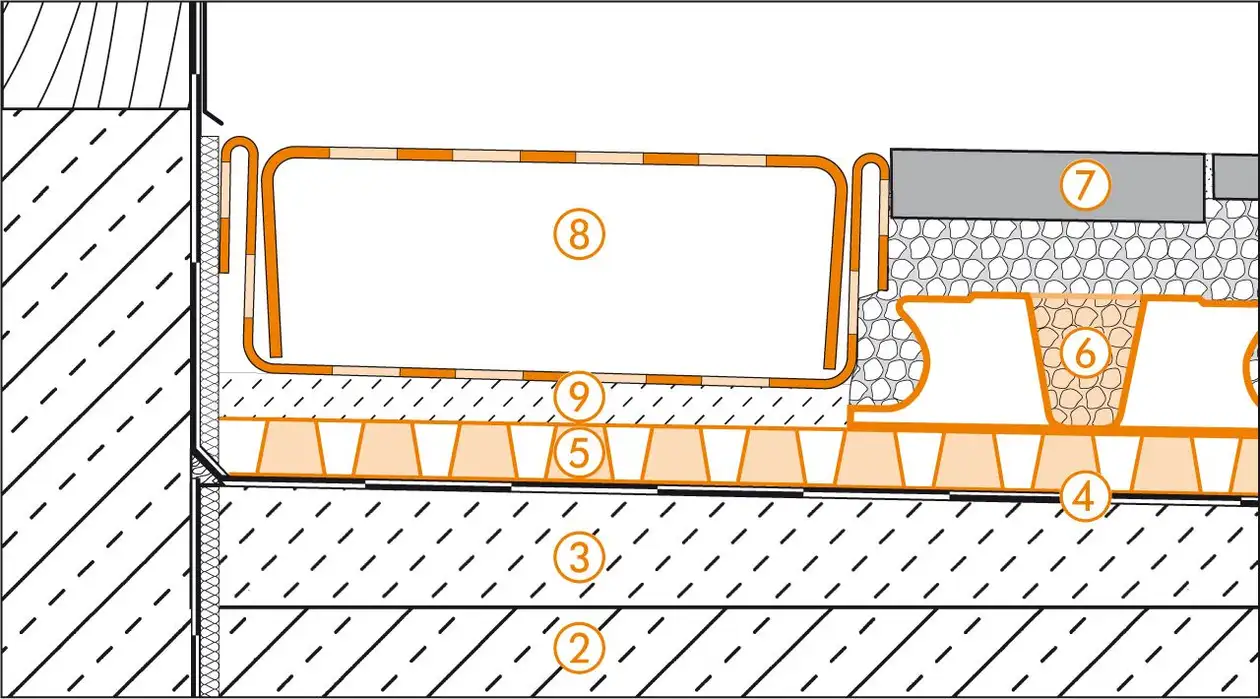

Deuraansluiting

Schlüter-Systems doorsnedetekening van de deuraansluiting voor terrasopbouw B.4 Dunlagige bekledingsconstructie in een mortelbed boven een afdichting met BEKOTEC-DRAIN en plaatsing in een mortelbed op een oppervlaktedrainage met TROBA-PLUS 8G © Schlueter-Systems
Doorsnedetekening van de deuraansluiting voor terrasopbouw B.4 Dunlagige bekledingsconstructie in een mortelbed boven een afdichting conform DIN 18531
  1. Betonplaat
  2. Dekvloer met afschot (1,5–2%)
  3. Bouwplaatsafdichting conform DIN 18531
  4. Schlüter-TROBA-PLUS 8G
  5. Schlüter-BEKOTEC-DRAIN
  6. Keramische tegels of natuursteen
  7. Schlüter-TROBA-LINE-TL
    (drainageopeningen moeten vrij worden gehouden)
  8. Morteldotten

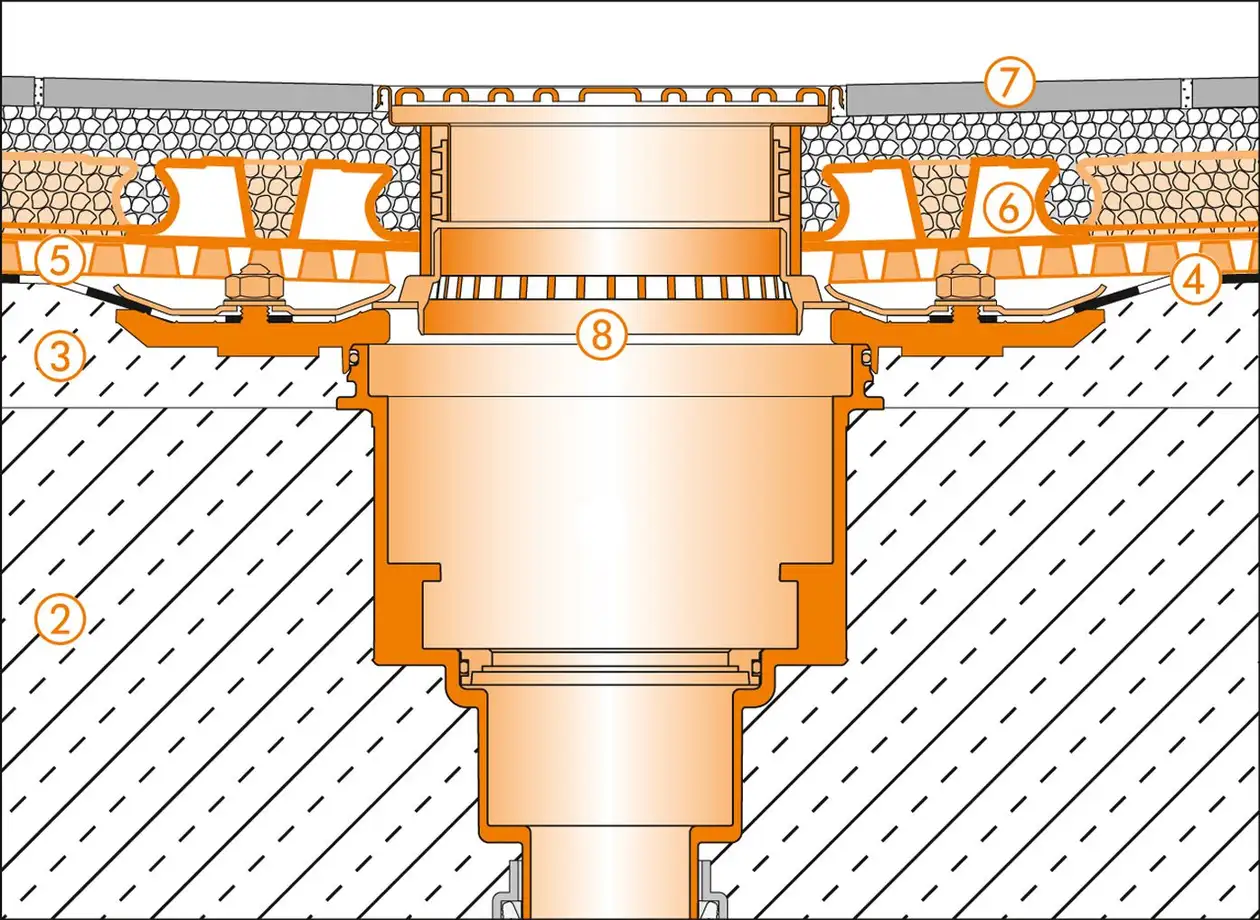

Bodemafvoer

Schlüter-Systems doorsnedetekening van de bodemafvoer voor terrasopbouw B.4 Dunlagige bekledingsconstructie in een mortelbed boven afdichting met BEKOTEC-DRAIN en plaatsing in een mortelbed op oppervlaktedrainage met TROBA-PLUS 8G © Schlueter-Systems
Doorsnedetekening van de bodemafvoer voor terrasopbouw B.4 Dunlagige bekledingsconstructie in een mortelbed boven een afdichting conform DIN 18531
  1. Betonplaat
  2. Dekvloer met afschot (1,5–2%)
  3. Bouwplaatsafdichting conform DIN 18531
  4. Schlüter-TROBA-PLUS 8G
  5. Schlüter-BEKOTEC-DRAIN
  6. Keramische tegels of natuursteen
  7. Schlüter-KERDI-DRAIN-SETS OUTDOOR
    Complete set KD BV 50 ASLVB
