Terrasopbouw B.2: Bekledingsconstructie met hechtende drainage boven contactafdichting

Constructieopbouwen B: terrassen op volle grond

DITRA-DRAIN als hechtende drainage en ontkoppeling boven KERDI-contactafdichting

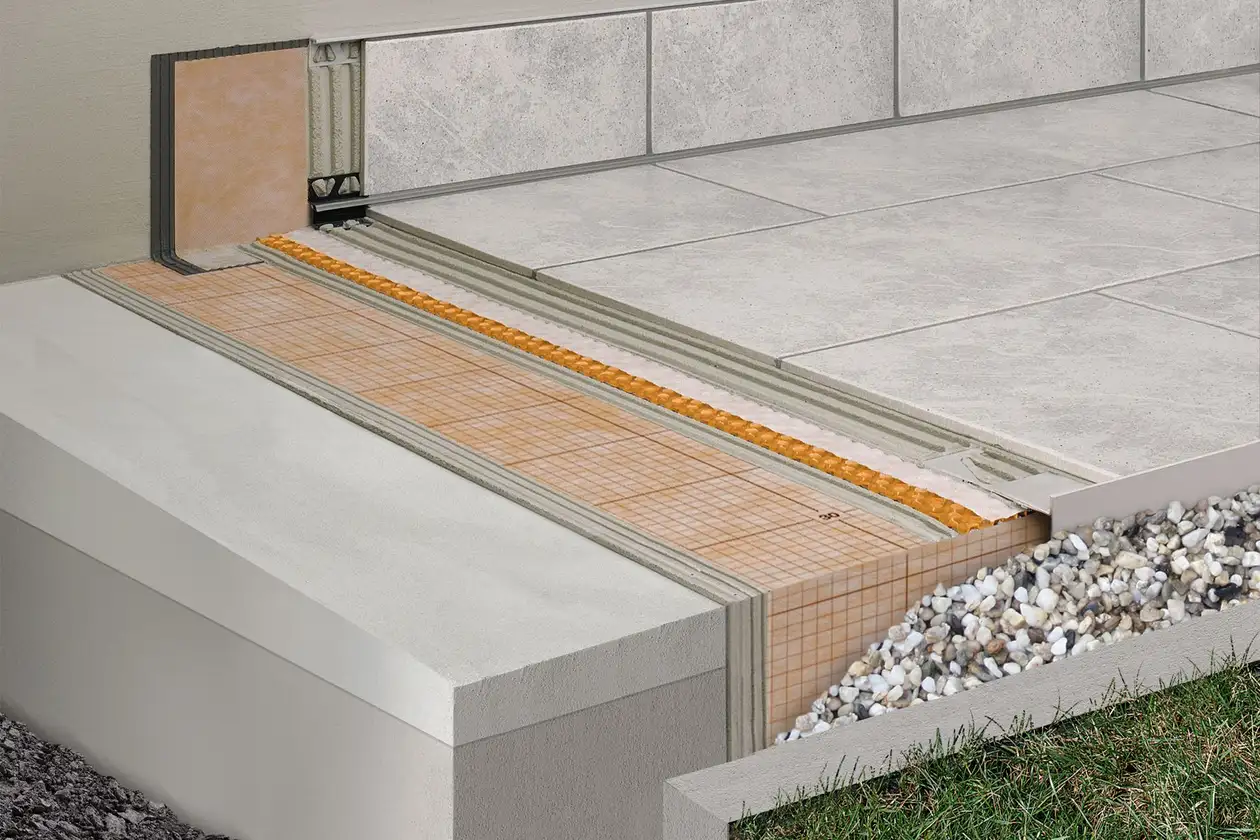

Schlüter-Systems terrasopbouw B.2 met DITRA-DRAIN als hechtende drainage en ontkoppeling boven KERDI-contactafdichting © Â Schlueter-Systems

De met afschot uitgevoerde draagconstructie wordt beschermd tegen indringend vocht door een Schlüter-KERDI contactafdichting verlijmd met een hydraulisch hardende dunbedmortel.

Tussen de afdichting en de tegelbekleding wordt de capillair passieve hechtende drainage Schlüter-DITRA-DRAIN in dunbedmortel gelegd. Hierdoor wordt een onderventilatie voor het volledige bekledingsoppervlak gecreëerd, zodat de dunbedmortel snel en gelijkmatig droogt/uithardt.

Eventuele spanningen worden geneutraliseerd door de ontkoppelingsfunctie van DITRA-DRAIN.

B.2 Bekledingsconstructie met hechtende drainage boven contactafdichting

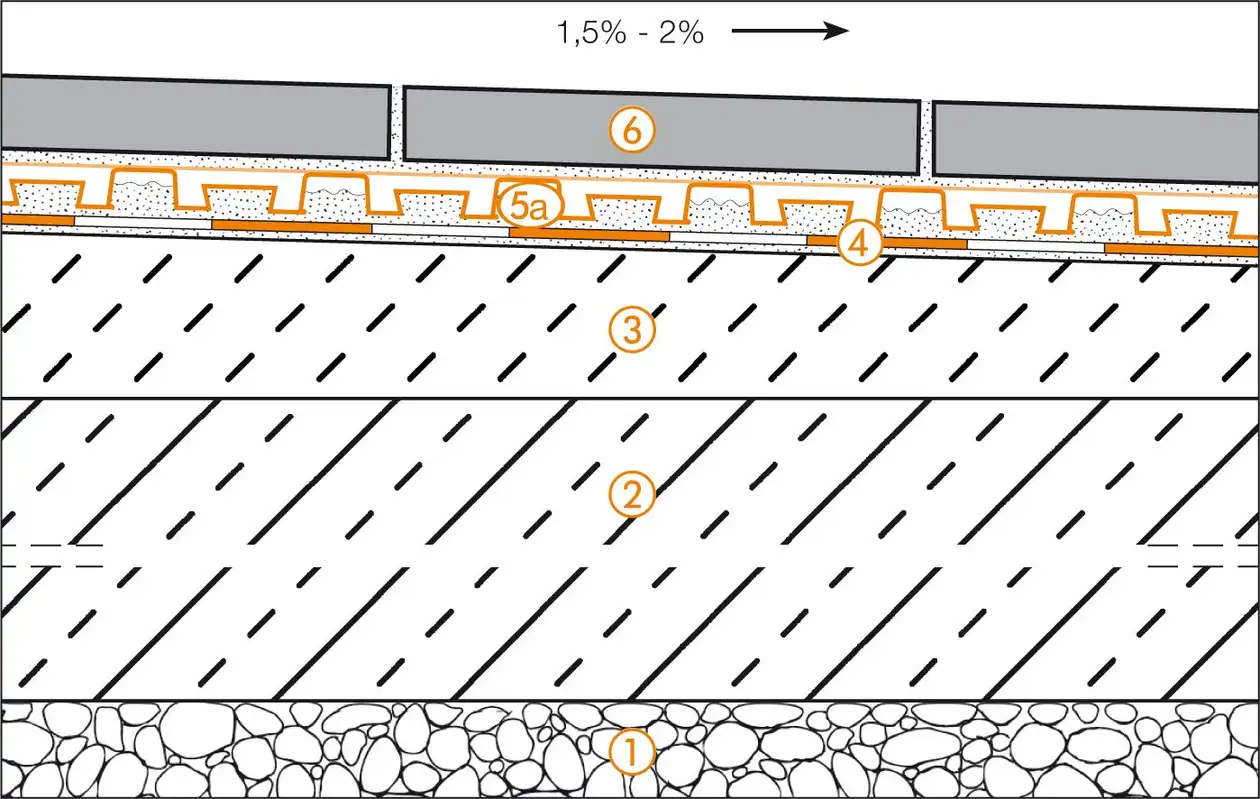

Schlüter-Systems doorsnedetekening van terrasopbouw B.2 met DITRA-DRAIN als hechtende drainage en ontkoppeling boven KERDI-contactafdichting © Schlueter-Systems
Doorsnedetekening van terrasopbouw B.2 met DITRA-DRAIN als hechtende drainage en ontkoppeling boven KERDI-contactafdichting
  1. Capillair neutraliserende laag
  2. Betonplaat
  3. Dekvloer met afschot
    Voorwaarde voor een goede werking van de constructie is een voldoende helling
    (1,5–2%) voor de afwatering
  4. Schlüter-KERDI
    Contactafdichting van polyethyleen, in dunbedmortel gelegd, stootvoegverlijming met afdichtingslijm Schlüter-KERDI-COLL-L
  5. a) Schlüter-DITRA-DRAIN 4
    Hechtende drainagemat van polyethyleen, in dunbedmortel gelegd, met de functies hechtende drainage, onderventilatie en ontkoppeling
    b) Schlüter-DITRA-DRAIN 8
    Hechtende drainagemat speciaal voor grote oppervlakken en trapconstructies
  6. Keramische tegels/fijnsteentegels of natuursteenplaten
    Plaatsing – ook grote formaten – met een hydraulisch bindende, water- en weerbestendige dunbedmortel

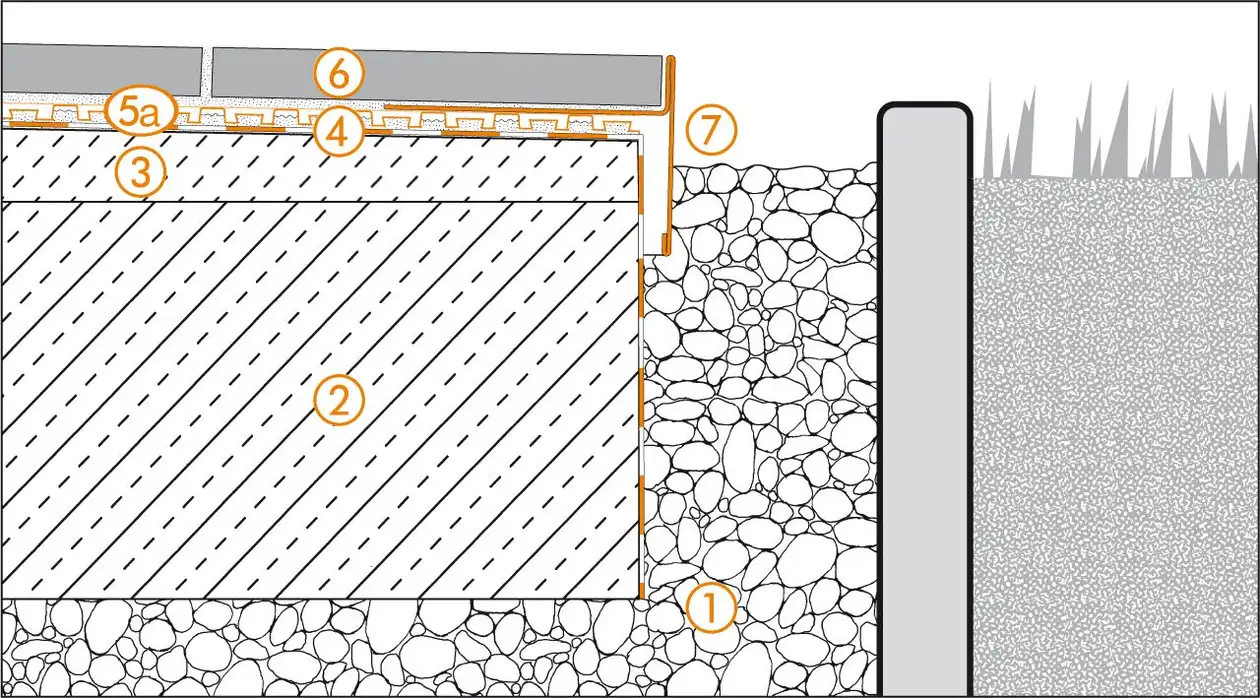

Randdetail 1

Schlüter-Systems doorsnedetekening van randdetail 1 voor terrasopbouw B.2 met DITRA-DRAIN als hechtende drainage en ontkoppeling boven KERDI-contactafdichting © Schlueter-Systems
Doorsnedetekening van randdetail 1 voor terrasopbouw B.2 met DITRA-DRAIN als hechtende drainage en ontkoppeling boven KERDI-contactafdichting
  1. Capillair neutraliserende laag
  2. Betonplaat
  3. Dekvloer met afschot (1,5–2%)
  4. Schlüter-KERDI
  5. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  6. Keramische tegels of natuursteenplaten
  7. Schlüter-BARA-RT
    Afwateringsmogelijkheid in acht nemen!

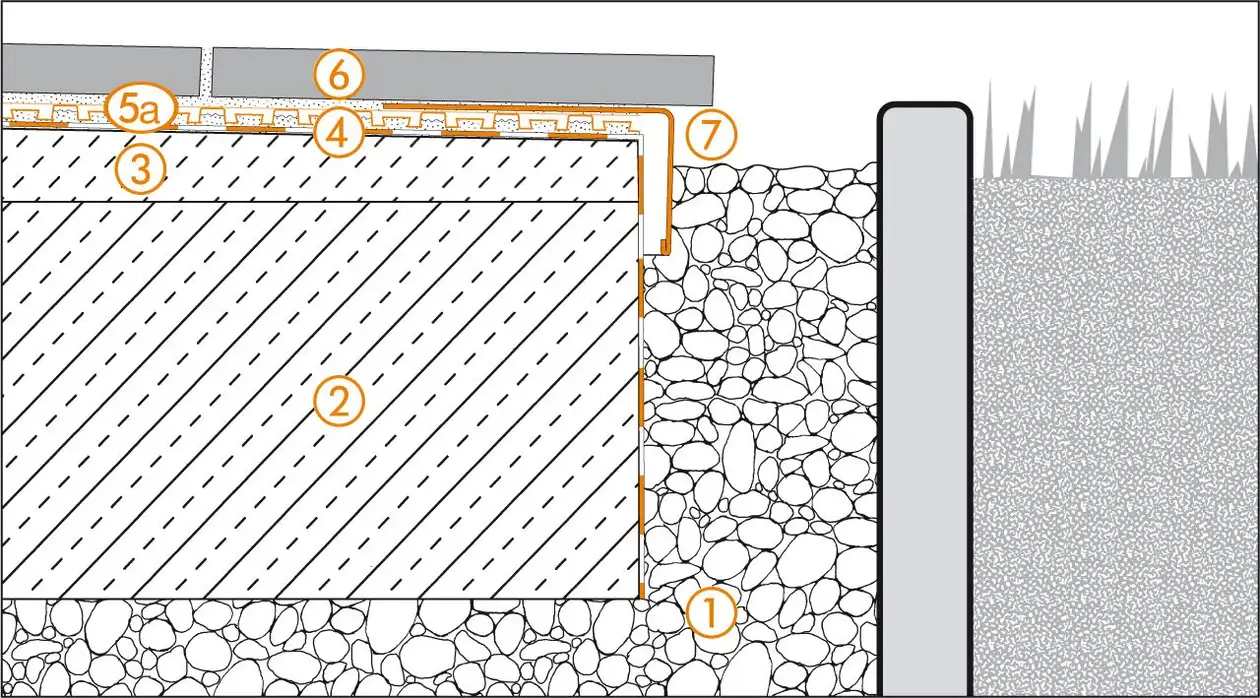

Randdetail 2

Schlüter-Systems doorsnedetekening van randdetail 2 voor terrasopbouw B.2 met DITRA-DRAIN als hechtende drainage en ontkoppeling boven KERDI-contactafdichting © Schlueter-Systems
Doorsnedetekening van randdetail 2 voor terrasopbouw B.2 met DITRA-DRAIN als hechtende drainage en ontkoppeling boven KERDI-contactafdichting
  1. Capillair neutraliserende laag
  2. Betonplaat
  3. Dekvloer met afschot (1,5–2%)
  4. Schlüter-KERDI
  5. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  6. Keramische tegels of natuursteenplaten
  7. Schlüter-BARA-RW
    Afwateringsmogelijkheid in acht nemen!

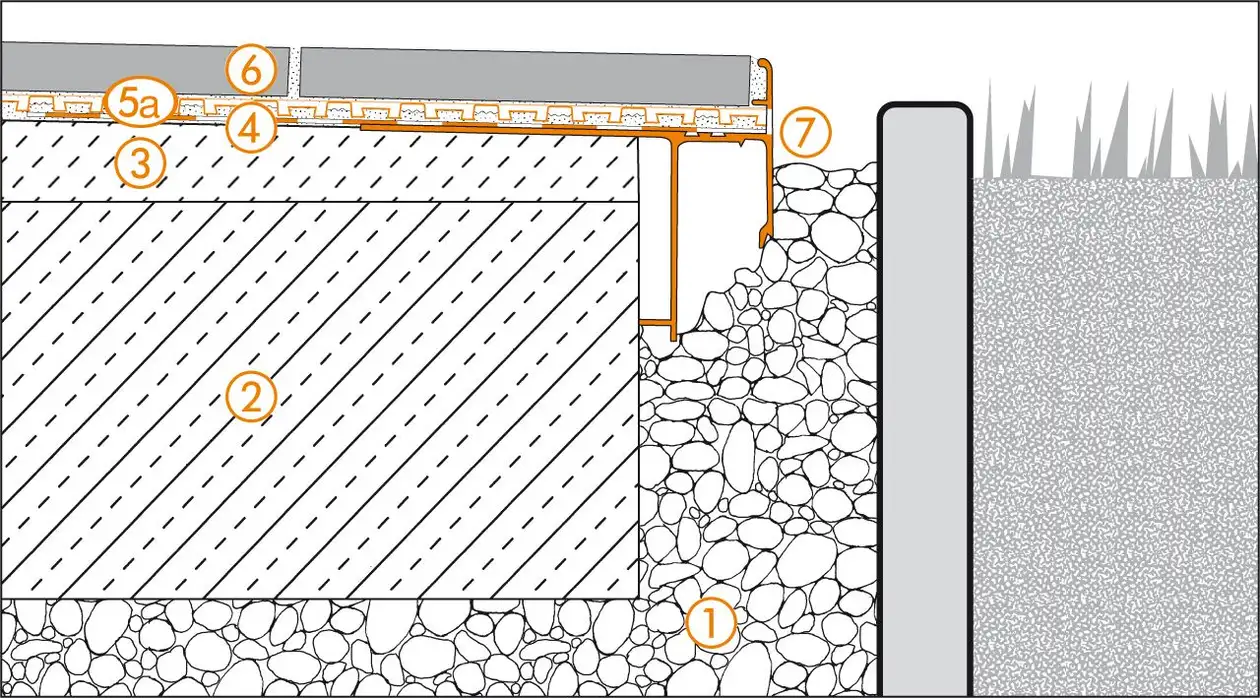

Randdetail 3

Schlüter-Systems doorsnedetekening van randdetail 3 voor terrasopbouw B.2 met DITRA-DRAIN als hechtende drainage en ontkoppeling boven KERDI-contactafdichting © Schlueter-Systems
Doorsnedetekening van randdetail 3 voor terrasopbouw B.2 met DITRA-DRAIN als hechtende drainage en ontkoppeling boven KERDI-contactafdichting
  1. Capillair neutraliserende laag
  2. Betonplaat
  3. Dekvloer met afschot (1,5–2%)
  4. Schlüter-KERDI
  5. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  6. Keramische tegels of natuursteenplaten
  7. Schlüter-BARA-RAKE
    (drainageopeningen moeten vrij worden gehouden)

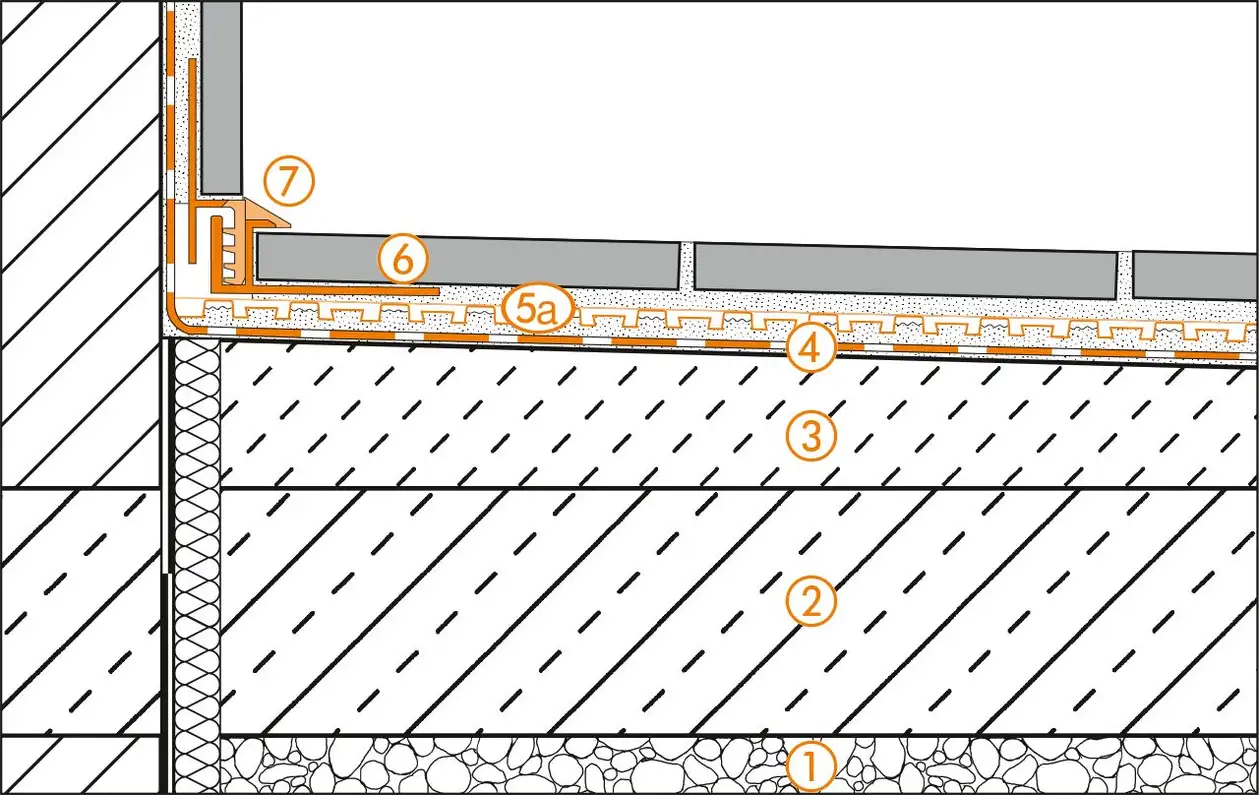

Wandaansluiting

Schlüter-Systems doorsnedetekening van de wandaansluiting voor terrasopbouw B.2 met DITRA-DRAIN als hechtende drainage en ontkoppeling boven KERDI-contactafdichting © Schlueter-Systems
Doorsnedetekening van de wandaansluiting voor terrasopbouw B.2 met DITRA-DRAIN als hechtende drainage en ontkoppeling boven KERDI-contactafdichting
  1. Capillair neutraliserende laag
  2. Betonplaat
  3. Dekvloer met afschot (1,5–2%)
  4. Schlüter-KERDI
  5. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  6. Keramische tegels of natuursteenplaten
  7. Schlüter-DILEX-EK

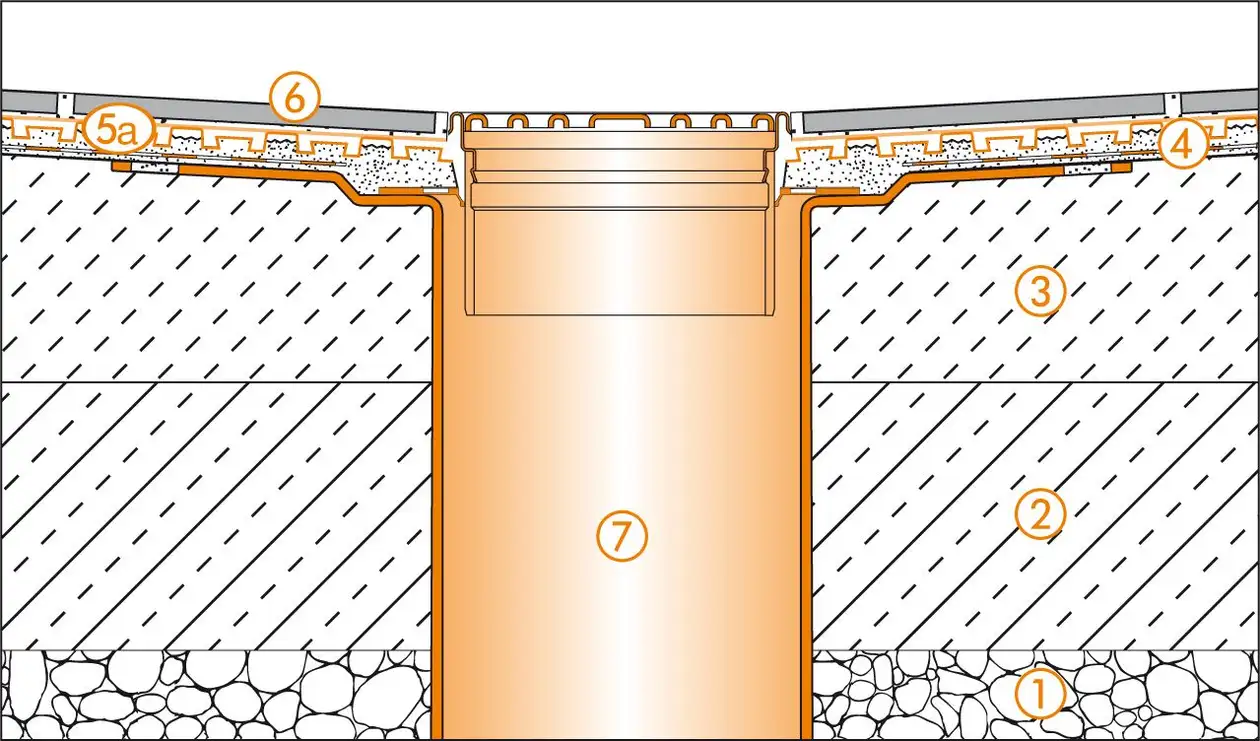

Bodemafvoer

Schlüter-Systems doorsnedetekening van de bodemafvoer voor terrasopbouw B.2 met DITRA-DRAIN als hechtende drainage en ontkoppeling boven KERDI-contactafdichting © Schlueter-Systems
Doorsnedetekening van de bodemafvoer voor terrasopbouw B.2 met DITRA-DRAIN als hechtende drainage en ontkoppeling boven KERDI-contactafdichting
  1. Capillair neutraliserende laag
  2. Betonplaat
  3. Dekvloer met afschot (1,5–2%)
  4. Schlüter-KERDI
  5. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  6. Keramische tegels of natuursteenplaten
  7. Schlüter-KERDI-DRAIN-RRE
    Rooster-/frameset KD R10
    Drainageopeningen moeten vrij worden gehouden!

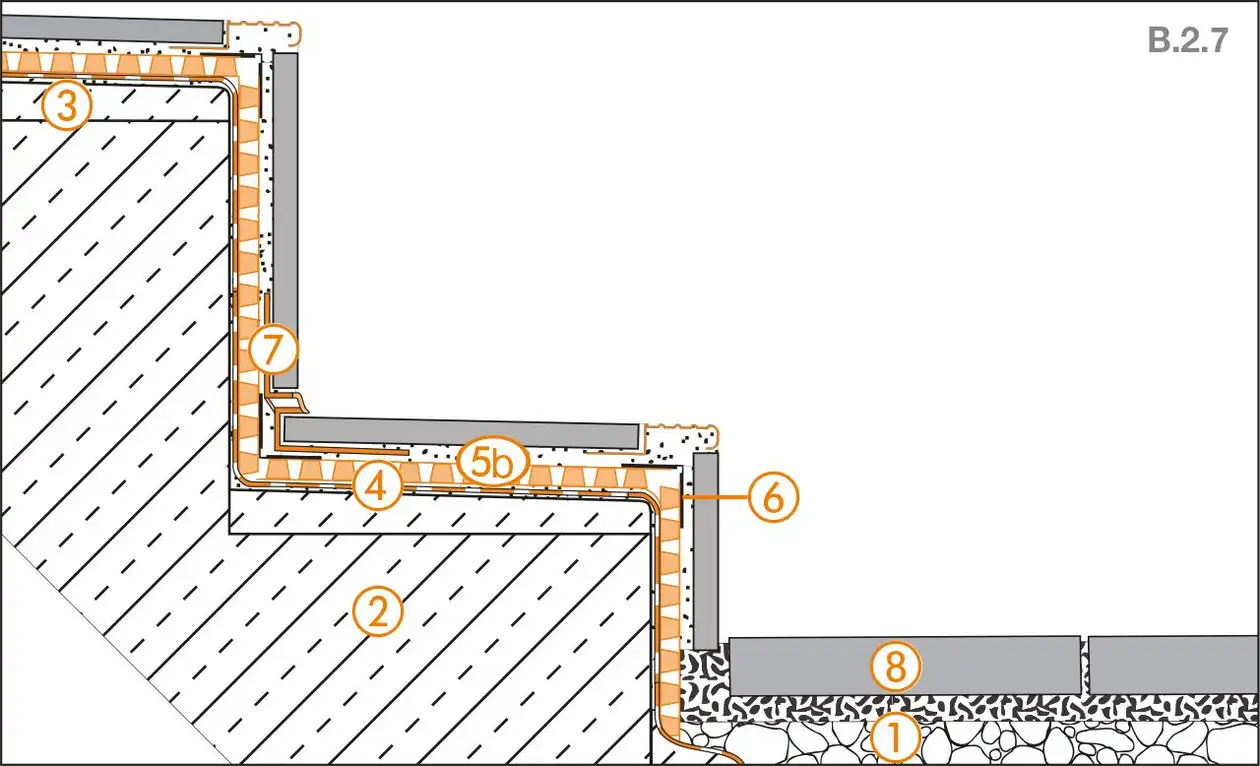

Trapopbouw

Schlüter-Systems doorsnedetekening van de trapopbouw voor terrasopbouw B.2 met DITRA-DRAIN als hechtende drainage en ontkoppeling boven KERDI-contactafdichting © Schlueter-Systems
Doorsnedetekening van de trapopbouw voor terrasopbouw B.2 met DITRA-DRAIN als hechtende drainage en ontkoppeling boven KERDI-contactafdichting
  1. Capillair neutraliserende laag
  2. Beton
  3. Dekvloer met afschot (1,5–2%)
  4. Schlüter-KERDI
  5. b) Schlüter-DITRA-DRAIN 8
  6. Schlüter-DITRA-DRAIN-STU
    Stootnaadafdekking
  7. Schlüter-DILEX-EKE
  8. Keramische tegels of natuursteenplaten
