Terrasopbouw B.1: Bekledingsconstructie met contactafdichting

Constructieopbouwen B: terrassen op volle grond

DITRA als contactafdichting, hechtende ontkoppeling en dampdruknivellering

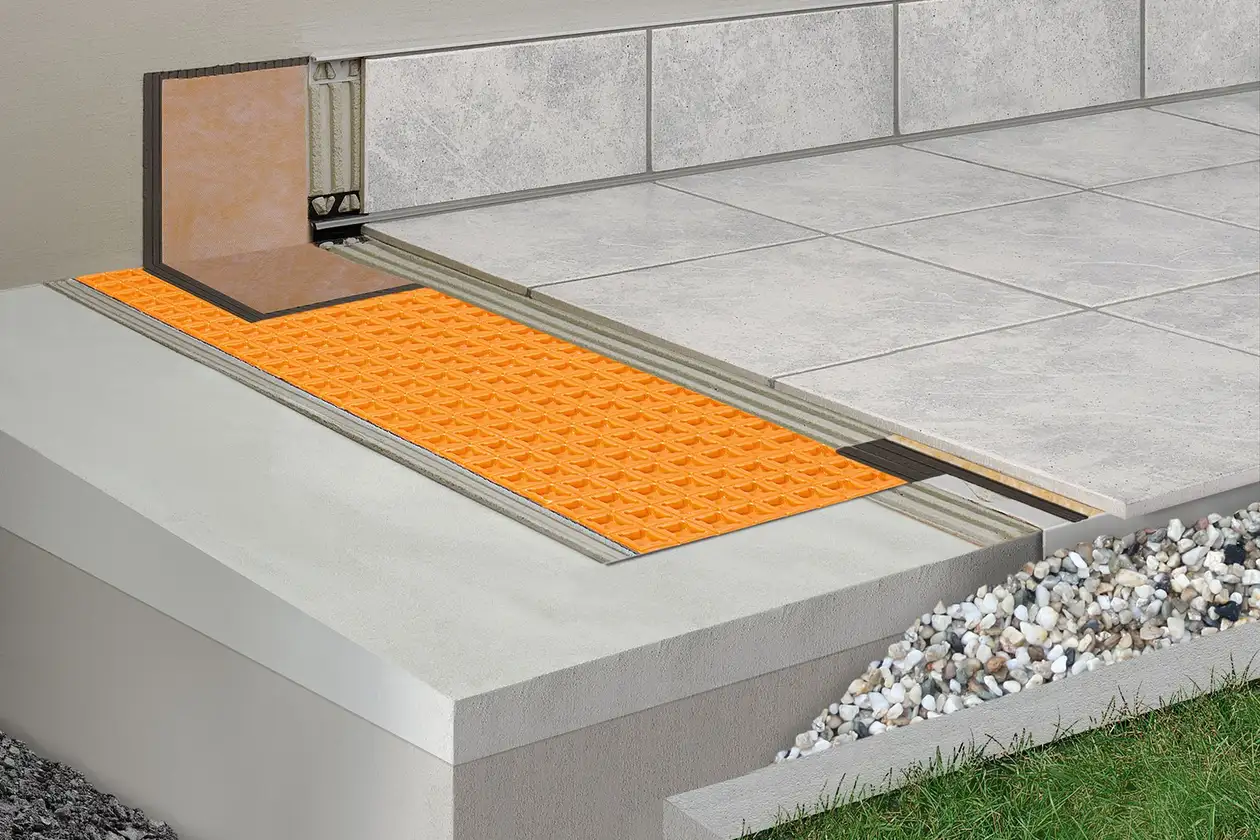

Schlüter-Systems terrasopbouw B.1 Bekledingsconstructie met DITRA als contactafdichting, hechtende ontkoppeling en dampdruknivellering © Schlueter-Systems

Schlüter-DITRA fungeert samen met bekledingen uit tegels en platen als afdichting.

Aan de afdichtingsfunctie wordt bij DITRA de ontkoppelingsfunctie toegevoegd, die de spanningen tussen ondergrond en tegelbekleding neutraliseert die zich voordoen als gevolg van temperatuurschommelingen.

Restvochtigheid uit de ondergrond (bijv. bij een recent gelegde dekvloer) wordt via de dampdruknivelleringsfunctie van DITRA afgevoerd.

Aanwijzingen: stootverbindingen en aansluitingen aan wanden en inbouwelementen moeten worden gerealiseerd met de Schlüter-KERDI-KEBA-afdichtingsbanden. Voor de dichte verlijming moet Schlüter-KERDI-COLL-L worden gebruikt.

Terrasopbouw B.1: Bekledingsconstructie met contactafdichting

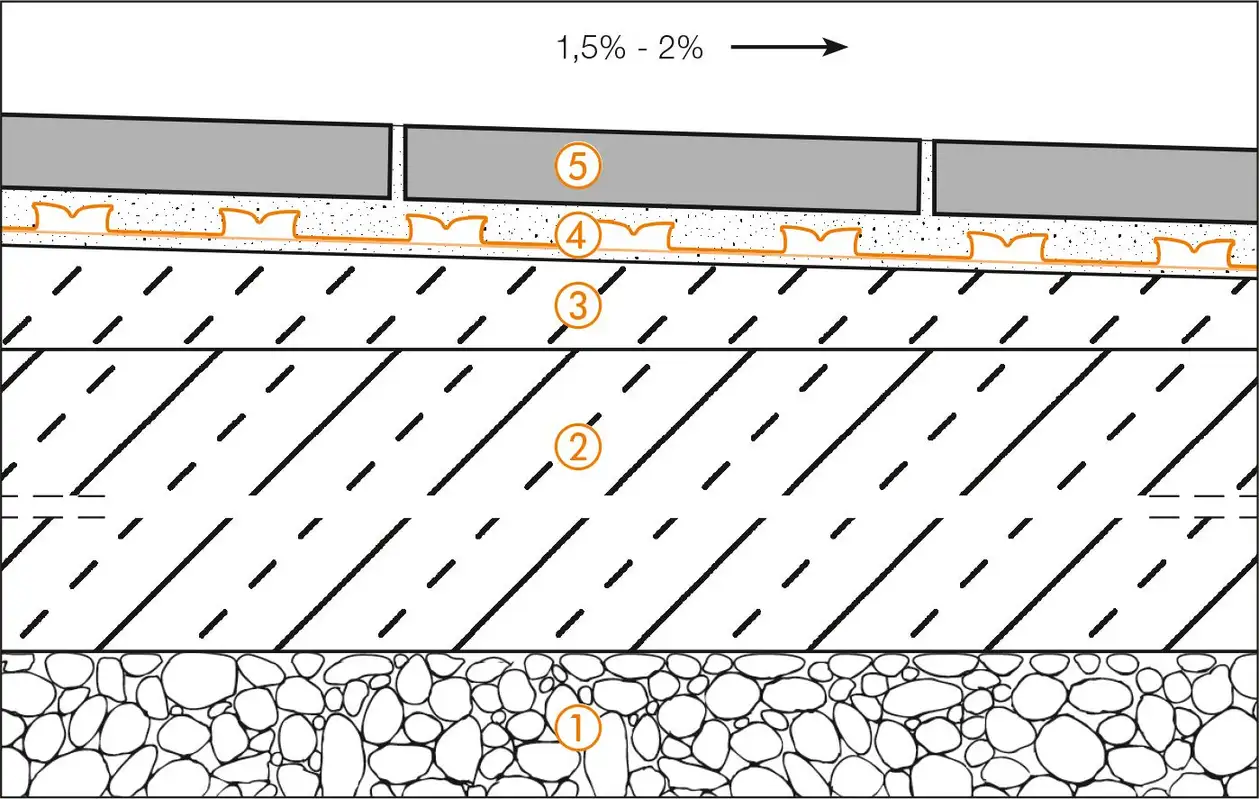

Schlüter-Systems doorsnedetekening van de terrasopbouw B.1 Bekledingsconstructie met DITRA als contactafdichting, hechtende ontkoppeling en dampdruknivellering © Schlueter-Systems
Doorsnedetekening van de terrasopbouw B.1 Bekledingsconstructie met DITRA als contactafdichting, hechtende ontkoppeling en dampdruknivellering
  1. Capillair neutraliserende laag
  2. Betonplaat
  3. Dekvloer met afschot
    Voorwaarde voor een goede werking van de constructie is een voldoende helling
    (1,5–2%) voor de afwatering
  4. Schlüter-DITRA
    Speciale polyethyleenmat, in dunbedmortel geplaatst, met de functies contactafdichting, hechtende ontkoppeling en dampdruknivellering. Stootvoegverlijming met afdichtingsband Schlüter-KERDI-KEBA, verlijmd met afdichtingslijm Schlüter-KERDI-COLL-L.
  5. Tegels of natuursteenplaten
    Plaatsing met een hydraulisch bindende, water- en weerbestendige dunbedmortel.
    Bij bekledingen met een randlengte ≥ 30 x 30 cm adviseren wij Schlüter-DITRA-DRAIN.

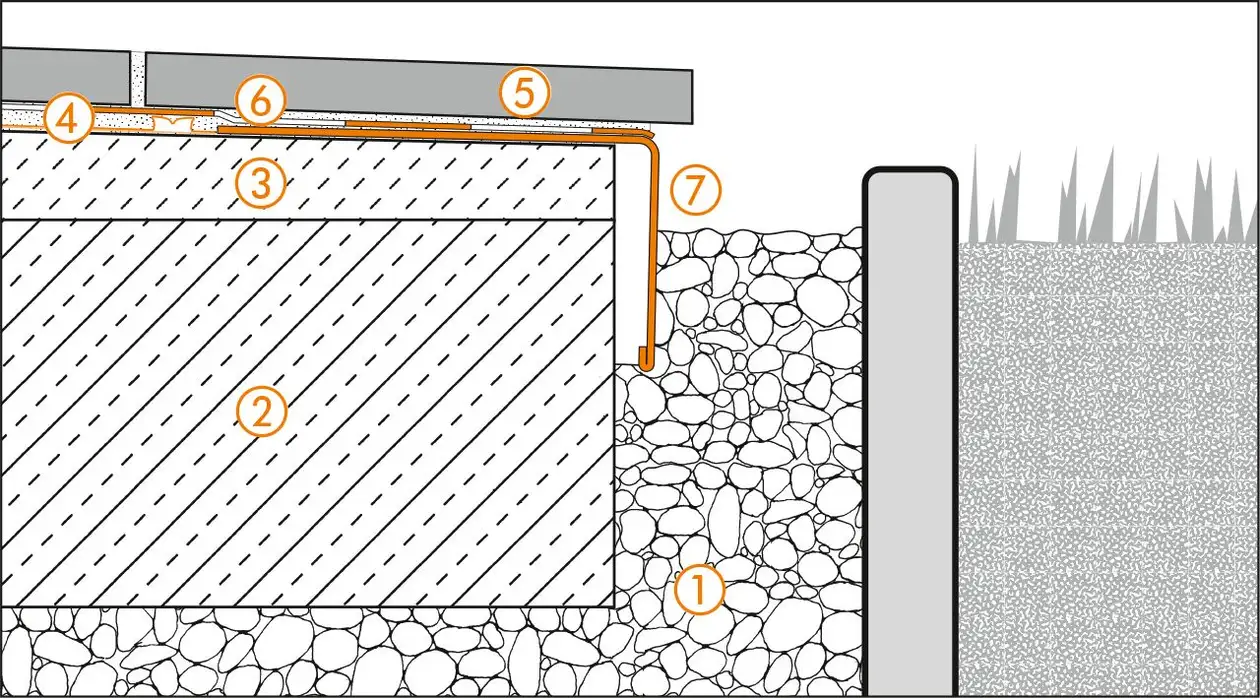

Randdetail 1

Schlüter-Systems doorsnedetekening van het randdetail 1 voor terrasopbouw B.1 Bekledingsconstructie met DITRA als contactafdichting © Schlueter-Systems
Doorsnedetekening van het randdetail 1 voor terrasopbouw B.1 Bekledingsconstructie met DITRA als contactafdichting
  1. Capillair neutraliserende laag
  2. Betonplaat
  3. Dekvloer met afschot (1,5–2%)
  4. Schlüter-DITRA
  5. Keramische tegels of natuursteenplaten
  6. Schlüter-KERDI-KEBA
  7. Schlüter-BARA-RW

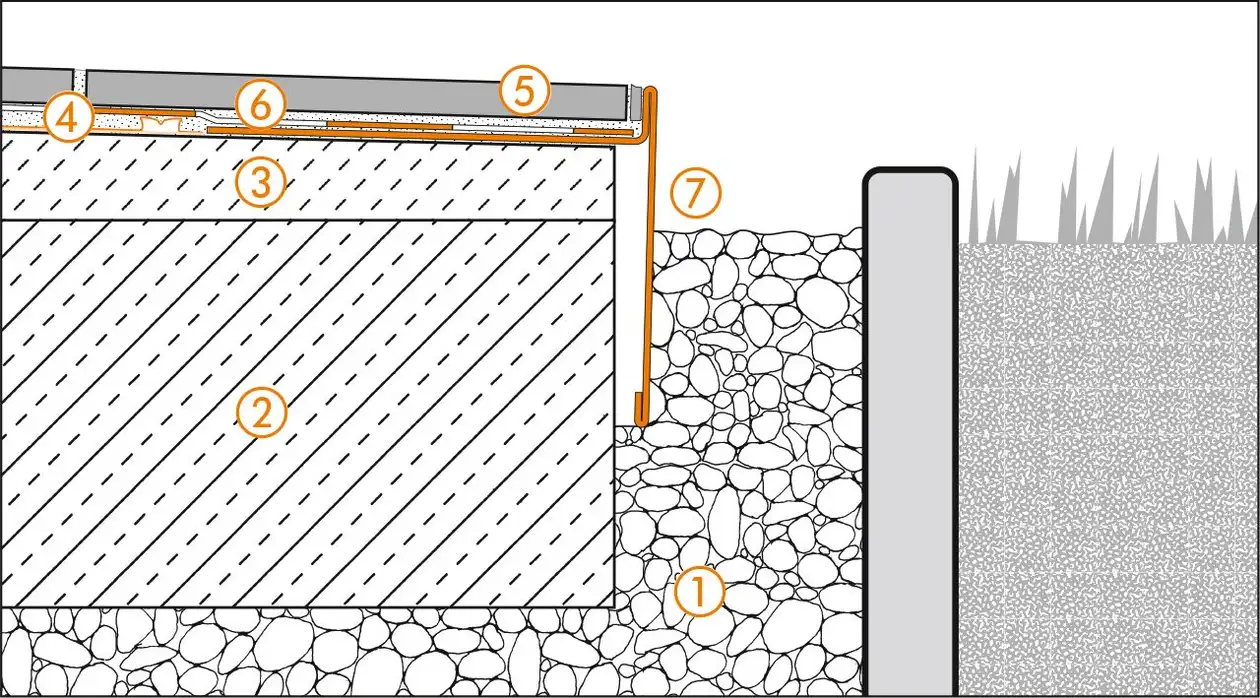

Randdetail 2

Schlüter-Systems doorsnedetekening van het randdetail 2 voor terrasopbouw B.1 Bekledingsconstructie met DITRA als contactafdichting © Schlueter-Systems
Doorsnedetekening van het randdetail 2 voor terrasopbouw B.1 Bekledingsconstructie met DITRA als contactafdichting
  1. Capillair neutraliserende laag
  2. Betonplaat
  3. Dekvloer met afschot (1,5–2%)
  4. Schlüter-DITRA
  5. Keramische tegels of natuursteenplaten
  6. Schlüter-KERDI-KEBA
  7. Schlüter-BARA-RT

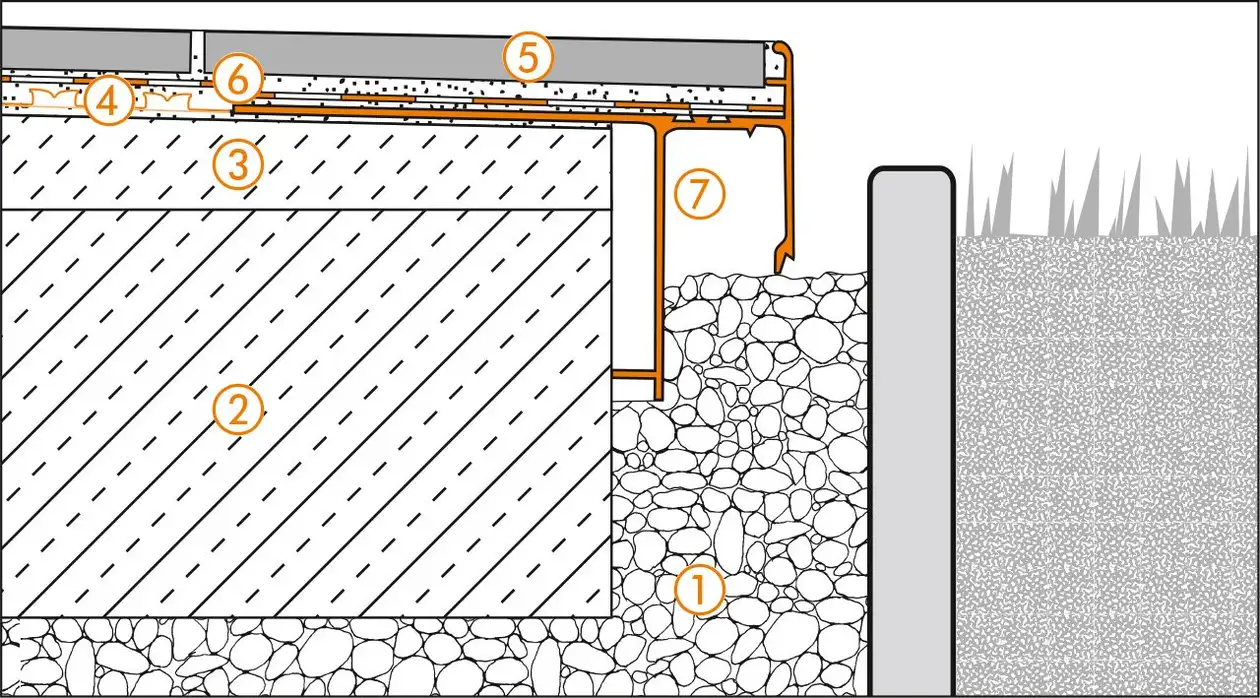

Randdetail 3

Schlüter-Systems doorsnedetekening van het randdetail 3 voor terrasopbouw B.1 Bekledingsconstructie met DITRA als contactafdichting © Schlueter-Systems
Doorsnedetekening van het randdetail 3 voor terrasopbouw B.1 Bekledingsconstructie met DITRA als contactafdichting
  1. Capillair neutraliserende laag
  2. Betonplaat
  3. Dekvloer met afschot (1,5–2%)
  4. Schlüter-DITRA
  5. Keramische tegels of natuursteenplaten
  6. Schlüter-KERDI-KEBA
  7. Schlüter-BARA-RAKEG

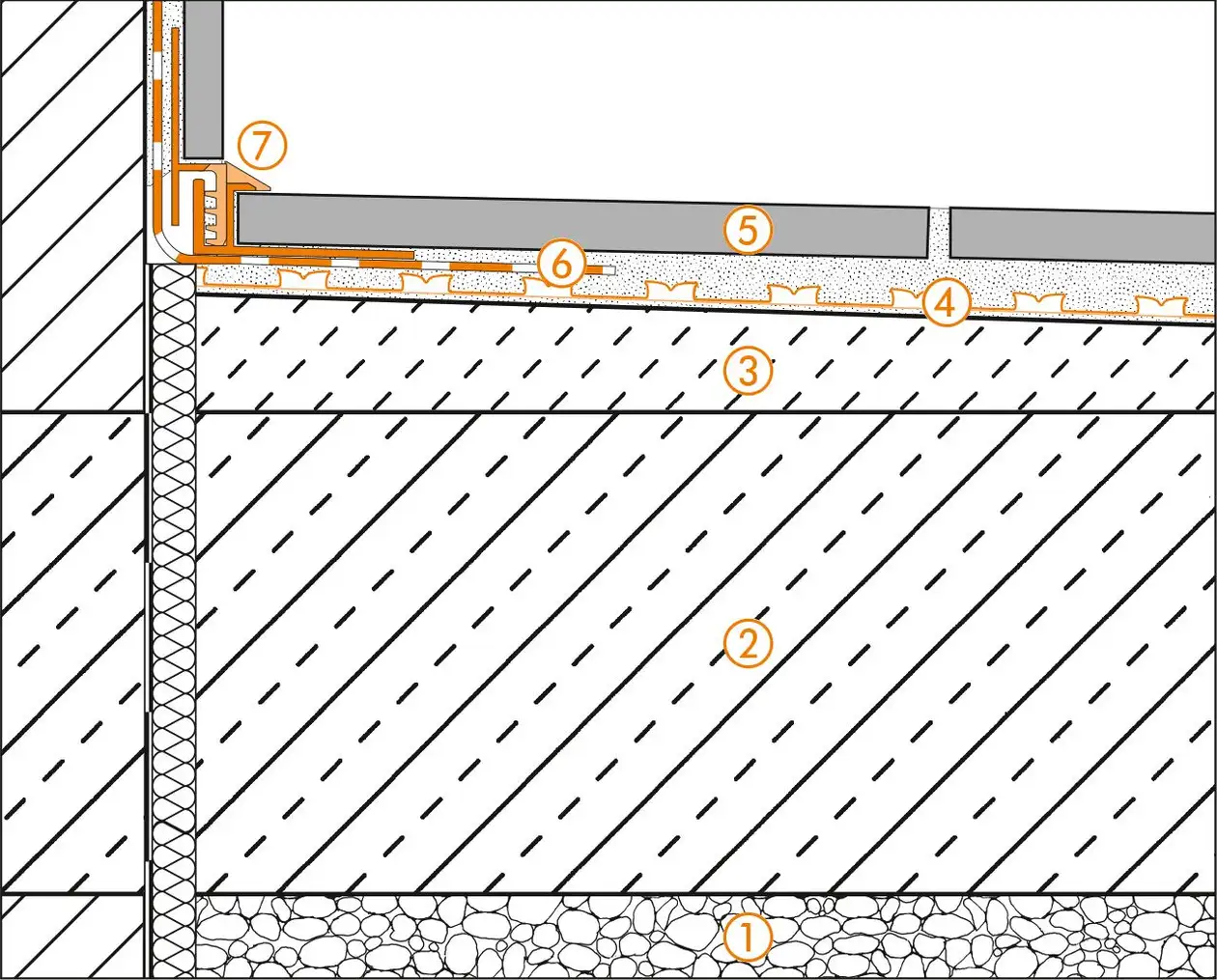

Wandaansluiting

Schlüter-Systems doorsnedetekening van de wandaansluiting voor terrasopbouw B.1 Bekledingsconstructie met DITRA als contactafdichting © Schlueter-Systems
Doorsnedetekening van de wandaansluiting voor terrasopbouw B.1 Bekledingsconstructie met DITRA als contactafdichting
  1. Capillair neutraliserende laag
  2. Betonplaat
  3. Dekvloer met afschot (1,5–2%)
  4. Schlüter-DITRA
  5. Keramische tegels of natuursteenplaten
  6. Schlüter-KERDI-KEBA
  7. Schlüter-DILEX-EK

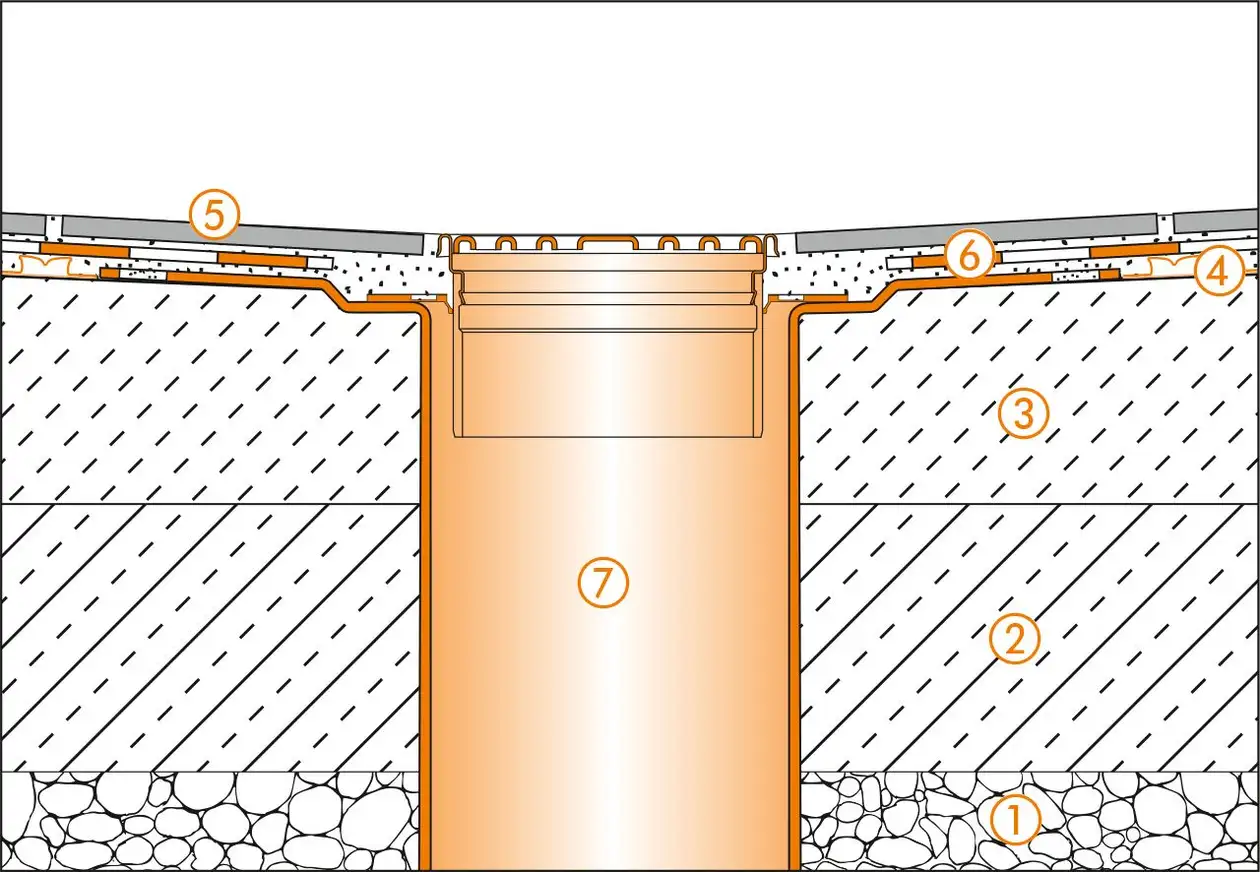

Bodemafvoer

Schlüter-Systems doorsnedetekening van de bodemafvoer voor terrasopbouw B.1 Bekledingsconstructie met DITRA als contactafdichting © Schlueter-Systems
Doorsnedetekening van de bodemafvoer voor terrasopbouw B.1 Bekledingsconstructie met DITRA als contactafdichting
  1. Capillair neutraliserende laag
  2. Betonplaat
  3. Dekvloer met afschot (1,5–2%)
  4. Schlüter-DITRA
  5. Keramische tegels of natuursteenplaten
  6. Schlüter-KERDI-MV
    manchet
  7. Schlüter-KERDI-DRAIN
    dunbed-bodemafvoer
