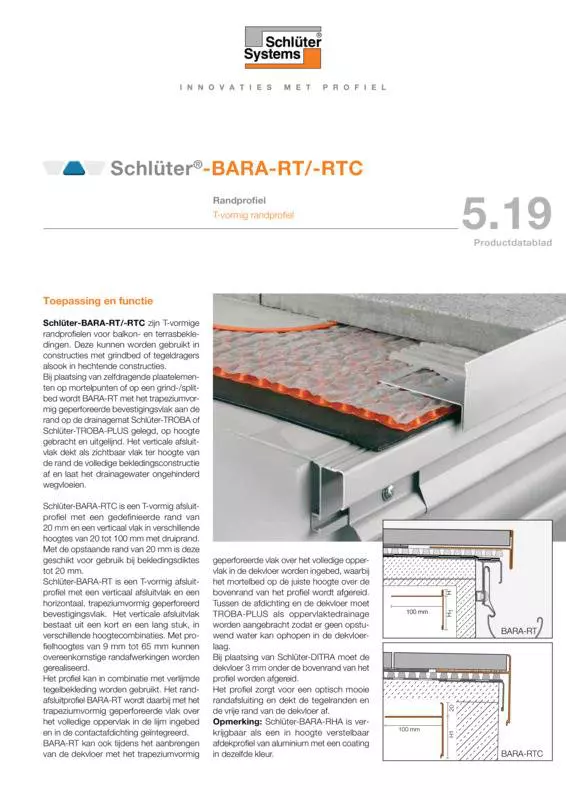

Schlüter-BARA-RT  T-vormig afsluitprofiel

Bij plaatsing van zelfdragende plaatelementen op mortelpunten of een kiezel-/splitbed wordt BARA-RT met het trapeziumvormig geperforeerde vlak aan de rand op de drainagemat Schlüter-TROBA of Schlüter-TROBA-PLUS gelegd, op hoogte gebracht en uitgelijnd. Het verticale afsluitvlak dekt de volledige bekledingsconstructie af, maar maakt wel de afvoer van drainagewater mogelijk. Met profielhoogtes van 9 mm tot 65 mm kunnen overeenkomstige randafwerkingen worden gerealiseerd.

Bovendien kunt u het profiel in combinatie met verlijmde tegelbekleding gebruiken. Het trapeziumvormig geperforeerde vlak van de randafsluiting BARA-RT moet u over het hele oppervlak inbedden in de lijm en opnemen in de contactafdichting.

BARA-RT kan ook tijdens het aanbrengen van de dekvloer met het trapeziumvormig geperforeerde vlak over het volledige oppervlak in de dekvloer worden ingebed, waarbij het mortelbed over de juiste hoogte over de bovenrand van het profiel wordt afgereid. TROBA-PLUS moet u als oppervlaktedrainage aanbrengen tussen de afdichting en de dekvloer om te voorkomen dat het water zich kan ophopen in de dekvloerlaag.

Wanneer Schlüter-DITRA in de vloerconstructie wordt toegepast, moet de dekvloer 3 mm onder de bovenste rand van het profiel worden afgereid.

Het profiel zorgt voor een optisch mooie randafsluiting en dekt de tegelranden en de vrije rand van de dekvloer af.

Opmerking: Schlüter-BARA-RHA is verkrijgbaar als een in de hoogte verstelbaar afdekprofiel van aluminium met een coating in dezelfde kleur.

Het wordt op BARA-RT gestoken en dekt de vrije randen van balkons en terrassen af voor een optisch mooie randafsluiting.

Verwerking voor de plaatsing van zelfdragende plaatelementen op een kiezel-/splitbed

1. BARA-RT moet zo worden geselecteerd dat deze past bij de hoogte van de af te dekken rand. Voor buitenhoeken zijn voorgevormde hoekstukken verkrijgbaar. Zorg voor een voeg van ca. 5 mm tussen twee profieluiteinden. Bedek deze door er verbindingsstukken op te klikken met behulp van de montagelijm Schlüter-KERDI-FIX.
2. Eerst plaatst men de drainagemat TROBA-PLUS en voorziet deze puntsgewijs van een contactlaag van dunbedmortel. BARA-RT wordt met het trapeziumvormig geperforeerde bevestigingsvlak daarin ingebed. Indien nodig wordt deze op hoogte gebracht en uitgelijnd. In geval van een grindbed moet drainagemat TROBA worden gebruikt en wordt BARA-RT puntsgewijs met mortel vastgezet (gefixeerd).
3. Als BARA-RT dienst doet als grindopvangrand, moet het grindbed onder de bovenrand van het verticale profielvlak worden afgereid, en wel zodanig dat het overeenkomt met de bekledingsdikte. Daarna worden de betontegels los op de vlakke grindlaag gelegd.

Verwerking voor de plaatsing van zelfdragende plaatelementen op mortelpunten of kiezel-/splitbed

1. Welke Schlüter-BARA-RT profielhoogte u nodig heeft, hangt af van de af te sluiten rand. Voor buitenhoeken zijn voorgevormde hoekstukken verkrijgbaar. Zorg voor een voeg van ca. 5 mm tussen twee profieluiteinden. Lijm de profielen vast met Schlüter-KERDI-FIX montagelijm en dek de voeg af met een verbindingsstuk.
2. Nadat u de drainagemat Schlüter-TROBA-PLUS heeft aangebracht, moet u het trapeziumvormig geperforeerde bevestigingsvlak van het haakse randafsluitprofiel BARA-RT puntsgewijs in de contactlaag van dunbedmortel inbedden en indien nodig op de juiste hoogte uitlijnen. In geval van een grindbed moet de drainagemat Schlüter-TROBA worden gebruikt en wordt BARA-RT puntsgewijs met mortel vastgezet (gefixeerd).
3. 1. Als u BARA-RT gebruikt als grindopvangrand, moet u de grindlaag in overeenstemming met de dikte van de bekleding afstrijken onder de bovenrand van het verticale profieldeel. Vervolgens kunt u de bekleding van betontegels los op het geëgaliseerde grindbed leggen.
   2. Bij plaatsing op TROBA-PLUS met behulp van dunbed-bekistingsringen Schlüter-TROBA-STELZ-DR bedekt het afsluitprofiel BARA-RT de vrije rand van de bekedingsconstructie. Hierbij moet u de buitenste dunbed-ophogingspunten op het trapeziumvormig geperforeerde bevestigingsvlak van BARA-RT aanbrengen. Vervolgens kunt u de zelfdragende plaatelementen op de ophogingspunten plaatsen.
   3. Bij het gebruik van de kunststofringen Schlüter-TROBA-STELZ-MR wordt het BARA-RT profiel mee ingewerkt in het mortelpunt. Het afsluitprofiel bedekt de vrije rand van de bekledingsconstructie. Vervolgens kunt u de zelfdragende plaatelementen op de kunststofringen plaatsen.

Opmerking: Om een vrije afwatering van de bekledingsconstructie ter hoogte van de rand mogelijk te maken, moet u zorgen voor voldoende vrije drainageruimte.

Verwerking voor de vaste plaatsing in combinatie met verlijmde tegelbekleding

1. Welke BARA-RT profielhoogte u nodig heeft, hangt af van de af te sluiten rand. Voor buitenhoeken zijn voorgevormde hoekstukken verkrijgbaar. Zorg voor een voeg van ca. 5 mm tussen twee profieluiteinden. Lijm de profielen vast met Schlüter-KERDI-FIX montagelijm en dek de voeg af met een verbindingsstuk.
2. Het randafsluitprofiel BARA-RT wordt met het trapeziumvormig geperforeerde bevestigingsvlak op de dekvloerrand of op de vooraf gelegde drainagemat DITRA-DRAIN in de contactlaag van dunbedlijm ingebed en over het volledige oppervlak bedekt.
3. Wanneer gebruik wordt gemaakt van Schlüter-DITRA, moet deze mat tegen het bevestigingsvlak stoten. Gebruik Schlüter-KERDI-KEBA afdichtingsband om DITRA te doen aansluiten met het profiel. Lijm de afdichtingsband vast met een overlapping van minstens 5 cm op de DITRA tot aan de gebogen hoek van BARA-RT. Gebruik hiervoor de afdichtingslijm Schlüter-KERDI-COLL-L of de montagelijm KERDI-FIX.
4. Plaats de tegels met de gewenste voegafstand tegen het afsluitvlak en vul de voeg met elastisch materiaal.

Verwerking in de dekvloer

1. BARA-RT wordt aan de rand op de gewenste hoogte in een mortelbed uitgelijnd en bevestigd. De profieluiteinden van BARA-RT moeten met een voeg van ca. 5 mm kops op elkaar aansluiten en worden met elkaar verbonden door er verbindingsstukken op te klikken.
2. Voor het vervaardigen van de lastverdelingslaag wordt nu de cementdekvloer op hoogte gebracht. Deze moet hellend over de bovenrand van BARA-RT of lager worden afgereid ter compensatie van de tegeldikte. Voor de opname van de ontkoppelings- en contactafdichtingsmat DITRA moet de dekvloer 3 mm onder de bovenste rand van het profiel worden afgereid.

Opmerking: Tussen de afdichting en de dekvloer moet u Schlüter-TROBA of Schlüter-TROBA-PLUS leggen als oppervlaktedrainage.

Verwerking voor de plaatsing van zelfdragende plaatelementen op het tegeldrager-systeem TROBA-LEVEL met BARA-RT

1. BARA-RT / BARA-RTC moet zo worden geselecteerd op basis van de hoogte van de af te dekken rand.
2. Bij toepassing van het tegeldrager-systeem TROBA-LEVEL bedekt het afsluitprofiel BARA-RT / BARA-RTC de vrije rand van de bekledingsconstructie.

Het profiel is leverbaar in de volgende materiaaluitvoering:

• AC = aluminium met kleurcoating

Materiaaleigenschappen en toepassingsgebieden

Schlüter-BARA-RT is gemaakt van aluminium met kleurcoating. De coating van het aluminiumprofiel is kleurvast, UV- en weerbestendig. Het zichtbare oppervlak moet worden beschermd tegen schurende elementen. In de dunbedlijmlaag waarin BARA-RT is ingebed, mag zich geen water ophopen (volledige verlijming), omdat sterk alkalisch water aluminium aantast.

Bij speciale toepassingen moet u controleren of BARA-RT bruikbaar is onder de te verwachten chemische of mechanische belasting.
