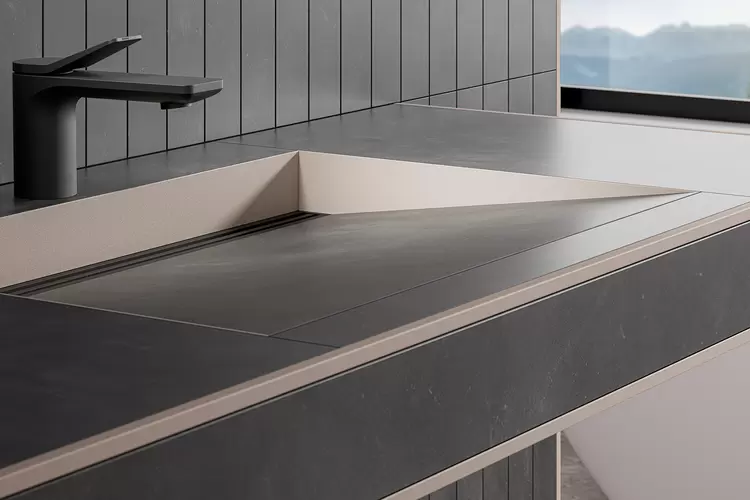

Schlüter-KERDI-BOARD-WS  Wastafelset voor standaard kranen

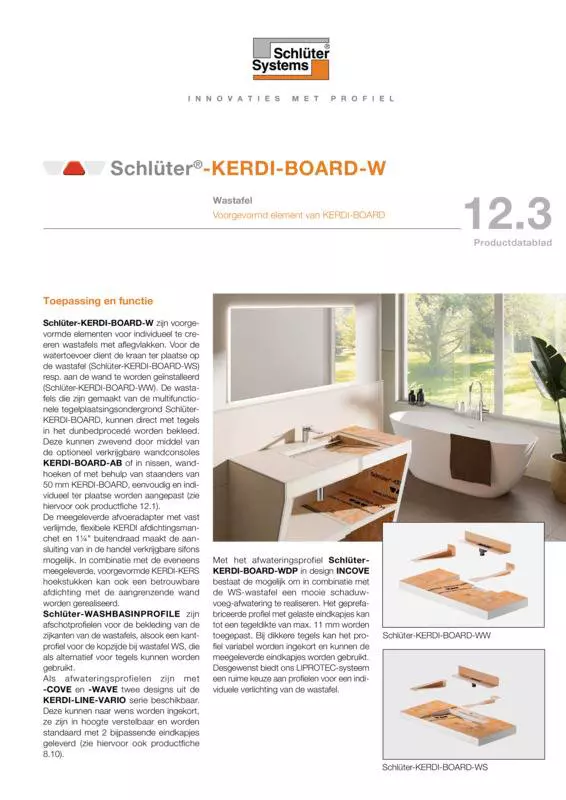

Schlüter-KERDI-BOARD-WS en -WW zijn voorgevormde elementen voor individueel te creëren wastafels met aflegvlakken. Voor de watertoevoer dient de kraan ter plaatse op de wastafel (Schlüter-KERDI-BOARD-WS) resp. aan de wand te worden geïnstalleerd (Schlüter-KERDI-BOARD-WW). De wastafels die zijn gemaakt van de multifunctionele tegelplaatsingsondergrond Schlüter-KERDI-BOARD, kunnen direct met tegels in het dunbedprocedé worden bekleed. Deze kunnen zwevend door middel van de optioneel verkrijgbare wandconsoles KERDI-BOARD-AB of in nissen, wandhoeken of met behulp van staanders van 50 mm KERDI-BOARD, eenvoudig en individueel ter plaatse worden aangepast. (Zie hierover ook het desbetreffende datablad 12.1) De meegeleverde afvoeradapter met vast verlijmde, flexibele KERDI afdichtingsmanchet en 1¼" buitendraad maakt de aansluiting van in de handel verkrijgbare sifons mogelijk. In combinatie met de eveneens meegeleverde, voorgevormde KERDI-KERS hoekstukken kan ook een betrouwbare afdichting met de aangrenzende wand worden gerealiseerd.

Schlüter-WASHBASINPROFILE zijn afschotprofielen voor de bekleding van de zijkanten van de wastafels, alsook een kantprofiel voor de kopzijde bij wastafel WS, die als alternatief voor tegels kunnen worden gebruikt.

Als afwateringsprofielen zijn met -COVE en -WAVE twee designs uit de KERDI-LINE-VARIO serie beschikbaar. Deze kunnen naar wens worden ingekort, ze zijn in hoogte verstelbaar en worden af fabriek met twee passende eindkapjes geleverd. (Zie hiervoor ook het desbetreffende datablad 8.10)

Met het designprofiel Schlüter-KERDI-LINE-INCOVE bestaat de mogelijk om in combinatie met de WS-wastafel een mooie schaduwvoeg-afwatering te realiseren. Het geprefabriceerde profiel met gelaste eindkapjes kan tot een tegeldikte van max. 11 mm worden toegepast. Bij dikkere tegels kan het profiel variabel worden ingekort en kunnen de meegeleverde eindkapjes worden gebruikt.

Bovendien biedt ons LIPROTEC-systeem een ruime keuze aan profielen voor een individuele verlichting van de wastafel.

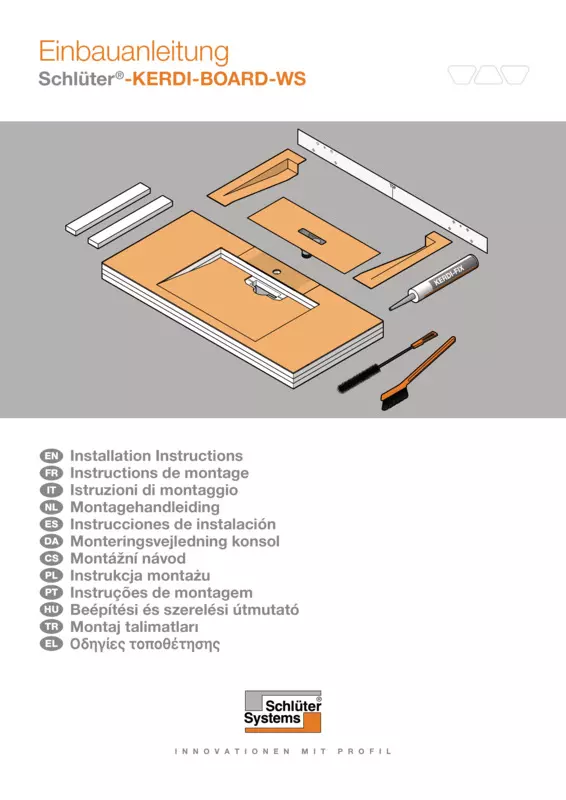

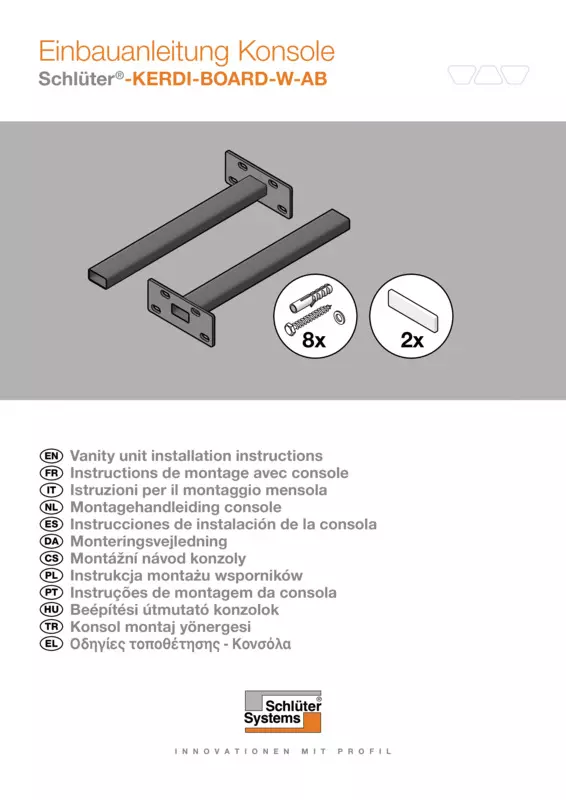

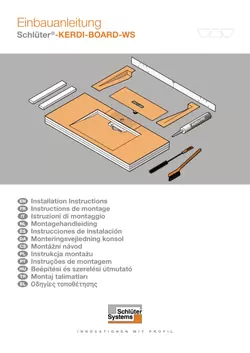

KERDI-BOARD-WS - zwevende montage d.m.v. optioneel verkrijgbare wandconsoles:

Let op: De bevestigingsondergrond moet vlak, loodrecht en voldoende draagkrachtig zijn.

1. KERDI-BOARD-WS kan ter plaatse individueel worden aangepast (volgens datablad).
2. De boorgaten moeten met behulp van de meegeleverde boorsjabloon worden afgetekend.
3. De wastafel moet aan de achterzijde van voldoende KERDI-FIX montagelijm worden voorzien en op de console worden geschoven, zodat er een stevige verbinding met de wand ontstaat.
4. De afdichting gebeurt door het verlijmen van de in de set meegeleverde KERDI-KERS afdichtingsmanchetten met afdichtingslijm KERDI-COLL-L (niet meegeleverd).
5. De afvoeradapter wordt aan de doorvoer extra vastgezet met KERDI-FIX.

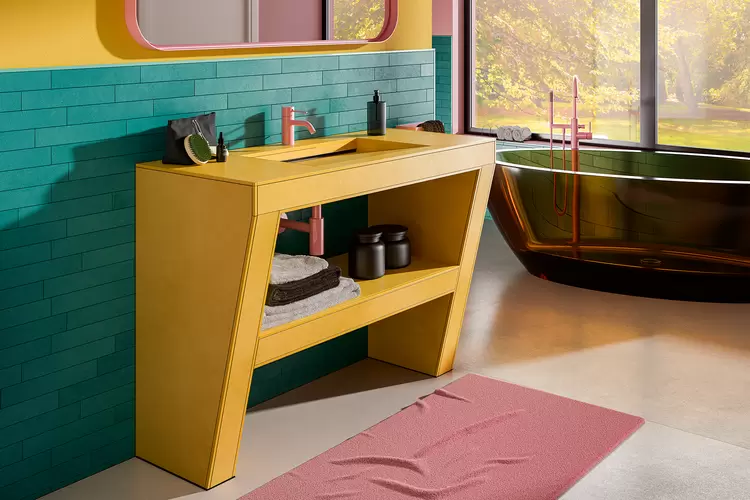

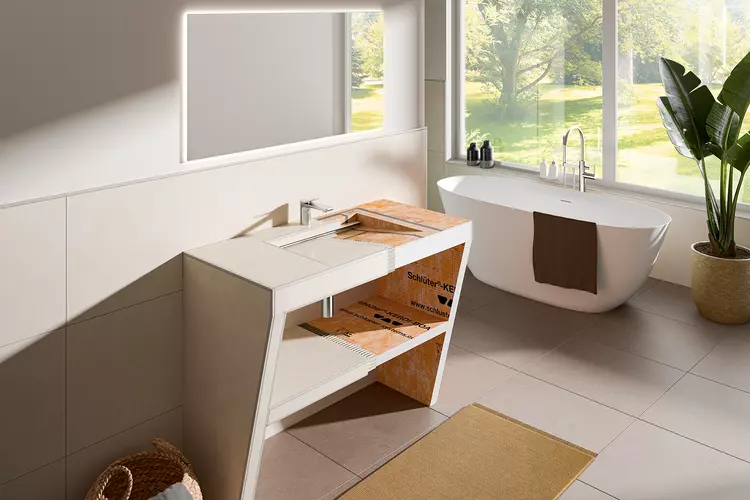

KERDI-BOARD-WS - vrije opstelling op staanders en inbouw in nissen:

1. Installatiehoogtes bepalen volgens datablad.
2. De KERDI-BOARD wastafel kan volgens datablad ter plaatse individueel worden aangepast. Bij een vrije opstelling worden twee staanders van minimaal 50 mm dik KERDI-BOARD gebruikt, die links en rechts tussen de schuine afloop en het uiteinde van de wastafel variabel kunnen worden geplaatst.
3. Er hoeft geen rekening te worden gehouden met de sifon, omdat de afvoeraansluiting ver genoeg van de wand is verwijderd.
4. De bouwelementen worden met de in de set meegeleverde montagelijm KERDI-FIX stevig aan elkaar bevestigd. De bijgeleverde opvulstukken worden in de holle ruimtes geschoven voor de bevestiging van de consoles.
5. De afdichting gebeurt door het aanbrengen van afdichtingslijm Schlüter-KERDI-COLL-L (niet meegeleverd). De afvoeradapter wordt aan de doorvoer extra vastgezet met KERDI-FIX.
6. Bij een inbouw in de nis moet een ondersteuning van minimaal 20 mm over de gehele breedte van de wastafel worden aangebracht.
7. Vóór het betegelen is het raadzaam om de tegel aan de kraan te bewerken en met een diamantboordkroon (niet meegeleverd) een passend gat te boren.

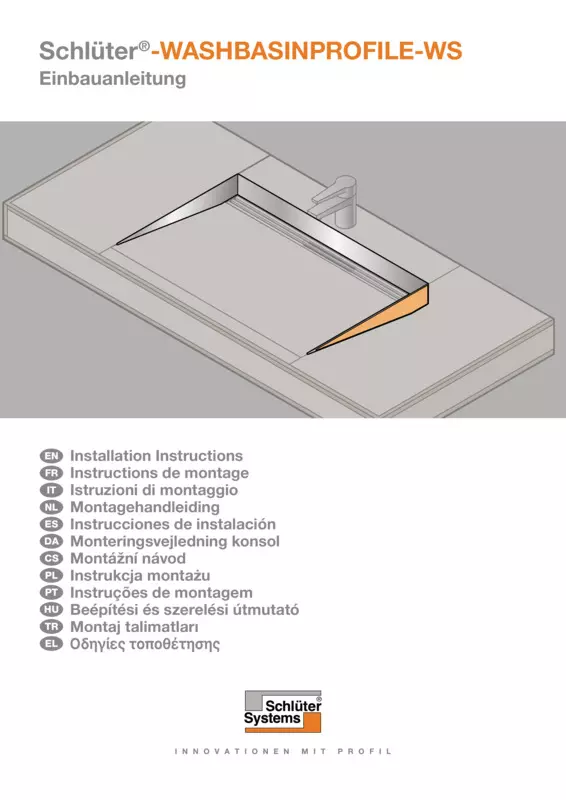

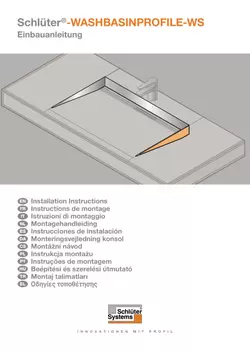

Schlüter-WASHBASIN - verwerking van de afschotprofielen voor KERDI-BOARD-WS:

1. Breng eerst geschikte tegellijm aan en verlijm de tegels aan de kraan. Vóór het betegelen is het raadzaam om de tegel aan de kraan te bewerken en met een diamantboordkroon (niet meegeleverd) een passend gat te boren.
2. Verlijm WASHBASIN-R aan de kopzijde in de nog verse tegellijm en lijn deze uit met de bovenste tegel.
3. Plaats de tegels op de aflegvlakken en druk deze lichtjes aan om een goede hechting te verzekeren.
4. Druk de WASHBASIN-S afschotprofielen aan de zijkanten in de nog verse tegellijm en lijn deze precies uit, zodat deze recht en gelijk liggen.
5. Zorg ervoor dat de bovenkant van het profiel gelijk ligt met het bovenste tegeloppervlak.
6. Betegel de resterende vlakken van de wastafel.

Schlüter-KERDI-LINE-INCOVE - verwerking van het profiel voor KERDI-BOARD-WS:

1. Plaats het INCOVE-afwateringsprofiel zonder tegellijm in de juiste positie in de hoogte-instelring om de afmeting voor de tegel te bepalen.
2. Als de gekozen tegel >  11 mm dik is, dient het profiel overeenkomstig te worden ingekort en worden de meegeleverde eindkapjes aan beide zijden gemonteerd.
3. Het INCOVE-afwateringsprofiel dient met tegellijm te worden geplaatst.
4. De meegeleverde XPS-stroken worden met de reeds aangebrachte, dubbelzijdige kleefband op de bovenzijde van het profiel gelijmd.
5. De tegel moet met geschikte tegellijm stevig worden verlijmd.
6. Betegel de resterende vlakken van de wastafel.

Opmerking:

Het afwateringsprofiel Schlüter-INCOVE is niet compatibel met Schlüter-afschotprofielen.

Bij gebruik van de afwateringsprofielen COVE en WAVE moeten de verwerkingsvoorschriften in datablad 8.10 worden opgevolgd.

Schlüter-KERDI-BOARD-WS en -WW hebben een sandwichconstructie en bestaan uit vier lagen geëxtrudeerd XPS-hardschuim met een plaatdikte van 28 mm, 2 x 25 mm en 5 mm (KERDI-BOARD-WW) resp. 28 mm, 27 mm, 25 mm en 5 mm (KERDI-BOARD-WS). Het oppervlak van de 28 mm en de 5 mm dikke plaat is aan beide zijden voorzien van een speciale, cementvrije verstevigingslaag en een vliesweefsel voor een doeltreffende verankering in dunbedmortel of smeerbaar bekledingsmateriaal en voorzien van een opgedrukt snijraster van 10 x 10 mm. De platen zijn stevig aan elkaar verlijmd. KERDI-BOARD-WS heeft bovendien een vast geïntegreerde versterkingslaag voor de bevestiging van de armatuur.

De consoles bestaan uit een 6 mm dikke flens en een stevig gelaste, rechthoekige buis van 50 x 25 x 2 mm. Beide delen zijn gemaakt van verzinkt bouwstaal 235JR.

De aansluitadapter is gemaakt van zeer stootvast PP (polypropyleen).

De af fabriek aan de afvoeradapter verlijmde KERDI afdichtingsmanchet evenals de voorgevormde KERDI-KERS hoekstukken voor de aansluiting op de contactafdichting zijn vervaardigd van polyethyleen.

De afschotprofielen van geborsteld roestvast staal V4A of aluminium met hoogwaardige poedercoating zijn aan de achterkant voorzien van een vlies voor de verankering in de tegellijm.

Het INCOVE-profiel en de meegeleverde eindkapjes bestaan uit roestvast staal V4A (materiaalnr.: 1.4404 = AISI 316L) met een geborsteld oppervlak.

Materiaaleigenschappen en toepassingsgebieden:

Het oppervlak van de Schlüter-KERDI-BOARD wastafel is waterdicht en bestand tegen de chemische belastingen die gewoonlijk optreden in combinatie met keramische tegelbekleding. Op plaatsen waar het noodzakelijk is, kan in combinatie met Schlüter-KERDI of -KERDI-BOARD een beproefde contactafdichting worden gerealiseerd.

De KERDI-BOARD wastafels zijn volledig vlak en zijn ook bij eenzijdige temperatuur- of vochtbelasting vervormingsvrij, verouderingsbestendig en worden gekenmerkt door een hoge stabiliteit. Deze zijn geschikt voor de meest uiteenlopende toepassingsgebieden. Ondergronden moeten worden gecontroleerd op voldoende stabiliteit en andere bouwspecifieke vereisten.

De wandconsoles zijn voor verschillende toepassingen geschikt, bijv. in de badkamer als praktische oplossing om ruimte te besparen of een opgeruimd geheel te creëren. Door de wandmontage van de KERDI-BOARD wastafels kunnen ook ruimtes zonder obstakels worden gerealiseerd.

Deze zijn van robuust materiaal vervaardigd en onderscheiden zich door een hoge stabiliteit en duurzaamheid.

Opmerking:

Na de installatie en de bekleding met tegels of natuursteen zijn de wastafels KERDI-BOARD-WS en -WW in elke montagevariant tot en met 50 kg belastbaar.

De WASHBASIN afschotprofielen worden in diverse oppervlakteafwerkingen geproduceerd. Chemische of mechanische belastingen moeten voor de specifieke toepassing worden gecontroleerd. Hierna kunnen slechts enkele algemene aanwijzingen worden gegeven.

Bij het WASHBASIN profiel S en -R met TS-oppervlak (alu. met structuurcoating) gaat het om oppervlakken met een natuurlijk karakter. Het aluminium wordt zorgvuldig voorbehandeld en vervolgens met poederlak gecoat. De coating is kleurvast, UV- en weerbestendig. Zichtbare randen moeten worden beschermd tegen schurende of krassende voorwerpen.

Het WASHBASIN profiel S en -R van roestvast staal V4A (materiaalnr. 1.4404 = AISI 316L) met geborsteld oppervlak is bijzonder geschikt wanneer hoge mechanische of speciale chemische belastingen worden verwacht.

Ook roestvast staal van materiaaltype 1.4404 is niet bestand tegen elke chemische belasting, zoals zout- en vloeizuur of bepaalde chloor- en zout bronwaterconcentraties, die evt. in reinigingsmiddelen of in zwembaden kunnen voorkomen. Bijzondere te verwachten belastingen moeten daarom steeds vooraf worden gecontroleerd.

Het afwateringsprofiel KERDI-LINE-INCOVE van geborsteld roestvast staal V4A (materiaalnr. 1.4404 = AISI 316L) is vooral geschikt voor toepassingen die bestand moeten zijn tegen zowel hoge mechanische belastingen als chemische inwerkingen door bijv. zure of alkalische stoffen of reinigingsmiddelen. (voor meer eigenschappen zie WASHBASIN-PROFILE van geborsteld roestvast staal V4A)
