Schlüter-KERDI-BOARD-NLT-BR  Nissenset met regelbare LED-verlichting

Met de voorgevormde sets Schlüter-KERDI-BOARD-NLT met LIPROTEC-techniek kunnen verlichte nissen in allerlei soorten wanden worden ingebouwd.

De nissen zijn verkrijgbaar in verschillende afmetingen en lichtkleuren.

De meegeleverde LED-modules kunnen in de uitsparing naar keuze aan de voorkant, in het midden of tegen de betegelde achterwand worden geplaatst. Hiervoor zijn de LED-modules in verschillende lengtes beschikbaar in plug & play-uitvoering.

Inbouw in Schlüter-KERDI-BOARD:

1. Nadat de buitenafmetingen van de nis nauwkeurig zijn aangebracht, wordt de wandplaat dienovereenkomstig uitgesneden.
2. De geplaatste nis moet met hout- of snelbouwschroeven - afhankelijk van het materiaal van de onderconstructie - worden vastgezet. De maximale schroefafstand bedraagt 250 mm en u moet gebruikmaken van de Schlüter-KERDI-BOARD-ZT rozetten. De schroeven moeten in de voegen worden aangebracht.

   Extra fixatie kan worden bereikt door de montagelijm Schlüter-KERDI-FIX aan de binnenkant van de nisflens aan te brengen.

3. Als de nis in een natte zone wordt ingebouwd, moet over de stootnaden om de buitenflens, met behulp van Schlüter-KERDI-COLL-L, de bijgevoegde KERDI-afdichtingsmanchet worden verlijmd.

Inbouw in gipsplaat of andere platen:

1. Nadat de buitenafmetingen van de nis nauwkeurig zijn aangebracht, wordt de wandplaat dienovereenkomstig uitgesneden.
2. De geplaatste nis moet met hout- of snelbouwschroeven - afhankelijk van het materiaal van de onderconstructie - worden vastgezet. De maximale schroefafstand bedraagt 250 mm. De schroeven worden door de nisflens heen vastgedraaid (op ca. 6 mm van de buitenrand).

   Extra fixatie kan worden bereikt door de montagelijm Schlüter-KERDI-FIX aan de binnenkant van de nisflens aan te brengen.

3. In natte zones moeten de wandoppervlakken met Schlüter-KERDI worden afgedicht. Op de nisflenzen wordt de bijbehorende KERDI afdichtingsmanchet met Schlüter-KERDI-COLL-L afdichtingslijm verlijmd. Op de rest van het wandoppervlak kan een hydraulisch afbindende dunbedmortel worden gebruikt (zie productfiche 8.1 voor de verwerking van Schlüter-KERDI). Tenslotte wordt in de nisuitsparing de KERDI-strook uitgesneden.

Belangrijk:

Als u een extra tussenvlak in de nis wilt aanbrengen, volg dan onderstaande montage-instructies:

Markeer eerst de gewenste positie langs de onderkant van het planchet.

De voor- en zijkanten van de nis worden – van de markering naar beneden – vol en zat in dunbedmortel betegeld. Bij het plaatsen van het tussenvlak wordt dunbedmortel tegen de zijkanten en de achterkant van het tussenvlak aangebracht. Het tussenvlak wordt dan zo in de nis geplaatst dat hij op de eerder gelegde tegels steunt.

Advies: In natte zones wordt aangeraden het tussenvlak zo te plaatsen dat het iets schuin naar voren afloopt. Als alternatief kan de tegel ook schuin aflopend in dunbedmortel worden gelegd. Op deze manier kan er zich later geen water verzamelen.

KERDI-BOARD-NLT:

1. De nis wordt ingebouwd zoals hierboven beschreven. Voordat de nis wordt geplaatst, moet de doorvoerkabel van de nis op de aansluitkabel worden aangesloten.

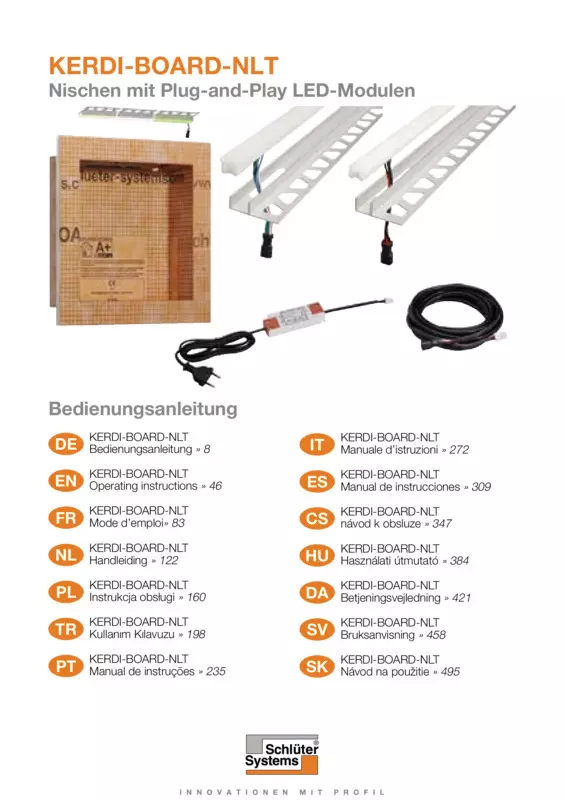

2. In de handleiding staat aangegeven hoe u de kabeltoevoer, voeding en aansturing moet installeren.
3. De afdekking van de doorvoer kan op de aangegeven scheidingsplaatsen eenvoudig worden opgedeeld voor een variabele kabeldoorvoer.
4. Plaats de afdekking zo in de doorvoer dat de kabel naar het opnameprofiel kan worden geleid.
5. Plaats de zelfklevende KERDI-afdichtingsstrook zo dat de ontstane gleuf voor de kabeldoorvoer aan beide zijden wordt afgesloten. Snijd een kleine opening in de zelfklevende KERDI-afdichting, waar de kabel doorheen kan worden geleid; op deze manier wordt voorkomen dat er lijm in de doorvoer komt.
6. Breng de tegellijm met een lijmkam aan.
7. Steek de kabel door de kabelopening in het opnameprofiel.
8. Duw het opnameprofiel met het trapeziumvormig geperforeerde bevestigingsvlak in het lijmbed en lijn het correct uit.
9. De aangrenzende tegels moeten stevig worden ingedrukt en zo worden geplaatst dat de bovenste rand van het profiel gelijk met de tegel ligt. De tegels in de buurt van het profiel moeten over het volledige oppervlak worden ingebed.
10. Laat een voeg van ca. 1,5 mm tussen het opnameprofiel en de tegel vrij, en vul die vervolgens volledig met voegmortel.
11. Let er bij het betegelen van de zijwanden op dat tegels en lijm samen niet dikker zijn dan 12 mm.
12. De RGB+W LED-strip kan worden ingekort tot de benodigde lengte van de betegelde nis.
13. De LED-strip wordt met behulp van de stekkerverbinding op de doorvoerkabel aangesloten en voorzichtig in het opnameprofiel gedrukt.

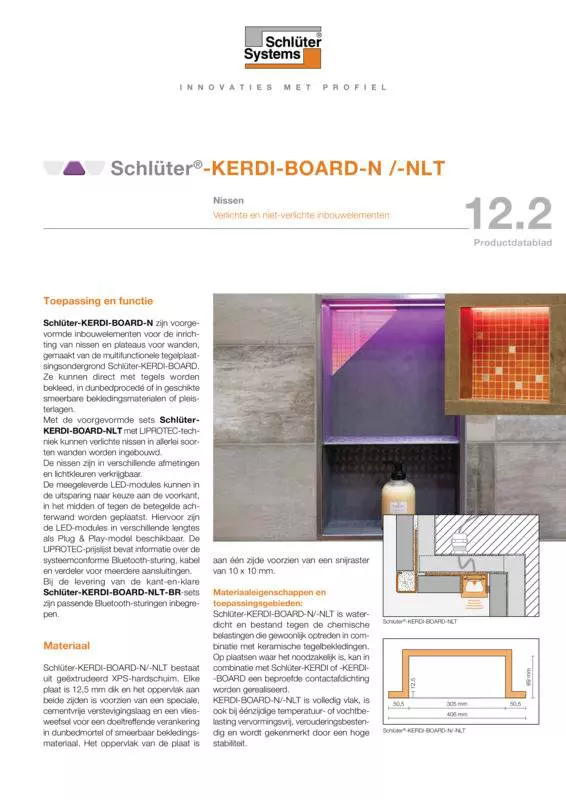

Schlüter-KERDI-BOARD-NLT bestaat uit geëxtrudeerd XPS-hardschuim. Elke plaat is 12,5 mm dik en het oppervlak is aan beide zijden voorzien van een speciale, cementvrije verstevigingslaag en een vliesweefsel voor een doeltreffende verankering in dunbedmortel of smeerbaar bekledingsmateriaal. Het oppervlak van de plaat is aan één zijde voorzien van een snijraster van 10 x 10 mm.

Materiaaleigenschappen en toepassingsgebieden

KERDI-BOARD-NLT is waterdicht en bestand tegen de chemische belastingen die gewoonlijk optreden in combinatie met keramische tegelbekledingen. Op plaatsen waar het noodzakelijk is, kan in combinatie met Schlüter-KERDI of -KERDI-BOARD een beproefde contactafdichting worden gerealiseerd.

KERDI-BOARD-NLT is volledig vlak, is ook bij éénzijdige temperatuur- of vochtbelasting vervormingsvrij, verouderingsbestendig en wordt gekenmerkt door een hoge stabiliteit.

KERDI-BOARD-NLT is geschikt voor de meest uiteenlopende toepassingsgebieden.

Ondergronden moeten worden gecontroleerd op voldoende stabiliteit en andere bouwspecifieke vereisten.

De geschiktheid van de Schlüter-LIPROTEC-module bij chemische of mechanische belastingen moet voor specifieke toepassingen worden onderzocht. Hierna kunnen slechts enkele algemene richtlijnen worden gegeven.

Aluminium geanodiseerd: Het aluminium heeft door de anodisatielaag een veredeld oppervlak dat bij normaal gebruik niet meer verandert.

Aluminium is gevoelig voor alkalische invloeden.

Cementhoudende materialen werken in combinatie met vocht alkalisch en kunnen, afhankelijk van de concentratie en de inwerkingsduur, tot corrosie leiden (vorming van aluminiumhydroxide).

Daarom moet mortel of voegmateriaal op zichtbare vlakken onmiddellijk worden verwijderd en mogen vers geplaatste bekledingen niet met folie worden afgedekt.
