Schlüter-KERDI-BOARD  Universele constructieplaat

Meer dan een bouwplaat: Met Schlüter-KERDI-BOARD hebben we een echt allround talent voor u in ons assortiment. De lichte, waterbestendige en gemakkelijk te verwerken bouwplaten met vliesoppervlak kunt u op ondergrond vastschroeven of vastlijmen. Zo ontstaat er een optimale basis voor het plaatsen van de tegels. KERDI-BOARD is door de bouw autoriteiten goedgekeurd als waterdichting en dus ook ideaal voor gebruik in bijvoorbeeld vochtige ruimtes. In vergelijking met conventionele bouwplaten heeft KERDI-BOARD het voordeel dat het emissie arm en cement- en glasvezelvrij is.

Meer voordelen in één oogopslag:

  • Waterdicht en temperatuurbestendig
  • Dampremmend
  • Warmte-isolerend
  • Gripvriendelijk
  • Universeel inzetbaar

Bovendien is de universele ondergrond verkrijgbaar in zeven verschillende materiaaldiktes - aangepast aan uw persoonlijke project.


Productfoto KERDI-BOARD 1©Schlüter-Systems KG
Doorsnedetekening KERDI-BOARD 1©Schlüter-Systems KG
zoom_out_map search
Productfoto KERDI-BOARD 1
Doorsnedetekening KERDI-BOARD 1

Schlüter-KERDI-BOARD is een multifunctionele tegelondergrond voor wandvlakken die tegelijk een afdichting kan vormen in combinatie met de tegel- en natuursteenbekleding. Ook als bouwplaat heeft dit product vele toepassingen.

De plaat bestaat uit geëxtrudeerd hardschuim met aan beide zijden van het oppervlak een speciale verstevigingslaag en een vliesweefsel voor een doeltreffende verankering in de tegellijm.

Met plaatdiktes van 5, 9, 12,5, 19, 28, 38 en 50 mm biedt Schlüter®-KERDI-BOARD een groot aantal toepassingsmogelijkheden voor het creëren van vlakke en waterdichte ondergronden voor tegel- of natuursteenbekleding.

Schlüter-KERDI-BOARD is waterdicht en bestand tegen de chemische belastingen die gewoonlijk optreden in combinatie met keramische tegelbekleding. Waar nodig kunt u met KERDI-BOARD een beproefde contactafdichting realiseren.

Bij overeenkomstige uitvoering van de naad- en aansluitzones kan de constructieplaat worden gebruikt als contactafdichting die is goedgekeurd door de bouwautoriteiten.

KERDI-BOARD is geschikt voor het realiseren van een plaatsingsondergrond op bestaande ruwbouw, metselwerk, op wat voor oude ondergrond dan ook, op constructies met regelwerk uit hout of metall-stud, maar ook voor het realiseren van losstaande rechte of afgeronde scheidingswanden, voor de bekleding van voorwandinstallaties en buizen (buiskasten), voor de bekleding van rechte of afgeronde badkuipen en douches, voor de realisatie van keukenwerkbladen, wastafels, plateaus of andere badkamermeubels. Het is ook geschikt voor het creëren van een genivelleerde ondergrond voor vloertoepassingen bij renovatiewerken in omgevingen die uitsluitend door personen worden belast zoals in een sanitaire ruimtes of een woonkamer.

KERDI-BOARD is eenvoudig op maat te snijden met een cuttermes. Een opgedrukt snijraster op de bovenkant zorgt voor een schone en snelle verwerking.

KERDI-BOARD kan aan de wand over het volledige oppervlak worden verlijmd of op mortelpunten uit dunbedmortel of een andere geschikte lijm/mortel worden geplaatst en, indien vereist, eveneens met pluggen worden vastgezet. Op constructies met regelwerk uit hout of metall-stud kunt u de plaat met behulp van de bijbehorende bevestigingsschroeven vastzetten.

Vervolgens kunt u de tegels rechtstreeks op KERDI-BOARD aanbrengen volgens het dunbedprocedé.

Ook andere geschikte, smeerbare bekledingsmaterialen of pleisterlagen kunnen worden aangebracht.

Schlüter-KERDI-BOARD over het hele oppervlak verlijmd

  1. De lijm moet op de ondergrond hechten en zich mechanisch in het draagvlies van KERDI-BOARD verankeren. Op de meeste ondergronden kunt u een hydraulisch afbindende dunbedmortel overeenkomstig EN 12004 gebruiken. Anders moet u een andere geschikte lijm kiezen en indien nodig controleren of de materialen onderling compatibel zijn.
  2. Breng de dunbedmortel met een lijmkam aan op de ondergrond of op KERDI-BOARD.
  3. Schlüter-KERDI-BOARD wordt over het volledige oppervlak met het draagvlies in de aangebrachte lijm ingebed. Houd rekening met de open tijd van de lijm.
  4. De afzonderlijke platen moeten stomp tegen elkaar worden geplaatst en uitgelijnd.
  5. Zodra de KERDI-BOARD is verlijmd, kunt u de tegels volgens het dunbedprocedé in een hydraulisch afbindende dunbedmortel plaatsen die geschikt is voor de door u gekozen bekleding. De vertanding van de lijmkam moet afgestemd zijn op het tegelformaat. Houd rekening met de verwerkingstijd van de dunbedmortel.

Schlüter-KERDI-BOARD verlijmd met mortelpunten

  1. Schlüter-KERDI-BOARD lijmt u vast met mortelpunten op een onderlinge afstand van ca. 30 cm. Afhankelijk van de laagdikte gebruikt u hiervoor een hydraulisch afbindende dunbedmortel of een geschikte fixeermortel.
  2. Zet de platen tegen de wand, druk ze aan en lijn ze uit met behulp van een waterpas.
  3. Zodra de KERDI-BOARD is verlijmd, kunt u de tegels volgens het dunbedprocedé in een hydraulisch afbindende dunbedmortel plaatsen die geschikt is voor de door u gekozen bekleding. De vertanding van de lijmkam moet afgestemd zijn op het tegelformaat. Houd rekening met de verwerkingstijd van de dunbedmortel.

Opmerking: Als een permanente hechting tussen de mortelpunten en de ondergrond niet kan worden gegarandeerd, dan is een extra mechanische bevestiging met geschikte pluggen of schroeven nodig.

Schlüter-KERDI-BOARD op constructies met regelwerk

  1. Schlüter-KERDI-BOARD kunt u met schroeven verticaal of horizontaal bevestigen op een vakkundig gemaakte constructie met regelwerk. Bij gebruik van isolatiepluggen kunt u de schroefverbinding in de voegen van de platen uitvoeren. De schroeven moeten zo lang zijn dat ze ten minste 20 mm in het houten frame zitten en ten minste 10 mm in een metalen frame. De onderlinge afstand tussen de schroeven mag niet groter zijn dan 25 cm. Afhankelijk van de bouwspecifieke vereisten, moet de plaatdikte op regelwerk (hartafstand 62,5 cm) minstens 19 mm bedragen.
  2. Bij verticale plaatsing worden de platen in het midden op de staanders stomp tegen elkaar gestoten. Bij horizontale plaatsing moeten verticale stootvoegen die niet op een staander uitkomen, worden verlijmd met tegellijm, Schlüter-KERDI-FIX of de dubbelzijdige kleefband Schlüter-KERDI-BOARD-ZDK. Dergelijke stootvoegen moeten zoveel mogelijk verspringen.

Schlüter-KERDI-BOARD als scheidingswandsysteem

  1. Schlüter-KERDI-BOARD wordt tegen een vaststaande wand met de kopzijde verlijmd, zodat in ieder geval de op de vaststaande wand aan te brengen tegelbekleding de KERDI-BOARD scheidingswand fixeert. Indien mogelijk moet de scheidingswand worden ingeklemd tussen de KERDI-BOARD platen die aan de vaste wand bevestigd zijn. Als alternatief kunt u eerst een bij het systeem behorend hoek- of U-profiel aan de vaste wand vastschroeven om de scheidingswand in te klemmen.
  2. Vrije uitkragende scheidingswanden kunnen gestabiliseerd worden met een bij het systeem behorend U-profiel. Als er armaturen op het U-profiel moet worden geschroefd, lijm dan het bijbehorende kunststof vlakprofiel Schlüter-KERDI-BOARD-ZFP op de achterkant van het U-profiel om de schroeven meer houvast te geven. U kunt de U-profielen ook gebruiken voor de vloer- en plafondaansluiting.
  3. Verlijm alle verticale en horizontale voegen van KERDI-BOARD met dunbedmortel of, indien nodig, met KERDI-FIX. Voor langere scheidingswanden kunt u indien nodig een bij het systeem behorend hoek- of U-profiel in één of meer horizontale voegen lijmen voor extra stevigheid.
  4. Dergelijke scheidingswanden moeten worden beschouwd als lichte scheidingswanden zonder statische weerstand, afhankelijk van de individuele bouwplaatsvereisten. In de regel moet u platen van 50 mm dik gebruiken. Platen vanaf 19 mm dik zijn geschikt als legplank of planchet. Dit moet ook worden beoordeeld volgens de respectieve vereisten.

Buisbekleding van Schlüter-KERDI-BOARD

  1. Met de hoek- en U-elementen van KERDI-BOARD kunt u buizen en elektrische installaties eenvoudig en snel bekleden.
  2. De vlakke geleverde elementen met V-groeven moet u eerst op maat snijden. Uit een U-element kunt u ook twee hoekelementen met korte zijden snijden.
  3. Pas bij de inbouw vouwt u de elementen samen, waarbij een reeds aanwezige kleefstrook in de V-groef het element bij elkaar houdt.
  4. De KERDI-BOARD U- of hoekprofielen lijmt u met de randen van de platen tegen de bestaande wand. Gebruik hiervoor dunbedmortel of KERDIFIX. Indien nodig kunt u eerst het hoekprofiel Schlüter-KERDI-BOARD-ZW op het betreffende wandgedeelte aanbrengen.

Opmerking: voor KERDI-BOARD als waterdichting, zie hoofdstuk Afdichting!

Afgeronde wandoppervlakken van Schlüter-KERDI-BOARD

  1. KERDI-BOARD constructieplaten in gegroefde uitvoering zijn geschikt voor het maken van ronde en gebogen constructies.
  2. Zaag de gegroefde constructieplaten eerst op de gewenste maat. Als u grotere constructieplaten nodig heeft, dan kunt u ze gewoon aan elkaar bevestigen met dubbelzijdig kleefband op de randen.
  3. Als u het gegroefde oppervlak aan de binnenkant gebruikt, moet u de groeven vooraf vullen met tegellijm.
  4. Groeven aan de buitenkant vult u voor of tijdens het betegelen op met dunbedmortel.

Opmerking: voor KERDI-BOARD als waterdichting, zie hoofdstuk Afdichting!

Schlüter-KERDI-BOARD op de vloer

  1. Schlüter-KERDI-BOARD is geschikt voor het creëren van een genivelleerde ondergrond voor vloertoepassingen bij renovatiewerken in omgevingen die uitsluitend door personen worden belast zoals bijvoorbeeld in sanitaire ruimtes of een woonkamer.
  2. Voor KERDI-BOARD in diktes van 5, 9, 12,5 en 19 mm moet de ondergrond draagkrachtig en vlak zijn zonder bestanddelen die de hechting nadelig beïnvloeden. Indien nodig moet u nivelleringsmaatregelen uitvoeren voordat u KERDI-BOARD aanbrengt.
  3. De lijm moet op de ondergrond hechten en zich mechanisch in het draagvlies van KERDI-BOARD verankeren. Op de meeste ondergronden kunt u een hydraulisch afbindende dunbedmortel overeenkomstig EN 12004 gebruiken. Anders moet u een andere geschikte lijm kiezen en indien nodig controleren of de materialen onderling compatibel zijn.
  4. De dunbedmortel wordt met een lijmkam op de ondergrond aangebracht en KERDI-BOARD wordt over het hele oppervlak met het draagvlies in de aangebrachte lijm ingebed. De afzonderlijke platen moeten stomp tegen elkaar worden geplaatst en uitgelijnd. Houd rekening met de open tijd van de lijm.
  5. Als de ondergrond voldoende draagkrachtig is, dan kunt u KERDI-BOARD vanaf een dikte van 28 mm ook op mortelpunten van dunbedmortel of een andere geschikte mortel plaatsen en op de juiste hoogte uitlijnen. Leg de mortelpunten dicht genoeg bij elkaar om voldoende draagvermogen te hebben. Verlijm de voegen met dunbedmortel door deze aan te brengen op de randen van de plaat en leg ze overlappend op de mortelpunten.
  6. Spanningen op KERDI-BOARD en later ook op de tegelbekleding bij de randen moeten worden uitgesloten, bv. door het gebruik van een randstrook.
  7. Zodra KERDI-BOARD over het hele oppervlak is verlijmd, kunt u de tegels (minimum formaat 5 x 5 cm) volgens het dunbedprocedé in een hydraulisch afbindende dunbedmortel plaatsen die geschikt is voor de door u gekozen bekleding. Bij plaatsing van de platen op mortelpunten, moeten deze eerst uitharden tot ze voldoende draagvermogen hebben. De vertanding van de lijmkam moet afgestemd zijn op het tegelformaat. Houd rekening met de verwerkingstijd van de dunbedmortel.
  8. Voor bewegingsvoegen, zoals begrenzings-, rand- en aansluitvoegen, moet u de bijbehorende aanwijzingen en de gebruikelijke voorschriften opvolgen.

Afdichting met Schlüter-KERDI-BOARD

Schlüter-KERDI-BOARD is toepasbaar overeenkomstig de in Duitsland geldende afdichtingsnorm DIN 18534. Waterbelastingsklasse: W0-I tot W3-I*. Verder beschikt KERDI-BOARD over een algemeen bouwtechnisch testcertificaat (abP).

Vochtbelastingsklasse volgens ZDB: 0 tot B0 en A en C.

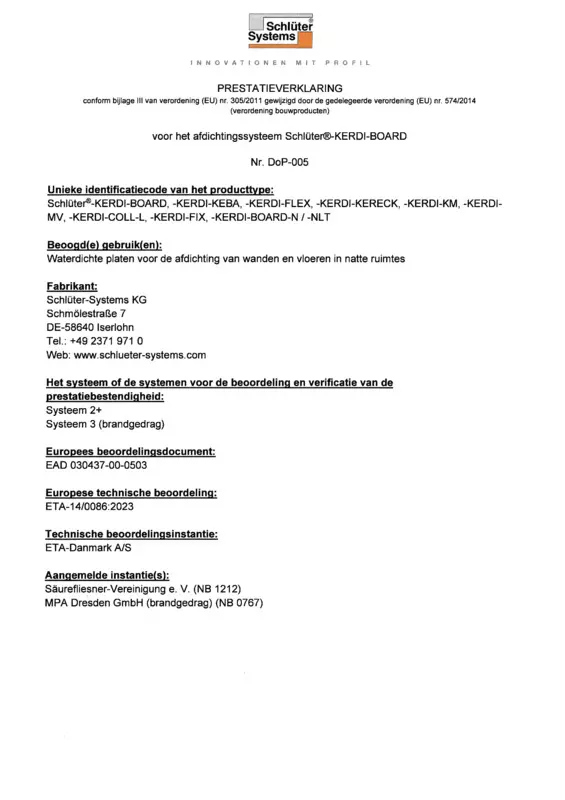

KERDI-BOARD is voorzien van een CE-markering en beschikt volgens de ETAG 022 normering voor afdichtingen in natte ruimten over een Europese goedkeuring (ETA = European Technical Assessment). Voor toepassingen waarin CE-conform of overeenkomstig het abP (algemeen bouwtechnisch testcertificaat) moet worden gewerkt, mag enkel voor het systeem goedgekeurde dunbedmortel worden gebruikt.

* Met abP en/of volgens ETA overeenkomstig ETAG 022. Verdere informatie over toepassing en inbouw kan indien nodig worden verkregen bij onze technische verkoopafdeling.

Bij klasse B "zwembaden " raden wij onze afdichtingsmat Schlüter-KERDI aan (zie productfiche 8.1 Schlüter-KERDI).

De stootnaden en hoeken van de KERDI-BOARD platen moeten met de afdichtingslijm Schlüter-KERDI-COLL-L en een minstens 12,5 cm brede afdichtingsband Schlüter-KERDI-KEBA volledig worden ingebed. De dichtingsbanden moeten minimaal 5 cm overlappen.

Ook aansluitingen op vaste inbouwelementen, zoals deur-of vensterelementen uit metaal, hout of kunststof, kunnen met KERDI-KEBA probleemloos worden gerealiseerd. Breng KERDI-FIX aan op het kleefoppervlak van de bouwelementen en KERDI-COLL-L op het kleefvlak van KERDI-BOARD en kleef de afdichtingsband over de volledige aansluitzone.

Controleer vooraf of KERDI-FIX geschikt is voor het materiaal van de bouwelementen. De uitvoerbaarheid van de aansluitingen moet afhankelijk van de bouwsituatie ter plaatse worden beoordeeld.

Bij uitzettings- of bewegingsvoegen moet KERDI-BOARD worden onderbroken en over de stootverbindingen moet een strook Schlüter-KERDI-FLEX worden vastgelijmd. KERDI-FLEX moet ook bij flexibele randafsluitingen worden gebruikt.

Plamuursel- en pleisterwerk op Schlüter-KERDI-BOARD

KERDI-BOARD is ook geschikt voor plamuur- en pleistermortel. Dit kan zowel aangrenzend aan (bijvoorbeeld halfhoog) betegelde vlakken alsook over het volledige oppervlak voor wandvlakken in andere toepassingen.

Stootnaden in het oppervlak, bij binnen- en buitenhoeken en bij open randen moeten worden voorzien van een wapening en met plamuurmortel worden bedekt. Bovendien kunt u de zelfklevende naadwapening KERDI-BOARD-ZSA gebruiken.

Schlüter-KERDI-BOARD is vervaardigd uit een geëxtrudeerd XPS-hardschuim, waarop aan beide zijden een cementvrije wapeningslaag en een vliesweefsel zijn gelamineerd. Het oppervlak van de plaat is aan één zijde voorzien van een snijraster met vierkanten van 10 x 10 mm.

Materiaaleigenschappen en toepassingsgebieden

Schlüter-KERDI-BOARD is waterdicht en bestand tegen de chemische belastingen die gewoonlijk optreden in combinatie met keramische tegel- of natuursteenbekleding. Op plaatsen waar dit noodzakelijk is, kan in combinatie met KERDI-BOARD een beproefde contactafdichting worden gerealiseerd.

KERDI-BOARD is volledig vlak, is ook bij éénzijdige temperatuur- of vochtbelasting vervormingsvrij, verouderingsbestendig en wordt gekenmerkt door een hoge stabiliteit.

KERDI-BOARD is geschikt voor de meest uiteenlopende toepassingsgebieden. De geschiktheid bij chemische of mechanische belastingen moet voor de specifieke toepassing worden gecontroleerd. Hierna kunnen slechts enkele algemene aanwijzingen worden gegeven.

Ondergronden waar KERDI-BOARD wordt op geplaatst, moeten worden gecontroleerd op voldoende stabiliteit en andere bouwspecifieke vereisten. Niet-klevende onderdelen van het oppervlak moeten worden verwijderd tijdens de directe verlijming of er moet een extra mechanische bevestiging worden uitgevoerd met geschikte pluggen of schroeven.

Voor vrijstaande scheidingswanden, planken en dergelijke van KERDI-BOARD moet een voldoende materiaaldikte worden gekozen en moeten indien nodig verstevigingsprofielen worden gebruikt.

Het gebruik van KERDI-BOARD op de vloer is beperkt tot gebieden waar mensen overheen lopen. Afhankelijk van het gebruikte systeem kan de vloerconstructie hol klinken wanneer er op wordt gelopen met schoenen met harde zolen en als er een hard voorwerp op valt.

Kies de juiste materiaaldikte en de installatiemethode afhankelijk van de vlakheid van de ondergrond. Dun KERDI-BOARD (5 mm) moet over het hele oppervlak worden verlijmd.

KERDI-BOARD moet vlak liggend of op een andere geschikte manier worden opgeslagen. Bij opslag in open lucht moet u het product beschermen tegen direct zonlicht en andere weersinvloeden.

Bij het installeren van sanitair, zoals wastafels, wc's of andere zware voorwerpen, moet de verankering in de dragende ondergrond plaatsvinden. In het geval van ondergronden bestaande uit constructies met regelwerk of voorwandinstallaties is een bevestiging in de dragende elementen en een steunpunt in het onderste gedeelte van de objecten vereist, die mogelijk moet worden aangevuld.
