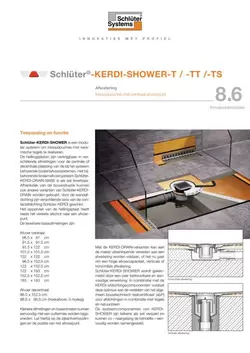

Schlüter-KERDI-SHOWER is een modulair systeem voor het realiseren van inloopdouches met keramische tegels.

De hellingsplaten zijn verkrijgbaar in verschillende afmetingen voor een centrale of decentrale plaatsing van de bij het systeem behorende bodemafvoersystemen. Het bijbehorende bodemafvoersysteem Schlüter-KERDI-DRAIN-BASE is als set leverbaar. Afhankelijk van de bouwsituatie kunnen ook andere varianten van Schlüter-KERDI-DRAIN worden gebruikt. Voor de wandafdichting zijn verschillende sets van de contactafdichting Schlüter-KERDI geschikt.

Het oppervlak van de hellingsplaat heeft reeds het vereiste afschot naar het afvoerpunt.

De leverbare basisafmetingen zijn:

Afvoer centraal:

• 96,5 x 81 cm
• 91,5 x 91,5 cm
• 91,5 x 122 cm
• 101,5 x 101,5 cm
• 122 x 122 cm
• 96,5 x 152,5 cm
• 122 x 152,5 cm
• 122 x 183 cm
• 152,5 x 152,5 cm
• 183 x 183 cm

Afvoer decentraal:

• 96,5 x 152,5 cm
• 96,5 x 96,5 cm (hoekafvoer, 5-hoekig)

Kleinere afmetingen en tussenmaten kunt u eenvoudig met een cuttermes op maat snijden. Let hierbij op de zijkantverhoudingen en de positie van het afvoerpunt.

Met de KERDI-DRAIN varianten kan aan de meest uiteenlopende afwateringseisen worden voldaan, of het nu gaat om een hoge afvoercapaciteit of om een verticale of horizontale afwatering.

Schlüter-KERDI-SHOWER wordt gekenmerkt door een zeer betrouwbare en eenvoudige verwerking. In combinatie met de KERDI-afdichtingscomponenten voldoet deze opbouw aan de vereisten van het algemeen bouwtechnisch testcertificaat (abP) voor afdichtingen in combinatie met tegels en natuursteen.

De systeemcomponenten van KERDI-SHOWER zijn telkens als set verpakt en kunnen zo – naargelang de behoefte – eenvoudig worden samengesteld.

1. Plaats de afvoerbehuizing zo op de ondergrond dat hij overeenkomt met de hellingsplaat en sluit hem met een op maat gesneden afvoerbuis aan op het rioleringsnetwerk.

   Gebruik indien nodig het meegeleverde verloopstuk (DN 40 naar DN 50) voor de aansluiting. Daarna moet u een dichtheidscontrole uitvoeren.

2. De nivelleringslaag (drukvastheid >= 0,3 N/mm²) moet u vakkundig op een draagkrachtige ondergrond aanbrengen. Let erop dat de hele afvoerbehuizing en de afvoerbuis volledig draagkrachtig zijn afgesloten. De bovenkant van de betreffende bodemafvoer doet dienst als afreihulp en ligt gelijk met de bovenkant van de nivelleringslaag. Bij gebruik van een gebonden uitvlakmassa kan het, afhankelijk van de toestand van het oppervlak, raadzaam zijn deze te egaliseren alvorens de hellingsplaat te plaatsen. De verwerkingsvoorschriften van de desbetreffende fabrikant moeten worden opgevolgd.

   Opmerking: Bij contactgeluidvereisten moet de draagkrachtige nivelleringslaag op de contactgeluidsisolatie Schlüter-KERDI-LINE-SR worden aangebracht en aan de randen van geschikte randisolatiestroken worden voorzien.

   Bij de keuze van een geschikte isolatie moet u rekening houden met de maximale samendrukbaarheid CP4 (≤ 4 mm).

3. Vervolgens wordt de hellingsplaat met een hydraulisch afbindende dunbedmortel vol op de voldoende draagkrachtige nivelleringslaag gelijmd.

   Let erop dat u de stootverbinding van de hellingsplaat niet boven de buisdoorvoering van de afvoerbuis legt.

4. Schuif vervolgens het dunbedopzetstuk door de passende uitsparing in de afvoerbehuizing, zodat het oppervlak van de lijmflens gelijk ligt met de hellingsplaat. Voor het inbedden moet eerst een dunbedmortel onder de lijmflens worden aangebracht.
5. Voor het verlijmen van de KERDI-manchet (bij de levering van de afvoerbehuizing KERDI-DRAIN inbegrepen) brengt u op de lijmflens van het dunbedopzetstuk en op de afdichtingsmanchet van de hellingsplaat de afdichtingslijm KERDI-COLL-L aan met behulp van een lijmkam (vertanding 3 x 3 mm of 4 x 4 mm). De KERDI-manchet moet hier volledig worden ingebed. De KERDI-manchet drukt u vast in de lijm door de vlakke zijde van een lijmkam of pleisterspaan er schuin overheen te strijken. Vermijd ingesloten lucht. Houd rekening met de open tijd van de lijm.
6. Voor het afdichten van wandvlakken moet u de afdichtingsmat KERDI 200 over het hele oppervlak aanbrengen. De stootverbindingen van de matten worden in het vlak of verticale hoeken en aan de wand-/vloeraansluitingen met KERDI-KEBA afdichtingsband en Schlüter-KERDI-KERECK hoekstukken met behulp van KERDI-COLL-L verlijmd. Buisdoorvoeringen moeten worden afgedicht met de bij het systeem behorende KERDI-buismanchetten.
   Volg hierbij de productinformatiebladen 8.1 Schlüter-KERDI en 8.4 Schlüter-KERDI-COLL-L.

   Opmerking:
   Als u de wandoppervlakken bekleedt met Schlüter-KERDI-BOARD, kunt u hiermee rechtstreeks een wandafdichting maken (zie productinformatieblad 12.1 Schlüter-KERDI-BOARD). Stootverbindingen en hoeken moeten ook met KERDI-KEBA en KERDI-KERECK met behulp van KERDI-COLL-L worden afgedicht.

7. Zodra de contactafdichting (zoals hiervoor beschreven) gereed is, kunnen de tegels in de dunbedmortel worden geplaatst. Een wachttijd is niet vereist.
8. Bij het plaatsen van de tegels wordt hydraulisch afbindende dunbedmortel direct op de KERDI-manchet aangebracht, waarin de tegels zoveel mogelijk over het hele oppervlak worden ingebed. Het vloeroppervlak kan ongeacht het tegelformaat door normaal personenverkeer worden belast. Als er hogere belastingen worden verwacht (bv. door rolstoelen) dan is een extra lastverdelingslaag of een groter tegelformaat nodig.

   Opmerking:
   Voor toepassingen waarin de afdichtingen CE-conform of overeenkomstig het abP (algemeen bouwtechnisch testcertificaat) moeten zijn, mag enkel voor het systeem goedgekeurde dunbedmortel worden gebruikt.

   Bij het leggen van de vloertegels moet de behuizing van het afvoerrooster met de geïntegreerde stankafsluiter in het dunbedopzetstuk worden geplaatst en het oppervlak worden uitgelijnd, afhankelijk van de dikte van de tegel. Vul de ruimte onder het roosterframe op met tegellijm.

9. Andere bekledingen, zoals coatings, kunststof o.i.d., zijn in overleg mogelijk, maar worden hier niet verder beschreven. Wij geven u op aanvraag graag het nodige advies.

In de hellingsplaat is reeds het vereiste afschot naar een afvoerpunt geïntegreerd. Ze zijn voorzien van een nauwkeurig aangebrachte uitsparing voor het KERDI DRAIN-dunbedopzetstuk met lijmflens.

De hellingsplaat is bruikbaar op verschillende lastdragende ondergronden (bv. hout, mortel, maar ook voor verticale afwatering enz.).

De KERDI-manchet is al af fabriek op de hellingsplaat aangebracht.

Voor een eenvoudigere hantering worden de hellingsplaten samengevouwen geleverd.

De hellingsplaten KERDI-SHOWER-KST 1525 en -KST 1830 bestaan uit 2 delen die met behulp van een sluitende zwaluwstaartconstructie met elkaar kunnen worden verbonden. De verbindingsvoeg moet met KERDI-KEBA en KERDI-COLL-L worden afgedicht.

De hellingsplaat bestaat uit een drukvast, geëxpandeerd polystyreen (EPS).

De afvoerbehuizing is gemaakt van zeer stootvast polypropyleen (PP).

Het dunbedopzetstuk is gemaakt van acrylonitril-butadieen-styreen (ABS) met een bevestigingsflens en daarop een vlies.

De af fabriek aangebrachte Schlüter-KERDI-manchet op de hellingsplaat bestaat uit zacht polyethyleen met een speciaal vliesweefsel aan de bovenkant voor een doeltreffende verankering in de tegellijm of lijm voor andere bekledingen.

Het bij de afdichtingsset Schlüter-KERDI-SHOWER-SKB meegeleverde roestvaststalen rooster is gemaakt van V2A (materiaal 1.4301 = AISI 304).

Materiaaleigenschappen en toepassingsgebieden

De afvoerbehuizing, het dunbedopzetstuk en de afdekkingen zijn, overeenkomstig DIN EN 1253 - afvoeren voor gebouwen, ondergebracht in classificatie K3. De classificatie K3 heeft betrekking op oppervlakken zonder rijverkeer, bijv. natte ruimtes van woningen, verzorgingstehuizen, hotels, scholen en openbare douches.

De toepasbaarheid van het gekozen bodemafvoersysteem moet in specifieke gevallen worden getoetst aan de te verwachten chemische, mechanische of andere belastingen.
