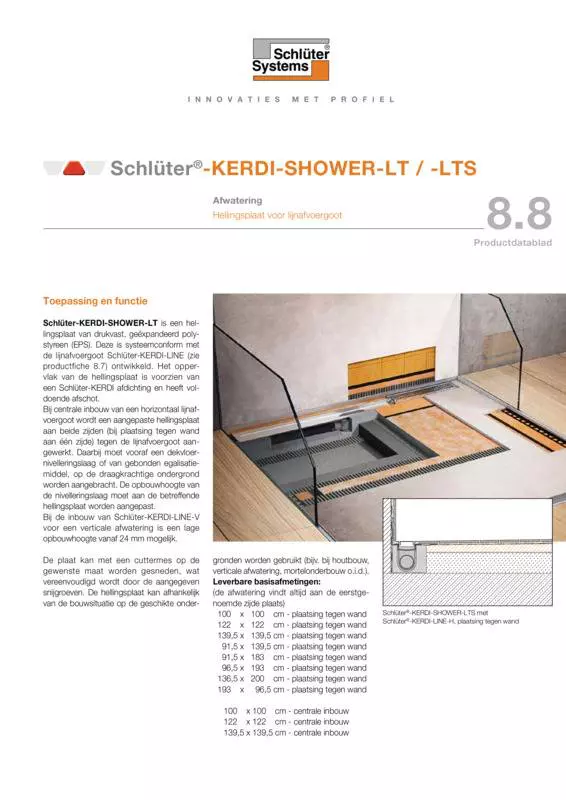

Schlüter-KERDI-SHOWER-LT  Hellingsplaat voor centraal geplaatste lijnafvoergoot

Schlüter-KERDI-SHOWER-LT is een hellingsplaat van drukvast, geëxpandeerd polystyreen (EPS). Deze is ontwikkeld voor de lijnafvoergoten van het Schlüter-KERDI-LINE systeem (zie productinformatieblad 8.7). Het oppervlak van de plaat biedt voldoende afschot en is voorzien van een vastgelijmde Schlüter-KERDI afdichting.

Bij centrale plaatsing van de horizontale lijnafvoergoot, installeert u de hellingsplaat aan weerszijden van de goot. Bij plaatsing tegen de wand komt de plaat aan één zijde tegen de goot. Daarbij moet vooraf een dekvloernivelleringslaag, of van gebonden egalisatiemiddel, op de draagkrachtige ondergrond worden aangebracht. De opbouwhoogte van de nivelleringslaag moet aan de betreffende hellingsplaat worden aangepast.

Bij inbouw van Schlüter-KERDI-LINE-V voor een verticale afwatering is een lage opbouwhoogte vanaf 24 mm mogelijk.

Dankzij de snijgroeven kunt u de plaat eenvoudig met een cuttermes op de gewenste maat snijden. De hellingsplaat kan afhankelijk van de bouwsituatie op geschikte ondergronden worden gebruikt. (bv. hout, mortel, maar ook voor verticale afwatering enz.).

De leverbare basisafmetingen:

(de afwatering vindt altijd plaats aan de eerstgenoemde zijde)

• 100 x 100 cm - plaatsing tegen de wand
• 122 x 122 cm - plaatsing tegen de wand
• 139,5 x 139,5 cm - plaatsing tegen de wand
• 91,5 x 139,5 cm - plaatsing tegen de wand
• 91,5 x 183 cm - plaatsing tegen de wand
• 96,5 x 193 cm - plaatsing tegen de wand
• 136,5 x 200 cm - plaatsing tegen de wand
• 193 x 96,5 cm - plaatsing tegen de wand
• 100 x 100 cm - centrale plaatsing
• 122 x 122 cm - centrale plaatsing
• 139,5 x 139,5 cm - centrale plaatsing

Zie hiervoor ook productinformatieblad 8.7 Schlüter-KERDI-LINE.

1. Bij het installeren van KERDI-LINE-H met horizontale afvoer en stankafsluiter moet u eerst de gootdrager incl. goot nauwkeurig passend monteren. Bij een vlakke ondergrond op de juiste hoogte kan deze met dunbedmortel worden gefixeerd.
2. De nivelleringslaag (drukvastheid >= 0,3 N/mm²) moet u vakkundig op een draagkrachtige ondergrond aanbrengen. Let erop dat de bovenkant van de nivelleringslaag zich ca. 24 mm onder de lijnafvoergoot bevindt. Bij gebruik van een gebonden uitvlakmassa kan het, afhankelijk van de toestand van het oppervlak, raadzaam zijn deze te nivelleren alvorens de hellingsplaat te plaatsen. De verwerkingsvoorschriften van de desbetreffende fabrikant moeten worden opgevolgd.

   Opmerking:
   Indien contactgeluidsverbetering vereist is, moet u onder de nivelleringslaag en de KERDI-LINE-H een geschikte contactgeluidsisolatie (bv. KERDI-LINE-SR) plaatsen, evenals bijbehorende randstroken.

3. Bij inbouw van de verticale lijnafvoergoot KERDI-LINE-V moet de hellingsplaat direct op een geschikte ondergrond op de juiste hoogte worden verlijmd.
4. Overeenkomstig de gekozen afmeting van KERDI-LINE moet u de hellingsplaat bij de aangegeven markeringen met een cuttermes uitsnijden.

   Vervolgens wordt de hellingsplaat met dunbedmortel vol verlijmd, zodat er een vlakke aansluiting met de gootdrager van KERDI-LINE ontstaat. Schuif de kleine uitsparing van het aansluitende hellingsplaatoppervlak hierbij zijdelings onder de flens.

5. De KERDI-manchet die af fabriek aan de lijnafvoergoot is gemonteerd, wordt met de afdichtingslijm Schlüter-KERDI-COLL-L op de aansluitende oppervlakte-afdichting van de hellingsplaat verlijmd.
6. Zodra de contactafdichting volledig gereed is (zie ook productinformatiebladen 8.1 Schlüter-KERDI en 8.4 Schlüter-KERDI-COLL-L), kunt u de tegels in de dunbedmortel leggen. Een wachttijd is niet vereist.
7. Bij het plaatsen van de tegels wordt hydraulisch afbindende dunbedmortel direct op de KERDI-afdichting aangebracht, waarin de tegels zoveel mogelijk over het hele oppervlak worden ingebed.

   Opmerking: Voor toepassingen waarin de KERDI-afdichtingen met een bouwtechnisch testcertificaat (abP) of CE-conformiteit vereist zijn, mag enkel met KERDI voor het systeem goedgekeurde dunbedmortel worden gebruikt. De overeenkomstige lijmtypes worden u op aanvraag meegedeeld.

8. Andere bekledingen, zoals coatings, kunststof bekledingen e.d., zijn in principe mogelijk, maar worden hier niet verder beschreven en moeten indien nodig worden gecontroleerd. Onze technische verkoopafdeling geeft u op aanvraag graag het nodige advies.

De hellingsplaat bestaat uit drukvast, geëxpandeerd polystyreen (EPS). De hellingsplaat is aan het oppervlak met een KERDI-afdichting vastgelijmd.

Schlüter-KERDI is een afdichtingsmat van zacht polyethyleen, die aan de bovenzijde is voorzien van een speciaal vliesweefsel voor een doeltreffende verankering in de tegellijm en ander bekledingsmateriaal.

Materiaaleigenschappen en toepassingsgebieden

Schlüter-KERDI-SHOWER-L in combinatie met de lijnafvoergoot KERDI-LINE behoren, volgens de norm NEN EN 1253 "Afvoerputten en -goten voor gebouwen" tot klasse K3. Dit zijn oppervlakken zonder verkeer, bv. natte ruimten in woningen, verzorgingstehuizen, hotels, scholen en openbare doucheruimtes. Het vloeroppervlak kan ongeacht het tegelformaat door normaal personenverkeer worden belast. Als er hogere belastingen worden verwacht (bv. door rolstoelen) dan is een extra lastverdelingslaag of een groter tegelformaat nodig. De toepasbaarheid van KERDI-SHOWER-L moet in specifieke gevallen worden getoetst aan de te verwachten chemische, mechanische of andere belastingen.
