Schlüter-DITRA-PS Zelfklevende ontkoppelingsmat

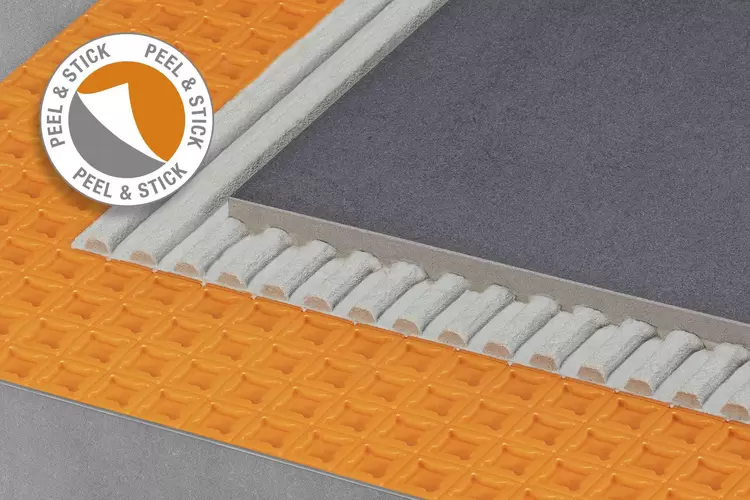

Handig, tijd- en materiaalbesparend en bovendien net zo betrouwbaar wat betreft ontkoppeling, lastverdeling en dampdruknivellering als onze klassieke Schlüter-DITRA: de waterdichte ontkoppelingsmat Schlüter-DITRA-PS (PS staat voor Peel & Stick, dus verwijderen en kleven) is voorzien van een zelfklevend draagvlies, waardoor een directe plaatsing op een geschikte ondergrond mogelijk is zonder tegellijm. Hierdoor kunt u de positionering tijdens de plaatsing flexibel aanpassen – voor een nog eenvoudigere verwerking.

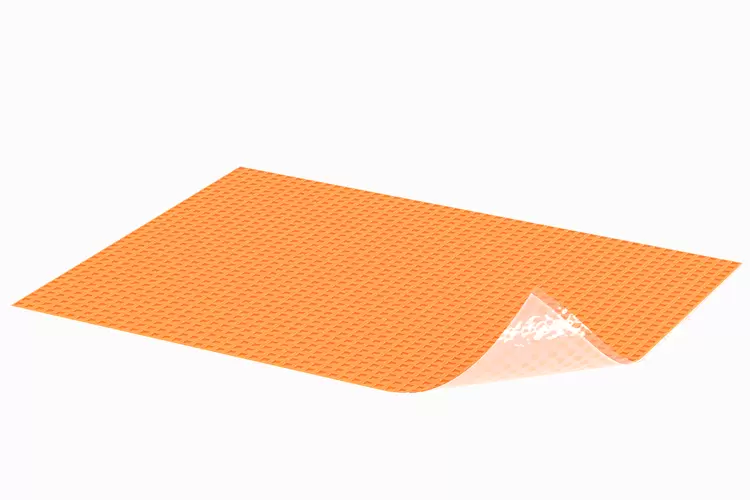

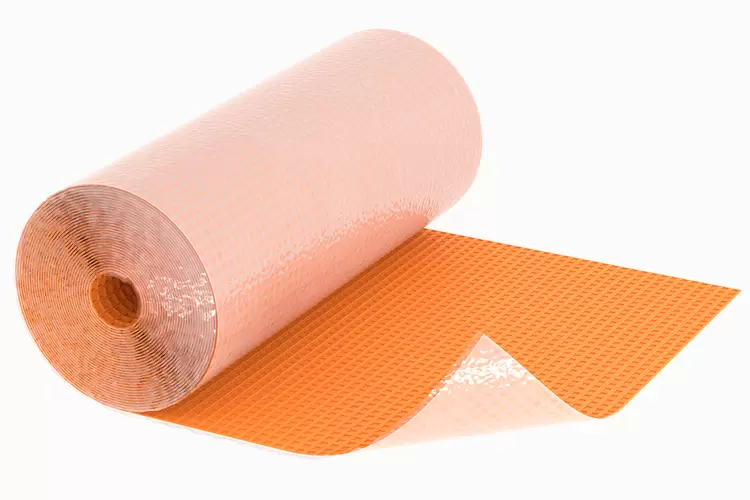

De DITRA-PS is, afhankelijk van de behoefte, op rol of als mat verkrijgbaar. Dankzij het beproefde Easycut-snijraster is op maat snijden geen enkel probleem. De kwadratisch verdiepte oppervlakken in het Easyfill-design garanderen bovendien, net zoals bij het origineel, dat de tegellijm snel aan de bovenkant kan worden aangebracht.
- Easycut
- Easyfill
Functie
Schlüter-DITRA-PS is een polypropyleenmat met een Easycut-snijraster en kwadratisch verdiepte oppervlakken met Easyfill-design, die aan de achterzijde is voorzien van een zelfklevend hechtvlies.
Het vormt een universele ondergrond voor tegelbekledingen als ontkoppelingslaag en dampdruknivellering.
DITRA-PS is alleen toegestaan voor gebruik op de vloer in binnentoepassingen. Ondergronden waarop deze wordt geplaatst, moeten effen, schoon, stofvrij, droog, glad, vast en draagkrachtig zijn. Ze mogen ook niet doorbuigen. Verwijder de beschermfolie van DITRA-PS en plaats de mat op de ondergrond. De mat kan worden geherpositioneerd zolang er geen druk op wordt uitgeoefend. Zodra er echter druk wordt uitgeoefend, wordt de mat door de kleefstof vast met de ondergrond verbonden.
Meteen na het verlijmen van de mat kan de tegelbekleding overeenkomstig de geldige verwerkingsvoorschriften vakkundig volgens het dunbedprocedé worden geplaatst.
Samenvatting van functies
a) Ontkoppeling
Schlüter-DITRA-PS ontkoppelt de bekleding van de ondergrond en neutraliseert op die manier de spanningen tussen de ondergrond en de tegelbekleding die het gevolg zijn van onderlinge vormveranderingen. Tevens worden spanningsscheurtjes uit de ondergrond overbrugd zonder dat ze aan de tegelbekleding worden doorgegeven.
b) Afdichting
DITRA-PS is waterdicht en kan in natte ruimtes worden toegepast, wanneer de stootnaden van de matten worden afgedicht met Schlüter-KERDI-KEBA en Schlüter-KERDI-COLL-L.
Let op: DITRA-PS heeft geen certificering conform ETA of abP. Indien nodig, adviseren wij het gebruik van de originele Schlüter-DITRA die met dunbedmortel op de ondergrond wordt verlijmd.
c) Dampdruknivellering
De ononderbroken luchtkanalen aan de onderzijde van DITRA-PS zorgen ervoor dat de dampspanning uit de ondergrond wordt genivelleerd.
d) Spreiding van de belasting (lastoverdracht)
Vloertegels geplaatst op DITRA-PS moeten minstens 5 x 5 cm groot zijn en een minimale dikte van 5,5 mm hebben.

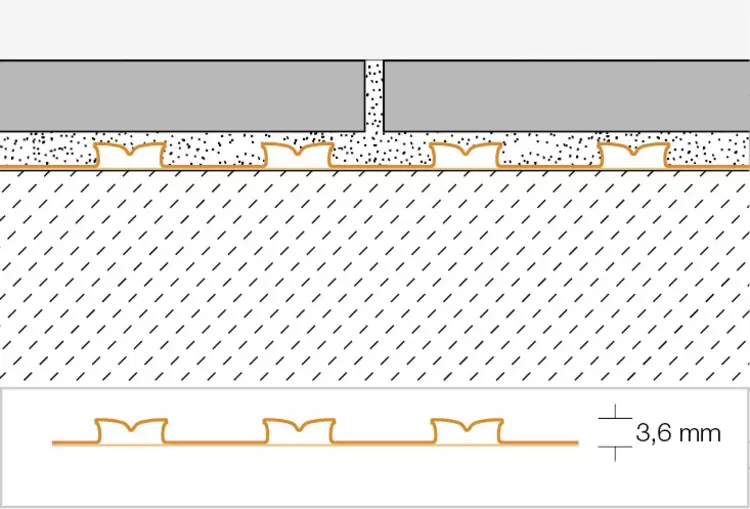

DITRA-PS leidt de belasting op de tegelbekleding rechtstreeks af naar de ondergrond via de met dunbedmortel gevulde kwadratische uitdiepingen. Daardoor zijn de op DITRA-PS geplaatste tegelbekledingen hoog belastbaar. Bij een hogere belasting (bijv. in commerciële ruimtes) en hoge te verwachten puntbelastingen (bijv. door een vleugelpiano, pompwagen, stelling) moeten de dikte en de drukstabiliteit van de tegels worden afgestemd op het toepassingsgebied. De in Duitsland geldende voorschriften en tegeldikte van het ZDB-normblad "Mechanisch zwaar belastbare keramische vloerbekledingen" moeten in acht worden genomen.
In geval van zware belastingen moeten de tegels vol in de tegellijm worden ingebed. Vermijd slagbelastingen met harde voorwerpen op keramische bekledingen.
e) Hechtcontact
DITRA-PS bereikt een uitstekende hechting op de ondergrond dankzij de speciale kleefstof op het draagvlies aan de achterzijde en de mechanische verankering van de dunbedmortel in de ingesneden kwadratische uitdiepingen zorgt voor een goede hechting van de tegelbekleding.
Verwerking
- De ondergrond mag geen bestanddelen bevatten die de hechting nadelig beïnvloeden en moet draagkrachtig en vlak zijn. Eventuele nivelleringsmaatregelen moeten worden uitgevoerd voordat DITRA-PS wordt geplaatst.
- De ondergrond moet stofvrij zijn alvorens het materiaal te plaatsen en dient daarom grondig te worden gereinigd.
Opmerking: Een primer voor de ondergrond is niet per se vereist, maar indien nodig kan een voorbehandeling worden uitgevoerd met een in de handel verkrijgbare dispersie zonder grove korrel, zoals kwartszand of vergelijkbaar. - De ontkoppelingsmat DITRA-PS wordt op maat gesneden en aangebracht. Vervolgens wordt de beschermfolie aan de achterzijde van het zelfklevende vlies verwijderd en de mat met behulp van een strijkbord of een aandrukrol (-wals) over het volledige oppervlak op de ondergrond aangedrukt. Het is zinvol om DITRA-PS al bij het leggen precies uit te lijnen en strak aan te halen door er lichtjes aan te trekken.
- Om te voorkomen dat de geplaatste DITRA-PS beschadigd raakt of van de ondergrond loskomt, wordt aangeraden de mat tegen mechanische belasting te beschermen, bijv. door er loopplanken overheen te leggen (vooral in loopgedeeltes voor materiaaltransport).
- Zodra DITRA-PS is verlijmd, kunnen de tegels volgens het dunbedprocedé worden geplaatst in een dunbedmortel die op de bekleding is afgestemd. De vertanding van de lijmkam moet afgestemd zijn op het tegelformaat. Houd rekening met de verwerkingstijd van de dunbedmortel. Hierin worden de tegels dan over het gehele oppervlak ingebed. Vooral bij mechanisch zwaar belaste bekledingen dient men met een volvlakke plaatsing rekening te houden volgens de regels van de kunst.
Opmerking: In één bewerking kunnen eerst de kwadratisch uitdiepingen met de gladde zijde van de lijmkam worden opgevuld (benodigde mortel ca. 2,0 kg/m²) en dan de dunbedmortel met een geschikte vertanding worden doorgekamd. Als alternatief kan, afhankelijk van het formaat of de omstandigheden ter plaatse, het zinvol zijn eerst de uitdiepingen te vullen met tegellijm die voor de plaatsing wordt gebruikt. Zodra het uitgevlakte oppervlak begaanbaar is, kunnen de tegels worden geplaatst. De ondergrond moet voor het plaatsen van het materiaal stofvrij worden gemaakt; indien nodig moet het worden gereinigd of in geval van twijfel kan een primer worden aangebracht.
Ga op voorhand na of de verschillende materialen compatibel zijn. Bij gebruik van bekledingsmateriaal met een kantlengte ≥ 30 cm adviseren wij een snelhardende tegellijm met kristallijne waterafbinding voor een snelle hechting en droging van de mortel. - Voor bewegingsvoegen, zoals veldbegrenzings-, rand- en aansluitvoegen, moeten de desbetreffende voorschriften in het datablad en de gebruikelijke regels van de kunst worden opgevolgd.
Afdichting met Schlüter-DITRA-PS
Bij zorgvuldige afdichting van de stootnaden van de matten en de aansluitingen aan inbouwelementen en opgaande constructies kan DITRA-PS worden gebruikt als afdichting, indien geen gecertificeerde contactafdichting is vereist.
Indien een algemeen bouwtechnisch testcertificaat (abP) of een Europese goedkeuring (ETA = European Technical Assessment) vereist is, moeten de varianten van DITRA voor verlijming in dunbedmortel worden gebruikt die over de desbetreffende goedkeuring beschikken.
DITRA-PS beschermt de onderconstructie tegen schade door indringend vocht en agressieve stoffen. Voor het afdichten van de naden, moet afdichtingslijm Schlüter-KERDI-COLL-L op de stootnaden worden aangebracht en afdichtingsband Schlüter-KERDI-KEBA over een breedte van minstens 12,5 cm op de naden worden ingebed.
Voor het afdichten van vloer-/wandaansluitingen wordt KERDI-KEBA in de aanbevolen breedte op de vloer op DITRA-PS en tegen de wand rechtstreeks op de ondergrond verlijmd. De overlapping van de dichtingsband moet minimaal 5 cm bedragen. Ook aansluitingen op vaste inbouwelementen, zoals deur- en raamelementen van metaal, hout of kunststof, kunnen met KERDI-KEBA tot stand worden gebracht. Hiervoor wordt eerst Schlüter-KERDI-FIX op het kleefvlak van de inbouwelementen aangebracht. De resterende breedte wordt met KERDI-COLL-L over het gehele oppervlak op DITRA-PS verlijmd.
Er moet vooraf worden gecontroleerd of KERDI-FIX geschikt is voor het desbetreffende materiaal van de inbouwelementen. Aan bestaande bewegingsvoegen of bouwscheidingsvoegen moet DITRA-PS worden onderbroken en op de stootnaadverbindingen moet Schlüter-KERDI-FLEX worden verlijmd.
KERDI-FLEX moet ook bij flexibele randafsluitingen worden gebruikt. Als alternatief kan hier ook KERDI-KEBA worden gebruikt wanneer een overeenkomstige lus wordt gevormd.
Ondergronden voor Schlüter-DITRA-PS
De ondergrond waarop DITRA-PS moet worden geplaatst, dient altijd gecontroleerd te worden op geschiktheid zoals bijv. effenheid, draagkracht, zuiverheid en compatibiliteit. Bestanddelen die een goede hechting verhinderen, moeten van het oppervlak worden verwijderd. Het uitvlakken van oneffenheden of het uitvoeren van een nivellerings- of hellingslaag moet gebeuren vóór het aanbrengen van DITRA-PS.
Beton
Beton is onderhevig aan langdurige vormveranderingen door krimp. Bij beton en voorgespannen beton kunnen bovendien spanningen optreden ten gevolge van doorbuiging.
Door het gebruik van DITRA-PS worden de ontstane spanningen tussen het beton en de vloertegels opgevangen, zodat de tegels onmiddellijk kunnen worden geplaatst zodra het beton voldoende stabiel is.
Cementdekvloer
Cementdekvloeren moeten volgens de geldende voorschriften ten minste 28 dagen zijn uitgehard en een restvochtgehalte van minder dan 2 CM-% hebben voordat de tegels kunnen worden gelegd. Vooral zwevende en verwarmde dekvloeren kunnen ten gevolge van belastingen en temperatuurveranderingen ook achteraf nog vervormen of barsten. Bij gebruik van DITRA-PS kunnen de tegels op verse cementdekvloeren worden geplaatst, zodra deze een voldoende droog oppervlak hebben (dit is na ca. 3-5 dagen het geval bij een standaard cementdekvloer en goede ventilatie). Eventuele barsten en vervormingen van de dekvloer die achteraf optreden, worden door DITRA-PS geneutraliseerd en kunnen niet naar de tegelbekleding worden overgedragen.
Calciumsulfaatdekvloer
Een calciumsulfaatdekvloer (anhydrietdekvloer) mag bij het plaatsen van tegels volgens de geldende voorschriften max. 0,5 CM-% restvochtgehalte bevatten. Door het gebruik van DITRA-PS kan al bij een restvochtigheid van minder dan 2 CM-% een tegelbekleding worden aangebracht. Indien nodig, moet het dekvloeroppervlak worden voorbehandeld volgens de voorschriften en instructies van de fabrikant (schuren, voorstrijken). Vervolgens kan DITRA-PS op de voorbehandelde dekvloer worden vastgelijmd. De dekvloer wordt aan de bovenkant door DITRA-PS tegen indringend vocht beschermd. Omdat calciumsulfaatdekvloeren gevoelig zijn voor vocht, moeten ze worden beschermd tegen bijkomende vochtbelasting, onder andere uit de ondergrond.
Verwarmde dekvloer
DITRA-PS kan ook op verwarmde dekvloeren worden toegepast volgens de hierboven genoemde instructies (m.b.t. cement, calciumsulfaat). Bij het gebruik van DITRA-PS kan de bekledingsconstructie al 7 dagen na voltooiing worden verwarmd. Beginnend bij 25 °C kan de aanvoertemperatuur daarbij dagelijks met max. 5 °C tot de gebruikstemperatuur van max. 40 °C worden verhoogd. De door DITRA-PS gevormde luchtkanalen zorgen voor een snelle en gelijkmatige verdeling van de warmte onder de tegelbekleding.
Opmerking: Voor vloerverwarmingen verwijzen wij naar ons systeem Schlüter-BEKOTEC-THERM als de klimaatregelende tegelvloer. DITRA-PS is tevens geschikt als ontkoppeling voor vloerverwarmingen met dunne, elektrische verwarmingsmatten. Schlüter-DITRA-PS kan daarbij onder of op de verwarmingsmat worden gelegd. De beste ontkoppeling wordt verkregen door ze op de verwarmingsmat te plaatsen. Voor een elektrische vloer-/wandtemperatuurregeling is met Schlüter-DITRA-HEAT / -HEAT-PS een speciale ontkoppelingsmat ontwikkeld voor het aanbrengen van bij het systeem horende verwarmingskabels. Zie hiervoor productfiches 6.4 en 6.5.
Droge dekvloerelementen
Na vakkundige installatie volgens de voorschriften van de fabrikant voor droge dekvloerelementen kan bij gebruik van DITRA-PS het maximale tegelformaat naar wens worden gekozen.
Kunststofbekledingen en coatings
De oppervlakken moeten voldoende draagkrachtig en zo uitgevoerd of voorbehandeld zijn dat de kleefstof aan de achterzijde van het DITRA-PS draagvlies hierop kan hechten. Controleer eerst of de kleefstof compatibel is met de ondergrond. DITRA-PS mag alleen op bekledingen zonder oplosmiddel of weekmakers worden aangebracht; ook moeten bekledingen olievrij zijn.
Spaan- en multiplexplaten
Deze materialen zijn in bijzondere mate onderhevig aan vormveranderingen onder invloed van vocht (of sterk wisselende luchtvochtigheid). Daarom dienen spaan- of multiplexplaten te worden gebruikt die een vochtwerende behandeling hebben ondergaan. De dikte van de platen moet zo worden gekozen dat ze in combinatie met een geschikte draagconstructie voldoende vormvast zijn. Voor de bevestiging worden schroeven op een korte tussenafstand aangebracht. De naden moeten van het tand/groeftype en verlijmd zijn. Ten opzichte van aangrenzende constructie-elementen moet een randvoeg van ca. 10 mm worden voorzien. DITRA-PS neutraliseert de spanningen die in de tegelbekleding kunnen optreden en voorkomt bovendien dat er vocht indringt.
Plankenvloeren
Mits de plankenvloer voldoende draagkrachtig, vastgeschroefd en van het tand/groeftype is, kunnen keramische bekledingen er in principe rechtstreeks op worden gelegd. Alvorens DITRA-PS op de plankenvloer aan te brengen, dient het vochtgehalte ervan in evenwicht te zijn. Een bewezen oplossing is in dit geval het aanbrengen van een extra laag spaan- of multiplexplaten. Oneffen vloeren moeten vooraf door geschikte maatregelen worden genivelleerd.
Materiaal
Schlüter-DITRA-PS is een folie van polypropyleen met kwadratisch verdiepte oppervlakken met een Easyfill-design en een Easycut-snijraster. Het draagvlies dat aan de achterzijde is aangebracht, is voorzien van een speciale, thermoplastische, niet in water oplosbare en oplosmiddelvrije kleefstof. De gemeten dikte inclusief reliëfstructuur bedraagt ca. 3,6 mm.
DITRA-PS is niet UV-bestendig en dient tegen intensieve zonnestralen te worden beschermd. Deze moet droog en vorstvrij worden opgeslagen. DITRA-PS moet bij omgevingstemperatuur tussen 5-30°C worden verwerkt.
Materiaaleigenschappen en toepassingsgebieden
Schlüter-DITRA-PS is onrotbaar, elastisch en barstoverbruggend. Bovendien is er de hoogst mogelijke bestendigheid tegen de inwerking van waterige oplossingen, zouten, zuren en logen, en tegen talrijke organische oplosmiddelen, alcoholen en oliën. De kleefstof is niet in water oplosbaar en hecht permanent op oplosmiddelvrije, weekmakervrije en olievrije bekledingen.
Rekening houdend met de te verwachten concentratie, temperatuur en inwerkingsduur moet de bestendigheid tegen speciale projectspecifieke belastingen afzonderlijk worden getest. De waterdampdiffusiedichtheid is relatief hoog. Het materiaal is fysiologisch zonder bezwaar. De beschermfolie van polyethyleen aan de achterzijde is, net als het verpakkingsmateriaal, volledig recyclebaar.
DITRA-PS leent zich voor uiteenlopende toepassingsgebieden. De geschiktheid bij chemische of mechanische belastingen moet voor de specifieke toepassing worden gecontroleerd. Hierna kunnen slechts enkele algemene aanwijzingen worden gegeven.
Bekledingen op DITRA-PS kunnen naargelang de vloerconstructie hol klinken wanneer erover wordt gelopen met schoenen met harde zolen en/of als een hard voorwerp erop valt.
DITRA-PS is alleen toegestaan voor gebruik op de vloer in binnentoepassingen.
Onderhoud & Verzorging
De op DITRA-PS gebruikte dunbedmortel en het bekledingsmateriaal moeten op het toepassingsgebied zijn afgestemd en aan de geldende voorschriften voldoen.
Bij plaatsing van vochtgevoelige bekledingsmaterialen (bijv. natuursteen of kunstharsgebonden tegels) en in geval van vocht uit de ondergrond (bijv. bij verse dekvloeren) dient DITRA-PS als afdichtingslaag te worden gebruikt.
Het gebruik van snelhardende dunbedmortel kan bij bepaalde werkzaamheden een voordeel zijn. Bij looppaden, bijv. om materiaal aan te voeren, moeten ter bescherming van DITRA-PS loopplanken worden gelegd.
Opmerkingen i.v.m. bewegingsvoegen
Schlüter-DITRA-PS moet boven aanwezige bewegingsvoegen worden doorgesneden. Bewegingsvoegen moeten overeenkomstig de geldende verwerkingsvoorschriften worden overgenomen in de tegelbekleding.
Boven schijnvoegen ("insnijdingen") en werkvoegen (ontstaan na een werkonderbreking) kan DITRA-PS zonder verdere voorbehandeling worden geplaatst, deze voegen hoeven niet in de tegelbekleding te worden overgenomen.
Grotere bekledingsoppervlakken op de DITRA-PS mat dienen volgens de geldende voorschriften met bewegingsvoegen in velden te worden ingedeeld.
Afhankelijk van de onderliggende constructie kunnen ook kleinere velden nodig zijn. Wij verwijzen in dit verband naar het gebruik van de verschillende profieltypes Schlüter-DILEX. Boven bouwscheidingsvoegen moeten afhankelijk van de te verwachten bewegingen geschikte profielen worden aangebracht, zoals Schlüter-DILEX-BT of -DILEX-KSBT.
Aan bekledingsranden, bijv. aan opgaande constructies of wanden, moet randinsluiting worden voorkomen. Randvoegen en aansluitvoegen moeten beantwoorden aan de regels van de kunst en voldoende breed zijn om spanningen uit te sluiten. Wij verwijzen naar het gebruik van de verschillende profieltypes uit de Schlüter-DILEX serie.
