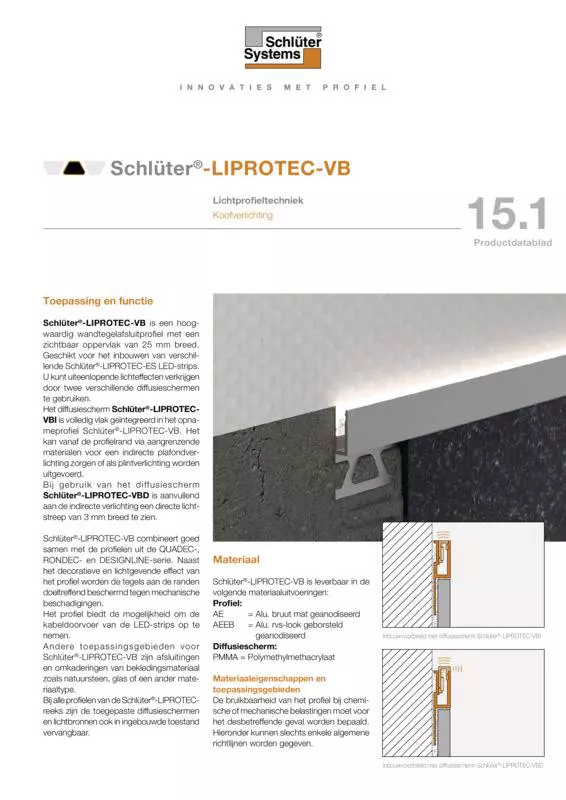

Schlüter-LIPROTEC-VB is een hoogwaardig tegelafsluitprofiel voor wanden met een 25 mm breed zichtbaar vlak. Het is geschikt voor het inbouwen van verschillende Schlüter-LIPROTEC-ES LED-strips.

U kunt uiteenlopende lichteffecten creëren door twee verschillende diffusieschermen te gebruiken.

Het diffusiescherm Schlüter-LIPROTEC-VBI is volledig vlak geïntegreerd met het opnameprofiel Schlüter-LIPROTEC-VB. Hierdoor is een indirecte verlichting vanaf de profielrand over het aangrenzende materiaal als koofverlichting naar het plafond is mogelijk.

Bij gebruik van het diffusiescherm Schlüter-LIPROTEC-VBD is naast een indirecte verlichting ook een directe lichtstreep van 3 mm breed te zien.

LIPROTEC-VB past goed bij de profielen uit de series QUADEC, RONDEC en DESIGNLINE.

Naast het decoratieve en lichtgevende effect van het profiel worden de tegel aan de randen doeltreffend beschermd tegen mechanische beschadiging.

De kabel van de LED-strip kunt u door het profiel voeren.

Andere toepassingsgebieden voor LIPROTEC-VB zijn de afsluitingen en omkaderingen van bekledingsmateriaal, zoals natuursteen, glas en een ander materiaal.

Bij alle profielen van de Schlüter-LIPROTEC-serie zijn de diffusieschermen en lichtbronnen ook in ingebouwde toestand vervangbaar.

Opmerking: Voor de montage van de lichttechniek en de planning en positionering van de bekabeling moet de desbetreffende montagehandleiding van Schlüter-LIPROTEC in acht worden genomen.

1. Schlüter-LIPROTEC-VB moet worden afgestemd op de tegeldikte.
2. Boor de kabeldoorvoer in het profiel en ontbraam het boorgat.
3. Breng op de plaats waar de tegelbekleding moet worden begrensd, tegellijm aan met een getande lijmkam. Als LIPROTEC-VB op de buitenhoek van een wand wordt verwerkt, wordt eerst één wand volledig betegeld, waarna bij de hoek van de tweede wand tegellijm wordt aangebracht.
4. Druk LIPROTEC-VB met het geperforeerde bevestigingsvlak in het lijmbed en lijn het uit. Let op de kabeldoorvoer.
5. Het trapeziumvormig geperforeerde bevestigingsvlak volledig met tegellijm bestrijken.
6. De aangrenzende tegels moeten goed worden aangedrukt en zo worden uitgelijnd dat de bovenste rand van het profiel gelijkloopt met de tegel. De tegels moeten ter hoogte van het profiel vol in de lijm worden geplaatst.
7. Laat tussen het profiel en de tegels een voeg van ongeveer 2 mm.
8. De voegruimte tussen de tegel en het profiel moet volledig met voegmortel worden opgevuld.
9. Gebruik voor gevoelige oppervlakken materiaal en gereedschap die geen krassen of beschadigingen veroorzaken. Vervuiling door mortel of tegellijm moet meteen worden verwijderd.
10. Zaag de profielen in verstek om hoeken te vormen.

Schlüter-LIPROTEC-VB is verkrijgbaar in de volgende materiaaluitvoeringen:

Profiel:

• AE = Alu. bruut mat geanodiseerd
• AEEB = Alu. rvs-look geborsteld geanodiseerd

Diffusiescherm:

• PMMA = Polymethylmethacrylaat

Materiaaleigenschappen en toepassingsgebieden:

De geschiktheid van het profiel bij chemische of mechanische belastingen moet in de specifieke toepassing worden nagegaan.

Hierna kunnen slechts enkele algemene richtlijnen worden gegeven.

Schlüter-LIPROTEC-VB-AE /-AEEB (aluminium geanodiseerd): Het aluminium heeft door de anodisatielaag een veredeld oppervlak dat bij normaal gebruik niet meer verandert.

Beschadigingen aan de anodisatielaag kunnen enkel worden hersteld door ze te overlakken.

Zichtbare oppervlakken moeten worden beschermd tegen schurende of krassende belasting. Aluminium is gevoelig voor alkalische invloeden. Cementhoudende materialen werken in combinatie met vocht alkalisch en kunnen, afhankelijk van de concentratie en de inwerkingsduur, tot corrosie leiden (vorming van aluminiumhydroxide). Daarom moet mortel of voegmateriaal op zichtbare vlakken onmiddellijk worden verwijderd en mogen vers geplaatste bekledingen niet met folie worden afgedekt.

De LIPROTEC diffusieschermen bestaan uit licht gestructureerd, doorschijnend thermoplastisch PMMA (polymethylmethacrylaat).

Zichtbare oppervlakken moeten worden beschermd tegen schurende of krassende belasting. Mortel of voegmateriaal moet onmiddellijk worden verwijderd.

Alcoholische belasting (bijv. spiritus) of het gebruik van reinigingsmiddelen met een tensidegehalte > 5% kunnen het diffusiescherm beschadigen.

Opmerking: De profielen en hun diffusieschermafdekking moeten zo worden geplaatst dat er zich geen water in kan verzamelen.
