Schlüter-LIPROTEC-WSK  Draagprofiel met kabelkanaal

Wilt u voorgeplaatste wandpanelen, bijv. van KERDI-BOARD constructieplaten, verlichten en tegelijkertijd de kabels netjes verbergen? Dan kunt u vertrouwen op LIPROTEC-WSK. Dit draagprofiel van geanodiseerd aluminium heeft een geïntegreerd kabelkanaal en is verkrijgbaar in een lengte van 2,5 meter. Met behulp van bijpassende LED-strips (warm wit, neutraal wit of RGB+W regelbaar) en diffusieschermen voor directe (LIPROTEC-WSD) of indirecte verlichting (LIPROTEC-WSI) kunt u sfeervolle lichtaccenten plaatsen.


  • Plafond
  • Wand binnentoepassing
  • Douchewanden
  • Als set verkrijgbaar

Schlüter-LIPROTEC-WSK  Draagprofiel met kabelkanaal

Productfoto LIPROTEC-WSK 1©Schlüter-Systems KG
Doorsnedetekening LIPROTEC-WSK 1©Schlüter-Systems KG
zoom_out_map search
Productfoto LIPROTEC-WSK 1
Doorsnedetekening LIPROTEC-WSK 1










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Schlüter-LIPROTEC-WSK zijn hoogwaardig draagprofielen voor de plaatsing van verschillende Schlüter-LIPROTEC-ES LED-strips.

In combinatie met KERDI-BOARD constructieplaten kan een terugspringende indirecte of directe verlichting bij voorzetwanden worden gerealiseerd.

U kunt uiteenlopende lichteffecten creëren door twee verschillende diffusieschermen te gebruiken.

LIPROTEC-WSK beschikt bovendien over een verborgen kabelkanaal voor een eenvoudige installatie van de voedingskabels.

Het diffusiescherm Schlüter-LIPROTEC-WSI ligt op gelijke hoogte van de korte zijde van LIPROTEC-WSK. Hierdoor is een terugspringende, indirecte verlichting via aangrenzende materialen mogelijk.

Bij gebruik van het diffusiescherm Schlüter-LIPROTEC-WSD is naast een indirecte verlichting ook een directe verlichting mogelijk. Afhankelijk van de toepassing, in de hoek of geïntegreerd in de bekleding, bestaat de mogelijkheid de hoeveelheid van directe verlichting te bepalen.

Bij alle profielen van de LIPROTEC-serie zijn de diffusieschermen en lichtbronnen ook in ingebouwde toestand vervangbaar.

Als toebehoren zijn bijpassende eindkapjes verkrijgbaar.

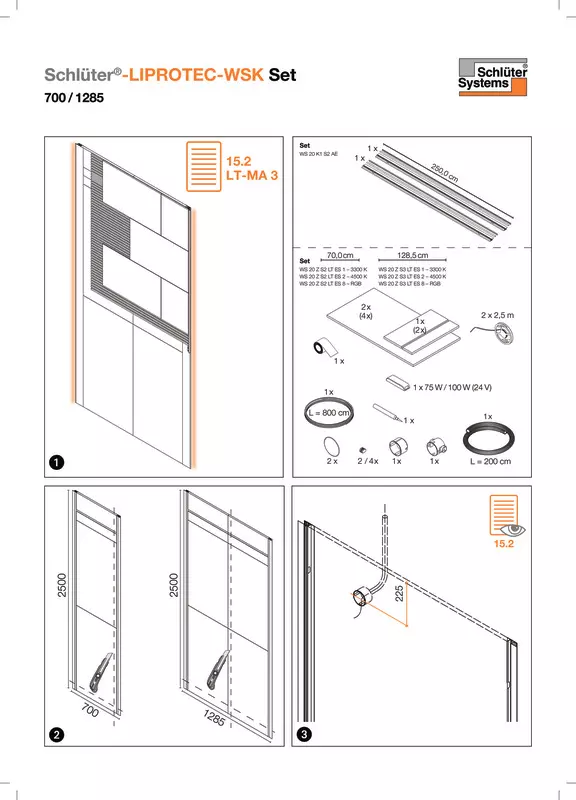

LIPROTEC-WSK profielen zijn ook verkrijgbaar als complete set in het formaat 120 x 93 cm - reeds in verstek gezaagd. Er zijn ook complete sets verkrijgbaar met een breedte van 70 cm of 128,5 cm en een lengte van 250 cm.

Opmerking: Voor de montage van de lichttechniek en de planning en positionering van de bekabeling moeten de desbetreffende montagehandleidingen van Schlüter-LIPROTEC in acht worden genomen, vooral bij de LIPROTEC-set varianten.

  1. Boor een kabeldoorvoer in het profiel en ontbraam het boorgat.
  2. Schlüter-LIPROTEC-WSK wordt verlijmd met de montagelijm Schlüter-KERDI-FIX of gelijkwaardig materiaal. Op het te verlijmen oppervlak van het profiel wordt een lijmril aangebracht. Het profiel wordt vervolgens gepositioneerd. Vóór het aanbrengen van de montagelijm moeten de lijmvlakken worden ontdaan van stof of vet die de hechting verhinderen.
  3. Uitpuilende, overtollige lijm moet met een geschikt reinigingsmiddel worden verwijderd.
  4. Om de hechting te verzekeren tussen het gladde aluminium oppervlak en de tegel, wordt het zelfklevende hechtvlies Schlüter-DESIGNBASE-HVL aangebracht.

Schlüter-LIPROTEC-WS /-WSQ /-WSK zijn verkrijgbaar in de volgende materiaaluitvoeringen:

Profiel:

  • AE = Alu. bruut mat geanodiseerd

Diffusieschermen:

  • PMMA = Polymethylmethacrylaat

Materiaaleigenschappen en toepassingsgebieden

De geschiktheid van het profiel bij chemische of mechanische belastingen moet in de specifieke toepassing worden nagegaan.

Hierna kunnen slechts enkele algemene richtlijnen worden gegeven.

LIPROTEC-WSK-AE (aluminium geanodiseerd): Het aluminium heeft door de anodisatielaag een veredeld oppervlak dat bij normaal gebruik niet meer verandert.

Beschadigingen aan de anodisatielaag kunnen enkel worden hersteld door ze te overlakken.

Zichtbare oppervlakken moeten worden beschermd tegen schurende of krassende belasting. Aluminium is gevoelig voor alkalische invloeden. Cementhoudende materialen werken in combinatie met vocht alkalisch en kunnen, afhankelijk van de concentratie en de inwerkingsduur, tot corrosie leiden (vorming van aluminiumhydroxide). Daarom moet mortel of voegmateriaal op zichtbare vlakken onmiddellijk worden verwijderd en mogen vers geplaatste bekledingen niet met folie worden afgedekt.

De LIPROTEC diffusieschermen bestaan uit licht gestructureerd, doorschijnend thermoplastisch PMMA (polymethylmethacrylaat).

Alcoholische belasting (bijv. spiritus) en het gebruik van reinigingsmiddelen met een tensidegehalte > 5% kunnen het diffusiescherm beschadigen.

Opmerking: De profielen en hun diffusieschermafdekking moeten zo worden geplaatst dat er zich geen water in kan verzamelen.

Schlüter-LIPROTEC-WSK vergt geen speciale reiniging of onderhoud. Voor gevoelige oppervlakken mogen geen schurende reinigingsmiddelen worden gebruikt.

Beschadigingen aan de anodisatielaag kunnen enkel worden hersteld door ze te overlakken.

Voor alle reinigingsmiddelen geldt dat ze vrij moeten zijn van zout- en vloeizuren.

De geringe warmteontwikkeling van de in het profiel geplaatste LED-strip kan leiden tot verschillende uitzettingen van het profiel en het gebruikte diffusiescherm.
