Schlüter-LIPROTEC-LLE  Draagprofiel

Met lichtstrepen kunt u ook doelbewust accenten plaatsen, vooral fraai in wandhoeken of de overgang naar het plafond. Hiervoor hebben we het weergegeven draagprofiel in ons assortiment. Het is gemaakt van hoogwaardig geanodiseerd of gepoedercoat aluminium en geschikt voor de volgende LED-strips:

  • LIPROTEC-ES 11 (warm wit), 12 mm breed
  • LIPROTEC-ES 21 (neutraal wit), 12 mm breed
  • LIPROTEC-ES 9 (RGB+W regelbaar), 15 mm breed

In combinatie met het diffusiescherm LIPROTEC-WSI creëert u een aantrekkelijke lichtstreep.

Flexibeler kan niet: u kunt het draagprofiel direct tijdens de betegeling of achteraf monteren met behulp van montagebeugels.


  • Binnenhoek van een ruimte
  • Buitenhoek van een ruimte
  • Douchewanden

Schlüter-LIPROTEC-LLE  Draagprofiel

Productfoto LIPROTEC-LLE 1©Schlüter-Systems KG
Productfoto LIPROTEC-LLE 2©Schlüter-Systems KG
Doorsnedetekening LIPROTEC-LLE 1©Schlüter-Systems KG
zoom_out_map search
Productfoto LIPROTEC-LLE 1
Productfoto LIPROTEC-LLE 2
Doorsnedetekening LIPROTEC-LLE 1










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •

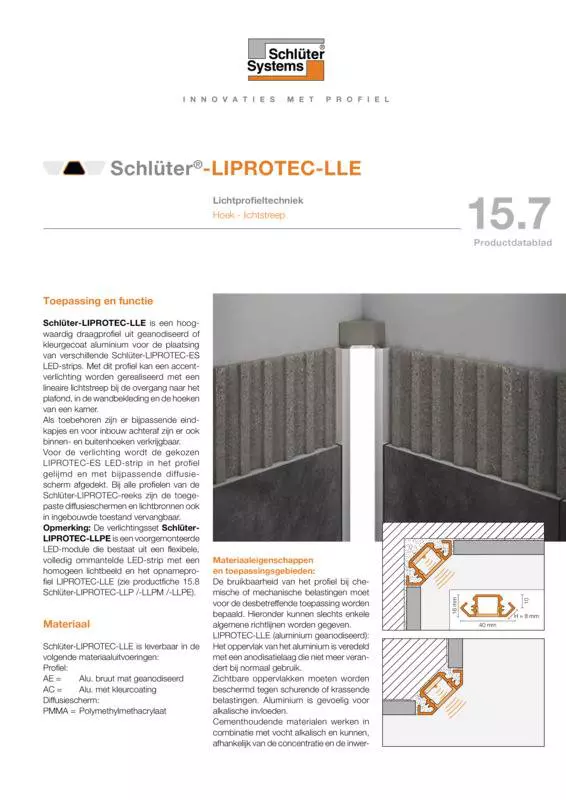

Schlüter-LIPROTEC-LLE is een hoogwaardig draagprofiel van geanodiseerd of gepoedercoat aluminium voor de plaatsing van verschillende LED-strips Schlüter-LIPROTEC-ES. Met dit profiel kan een accentverlichting worden gerealiseerd met een lichtstreep langs het plafond, in de wandbekleding en de hoeken van een kamer.

Als toebehoren zijn er bijpassende eindkapjes verkrijgbaar en voor de inbouw achteraf zijn er binnen- en buitenhoeken in het assortiment opgenomen.

Voor de verlichting wordt de gekozen LED-strip LIPROTEC-ES in het profiel gelijmd en met het bijpassende diffusiescherm afgedekt. Bij alle profielen van de LIPROTEC-serie zijn de diffusieschermen en lichtbronnen ook in ingebouwde toestand vervangbaar.

Opmerking: De verlichtingsset Schlüter-LIPROTEC-LLPE is een voorgemonteerde LED-module die bestaat uit een flexibele, volledig ommantelde LED-strip met een homogeen lichtbeeld en het opnameprofiel LIPROTEC-LLE (zie productfiche 15.8 Schlüter-LIPROTEC-LLPM/-LLP/-LLPE).

Voor de montage van de lichttechniek en de planning en positionering van de bekabeling moet de desbetreffende montagehandleiding van Schlüter-LIPROTEC in acht worden genomen.

Schlüter-LIPROTEC-LLE kan direct tijdens het plaatsen van de tegels worden ingebouwd of achteraf met behulp van de montagebeugels Schlüter-LIPROTEC-LLE/MK in de hoeken worden geplaatst.

Directe inbouw (tijdens de betegeling)

  1. LIPROTEC-LLE is geschikt voor tegeldiktes ≥ 8 mm.
  2. Daar waar het profiel wordt geplaatst, moet tegellijm met een getande lijmkam worden aangebracht.
    Opmerking: Als het profiel als afsluiting aan een buitenhoek wordt aangebracht, moet de aangrenzende wandbekleding op 45° worden afgeschuind.
  3. De achterkant van het profiel moet volledig met tegellijm worden gevuld.
  4. Druk LIPROTEC-LLE nu in het lijmbed.
  5. Tussen de tegel en het profiel moet een voeg van ca. 1,5 mm worden vrijgelaten. De voegruimte moet volledig met voegmortel worden opgevuld.
  6. Gebruik voor gevoelige oppervlakken materiaal en gereedschap dat geen krassen of beschadigingen veroorzaakt. Vervuiling door mortel of tegellijm moet meteen worden verwijderd.
  7. Zaag de profielen in verstek om hoeken te vormen.

Inbouw achteraf (met montagebeugels LIPROTEC-LLE-MK)

  1. De sleufgat-uitsparingen in de montagebeugels LIPROTEC-LLE-MK moeten worden afgetekend op de wand. Met een boor (Ø 5 mm) moeten 35 mm diepe gaten voor de bijgevoegde pluggen worden geboord.
    Opmerking: Wij raden een bevestigingsafstand tussen de montagebeugels ≤ 50 cm aan. Bij kortere profielstukken moeten ten minste 2 montagebeugels worden gebruikt.
  2. Het profiel LIPROTEC-LLE moet vervolgens gelijkmatig in de montagebeugels worden gedrukt.
    Opmerking: Voor een betere grip van de profielen kunnen de montagebeugels met een tang precies op de juiste plaats worden gezet.
  3. In een hoek moeten de profielen zo worden ingekort dat de binnenste profielvlakken tegen elkaar liggen. De diffusieschermen moeten ca. 9 mm aan beide zijden met geschikt gereedschap worden ingekort, waarna het hoekstuk kan worden geplaatst.
    Opmerking: In ingebouwde toestand kan er in de hoeken een dunne lichtstraal zichtbaar zijn. Dit kan worden verholpen door een geschikt afdichtmateriaal aan te brengen.
  4. De kabeldoorvoeringen worden voorzien aan de uiteinden van het profiel, daar waar een hoek moet worden gevormd.

Schlüter-LIPROTEC-LLE is leverbaar in de volgende materiaaluitvoeringen:

Profiel:

  • AE = Alu. bruut mat geanodiseerd
  • AC = Alu. met kleurcoating

Diffusiescherm:

  • PMMA = Polymethylmethacrylaat

Materiaaleigenschappen en toepassingsgebieden

De geschiktheid van het profiel bij chemische of mechanische belastingen moet in de specifieke toepassing worden nagegaan. Hierna kunnen slechts enkele algemene richtlijnen worden gegeven.

LIPROTEC-LLE (aluminium geanodiseerd): Het aluminium heeft door de anodisatielaag een veredeld oppervlak dat bij normaal gebruik niet meer verandert.

Zichtbare oppervlakken moeten worden beschermd tegen schurende of krassende belasting. Aluminium is gevoelig voor alkalische invloeden.

Cementhoudende materialen werken in combinatie met vocht alkalisch en kunnen, afhankelijk van de concentratie en de inwerkingsduur, tot corrosie leiden (vorming van aluminiumhydroxide).

Daarom moet mortel of voegmateriaal op zichtbare vlakken onmiddellijk worden verwijderd en mogen vers geplaatste bekledingen niet met folie worden afgedekt. Het profiel moet vol in de contactlaag van de tegel worden ingebed, zodat er geen water in holle ruimten kan ophopen.

LIPROTEC-LLE (aluminium met kleurcoating): Het aluminium is voorbehandeld (gechromateerd) en gecoat met polyurethaan-poederlak. De coating is kleurvast, UV- en weerbestendig. Zichtbare randen moeten worden beschermd tegen schurende of krassende voorwerpen.

Schlüter-LIPROTEC-LLE vergt geen speciale reiniging of onderhoud. Voor gevoelige oppervlakken mogen geen schurende reinigingsmiddelen worden gebruikt. Beschadigingen aan de anodisatielaag kunnen enkel worden hersteld door ze te overlakken. Voor alle reinigingsmiddelen geldt dat ze vrij moeten zijn van zout- en vloeizuren.

Alcohol (bijv. spiritus) en reinigingsmiddelen met een tensidegehalte van > 5% kunnen het diffusiescherm beschadigen.

De geringe warmteontwikkeling van de in het profiel geplaatste LED-strip kan leiden tot verschillende uitzettingen van het profiel en het gebruikte diffusiescherm.

Achteraf aangebrachte profielen met montagebeugels Schlüter-LIPROTEC-LLE-MK zijn, incl. hoeken en eindkapjes, volledig herbruikbaar en kunnen op een andere plaats opnieuw worden gebruikt.
