Schlüter-LIPROTEC-LLPM  LED-module

Het accentueren van uw binnen- en buitenmuren met lichtlijnen is heel eenvoudig, want LIPROTEC-EASY staat garant voor een moeiteloze installatie dankzij de plug & play-insteekverbindingen.

Schlüter-LIPROTEC-LLPM is een LED-module die bestaat uit een volledig ommantelde LED-strip met een homogeen lichtbeeld en een opnameprofiel met een trapeziumvormig geperforeerd bevestigingsvlak. Hij is gemaakt van aluminium of roestvast staal. De LED-module is naar keuze verkrijgbaar met vaste kleurtemperaturen van 3000 K of 4900 K in het witte lichtbereik of in het gekleurde lichtbereik RGB+W. De gekleurde strips kunnen op meer dan 16 miljoen verschillende kleurtinten en kleurtemperaturen van 2500 K – 6500 K worden ingesteld. De witte LED-module is verkrijgbaar in de bouwhoogte van 11 mm en maakt zo een vlakke montage in tegeldikte mogelijk.

LIPROTEC-LLPM kan eenvoudig op de gemarkeerde punten worden ingekort en op een IP-conforme manier worden afgesloten met de meegeleverde set eindkapjes (LIPROTEC-PES). We raden LIPROTEC-LLPM/EK aan als eindkapjes voor het profiel.


  • Plafond
  • Wand binnentoepassing
  • Wand buitentoepassing
  • Particulier gebruikte vloeren
  • Douchewanden
  • Zwembaden (boven water)
  • Lage opbouwhoogte
  • Plug & Play
  • Inkortbare LED’s
  • IP X7

Schlüter-LIPROTEC-LLPM  LED-module

Productfoto LIPROTEC-LLPM 1©Schlüter-Systems KG
Productfoto LIPROTEC-LLPM 2©Schlüter-Systems KG
Illustratie LIPROTEC-LLPM 1©Schlüter-Systems KG
Illustratie LIPROTEC-LLPM 2©Schlüter-Systems KG
Illustratie LIPROTEC-LLPM 3©Schlüter-Systems KG
Illustratie LIPROTEC-LLPM 4©Schlüter-Systems KG
Illustratie LIPROTEC-LLPM 5©Schlüter-Systems KG
Illustratie LIPROTEC-LLPM 6©Schlüter-Systems KG
Illustratie LIPROTEC-LLPM 7©Schlüter-Systems KG
Illustratie LIPROTEC-LLPM 8©Schlüter-Systems KG
Illustratie LIPROTEC-LLPM 9©Schlüter-Systems KG
Illustratie LIPROTEC-LLPM 10©Schlüter-Systems KG
Illustratie LIPROTEC-LLPM 11©Schlüter-Systems KG
Illustratie LIPROTEC-LLPM 12©Schlüter-Systems KG
zoom_out_map search
Productfoto LIPROTEC-LLPM 1
Productfoto LIPROTEC-LLPM 2
Illustratie LIPROTEC-LLPM 1
Illustratie LIPROTEC-LLPM 2
Illustratie LIPROTEC-LLPM 3
Illustratie LIPROTEC-LLPM 4
Illustratie LIPROTEC-LLPM 5
Illustratie LIPROTEC-LLPM 6
Illustratie LIPROTEC-LLPM 7
Illustratie LIPROTEC-LLPM 8
Illustratie LIPROTEC-LLPM 9
Illustratie LIPROTEC-LLPM 10
Illustratie LIPROTEC-LLPM 11
Illustratie LIPROTEC-LLPM 12










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •

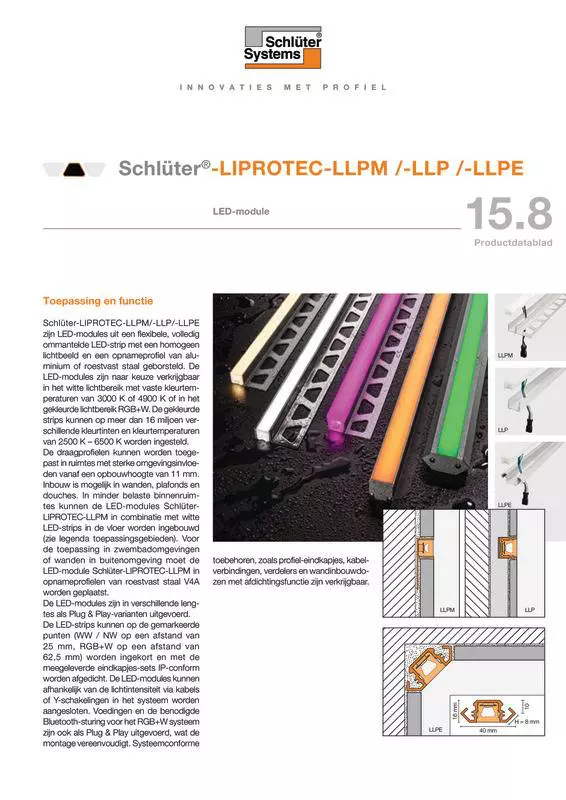

Schlüter-LIPROTEC-LLPM/-LLP/-LLPE zijn LED-modules die bestaan uit een flexibele, volledig ommantelde LED-strip met een homogeen lichtbeeld en een opnameprofiel van aluminium of geborsteld roestvast staal. De LED-modules zijn naar keuze verkrijgbaar in het witte lichtbereik met vaste kleurtemperaturen van 3000 K of 4900 K of in het gekleurde lichtbereik RGB+W. De gekleurde strips kunnen op meer dan 16 miljoen verschillende kleuren en kleurtemperaturen van 2500 K - 6500 K worden ingesteld.

De draagprofielen kunnen worden toegepast in ruimtes met sterke omgevingsinvloeden vanaf een opbouwhoogte van 11 mm. Inbouw is mogelijk in wanden, plafonds en douches. In minder belaste binnenruimtes kunnen de LED-modules Schlüter-LIPROTEC-LLPM in combinatie met witte LED-strips in de vloer worden ingebouwd. Voor de toepassing in zwembadomgevingen of wanden in buitenomgeving moet de LED-module Schlüter-LIPROTEC-LLPM in opnameprofielen van roestvast staal V4A worden geplaatst.

De LED-modules zijn in verschillende lengtes als plug & play-varianten uitgevoerd.

De LED-strips kunnen op de gemarkeerde punten (WW / NW op een afstand van 25 mm, RGB+W op een afstand van 62,5 mm) worden ingekort en met de meegeleverde eindkapjes-sets IP-conform worden afgedicht. De LED-modules kunnen afhankelijk van de lichtintensiteit via kabels of Y-schakelingen in het systeem worden aangesloten. Voedingen en de benodigde Bluetooth-sturing voor het RGB+W systeem zijn ook als Plug & Play uitgevoerd, wat de montage vereenvoudigt. Systeemconforme toebehoren, zoals profiel-eindkapjes, kabelverbindingen, verdelers en wandinbouwdozen met afdichtingsfunctie zijn verkrijgbaar.

Schlüter-LIPROTEC-LLPM

De LIPROTEC-module met het opnameprofiel Schlüter-DECO-SG van geanodiseerd aluminium of roestvast staal (V4A) met trapeziumvormig geperforeerd bevestigingsvlak maakt een accentverlichting als lineaire lichtstreep mogelijk met gekleurd lichtbereik RGB+W. Voor de toepassing in zwembadomgevingen en wanden in buitenomgeving zijn LED-modules LIPROTEC-LLPM met opnameprofielen van roestvast staal V4A vereist.

De witte LED-module is verkrijgbaar in een inbouwhoogte van 11 mm, zodat een gelijkliggende montage met de tegeldikte mogelijk is. Bij de RGB+W variant voor wand en plafond steekt de LED-strip ca. 3 mm uit het profiel.

(Zie ook productinformatieblad 2.16 Schlüter-DECO-SG).

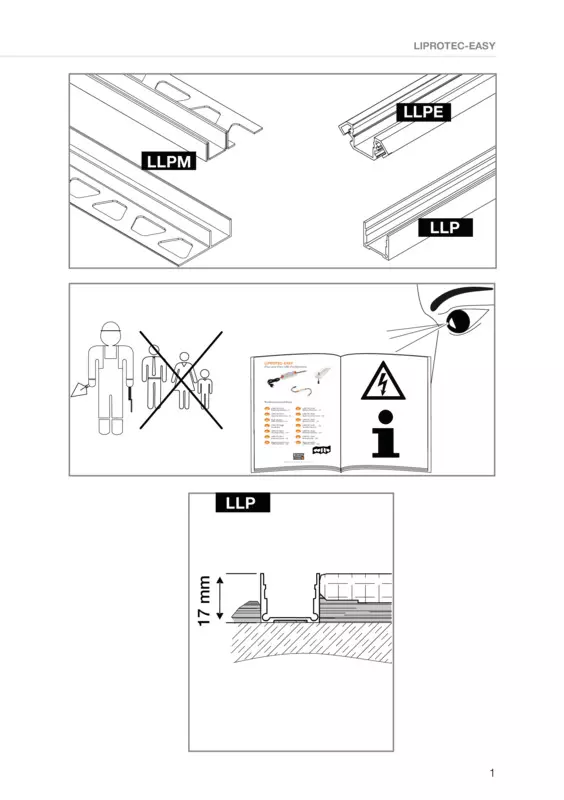

  1. De installatie van de kabeltoevoer, de voeding en de sturing vindt u in de installatiehandleiding.
  2. Vóór de inbouw van de modules moeten deze op functionaliteit worden gecontroleerd.
  3. De kabeltoevoer moet vooraf ter hoogte van de kabelopening van het opnameprofiel worden geplaatst.
  4. Vóór de inbouw van het profiel moet de LED-strip uit het profiel worden verwijderd. De verwerking van de profielen vindt u in de desbetreffende databladen. De stekker van de aansluitkabel moet tijdens de profielinbouw van achteren door de kabelopening van het opnameprofiel worden geleid.
  5. Bij toepassing in directe natte omgeving moet de IP-beschermde LED-strip op de gemarkeerde plek tot een hoek van 45° worden ingekort. Hiervoor is vooral de speciale schaar Schlüter-PROCUT geschikt. Zorg dat de LED-strip bij de verwerking is losgekoppeld van de voeding.

    Het snijvlak van de LED-strip moet met behulp van het meegeleverde silicone afdichtkapje en de speciale lijm waterdicht worden afgesloten. Eerst moet voldoende kleefstof op de kleefvlakken van het silicone afdichtkapje worden aangebracht. Het silicone afdichtkapje wordt vervolgens in de LED-strip geplaatst en ca. 30 seconden aangedrukt. Controleer of het eindkapje met de LED-strip goed is verbonden. Overtollige kleefstof moet met een doek worden verwijderd. Na ca. 30 minuten droogtijd is het silicone afdichtkapje vast verlijmd. De LED-strip is afgedicht en kan worden toegepast.

  6. Na de inbouw van de profielen kunt u de LED-strip met behulp van de plug & play-verbinding aansluiten op de voedingskabel en voorzichtig in het draagprofiel plaatsen.
Inbouw in natte omgevingen

Als modules in met vocht belaste omgevingen (bijv. douches) worden ingebouwd, is de Schlüter-LIPROTEC-PZH inbouwdoos voor holle wanden met Schlüter-KERDI afdichtingsmanchet beschikbaar. Deze vormt een holle ruimte voor stekkerverbindingen om de Plug & Play LED-module vervangbaar uit te voeren. Voor toepassing van de inbouwdoos voor holle wanden moet een wandopening van 40 x 120 mm en een diepte van min. 20 mm worden gemaakt. De aansluitkabel moet door de kabeldoorvoer worden geleid. Let er hierbij op dat de krimpsok aan de aansluitkabel in het afgedichte gedeelte komt te liggen. De kabeldoorvoer wordt met de twee meegeleverde kabelbinders kruislings gefixeerd en afgedicht. Vervolgens moeten de kabelbinders worden ingekort. De inbouwdoos voor holle wanden wordt in de gemaakte opening geplaatst en de afdichtingsmanchet met Schlüter-KERDI-COLL-L op de contactafdichting afgedicht. De zelfklevende KERDI-manchet moet zo worden geplaatst dat de inbouwdoos voor holle wanden aan alle kanten afgesloten is. Er moet alleen een opening worden gelaten waar later de kabelopening van het opnameprofiel moet komen.

Opmerking: De inbouwdoos voor holle wanden moet in vochtige ruimtes zo worden geplaatst, dat er zich geen water in kan verzamelen.

Inbouw in wanden in buitenomgeving

Als Schlüter-LIPROTEC-LLPM in wanden buiten als accentverlichting wordt ingebouwd, dan mogen er alleen LED-modules in de leverbare lengte (niet ingekort) en alleen in het opnameprofiel Schlüter-DECO-SG van roestvast staal V4A worden geplaatst. De toegestane oppervlaktetemperatuur van het wandoppervlak moet tussen -20 en +65 °C liggen. Er moet bij de planning rekening worden gehouden met de materiaaltechnische lengteveranderingen door temperatuurinwerkingen. De maximale inbouwhoogte moet conform de geldende voorschriften en bepalingen worden aangehouden.

Systeemcomponenten voor de regeling en voedingen mogen alleen in binnenruimtes worden geplaatst. De kabeldoorvoer naar de LIPROTEC-LLPM-accentverlichting moet zo worden gepland dat de voorschriften voor brandveiligheid en de functionaliteit van de onderliggende constructie behouden blijven. Indien vereist, moeten de nodige afdichtingsmaatregelen worden genomen. Let erop dat de LED-modules moeten kunnen worden uitgewisseld.

Schlüter-LIPROTEC-LLPM moet zo worden geplaatst dat een continu contact met water of sneeuw wordt uitgesloten.

De verwachte levensduur (L70F10) van de LED-modules is 20.000 uur in buitentoepassingen (rekening houdend met omgevingsinvloeden en -omstandigheden).

Schlüter-LIPROTEC modules zijn leverbaar in de volgende materiaaluitvoeringen:

Profielen:

  • AE = Aluminium bruut mat geanodiseerd
  • EB = roestvast staal geborsteld V4A materiaalnr. 1.4404 = AISI 316L

LED-strip:

  • Gefluoreerd, platinum-cured silicone, shore hardheid 60, beschermingsklasse IP67

Materiaaleigenschappen en toepassingsgebieden

De bruikbaarheid van de LIPROTEC-module bij chemische of mechanische belastingen moet voor de desbetreffende toepassing worden bepaald. Hierna kunnen slechts enkele algemene richtlijnen worden gegeven.

Aluminium geanodiseerd: Het aluminium heeft door de anodisatielaag een veredeld oppervlak dat bij normaal gebruik niet meer verandert.

Aluminium is gevoelig voor alkalische invloeden.

Cementhoudende materialen werken in combinatie met vocht alkalisch en kunnen, afhankelijk van de concentratie en de inwerkingsduur, tot corrosie leiden (vorming van aluminiumhydroxide).

Daarom moet mortel of voegmateriaal op zichtbare vlakken onmiddellijk worden verwijderd en mogen vers geplaatste bekledingen niet met folie worden afgedekt. Het profiel moet over het volledige oppervlak in de tegellijm worden ingebed, zodat er zich geen water in de holle ruimten kan ophopen.

Roestvast staal: Roestvast staal is mechanisch sterk belastbaar en heeft een hoge chemische weerstand. Ook roestvast staal van de kwaliteit 1.4404 is niet bestand tegen elke chemische belasting. Stoffen zoals zout- of fluorwaterstofzuren of bepaalde chloor- en zout bronwaterconcentraties kunnen schade veroorzaken. Bijzondere te verwachten belastingen moeten daarom steeds vooraf worden gecontroleerd.

Niet-ingekorte LED-modules voldoen aan beschermingsgraad IP67. Door gebruik van de meegeleverde eindkapjes kunnen verkorte LED-modules volgens beschermingsgraad IP67 weer worden afgedicht.

De gefluoreerde LED-strippen van platinum-cured silicone zijn vuilafstotend en bezitten een Shore-hardheid van 60.

Schlüter-LIPROTEC-modules vereisen geen speciaal onderhoud of bijzondere verzorging. Voor gevoelige oppervlakken mogen geen schurende reinigingsmiddelen worden gebruikt. Beschadigingen aan de anodisatielaag kunnen enkel worden hersteld door ze te overlakken. Voor alle reinigingsmiddelen geldt dat ze vrij moeten zijn van zoutzuur of fluorwaterstofzuur en nafta (bestanddeel van siliconenverwijderaars).
