Schlüter-BARIN-SR

Gootsysteem

Als systeemtoebehoren zijn naast de Schlüter-BARIN gootelementen alle vereiste vormelementen, zoals bevestigingsschroeven, binnen- en buitenhoeken, verbindingselementen, eindstukken, valbuizen en spuwers leverbaar.

Schlüter-BARIN wordt met bevestigingsschroeven aan de balkonrandprofielen Schlüter-BARA-RKLT, -RTK -RTKE, -RTKEG of -RTP geschroefd. Dankzij de slobgaten aan de achterzijde van de goot kan een afschot tot 30 mm worden verkregen.

Alle Schlüter-BARIN systeemelementen worden met de schroefbare verbindingselementen aan de goot bevestigd.

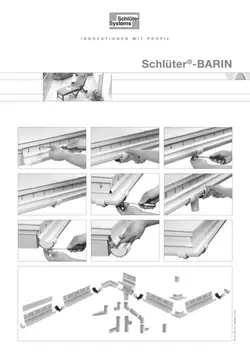

1. De BARIN gootelementen worden op maat gezaagd en daarna met de meegeleverde zelftappende schroeven aan het BARA profiel bevestigd. Met behulp van de slobgaten kan, indien nodig, afschot worden gerealiseerd.
2. De verbindingsnaden tussen twee gootelementen worden afgedicht door precies over de naad een verbindingsstuk te monteren.
3. Een in het verbindingselement ingewerkte rubberinlage garandeert de afdichting van de stootnaden.
4. Om binnen- en buitenhoeken te realiseren, worden de hoekelementen met de bijgeleverde zelftappende schroeven aan het BARA profiel bevestigd. Deze bevestigt u met twee verbindingsstukken midden over de stootvoeg. De procedure is hetzelfde voor hoeken van 90° en 135°.
5. Voor het aansluiten van een afvoerbuis gebruikt u de ca. 20 cm lange afvoeraansluiting en bevestigt deze aan het BARA profiel met de meegeleverde zelftappende schroeven. Deze bevestigt u met twee verbindingsstukken in het midden van de stootvoeg.
6. De eindstukken worden onder tegen de goot gehouden en met een verbindingsstuk gefixeerd.
7. De schroeven en slobgaten worden met een opklikbaar afdekprofiel aan het zicht onttrokken.
8. Lijm tot slot de hoekafdekprofielen vast.

BARIN-gootelementen en afdekkingen, alsmede de eindstukken, binnen- en buitenhoeken en verbindingselementen bestaan uit kleurgecoat aluminium.

Andere vormelementen van het Schlüter-BARIN-gootsysteem, zoals valbuizen, buisklemmen, bochten, T-stukken, spuwers, afsluitkleppen en opzetstukken zijn eveneens van kleurgecoat aluminium.

Materiaaleigenschappen en toepassingsgebieden

Schlüter-BARIN is gemaakt van aluminium met kleurcoating.

De coating van de aluminiumgoot is kleurvast en UV- en weerbestendig. Het zichtbare oppervlak moet worden beschermd tegen schurende elementen.
