Schlüter-DITRA-HEAT-DUO-PS

Zelfklevende variant van de DITRA-HEAT-DUO

Wanneer er snel en gedurende korte tijd warmte nodig is en er bovendien een geschikte ondergrond aanwezig is, kunt u onze speciale ontkoppelingsmat Schlüter-DITRA-HEAT-DUO-PS toepassen als slimme oplossing voor de ontkoppeling en verwarming van uw tegelbekledingen. Deze mat biedt alle voordelen van de DITRA-HEAT-DUO (snellere opwarming en extra contactgeluidsisolatie) en spaart daarnaast tijd en materiaal bij de verwerking dankzij de zelfklevende Peel & Stick-technologie.


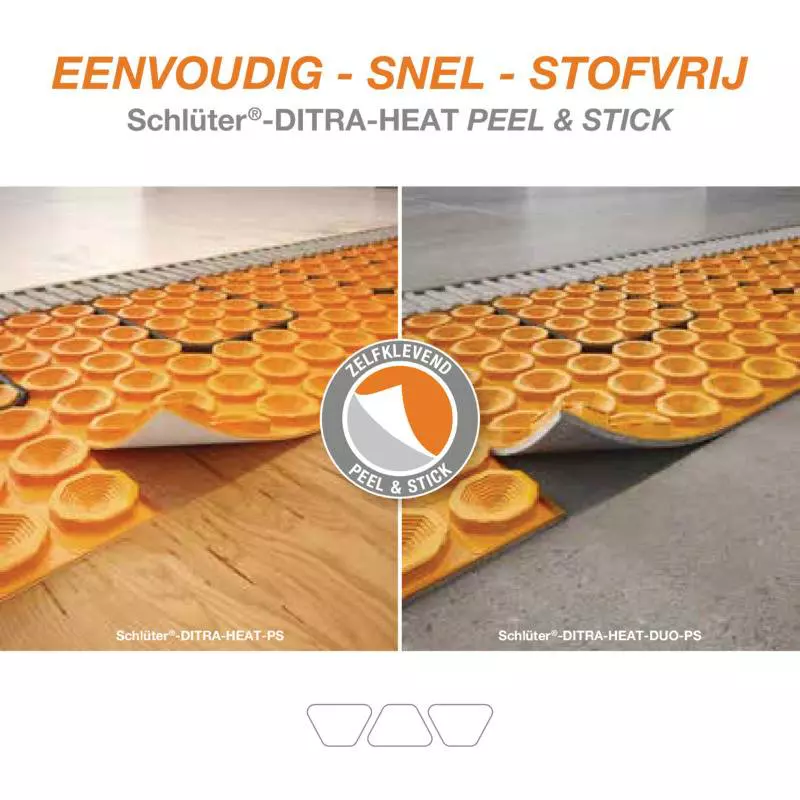

  • Peel & Stick
Productfoto DITRA-HEAT-DUO-PS 1©Schlüter-Systems KG
Doorsnedetekening DITRA-HEAT-DUO-PS 1©Schlüter-Systems KG
zoom_out_map search
Productfoto DITRA-HEAT-DUO-PS 1
Doorsnedetekening DITRA-HEAT-DUO-PS 1

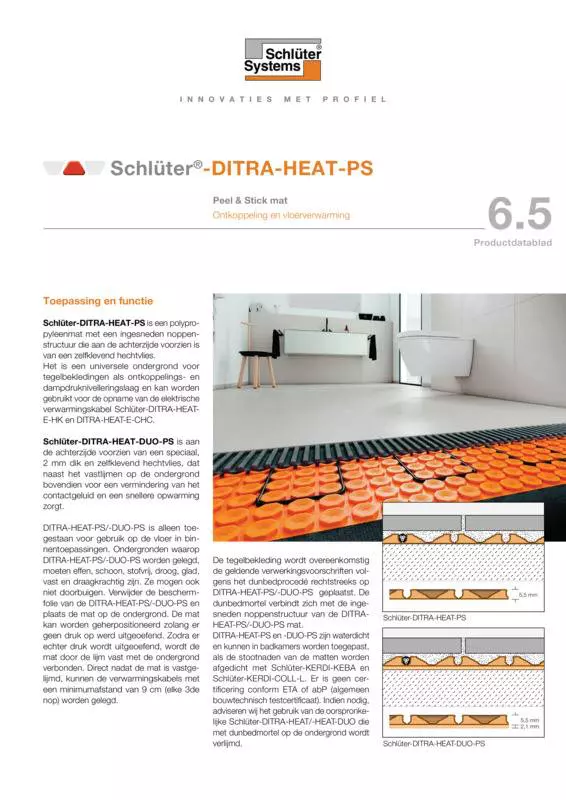

Schlüter-DITRA-HEAT-DUO-PS is een polypropyleenmat met een ingesneden noppenstructuur die aan de achterzijde voorzien is van een zelfklevend hechtvlies. De mat is aan de achterzijde voorzien van een speciaal, 2 mm dik en zelfklevend hechtvlies voor het verlijmen van de mat op de ondergrond en dat bovendien zorgt voor vermindering van het contactgeluid en snellere opwarming.

Het is een universele ondergrond voor tegelbekledingen als ontkoppelings- en dampdruknivelleringslaag en kan worden gebruikt voor de opname van de elektrische verwarmingskabel Schlüter-DITRA-HEAT-E-HK.

DITRA-HEAT-DUO-PS mag alleen voor vloeren binnenshuis worden gebruikt. Ondergronden waarop DITRA-HEAT-DUO-PS wordt geplaatst, moeten vlak, schoon, stofvrij, droog, glad, vast en draagkrachtig zijn. Ook mogen ze niet doorbuigen. Verwijder de beschermfolie van de DITRA-HEAT-DUO-PS en plaats de mat op de ondergrond. De mat kan opnieuw worden gepositioneerd zolang er geen druk op is uitgeoefend. Zodra er echter druk wordt uitgeoefend, wordt de mat door de lijm vast met de ondergrond verbonden. Direct nadat de mat is vastgelijmd, kunnen de verwarmingskabels worden gelegd met een minimumafstand van 9 cm (elke derde nop ≙ 136 W/m²).

De tegelbekleding wordt overeenkomstig de geldende voorschriften rechtstreeks volgens het dunbedprocedé op DITRA-HEAT-DUO-PS geplaatst. De dunbedmortel gaat een verbinding aan met de ingesneden noppenstructuur van de DITRA-HEAT-DUO-PS mat.

DITRA-HEAT-DUO-PS is waterdicht en kan in badkamers worden toegepast als de stootnaden van de matten worden afgedicht met Schlüter-KERDI-KEBA en Schlüter-KERDI-COLL-L. Er is geen certificering conform ETA of abP (algemeen bouwtechnisch testcertificaat). Indien nodig, adviseren wij het gebruik van de originele Schlüter-DITRA-HEAT-DUO die met dunbedmortel op de ondergrond wordt verlijmd.

Met de kabeltester Schlüter-DITRA-HEAT-E-CT kan de weerstand worden gemeten van de elektrische verwarmingskabel DITRA-HEAT-E-HK en de externe sensoren die bij de thermostaat DITRA-HEAT-E worden geleverd. Tijdens de gehele inbouwfase bewaakt de tester de weerstand van de verwarmingskabels. In geval van schade wordt de verwerker door een akoestisch signaal gewaarschuwd. 60 minuten na de laatste druk op de toets schakelt de kabeltester zich automatisch uit (er is geen geheugenfunctie van de waarde).

Samenvatting van functies

a) Ontkoppeling

DITRA-HEAT-DUO-PS ontkoppelt de bekleding van de ondergrond en neutraliseert op die manier de spanningen tussen de ondergrond en de tegelbekleding die het gevolg zijn van verschillende vormveranderingen. Tevens worden spanningsscheurtjes uit de ondergrond overbrugd zonder dat ze aan de tegelbekleding worden doorgegeven.

b) Afdichting

DITRA-HEAT-DUO-PS is een waterdichte polypropyleenmat met een hoge waterdampdiffusiedichtheid. Bij een zorgvuldige afdichting van de stootnaden van de matten en de aansluitingen op inbouwelementen en opgaande constructies kan DITRA-HEAT-DUO-PS worden gebruikt als afdichting, indien geen gecertificeerde contactafdichting is vereist.

DITRA-HEAT-DUO-PS beschermt zo de onderconstructie tegen schade door binnendringend vocht en agressieve stoffen.

Opmerking:
Als een contactafdichting met een algemeen bouwtechnisch testcertificaat (abP) of een Europese goedkeuring (ETA = European Technical Assessment) is vereist, moeten de varianten van DITRA-HEAT/-DUO voor verlijming in dunbedmortel worden gebruikt die over de desbetreffende goedkeuring beschikken.

c) Spreiding van de belasting (lastoverdracht)

Vloertegels geplaatst op DITRA-HEAT-DUO-PS moeten minstens 5 x 5 cm groot zijn en een minimale dikte van 5,5 mm hebben. De mechanische belasting op de tegelbekleding wordt via de met dunbedmortel gevulde uitdiepingen van DITRA-HEAT-DUO-PS rechtstreeks naar de ondergrond overgedragen. Daardoor zijn op DITRA-HEAT-DUO-PS geplaatste tegelbekledingen hoog belastbaar.

DITRA-HEAT-DUO-PS kan worden toegepast voor verkeerslasten tot 3 kN/m². Hiertoe behoren particuliere en licht commerciële ruimtes (woningen, kantoorgebouwen, restaurants, hotels, conferentiezalen, ziekenhuiskamers, enz.).

Voorkom slagbelastingen met harde voorwerpen op keramische bekledingen in constructies die zijn gemaakt met DITRA-HEAT-DUO-PS.

d) Hechtcontact

DITRA-HEAT-DUO-PS zorgt voor een uitstekende hechting op de ondergrond dankzij de speciale lijmfilm op het draagvlies aan de achterkant, en voor een goed hechtcontact van de tegelbekleding door de mechanische verankering van de dunbedmortel in de ingesneden noppenstructuur. DITRA-HEAT-DUO-PS kan enkel binnenshuis op de vloer worden toegepast.

e) Thermische barrière

DITRA-HEAT-DUO-PS is aan de achterzijde voorzien van een 2 mm dik, speciaal draagvlies dat voor een snellere opwarming zorgt.

f) Contactgeluidsisolatie

Voor DITRA-HEAT-DUO-PS is in ingebouwde situatie een vermindering van het contactgeluid (ΔLW) van 14 dB gemeten (volgens DIN EN ISO 10140).

De daadwerkelijke mate van verbetering bij de desbetreffende constructie is afhankelijk van de plaatselijke omstandigheden (constructieopbouw) en kan afwijken van deze waarde. Daarom zijn de gemeten testwaarden niet één-op-één van toepassing op elke bouwplaatssituatie.

  1. Controleer altijd of ondergronden waarop DITRA-HEAT-DUO-PS moet worden aangebracht, vlak, stabiel, schoon en compatibel zijn. Bestanddelen die een goede hechting verhinderen, moeten van het oppervlak worden verwijderd. Het uitvlakken van oneffenheden of het uitvoeren van nivellerings- of hellingslagen moet gebeuren vóór het aanbrengen van de matten.
  2. De ondergrond moet stofvrij zijn alvorens het materiaal te plaatsen en moet daarom grondig worden gereinigd.

    Opmerking:
    Een primer voor de ondergrond is niet per se nodig, maar indien nodig kan een voorbehandeling worden uitgevoerd met een in de handel verkrijgbare dispersieprimer.

  3. De ontkoppelingsmat DITRA-HEAT-DUO-PS wordt op maat gesneden en aangebracht. Vervolgens wordt de beschermfolie aan de achterzijde van het zelfklevende vlies verwijderd en de mat met behulp van een strijkbord of een aandrukrol (-wals) over het volledige oppervlak op de ondergrond aangedrukt.

    Opmerking:
    Bij het aanbrengen van de rol is het handig om DITRA-HEAT-DUO-PS al bij het leggen precies uit te lijnen en strak aan te halen door er lichtjes aan te trekken. Kleine correcties zijn mogelijk vóór de ontkoppelingsmat wordt aangedrukt.
    Het Easycut-snijraster reduceert de terugrolkracht van de mat tot een minimum.

  4. Om te voorkomen dat de geplaatste DITRA-HEAT-DUO-PS beschadigd raakt of van de ondergrond loskomt, wordt aangeraden de mat tegen mechanische belasting te beschermen, bijvoorbeeld met behulp van loopplanken (vooral op plaatsen waar wordt gelopen om materiaal aan te voeren).

Verwerking van elektrische componenten van Schlüter-DITRA-HEAT-E

De elektrische installatie mag alleen worden uitgevoerd door een erkende elektricien (EN 60335-1).

  1. Onmiddellijk na het verlijmen van de ontkoppelingsmat DITRA-HEAT-DUO-PS kan de verwarmingskabel worden aangebracht met behulp van een strijkbord of aandrukrol. Aan het gelaste uiteinde van de kabel moet een passende uitsparing worden aangebracht.
  2. De vloersensoren worden direct in de gelijmde ontkoppelingsmat DITRA-HEAT-DUO-PS geplaatst. Omdat de vloersensor rechtstreeks in de dunbedmortel wordt geïntegreerd en niet meer kan worden vervangen, moet een reservesensor bij de installatie worden aangebracht (een tweede sensor als reservesensor is standaard meegeleverd bij de thermostaat). De sensoren moeten in het midden tussen twee verwarmingskabels worden geplaatst.

Opmerking: voordat de sensoren met dunbedmortel worden bedekt, moeten de weerstandswaarden - bijvoorbeeld met een DITRA-HEAT-E-CT-kabeltester - worden gemeten en worden vergeleken met de waarden die in de handleiding van de thermostaat staan vermeld.

Meer informatie over de installatie en instelling van de elektrische componenten van het Schlüter-DITRA-HEAT-E-programma staat in de meegeleverde handleiding of de productdatabladen.

Neem bij gebruik van de DITRA-HEAT-DUO-PS als vloertemperatuurregeling de verwerkingsvoorschriften in de installatiehandleiding voor Schlüter-DITRA-HEAT-E in acht.

Afdichting met Schlüter-DITRA-HEAT-DUO-PS

Bij een zorgvuldige afdichting van de stootnaden van de matten en de aansluitingen op inbouwelementen en opgaande constructies kan DITRA-DUO-PS worden gebruikt als afdichting, indien geen gecertificeerde contactafdichting is vereist.

Wanneer een algemeen bouwtechnisch testcertificaat (abP) of een Europese goedkeuring (ETA = European Technical Assessment) vereist is, moeten voor verlijming in dunbedmortel varianten van DITRA-HEAT/DUO worden gebruikt die over de desbetreffende goedkeuring beschikken.

DITRA-HEAT-DUO-PS beschermt zo de ondergrond tegen schade door binnendringend vocht en agressieve stoffen. Voor het afdichten van de naden, moet afdichtingslijm Schlüter-KERDI-COLL-L op de stootnaden worden aangebracht en afdichtingsband Schlüter-KERDI-KEBA over een breedte van minstens 12,5 cm op de naden worden ingebed.

Voor het afdichten van vloer-/wandaansluitingen wordt KERDI-KEBA band in de aanbevolen breedte op de vloer op DITRA-HEAT-DUO-PS en tegen de wand rechtstreeks op de ondergrond gelijmd. De dichtingsbanden moeten minimaal 5 cm overlappen. Ook aansluitingen op vaste inbouwelementen, zoals deur- en raamelementen van metaal, hout of kunststof, kunnen met KERDI-KEBA tot stand worden gebracht. Hiervoor wordt eerst Schlüter-KERDI-FIX op het kleefvlak van de inbouwelementen aangebracht. De resterende breedte wordt met KERDI-COLL-L over het volledige oppervlak op -DITRA-HEAT-DUO-PS verlijmd.

Er moet vooraf worden gecontroleerd of KERDI-FIX geschikt is voor het desbetreffende materiaal van de inbouwelementen. Op bestaande bewegingsvoegen of bouwscheidingsvoegen moet DITRA-HEAT-DUO-PS worden onderbroken en op de stootnaadverbindingen moet Schlüter-KERDI-FLEX worden gelijmd. Verwarmingskabels mogen niet over dilatatie- en schijnvoegen worden gelegd.

KERDI-FLEX moet ook bij flexibele randafsluitingen worden gebruikt. Als alternatief kan hier ook KERDI-KEBA worden gebruikt wanneer een overeenkomstige lus wordt gevormd.

Ondergronden voor Schlüter-DITRA-HEAT-DUO-PS

Controleer altijd of ondergronden waarop DITRA-HEAT-DUO-PS moet worden aangebracht, vlak, stabiel, schoon en compatibel zijn. Bestanddelen die een goede hechting verhinderen, moeten van het oppervlak worden verwijderd. Voordat DITRA-HEAT-DUO-PS wordt geplaatst, moeten oneffenheden worden uitgevlakt en moet een nivellerings- of hellingslaag worden aangebracht.

Om een efficiënte verwarming van de vloer te garanderen, is de inbouw van thermische isolatie nodig, in het bijzonder bij plaatsing op de grond of boven onverwarmde ruimtes.

Voor een snellere opwarming op onverwarmde dekvloerconstructies adviseren wij het gebruik van DITRA-HEAT-DUO-PS.

DITRA-HEAT-DUO-PS kan alleen op niet-geïsoleerde ondergrondconstructies worden aangebracht die tegen optrekkend vocht of drukkend water zijn afgedicht. Een functionerende horizontale barrière is in dit geval verplicht.

Beton

Beton is onderhevig aan langdurige vormveranderingen door krimp. Bij beton en voorgespannen beton kunnen bovendien spanningen optreden ten gevolge van doorbuiging.

Door het gebruik van DITRA-HEAT-DUO-PS worden de optredende spanningen tussen beton en tegelbekleding geabsorbeerd, zodat de tegels circa 28 dagen na het aanbrengen van het beton kunnen worden geplaatst.

Cementdekvloer

Cementdekvloeren moeten volgens de geldende voorschriften ten minste 28 dagen zijn uitgehard en een restvochtgehalte van minder dan 2 CM-% hebben voordat de tegels kunnen worden gelegd.

Vooral zwevende en verwarmde dekvloeren kunnen ten gevolge van belastingen en temperatuurveranderingen ook achteraf nog vervormen of barsten. Bij gebruik van DITRA-HEAT-DUO-PS kunnen de tegels op een verse cementdekvloer worden geplaatst zodra deze een voldoende droog oppervlak heeft (dit is na ca. 3-5 dagen het geval bij een standaard cementdekvloer en goede ventilatie).

Eventuele barsten en vervormingen van de dekvloer die achteraf optreden, worden door DITRA-HEAT-DUO-PS geneutraliseerd en kunnen niet naar de tegelbekleding worden overgedragen.

Calciumsulfaatdekvloer

Calciumsulfaatdekvloer (anhydrietdekvloer) mag bij het plaatsen van tegels volgens de geldende voorschriften max. 0,5 CM-% restvochtgehalte bevatten. Door het gebruik van DITRA-HEAT-DUO-PS kan al bij een restvochtigheid van minder dan 2 CM-% een tegelbekleding worden aangebracht.

Indien nodig, moet het dekvloeroppervlak worden voorbehandeld volgens de voorschriften en instructies van de fabrikant (schuren, voorstrijken). Vervolgens kan DITRA-HEAT-DUO-PS op de voorbehandelde dekvloer worden vastgelijmd. DITRA-HEAT-DUO-PS beschermt de dekvloer tegen binnendringend vocht via het oppervlak. Omdat calciumsulfaatdekvloeren gevoelig zijn voor vocht, moeten ze worden beschermd tegen bijkomende vochtbelasting, onder andere uit de ondergrond.

Verwarmde dekvloeren

DITRA-HEAT-DUO-PS wordt vanwege zijn thermisch scheidende eigenschap niet aanbevolen voor gebruik op verwarmde dekvloeren.

Kunststofbekledingen en coatings

De oppervlakken moeten voldoende draagvermogen bieden en zodanig zijn uitgevoerd of voorbehandeld dat de lijm aan de achterzijde van het DITRA-HEAT-DUO-PS draagvlies erop kan hechten. Controleer eerst of de lijm compatibel is met de ondergrond. DITRA-HEAT-DUO-PS mag alleen op bekledingen zonder oplosmiddel of weekmakers worden aangebracht; ook moeten bekledingen olievrij zijn.

Spaan- en multiplexplaten

Deze materialen zijn in bijzondere mate onderhevig aan vormveranderingen onder invloed van vocht (of sterk wisselende luchtvochtigheid). Daarom dienen spaan- of multiplexplaten te worden gebruikt die een vochtwerende behandeling hebben ondergaan.

De platen kunnen in principe worden gebruikt als ondergrond op de vloer in binnentoepassing. De dikte van de platen moet zo worden gekozen dat ze in combinatie met een geschikte draagconstructie voldoende vormvast zijn.

Voor de bevestiging worden schroeven op een korte tussenafstand aangebracht. De naden moeten van het tand/groeftype zijn en volledig zijn afgedicht. Ten opzichte van aangrenzende constructie-elementen moet een randvoeg van ca. 10 mm worden voorzien. DITRA-HEAT-DUO-PS neutraliseert de spanningen die in de tegelbekleding kunnen optreden en voorkomt bovendien binnendringen van vocht.

Plankenvloeren

Mits de plankenvloer voldoende draagkrachtig, vastgeschroefd en van het tand/groeftype is, kunnen keramische bekledingen er in principe rechtstreeks op worden gelegd. Een bewezen oplossing is in dit geval het aanbrengen van een extra laag spaan- of multiplexplaten. Alvorens DITRA-HEAT-DUO-PS op de plankenvloer te plaatsen, moet het vochtgehalte ervan in evenwicht zijn. Oneffen vloeren moeten vooraf door geschikte maatregelen worden genivelleerd.

DITRA-HEAT-DUO-PS is een folie van polypropyleen met een ingesneden noppenstructuur en een Easycut-snijraster. Het draagvlies dat aan de achterzijde is aangebracht, is voorzien van een speciale, thermoplastische, niet in water oplosbare en oplosmiddelvrije lijmfilm. De op de noppenstructuur gemeten hoogte bedraagt ca. 7,6 mm.

Zowel het polypropyleen als de lijmfilm zijn op lange termijn niet UV-bestendig, daarom moet bij opslag en verwerking langdurige, intensieve blootstelling aan zonlicht worden voorkomen. De aanbevolen houdbaarheidsduur van DITRA-HEAT-DUO-PS is 18 maanden wanneer het product droog en vorstvrij (5-30 °C) wordt opgeslagen.

DITRA-HEAT-DUO-PS moet bij een omgevingstemperatuur tussen 5 en 30°C worden verwerkt.

Materiaaleigenschappen en toepassingsgebieden

DITRA-HEAT-DUO-PS is onrotbaar, waterdicht, elastisch en barstoverbruggend. Bovendien is de polypropyleenfolie grotendeels bestand tegen het inwerken van waterige oplossingen, zouten, zuren en logen, en tegen talrijke organische oplosmiddelen, alcoholen en oliën. De lijmfilm is niet in water oplosbaar en hecht permanent op oplosmiddelvrije, weekmakervrije en olievrije bekledingen.

Rekening houdend met de te verwachten concentratie, temperatuur en inwerkingsduur moet de bestendigheid tegen speciale projectspecifieke belastingen afzonderlijk worden getest. De waterdampdiffusiedichtheid is hoog. DITRA-HEAT-DUO-PS met de lijmfilm aan de achterzijde is fysiologisch zonder bezwaar. De beschermfolie van polyethyleen aan de achterzijde is, net als het verpakkingsmateriaal, volledig recyclebaar.

De geschiktheid bij chemische of mechanische belastingen moet voor de specifieke toepassing worden gecontroleerd. Hierna kunnen slechts enkele algemene richtlijnen worden gegeven.

Bekledingen op DITRA-HEAT-DUO-PS kunnen naargelang de vloerconstructie hol klinken wanneer ze worden belopen met schoenen met harde zolen en/of als een hard voorwerp erop valt.

DITRA-HEAT-DUO-PS mag alleen voor vloeren binnenshuis worden gebruikt.

De dunbedmortel en het bekledingsmateriaal die in combinatie met DITRA-HEAT-DUO-PS worden gebruikt, moeten zijn afgestemd op het toepassingsgebied en voldoen aan de geldende voorschriften.

Het gebruik van snelhardende dunbedmortel kan bij bepaalde werkzaamheden een voordeel zijn. Bij looppaden bijvoorbeeld voor de aanvoer van materiaal moeten ter bescherming loopplanken op DITRA-HEAT-DUO-PS worden gelegd.

Opmerkingen bij bewegingsvoegen

De plaatsingsmat DITRA-HEAT-DUO-PS moet boven aanwezige bewegingsvoegen worden doorgesneden. De verwarmingskabel mag niet over bewegingsvoegen worden geplaatst. Bewegingsvoegen moeten overeenkomstig de geldende verwerkingsvoorschriften worden overgenomen in de tegelbekleding. In alle andere gevallen moeten grote bekledingsoppervlakken op de DITRA-HEAT-DUO-PS-mat met bewegingsvoegen in velden worden ingedeeld volgens de geldende voorschriften.

Wij raden de profieltypes Schlüter-DILEX aan. Boven bouwscheidingsvoegen moeten afhankelijk van de te verwachten bewegingen geschikte profielen zoals Schlüter-DILEX-BT of Schlüter-DILEX-KSBT worden aangebracht.

Aan bekledingsranden, bijvoorbeeld aan opgaande constructies of wanden, moet randinsluiting worden voorkomen. Randvoegen en aansluitvoegen moeten beantwoorden aan de regels van de kunst en voldoende breed zijn. Wij raden de profieltypes Schlüter-DILEX aan.
