Schlüter-TROBA-LINE-TLR-E

Drainagegoot met drainagerooster

Voor de veiligheid en duurzaamheid van uw balkon- of terras constructie moet een goede waterafvoer gegarandeerd zijn. De systeemproducten Schlüter-TROBA-LINEgaranderen niet alleen een uitstekende waterafvoer, maar zorgen tegelijkertijd voor een lage opbouwhoogte en dus geringe barrières.

Met de Schlüter-TROBA-LINE-TLR-E beschikt u over u een hogere belastbare drainagegoot, die bestaat uit een geperforeerd U-vormig onderelement uit roestvast staal en een drainagerooster van gepolijst roestvast staal. Regenwater stroomt door de openingen van de drainagegoot naar het niveau van de waterdichting, waar het via de oppervlaktedrainage tussen de waterdichting en de tegels naar het afvoerpunt stroomt.

Schlüter-TROBA-LINE-TLGR-E heeft een gesloten onderelement, dat neervallend water afleidt naar een afwateringspunt aan de zijkant.

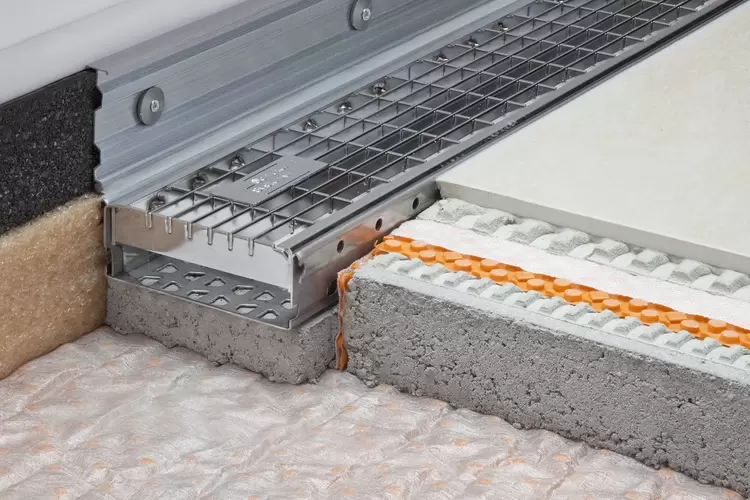

Productfoto TROBA-LINE-TLR-E 1©Schlüter-Systems KG

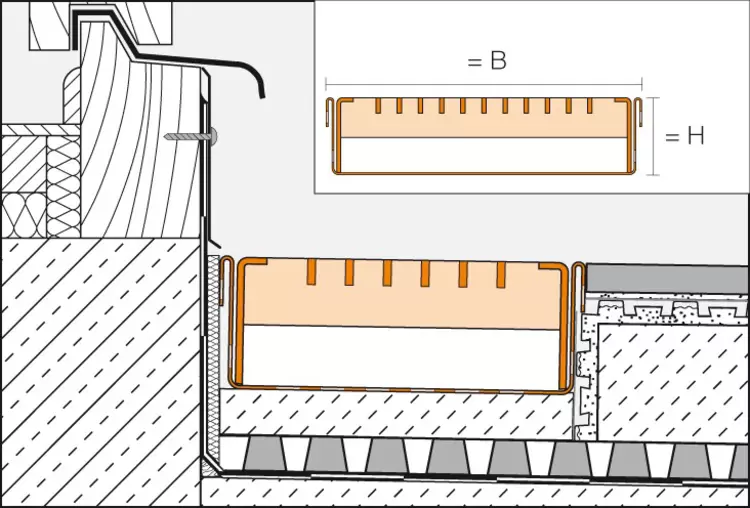

Doorsnedetekening TROBA-LINE-TLR-E 1©Schlüter-Systems KG
zoom_out_map search
Productfoto TROBA-LINE-TLR-E 1
Doorsnedetekening TROBA-LINE-TLR-E 1

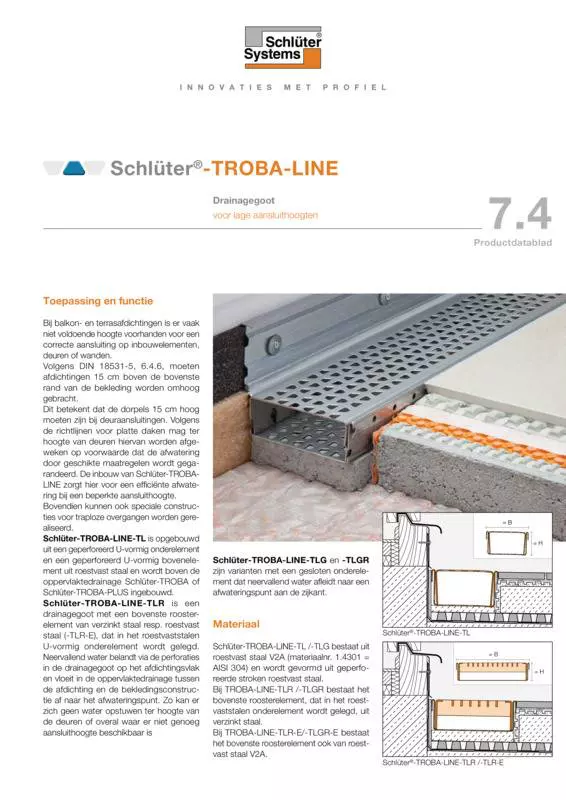

Bij balkon- en terrasafdichtingen is er vaak niet voldoende hoogte voorhanden voor een correcte aansluiting op inbouwelementen, deuren of wanden.

Volgens DIN 18531-5, 8.6 moeten afdichtingen 15 cm hoger zijn dan de bovenkant van het bekledingsmateriaal.

Dit betekent dus dat er 15 cm hoge drempels vereist zijn bij deuraansluitingen. Maar volgens de richtlijnen voor platte daken mag er bij deuren hiervan worden afgeweken als de afwatering door middel van geschikte maatregelen wordt gegarandeerd. In de gevallen waarin slechts een beperkte aansluithoogte voorhanden is, zorgt Schlüter-TROBA-LINE voor een efficiënte afvoer van het aanwezige water.

Bovendien blijven ook speciale constructies voor traploze overgangen tot de mogelijkheden behoren.

Aanvullende systeemproducten

Schlüter-TROBA-LINE-TL/H

Schlüter-TROBA-LINE-TL/H is een in hoogte verstelbaar element waarmee u de geperforeerde, 40 mm hoge drainagegoten TROBA-LINE-TL en TROBA-LINE-TLR / -TLR-E traploos in hoogte kunt verstellen van 0 tot 40 mm

TL2 H hoogte-instelling van H = 0 - 20 mm
TL4 H hoogte-instelling van H = 20 - 40 mm

Breedte: 75 mm / 110 mm / 160 mm
Lengte: 135 mm

Schlüter-TROBA-LINE-TL/V

Bij hogere belastingen, bv. door voetgangers- of rolstoelverkeer, is het bij de breedtes 110 en 160 mm aan te bevelen het verstevigingselement TROBA-LINE-TL/V mee in te bouwen.

Hoogte: 20 mm / 40 mm
Lengte: 0,75 m / 1,0 m / 1,5 m / 2,0 m

  1. Het balkon- of terrasoppervlak moet voorzien zijn van een van een functioneel betrouwbare, hellende afdichting.
  2. TROBA-LINE-TLR-E installeert u op mortelpunten of met behulp van de in hoogte verstelbare TROBA-LINE-TL/H elementen bij deuren of wandaansluitingen om opstuwend water te voorkomen. Bij de inbouw van TROBA-LINE moet ervoor gezorgd worden dat het aantal mortelpunten of hoogteaanpassingen waarop de TROBA-LINE-TLR-E rust, is afgestemd op de verwachte belasting. De goot moet voldoende mortelvrije ruimte hebben om een goede waterdoorlaatbaarheid te garanderen.
  3. In de regel moet TROBA of TROBA-PLUS eerst als oppervlaktedrainage en beschermende laag op de waterdichte afdichting worden gelegd. Onafhankelijk van het plaatsingssysteem van de bekleding moet altijd een voldoende grote afwateringsruimte boven de waterdichting worden voorzien om het water dat naar de TROBA-LINE-TLR-E stroomt veilig naar het afvoersysteem te leiden.
  4. Als er meerdere gootelementen naast elkaar moeten worden geplaatst, kunnen ze worden samengevoegd met behulp van de meegeleverde U-elementen. Deze U-stukken kunnen ook worden gebruikt als eindkappen.
  5. De dekvloer of de gekozen vloerconstructie wordt nu tegen de op deze manier geplaatste TROBA-LINE-TLR-E aangebracht.

Verstevigingselement:

Afhankelijk van de verwachte belasting kan het voor de drainagegoten TROBA-LINE-TL en -TLG in de breedtes 110 mm en 160 mm nodig zijn om gebruik te maken van het verstevigingselement Schlüter TROBA-LINE-TL/V.

Schlüter-TROBA-LINE-TLR-E/-TLGR-E zijn bestaat uit roestvast staal V2A (materiaalnr. 1.4301 = AISI 304) en wordt gevormd uit geperforeerde stroken roestvast staal.

Materiaaleigenschappen en toepassingsgebieden

Per project moet u bepalen of de afwateringselementen en de te kiezen breedte (75 mm, 110 mm, 160 mm) geschikt zijn aan de hand van de verwachte hoeveelheden water en de mechanische of andere belastingen.

Roestvast staal is vooral geschikt voor toepassingen die bestand moeten zijn tegen zowel hoge mechanische belastingen als chemische inwerkingen, door bijvoorbeeld zure of alkalische reinigingsmiddelen. Ook roestvast staal is niet bestand tegen elke soort chemische aantasting, zoals zout- en vloeizuren of bepaalde chloor- en zout bronwaterconcentraties. Dit geldt in bepaalde gevallen ook voor zoutwater-zwembaden. Bijzondere te verwachten belastingen moeten daarom steeds vooraf worden gecontroleerd.

Schlüter-TROBA-LINE-TLR-E vereist geen speciale reiniging of onderhoud. Indien nodig moet het afvoerkanaal worden schoongemaakt en moeten eventuele verstoppingen worden verwijderd. Het bovenste roosterelement kunt u verwijderen om het gemakkelijker schoon te maken. Indien nodig kan reinigingspolish voor roestvast staal Schlüter-CLEAN-CP worden gebruikt.
