Dakterrasopbouw C.8: Losse plaatsing op kiezel- of splitbed

Constructieopbouw C: dakterrassen

Losse plaatsing op TROBA in kiezel- of splitbed

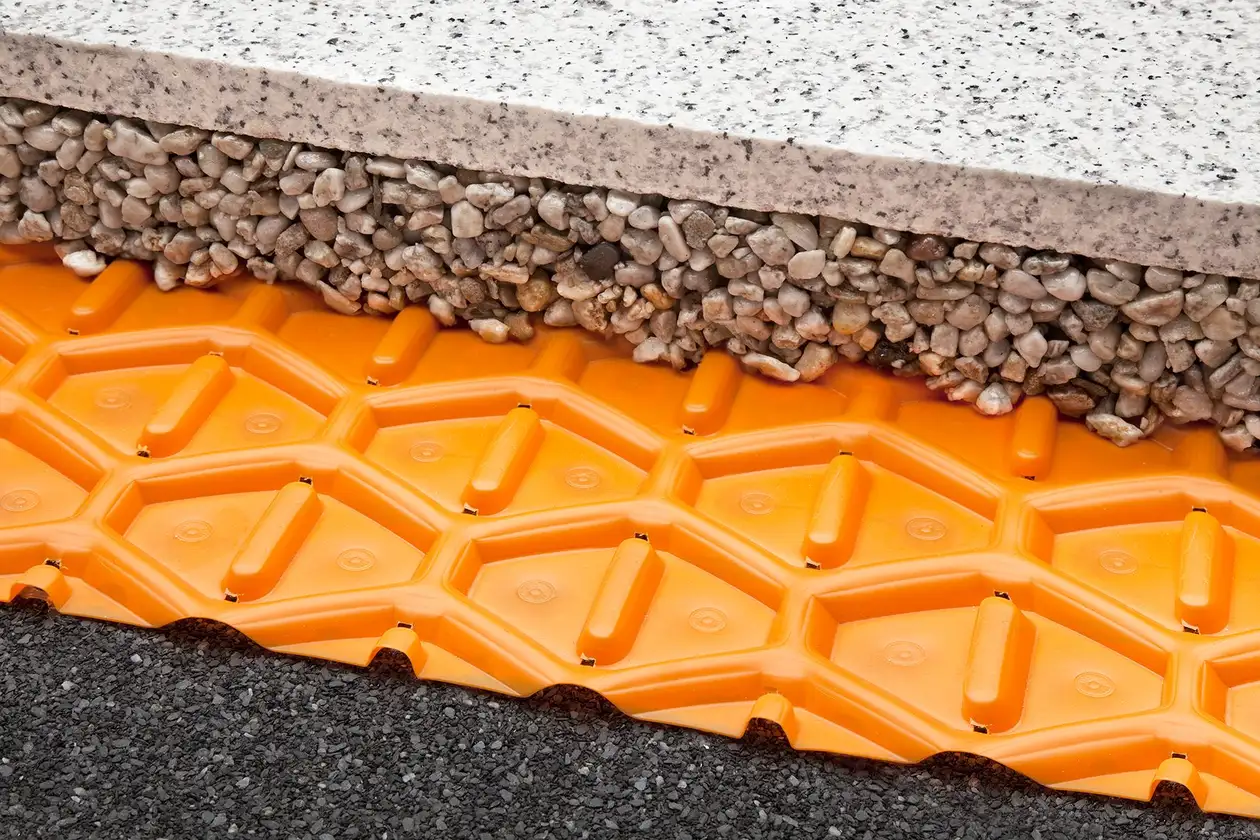

Schlüter-Systems dakterrasopbouw C.8 Losse plaatsing op TROBA in kiezel of split © Schlueter-Systems

Bij deze constructie dient de oppervlaktedrainage Schlüter-TROBA ligt als beschermings- en scheidingslaag over de afdichting en beschermt deze tegen het indrukken van losse steentjes.

Ze voorkomt ook “betonvorst” door bevroren water op de afdichting. Verder zorgt ze voor een permanente afvoer van water dat binnendringt door de open voegen van de zelfdragende plaatelementen.

Belastingen worden via de raakvlakken van de trapeziumvormige noppen direct overgedragen op de afgedichte ondergrond.

C.8 Losse plaatsing op kiezel- of splitbed

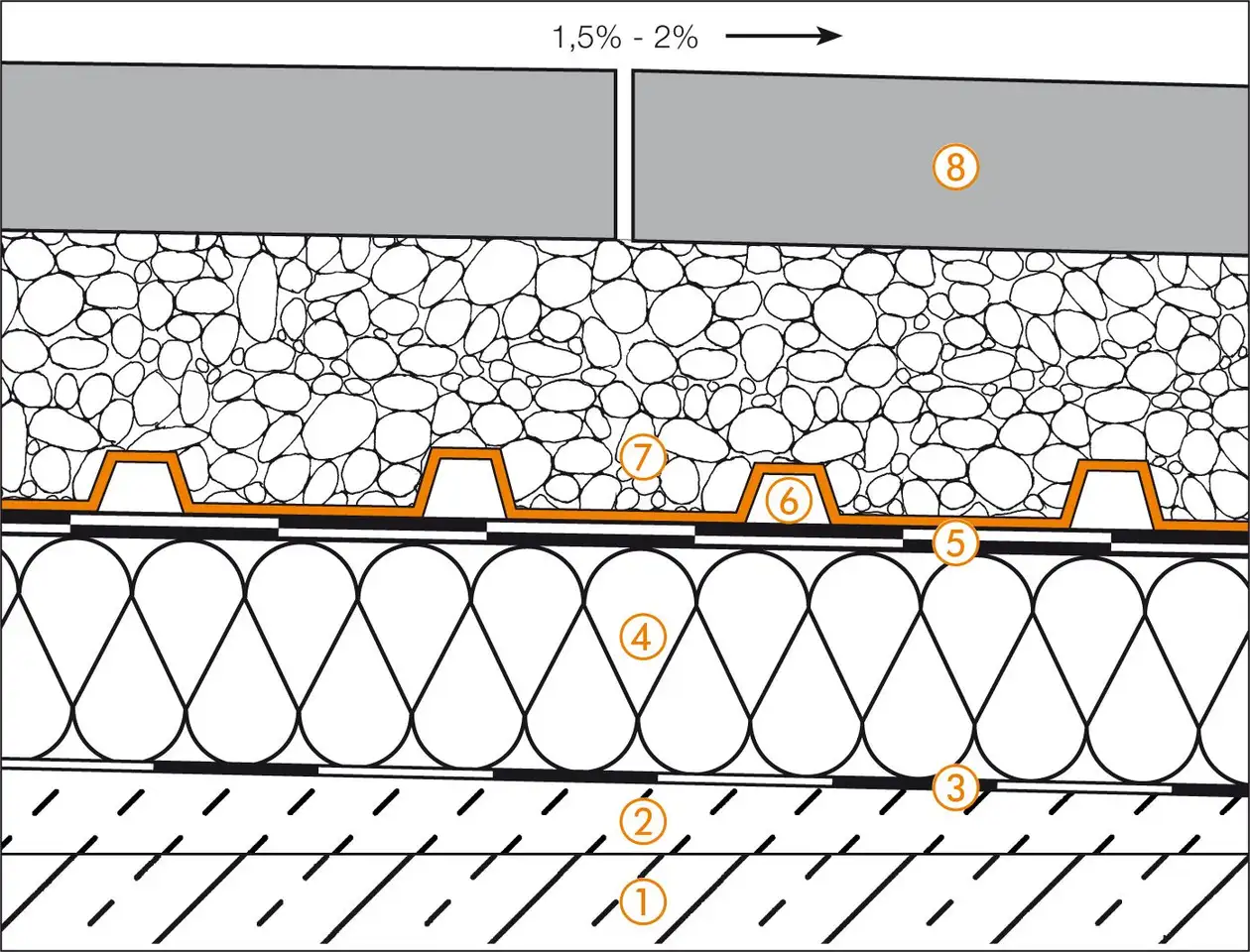

Schlüter-Systems doorsnedetekening van de dakterrasopbouw C.8 Losse plaatsing op TROBA in kiezel of split © Schlueter-Systems
Doorsnedetekening van de dakterrasopbouw C.8 Losse plaatsing op TROBA in kiezel of split
  1. Betonplaat
  2. Dekvloer met afschot
    Voorwaarde voor een goede werking van de constructie is een voldoende helling (1,5–2%) voor de afwatering
  3. Dampscherm volgens DIN 18531
  4. Isolatie
    Dikte volgens vereiste
  5. Bouwplaatsafdichting conform DIN 18531
  6. Schlüter-TROBA
    is een scheidings- en drainagelaag boven afdichtingen onder bekledingen in het grind- of splitbed. Ze bestaat uit een gestructureerde, drukstabiele polyethyleenfolie met openingen naar de drainagekanalen.
    Ervoor zorgen dat afwatering mogelijk is!
  7. Kiezel- of splitbed
  8. Grootformaat zelfdragende tegels
    Betonsteen, natuursteen of keramische elementen

Randdetail 1

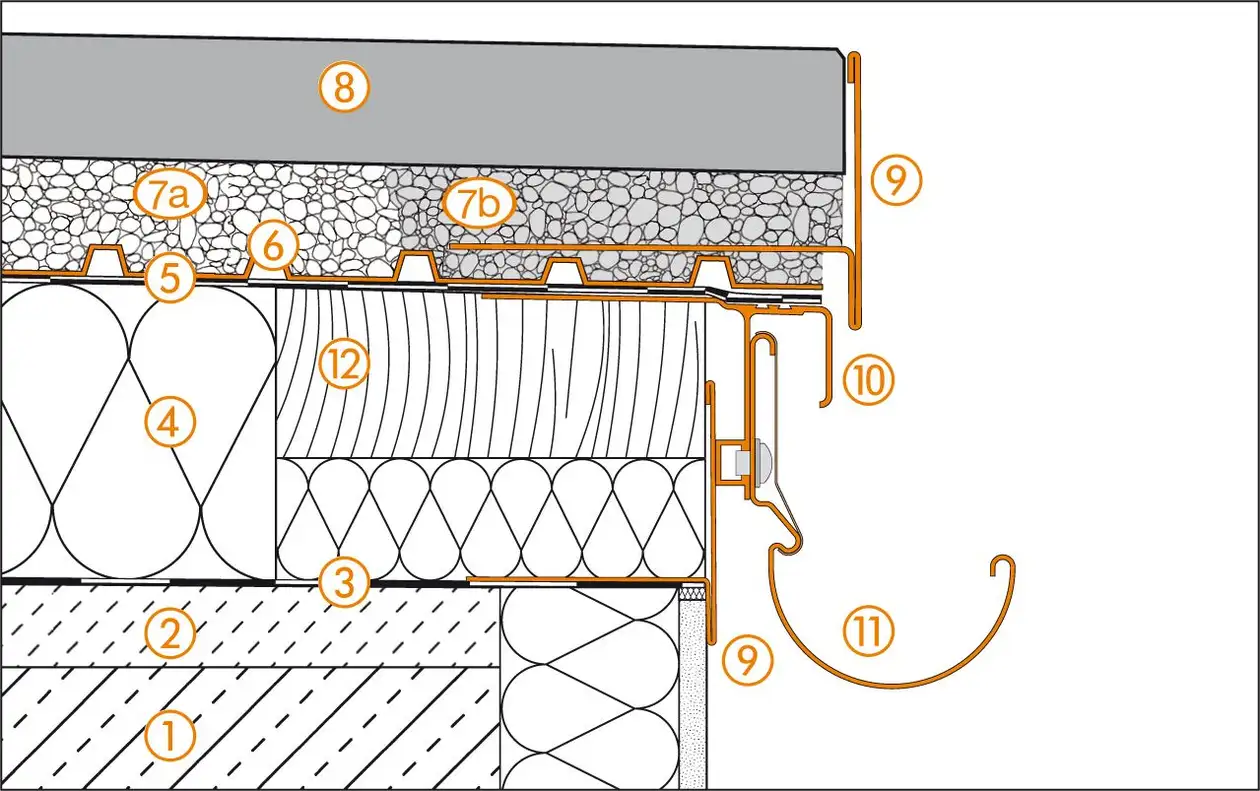

Doorsnedetekening van het randdetail 1 voor dakterrasopbouw C.8 Losse plaatsing op TROBA in kiezel of split © Schlueter-Systems
Doorsnedetekening van het randdetail 1 voor dakterrasopbouw C.8 Losse plaatsing op TROBA in kiezel of split
  1. Betonplaat
  2. Dekvloer met afschot (1,5–2%)
  3. Dampscherm volgens DIN 18531
  4. Isolatie
  5. Bouwplaatsafdichting conform DIN 18531
  6. Schlüter-TROBA
  7. a) Kiezel- of splitbed
    b) Gebonden kiezel- of splitbed in het randgebied
  8. Grootformaat zelfdragende tegels
  9. Schlüter-BARA-RT
    Ervoor zorgen dat afwatering mogelijk is!
  10. Schlüter-BARA-RTK
  11. Schlüter-BARIN
  12. Randplaat

Randdetail 2

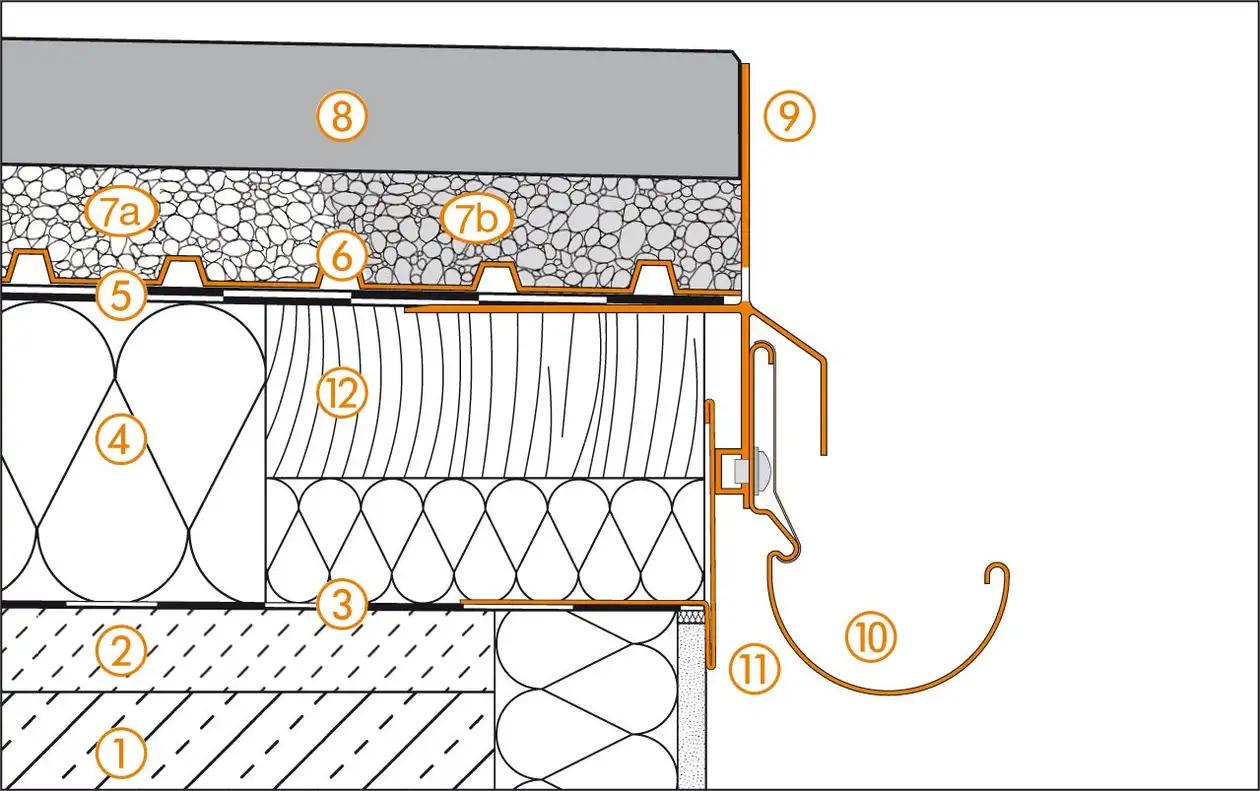

Doorsnedetekening van het randdetail 2 voor dakterrasopbouw C.8 Losse plaatsing op TROBA in kiezel of split © Schlueter-Systems
Doorsnedetekening van het randdetail 2 voor dakterrasopbouw C.8 Losse plaatsing op TROBA in kiezel of split
  1. Betonplaat
  2. Dekvloer met afschot (1,5–2%)
  3. Dampscherm volgens DIN 18531
  4. Isolatie
  5. Bouwplaatsafdichting conform DIN 18531
  6. Schlüter-TROBA
  7. a) Kiezel- of splitbed
    b) Gebonden kiezel- of splitbed in het randgebied
  8. Grootformaat zelfdragende tegels
  9. Schlüter-BARA-RKLT
    Drainageopeningen vrijhouden
  10. Schlüter-BARIN
  11. Schlüter-BARA-RT
  12. Randplaat

Randdetail 3

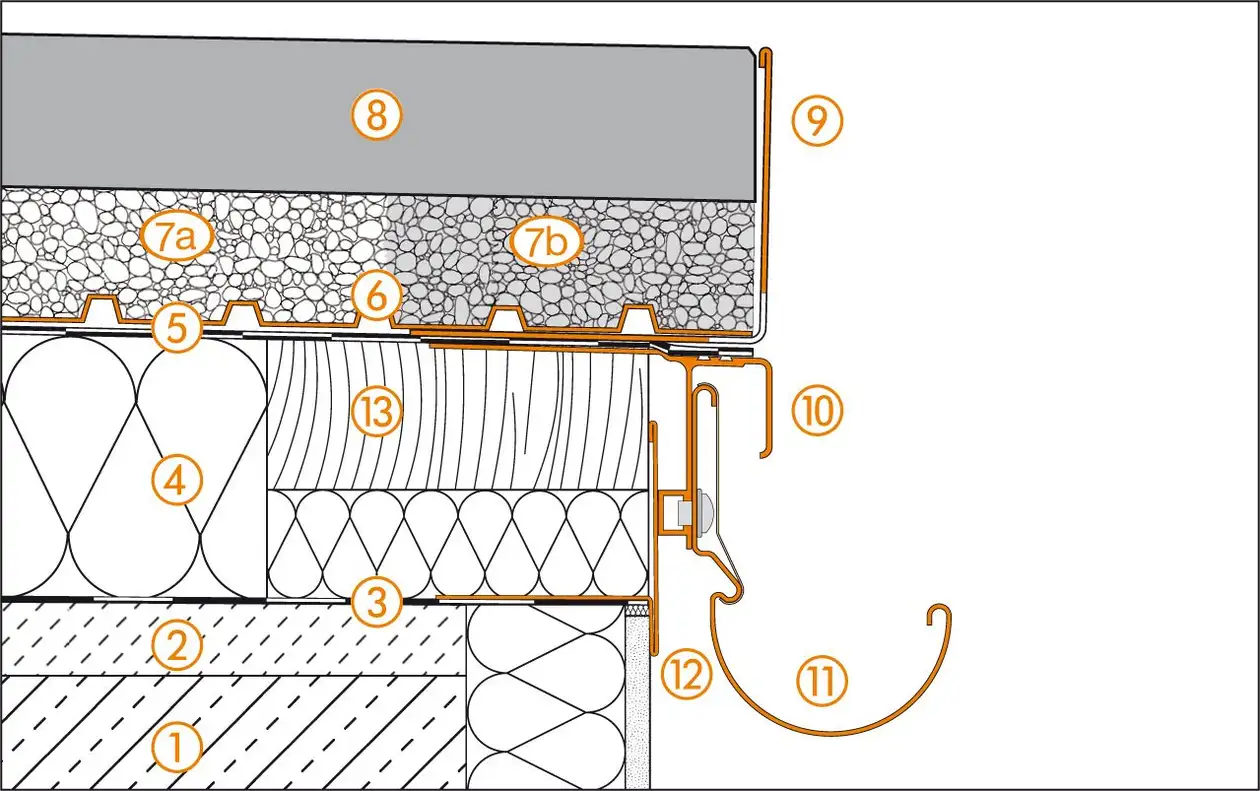

Doorsnedetekening van het randdetail 4 voor dakterrasopbouw C.8 Losse plaatsing op TROBA in kiezel of split © Schlueter-Systems
Doorsnedetekening van het randdetail 3 voor dakterrasopbouw C.8 Losse plaatsing op TROBA in kiezel of split
  1. Betonplaat
  2. Dekvloer met afschot (1,5–2%)
  3. Dampscherm volgens DIN 18531
  4. Isolatie
  5. Bouwplaatsafdichting conform DIN 18531
  6. Schlüter-TROBA
  7. a) Kiezel- of splitbed
    b) Gebonden kiezel- of splitbed in het randgebied
  8. Grootformaat zelfdragende tegels
  9. Schlüter-BARA-RWL
    Drainageopeningen vrijhouden
  10. Schlüter-BARA-RTK
  11. Schlüter-BARIN
  12. Schlüter-BARA-RT
  13. Randplaat

Wandaansluiting

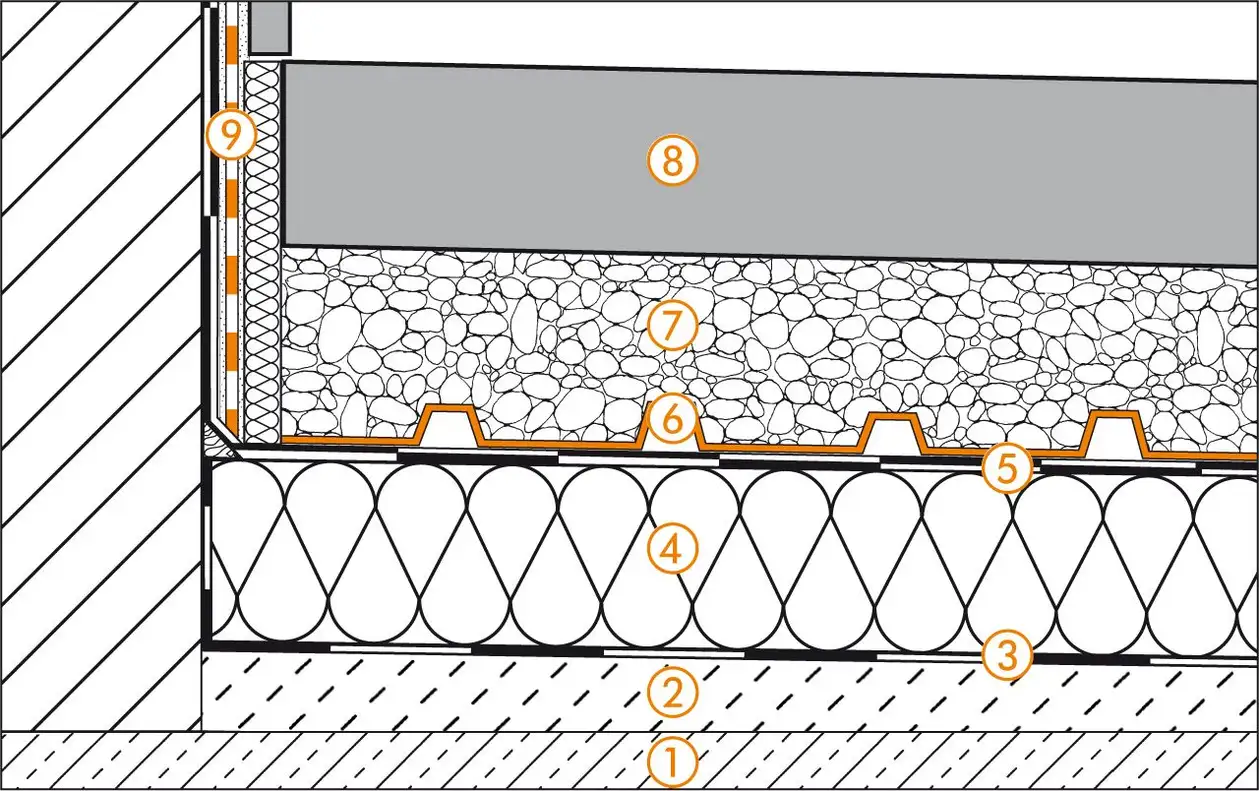

Schlüter-Systems doorsnedetekening van de wandaansluiting voor dakterrasopbouw C.8 Losse plaatsing op TROBA in kiezel of split © Schlueter-Systems
Doorsnedetekening van de wandaansluiting voor dakterrasopbouw C.8 Losse plaatsing op TROBA in kiezel of split
  1. Betonplaat
  2. Dekvloer met afschot (1,5–2%)
  3. Dampscherm volgens DIN 18531
  4. Isolatie
  5. Bouwplaatsafdichting conform DIN 18531
  6. Schlüter-TROBA
  7. Kiezel- of splitbed
  8. Grootformaat zelfdragende tegels
  9. Schlüter-KERDI

Deuraansluiting

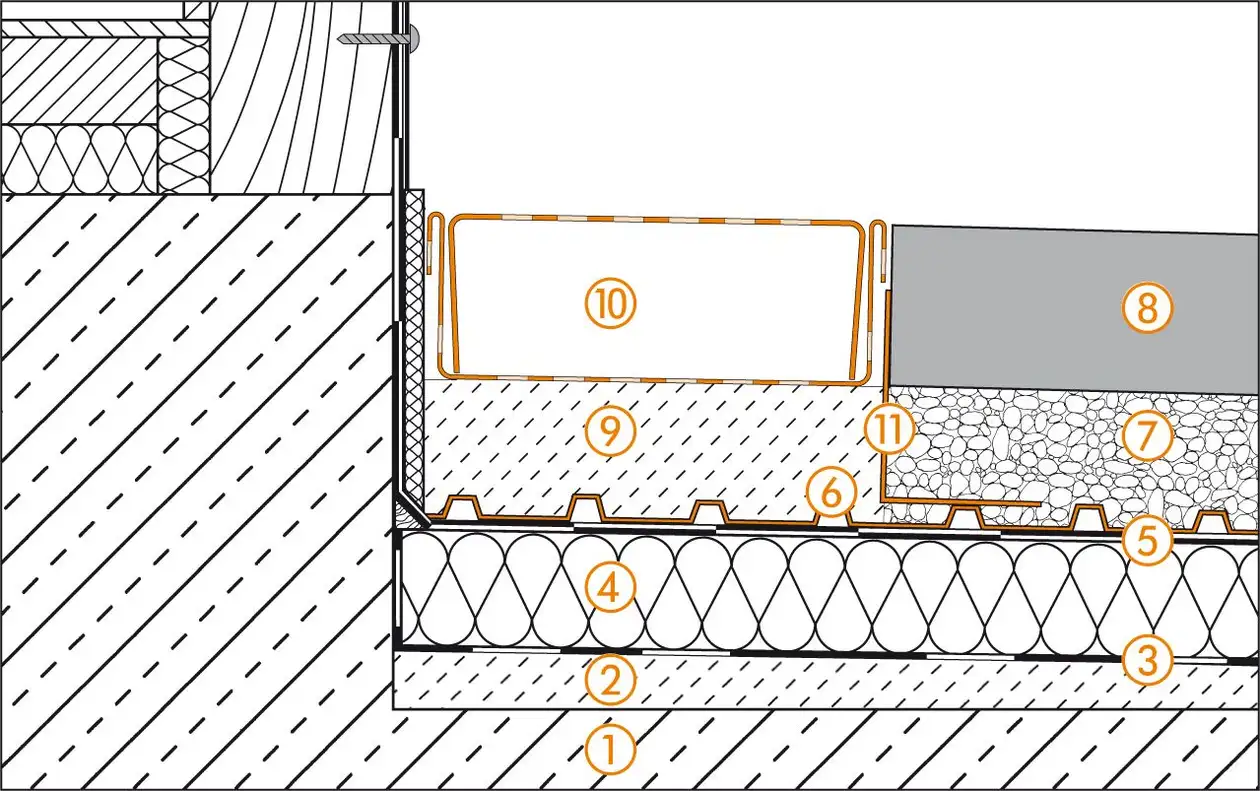

Schlüter-Systems doorsnedetekening van de deuraansluiting voor dakterrasopbouw C.8 Losse plaatsing op TROBA in kiezel of split © Schlueter-Systems
Doorsnedetekening van de deuraansluiting voor dakterrasopbouw C.8 Losse plaatsing op TROBA in kiezel of split
  1. Betonplaat
  2. Dekvloer met afschot (1,5–2%)
  3. Dampscherm volgens DIN 18531
  4. Isolatie
  5. Bouwplaatsafdichting conform DIN 18531
  6. Schlüter-TROBA
  7. Kiezel- of splitbed
  8. Grootformaat zelfdragende tegels
  9. Morteldotten
  10. Schlüter-TROBA-LINE-TL
  11. Schlüter-TROBA-LINE-TLK-E
    Kiezelvangrand
