Dakterrasopbouw C.7: Bekledingsconstructies op mortel-tegeldragers

Constructieopbouwen C: dakterrassen

Bekledingsconstructie met TROBA-STELZ-mortelringen

Schlüter-Systems doorsnedetekening C.7 Bekledingsconstructie met TROBA-STELZ-mortelringen © Schlueter-Systems

Schlüter-TROBA-STELZ-MR zijn kunststofringen die fungeren als hulpmiddel bij het leggen van grootformaat plaatelementen.

De 25 mm hoge kunststofringen worden aangebracht als "verloren bekisting" aan de voegkruisingen van de plaatelementen, en vervolgens gevuld met verse mortel (bij voorkeur drainagemortel). Daardoor kan de bekleding eenvoudig in de hoogte worden aangepast.

De vrije ruimte tussen de tegeldragers staat garant voor een snelle afvoer van het water dat binnendringt door de open voegen.

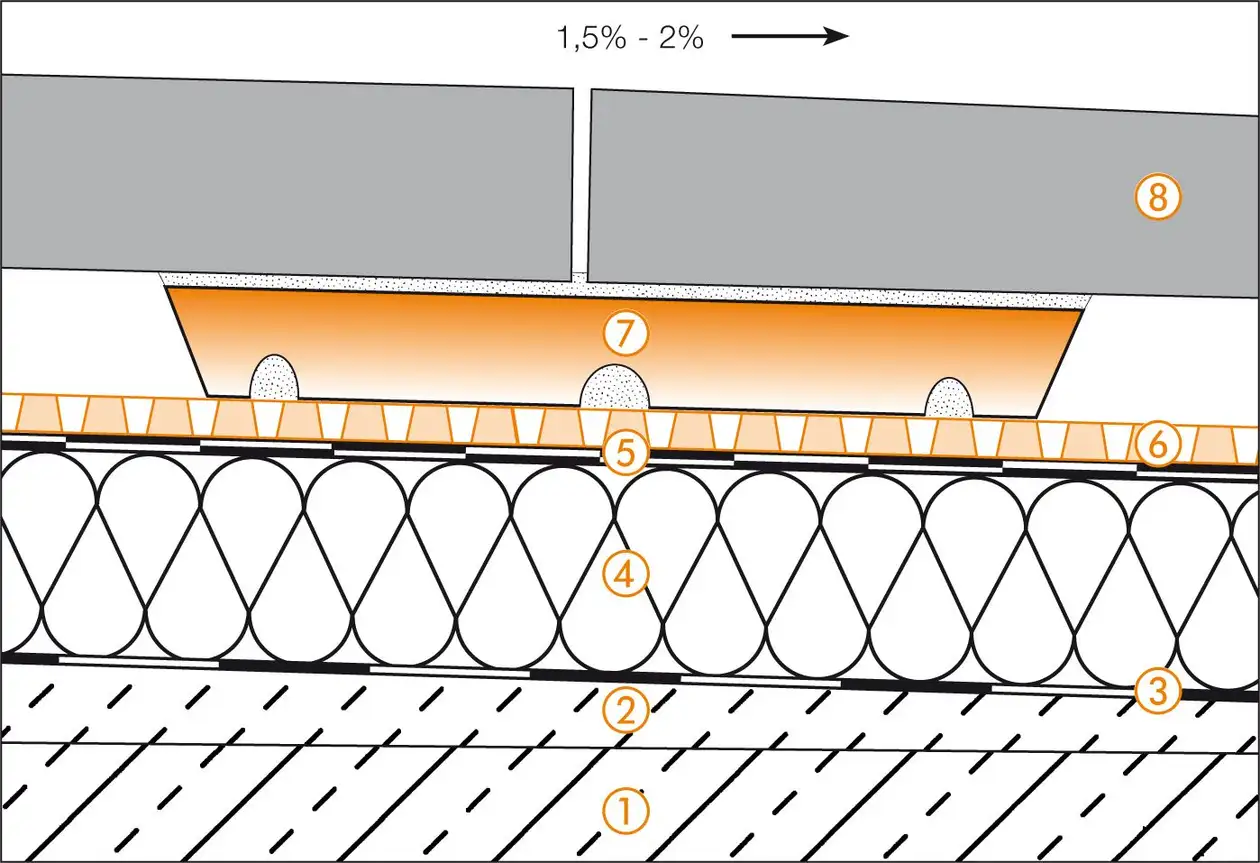

C.7 Bekledingsconstructie op mortel-tegeldragers plaatsing met mortelringen

Schlüter-Systems doorsnedetekening van de dakterrasopbouw C.7 Bekledingsconstructie met TROBA-STELZ-mortelringen © Schlueter-Systems
Doorsnedetekening van de dakterrasopbouw C.7 Bekledingsconstructie met TROBA-STELZ-mortelringen
  1. Betonkraagplaat
  2. Dekvloer met afschot
    Voorwaarde voor een goede werking van de constructie is een voldoende helling (1,5–2%) voor de afwatering
  3. Dampscherm volgens DIN 18531
  4. Isolatie
    Dikte volgens de specificaties
  5. Bouwplaatsafdichting conform DIN 18531
  6. Schlüter-TROBA-PLUS 8G
    Drukstabiele drainagemat als draagkrachtige laag voor zelfdragende tegels en voor een blijvend effectieve afvoer van het water dat via de open voegen van de tegels binnendringt.
    Let op de afwateringsmogelijkheid!
  7. Schlüter-TROBA-STELZ-MR
    zijn kunststofringen die fungeren als hulpmiddel bij het leggen van grootformaat plaatelementen op balkons en terrassen
  8. Grootformaat zelfdragende tegels
    Betonsteen, natuursteen of keramische elementen

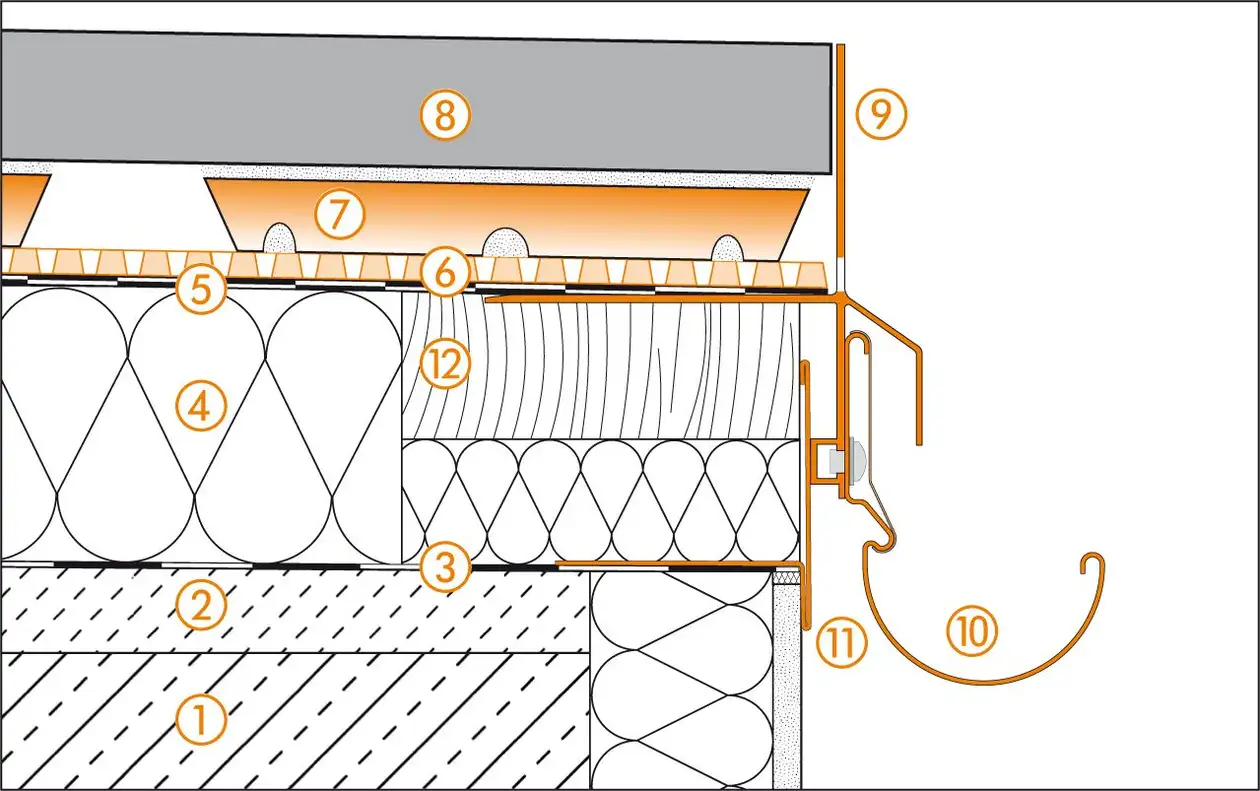

Randdetail 1

Schlüter-Systems doorsnedetekening van het randdetail 1 voor dakterrasopbouw C.7 Bekledingsconstructie met TROBA-STELZ-mortelringen © Schlueter-Systems
Doorsnedetekening van het randdetail 1 voor dakterrasopbouw C.7 Bekledingsconstructie met TROBA-STELZ-mortelringen
  1. Betonplaat
  2. Dekvloer met afschot (1,5–2%)
  3. Dampscherm volgens DIN 18531
  4. Isolatie
  5. Bouwplaatsafdichting conform DIN 18531
  6. Schlüter-TROBA-PLUS 8G
  7. Schlüter-TROBA-STELZ-MR
  8. Grootformaat zelfdragende tegels
  9. Schlüter-BARA-RKLT
    Drainageopeningen vrijhouden.
  10. Schlüter-BARIN
  11. Schlüter-BARA-RT
  12. Randplaat

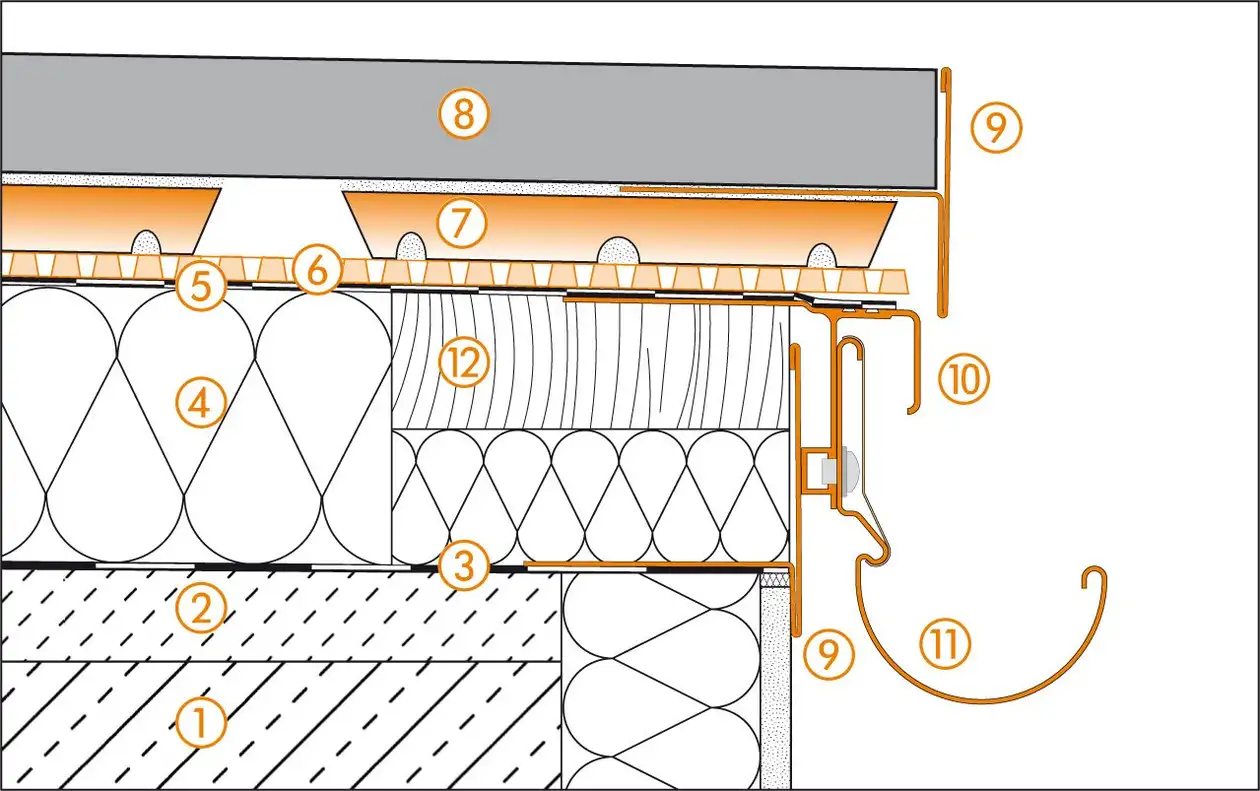

Randdetail 2

Schlüter-Systems doorsnedetekening van het randdetail 2 voor dakterrasopbouw C.7 Bekledingsconstructie met TROBA-STELZ-mortelringen © Schlueter-Systems
Doorsnedetekening van het randdetail 2 voor dakterrasopbouw C.7 Bekledingsconstructie met TROBA-STELZ-mortelringen
  1. Betonplaat
  2. Dekvloer met afschot (1,5–2%)
  3. Dampscherm volgens DIN 18531
  4. Isolatie
  5. Bouwplaatsafdichting conform DIN 18531
  6. Schlüter-TROBA-PLUS 8G
  7. Schlüter-TROBA-STELZ-MR
  8. Grootformaat zelfdragende tegels
  9. Schlüter-BARA-RT
    Afwateringsmogelijkheid in acht nemen!
  10. Schlüter-BARA-RTK
  11. Schlüter-BARIN
  12. Randplaat

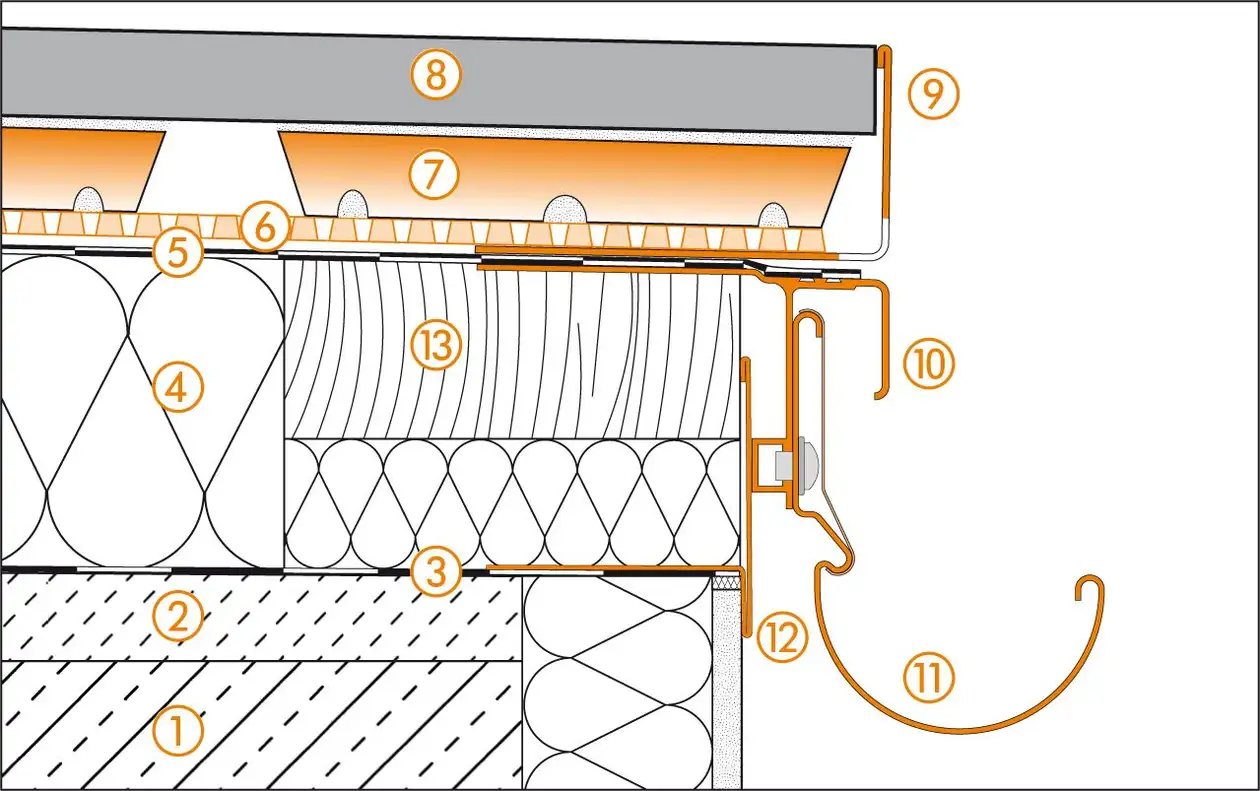

Randdetail 3

Schlüter-Systems doorsnedetekening van het randdetail 3 voor dakterrasopbouw C.7 Bekledingsconstructie met TROBA-STELZ-mortelringen © Schlueter-Systems
Doorsnedetekening van het randdetail 3 voor dakterrasopbouw C.7 Bekledingsconstructie met TROBA-STELZ-mortelringen
  1. Betonplaat
  2. Dekvloer met afschot (1,5–2%)
  3. Dampscherm volgens DIN 18531
  4. Isolatie
  5. Bouwplaatsafdichting conform DIN 18531
  6. Schlüter-TROBA-PLUS 8G
  7. Schlüter-TROBA-STELZ-MR
  8. Grootformaat zelfdragende tegels
  9. Schlüter-BARA-RWL
    Drainageopeningen vrijhouden
  10. Schlüter-BARA-RTK
  11. Schlüter-BARIN
  12. Schlüter-BARA-RT
  13. Randplaat

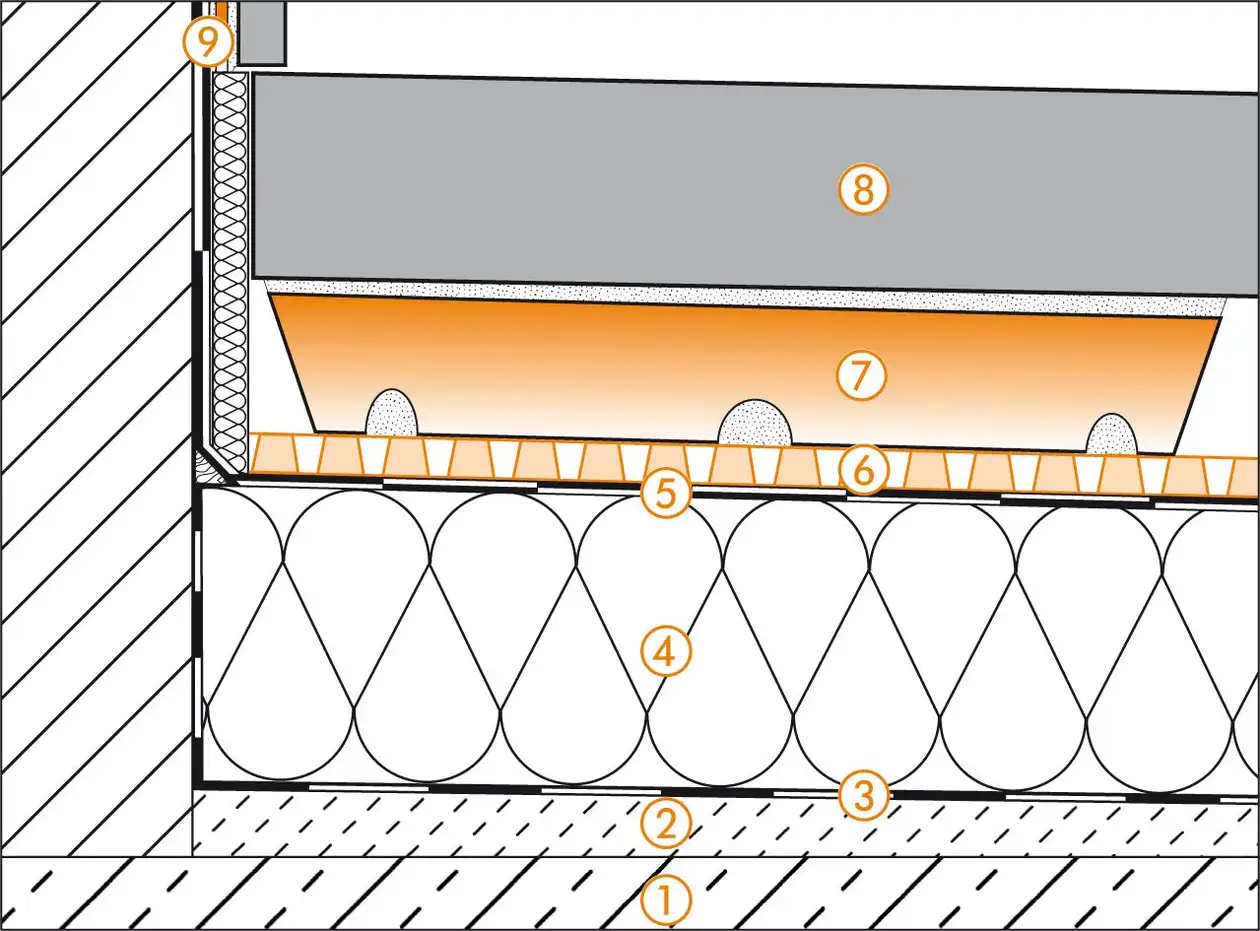

Wandaansluiting

Schlüter-Systems doorsnedetekening van de wandaansluiting voor dakterrasopbouw C.7 Bekledingsconstructie met TROBA-STELZ-mortelringen © Schlueter-Systems
Doorsnedetekening van de wandaansluiting voor dakterrasopbouw C.7 Bekledingsconstructie met TROBA-STELZ-mortelringen
  1. Betonplaat
  2. Dekvloer met afschot (1,5–2%)
  3. Dampscherm volgens DIN 18531
  4. Isolatie
  5. Bouwplaatsafdichting conform DIN 18531
  6. Schlüter-TROBA-PLUS 8G
  7. Schlüter-TROBA-STELZ-MR
  8. Grootformaat zelfdragende tegels
  9. Schlüter-KERDI

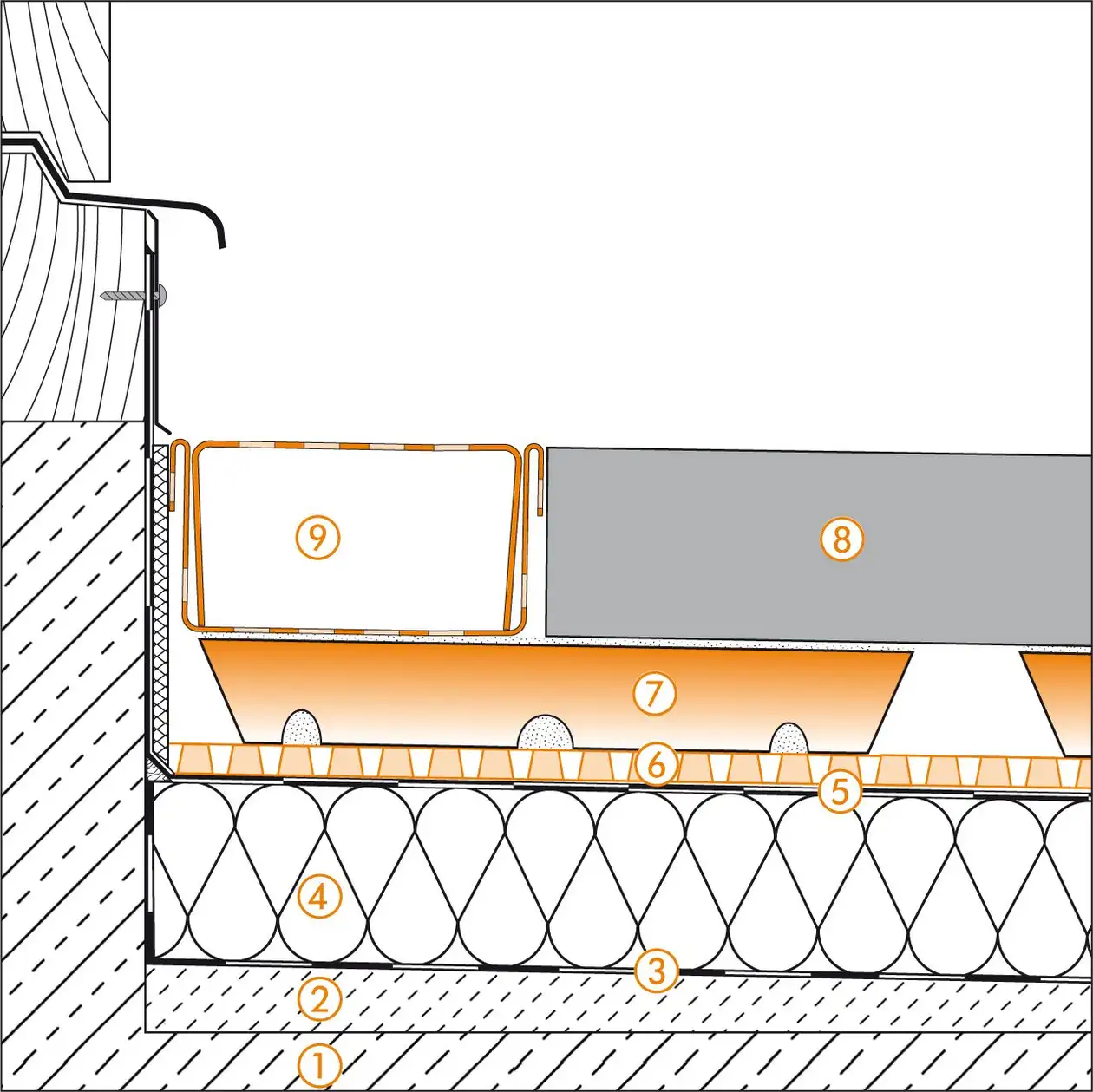

Deuraansluiting

Schlüter-Systems doorsnedetekening van de deuraansluiting voor dakterrasopbouw C.7 Bekledingsconstructie met TROBA-STELZ-mortelringen © Schlueter-Systems
Doorsnedetekening van de deuraansluiting voor dakterrasopbouw C.7 Bekledingsconstructie met TROBA-STELZ-mortelringen
  1. Betonplaat
  2. Dekvloer met afschot (1,5–2%)
  3. Dampscherm volgens DIN 18531
  4. Isolatie
  5. Bouwplaatsafdichting conform DIN 18531
  6. Schlüter-TROBA-PLUS 8G
  7. Schlüter-TROBA-STELZ-MR
  8. Grootformaat zelfdragende tegels
  9. Schlüter-TROBA-LINE-TL
