Dakterrasopbouw C.6: Losse plaatsing op TROBA-PLUS 8G bevestigd met dunbedmortelpunten

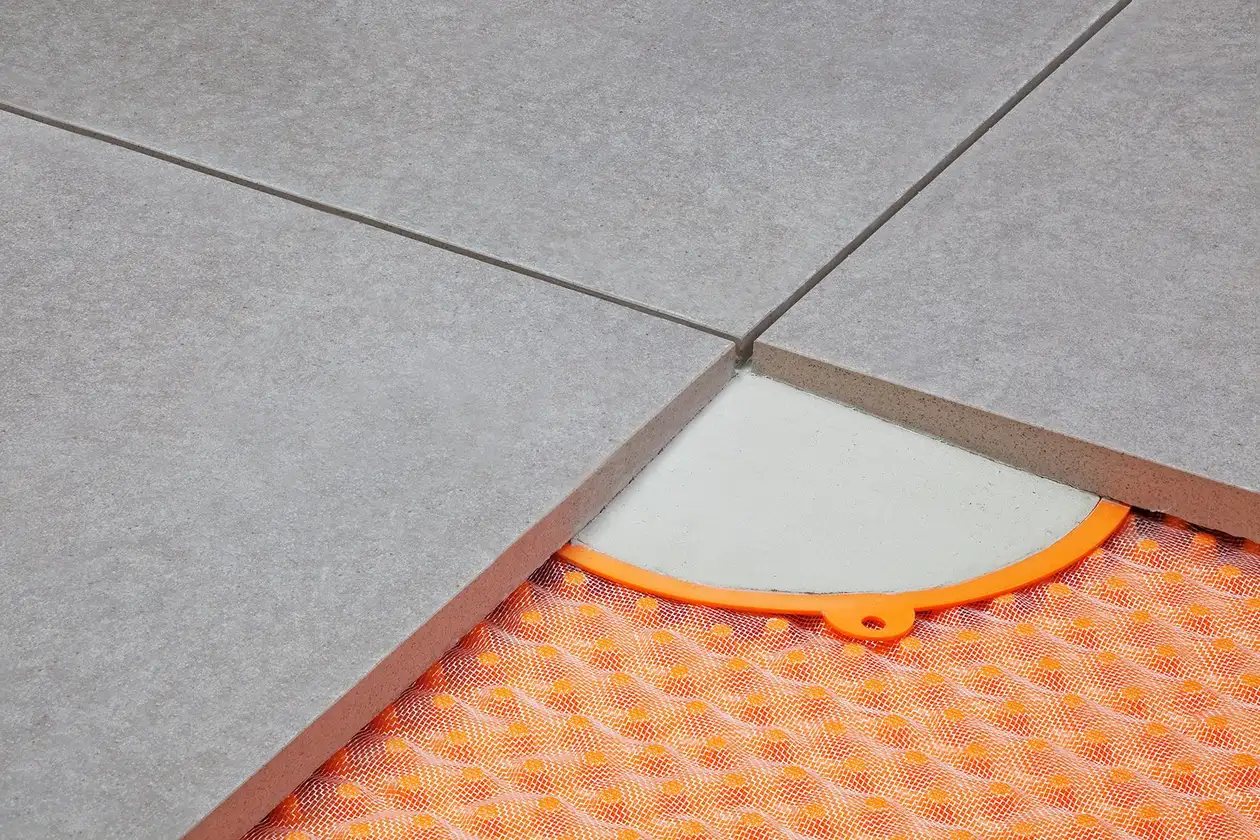

Losse plaatsing op TROBA-PLUS 8G met TROBA-STELZ-DR

© Schlueter-Systems

Bij dit type constructie vormt de drukstabiele oppervlaktedrainage
Schlüter-TROBA-PLUS 8G de draagkrachtige laag voor zelfdragende plaatelementen en garandeert een snelle afvoer van het water dat binnendringt door de open voegen van de plaatelementen.

Schlüter-TROBA-STELZ-DR dienen als bekistingsringen, om gelijkmatige draagpunten uit dunbedmortel voor zelfdragende plaatelementen te maken.

Aanwijzing:
De bekistingsringen TROBA-STELZ-DR kunnen na het aanbrengen van de dunbedmortel weer weggenomen en opnieuw gebruikt worden.

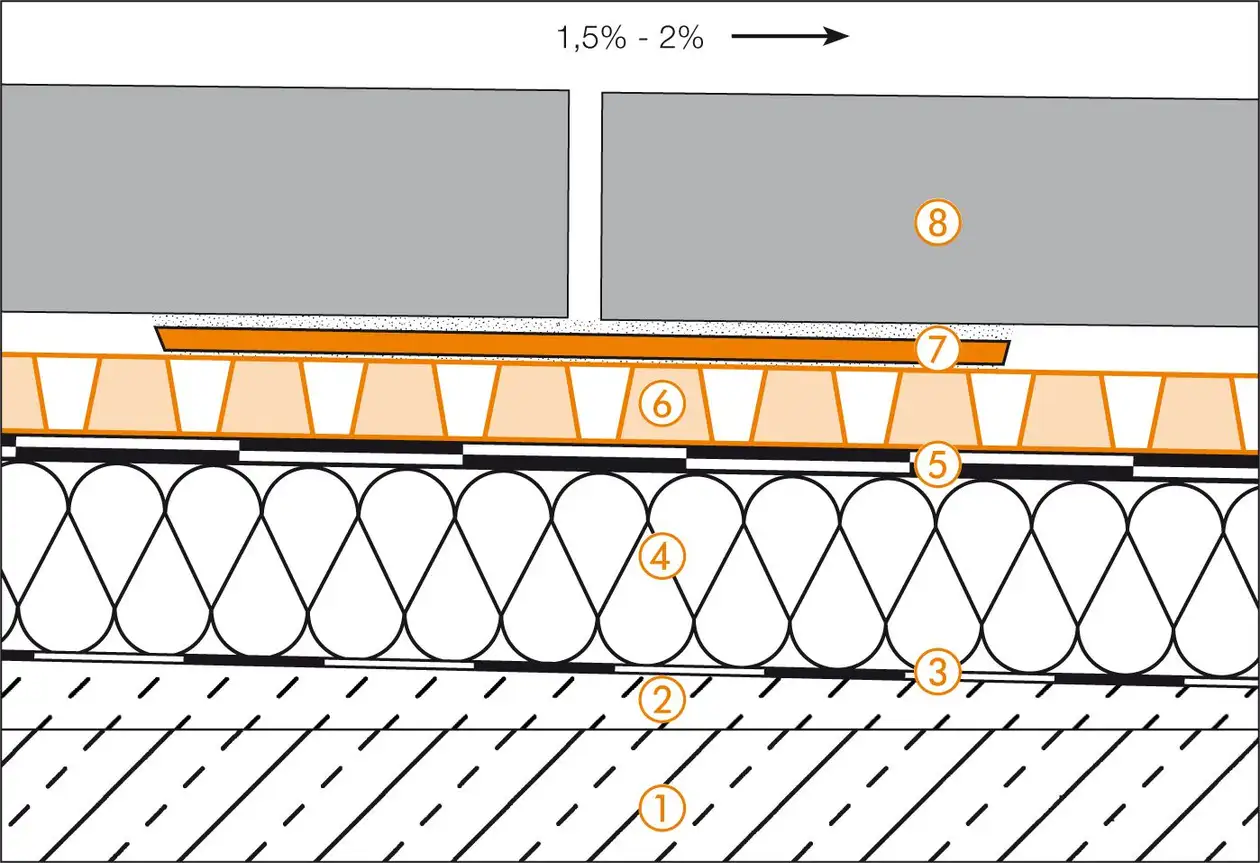

Dakterrasopbouw C.6: Losse plaatsing op TROBA-PLUS 8G bevestigd met dunbedmortelpunten

© Schlueter-Systems

1. Betonkraagplaat
2. Dekvloer met afschot
   Voorwaarde voor een goede werking van de constructie is een voldoende helling
   (1,5–2%) voor de afwatering
3. Dampscherm volgens DIN 18531
4. Isolatie
   Dikte volgens vereiste
5. Bouwplaatsafdichting conform DIN 18531
6. Schlüter-TROBA-PLUS 8G
   Drukstabiele drainagemat als draagkrachtige laag voor zelfdragende tegels en voor op lange termijn efficiënte afvoer van het door de voegen van de plaatelementen binnendringende water.
   Ervoor zorgen dat afwatering mogelijk is!
7. Schlüter-TROBA-STELZ-DR
   Bevestigingsringen voor dunbedmortel
8. Grootformaat zelfdragende tegels
   Betonsteen, natuursteen of keramische elementen

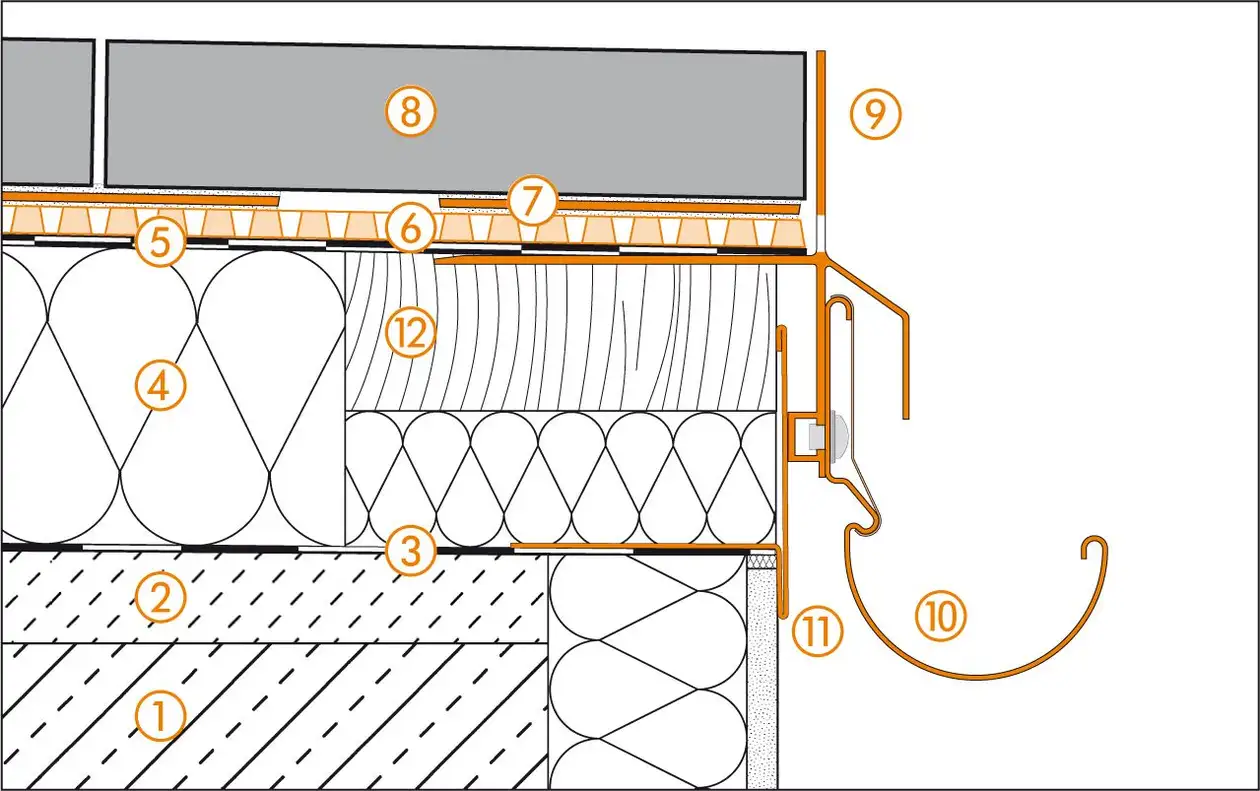

Randdetail 1

© Schlueter-Systems

1. Betonplaat
2. Dekvloer met afschot (1,5–2%)
3. Dampscherm volgens DIN 18531
4. Isolatie
5. Bouwplaatsafdichting conform DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-DR
8. Grootformaat zelfdragende platen
9. Schlüter-BARA-RKLT
   Drainageopeningen vrijhouden
10. Schlüter-BARIN
11. Schlüter-BARA-RT
12. Randplaat

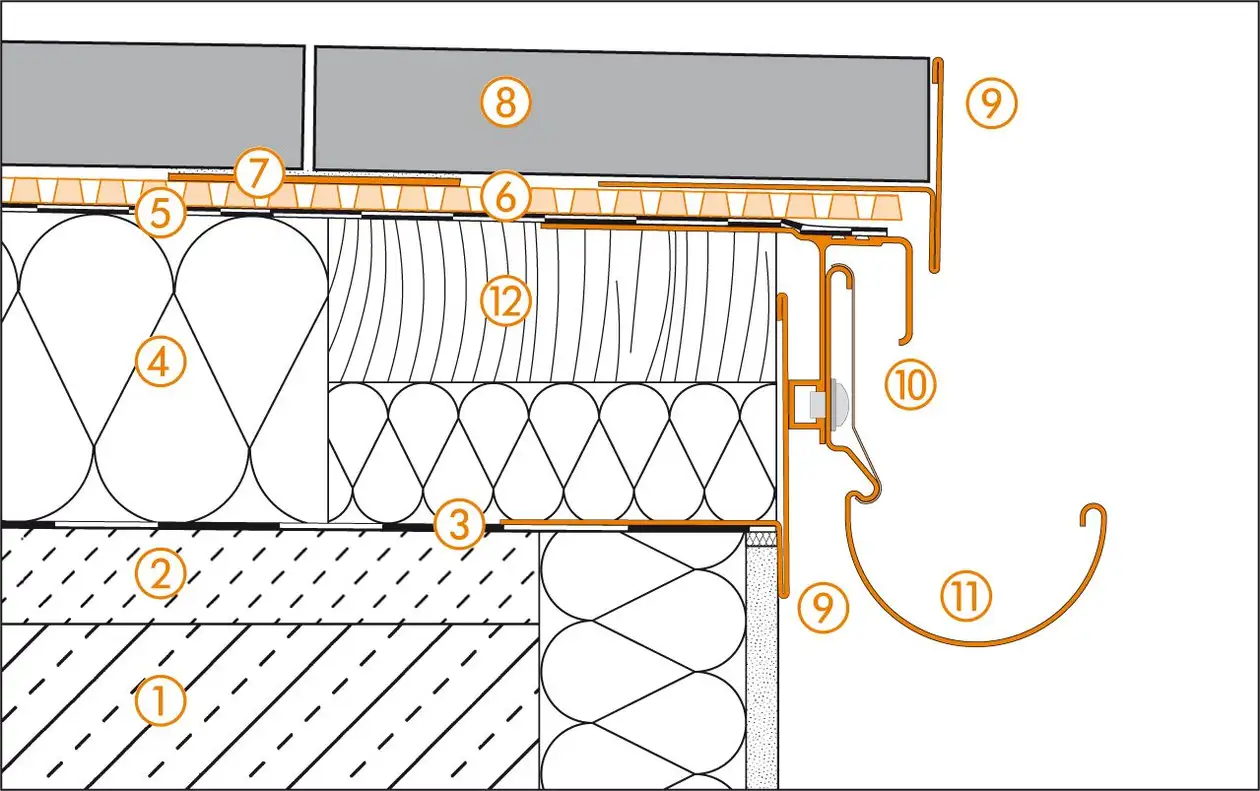

Randdetail 2

© Schlueter-Systems

1. Betonplaat
2. Dekvloer met afschot (1,5–2%)
3. Dampscherm volgens DIN 18531
4. Isolatie
5. Bouwplaatsafdichting conform DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-DR
8. Grootformaat zelfdragende platen
9. Schlüter-BARA-RT
   Ervoor zorgen dat afwatering mogelijk is!
10. Schlüter-BARA-RTK
11. Schlüter-BARIN
12. Randplaat

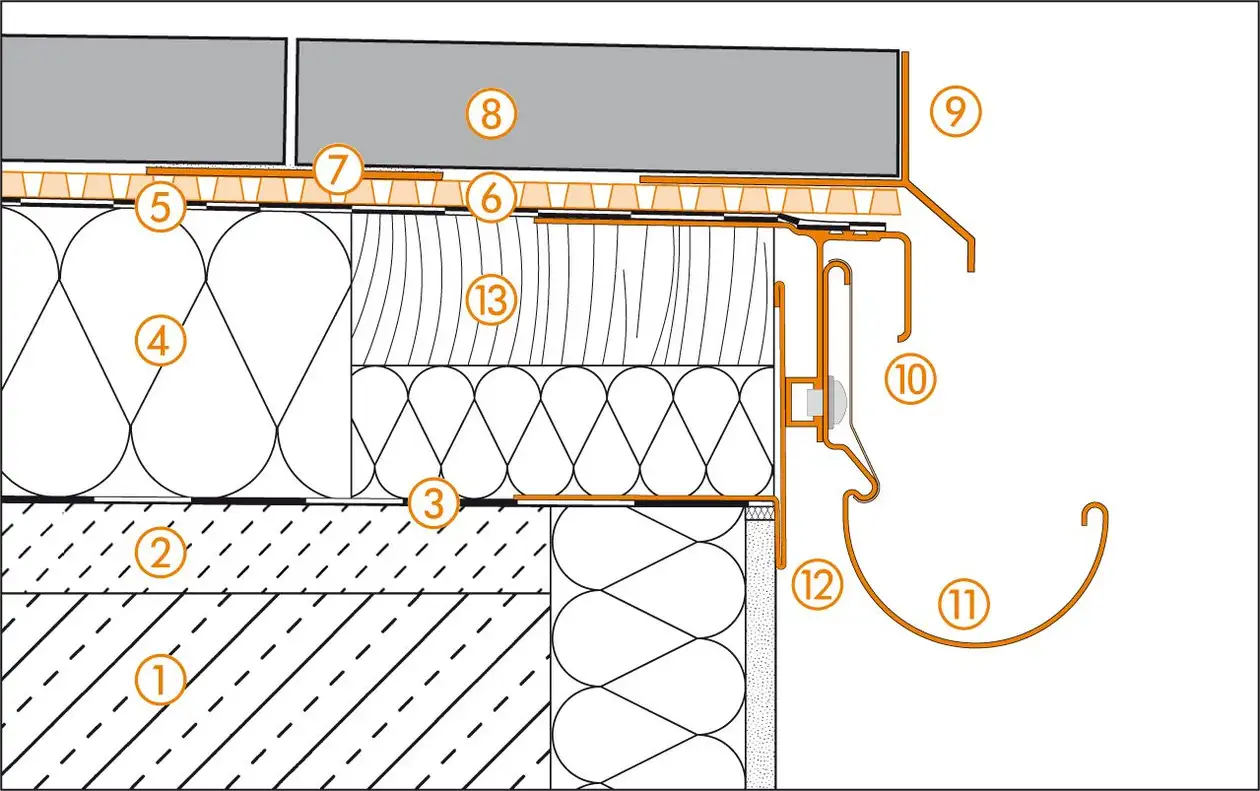

Randdetail 3

© Schlueter-Systems

1. Betonplaat
2. Dekvloer met afschot (1,5–2%)
3. Dampscherm volgens DIN 18531
4. Isolatie
5. Bouwplaatsafdichting conform DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-DR
8. Grootformaat zelfdragende platen
9. Schlüter-BARA-RK
   Ervoor zorgen dat afwatering mogelijk is!
10. Schlüter-BARA-RTK
11. Schlüter-BARIN
12. Schlüter-BARA-RT
13. Randplaat

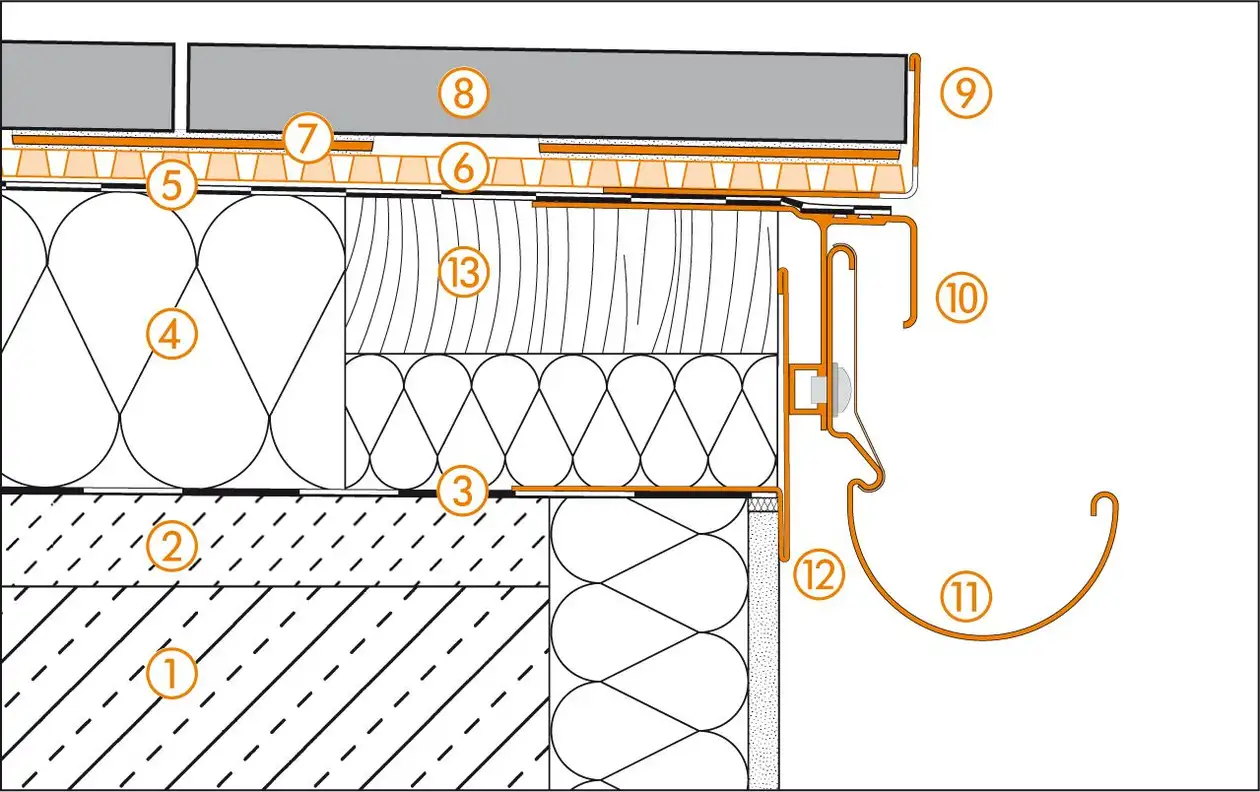

Randdetail 4

© Schlueter-Systems

1. Betonplaat
2. Dekvloer met afschot (1,5–2%)
3. Dampscherm volgens DIN 18531
4. Isolatie
5. Bouwplaatsafdichting conform DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-DR
8. Grootformaat zelfdragende platen
9. Schlüter-BARA-RWL
   Drainageopeningen vrijhouden
10. Schlüter-BARA-RTK
11. Schlüter-BARIN
12. Schlüter-BARA-RT
13. Randplaat

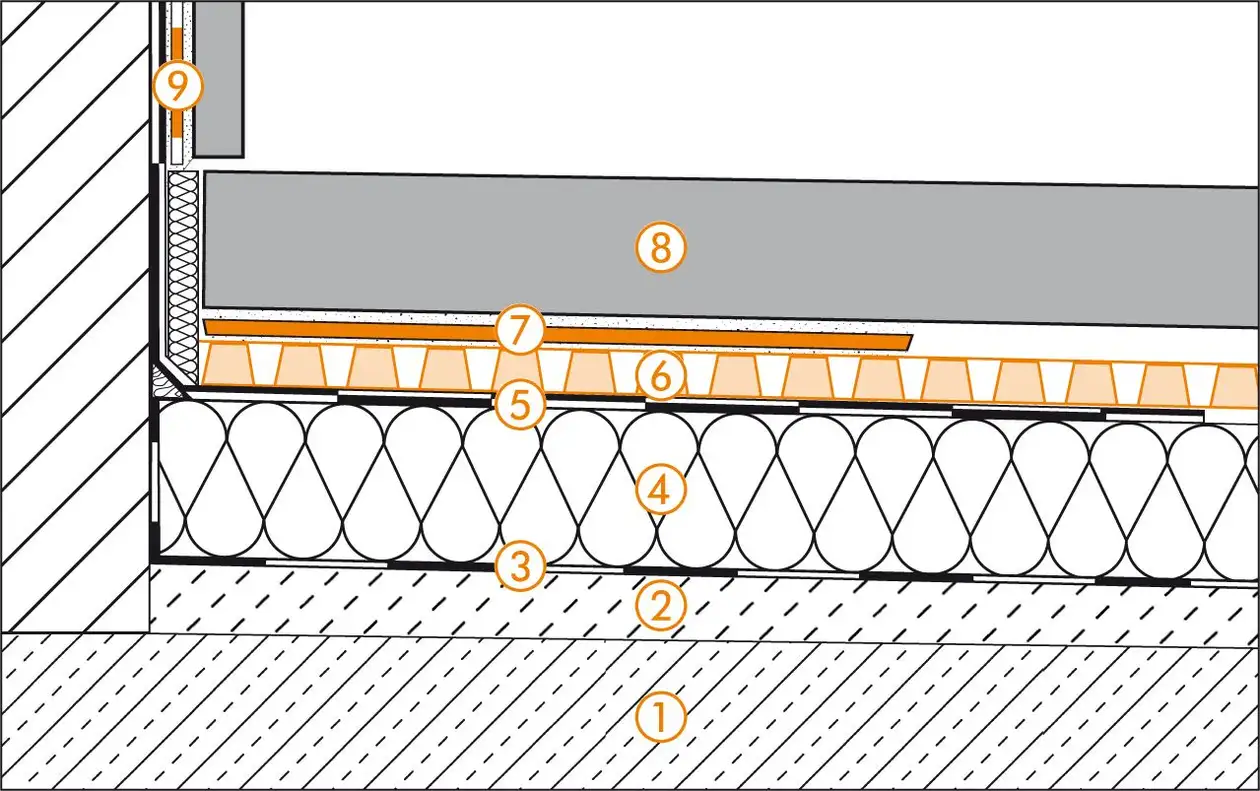

Wandaansluiting

© Schlueter-Systems

1. Betonplaat
2. Dekvloer met afschot (1,5–2%)
3. Dampscherm volgens DIN 18531
4. Isolatie
5. Bouwplaatsafdichting conform DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-DR
8. Grootformaat zelfdragende platen
9. Schlüter-KERDI

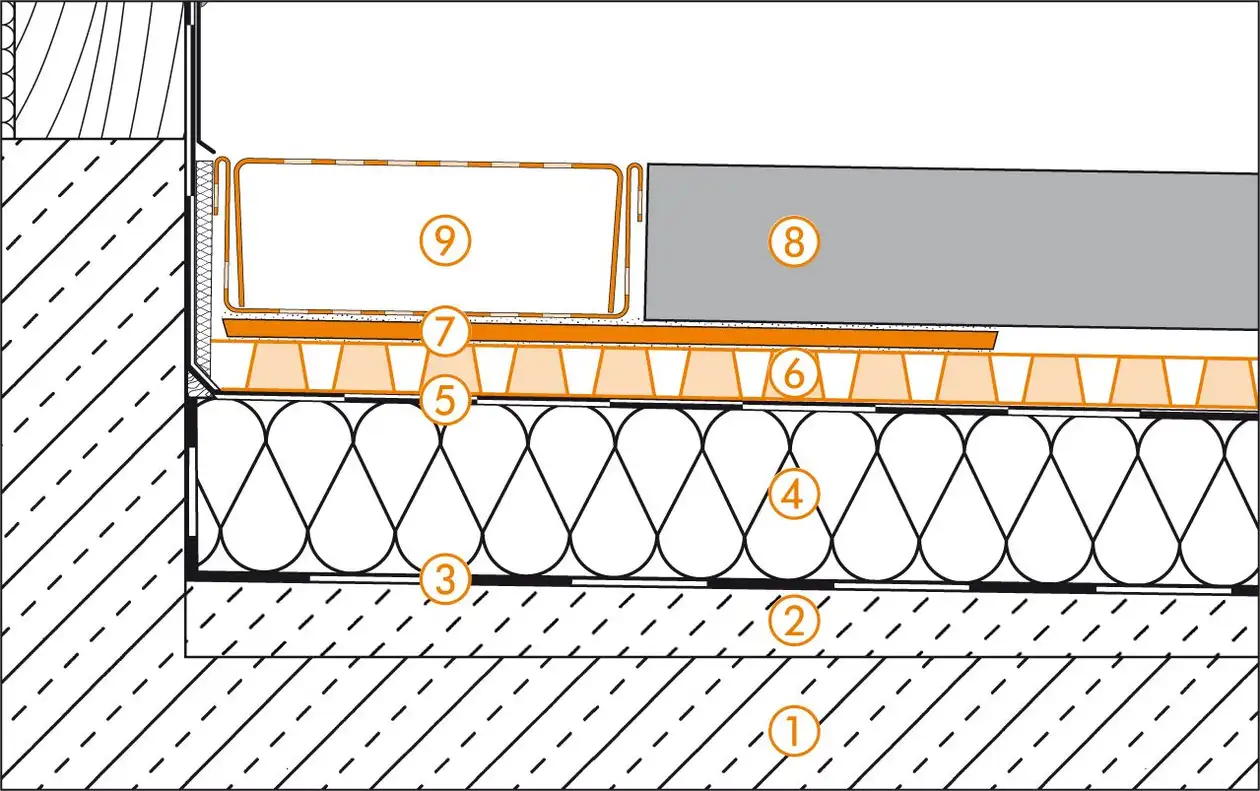

Deuraansluiting

© Schlueter-Systems

1. Betonplaat
2. Dekvloer met afschot (1,5–2%)
3. Dampscherm volgens DIN 18531
4. Isolatie
5. Bouwplaatsafdichting conform DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-DR
8. Grootformaat zelfdragende platen
9. Schlüter-TROBA-LINE-TL
