Dakterrasopbouw C.5: Bekledingsconstructie boven afdichtingen

Afdichting, drainage, lastverdelingslaag, hechtende drainage en ontkoppeling

© Schlueter-Systems

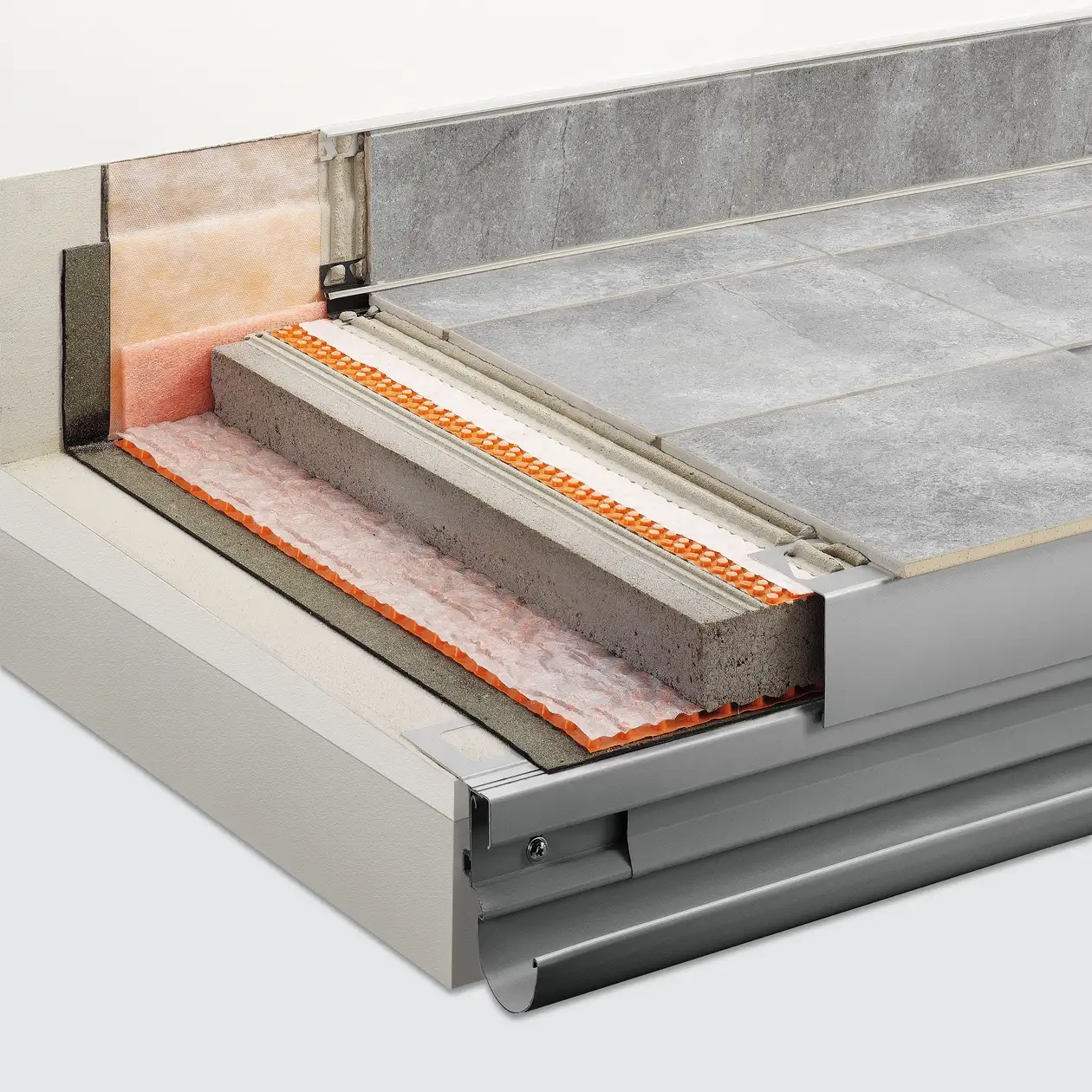

De draagconstructie met oppervlaktehelling wordt door een afdichting conform DIN 18531 tegen binnendringend water beschermd.

Tussen de afdichting en de lastverdelingslaag (dekvloer) wordt om het insijpelwater af te voeren Schlüter-TROBA-PLUS gelegd als drainage.

Tussen de dekvloer en de tegelbekleding wordt de capillair passieve hechtende drainage en hechtende ontkoppeling Schlüter-DITRA-DRAIN in dunbedmortel gelegd.

Zo wordt gezorgd voor ventilatie onder het volledige bekledingsoppervlak, zodat de dunbedmortel snel en gelijkmatig droogt/uithardt.

C.5: Bekledingsconstructies boven afdichtingen conform DIN 18531

© Schlueter-Systems

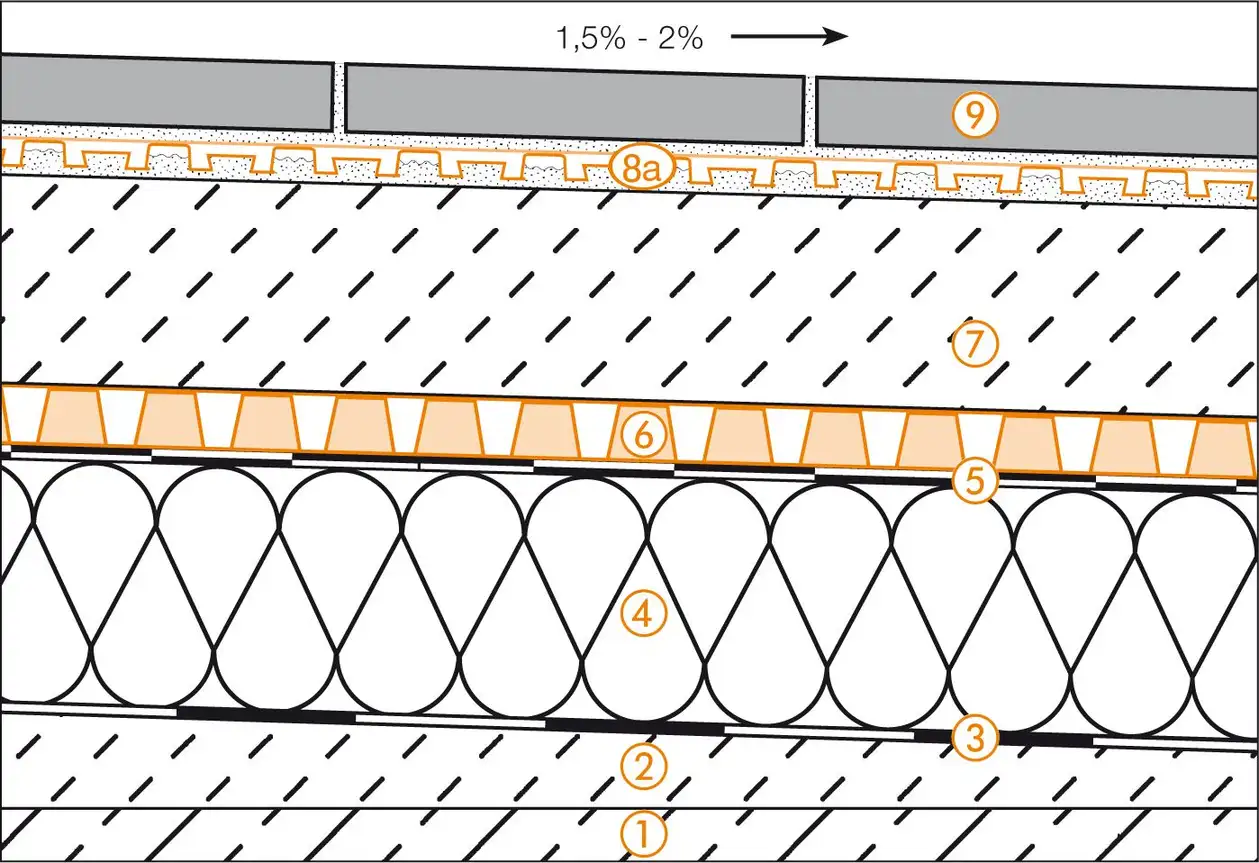

1. Betonkraagplaat
2. Dekvloer met afschot
   Voorwaarde voor een goede werking van de constructie is een voldoende helling
   (1,5–2%) voor de afwatering
3. Dampscherm volgens DIN 18531
4. Isolatie
   Dikte volgens vereiste
5. Bouwplaatsafdichting conform DIN 18531
6. Schlüter-TROBA-PLUS
   Capillair passieve afwatering voor efficiënte afvoer van insijpelwater en ventilatie onder het volledige oppervlak
   Ervoor zorgen dat afwatering mogelijk is!
7. Lastverdelingslaag
   Cementdekvloer conform DIN 18560-2 of drainagemortel
8. a) Schlüter-DITRA-DRAIN 4
   Hechtende drainagemat van polyethyleen, in dunbedmortel geplaatst, met de functies hechtende drainage, onderventilatie en hechtende ontkoppeling
   b) Schlüter-DITRA-DRAIN 8
   Hechtende drainagemat speciaal voor grote oppervlakken en trapconstructies
9. Tegels of natuursteenplaten
   Plaatsing – ook grootformaat – met een hydraulisch bindende, water- en weerbestendige dunbedmortel

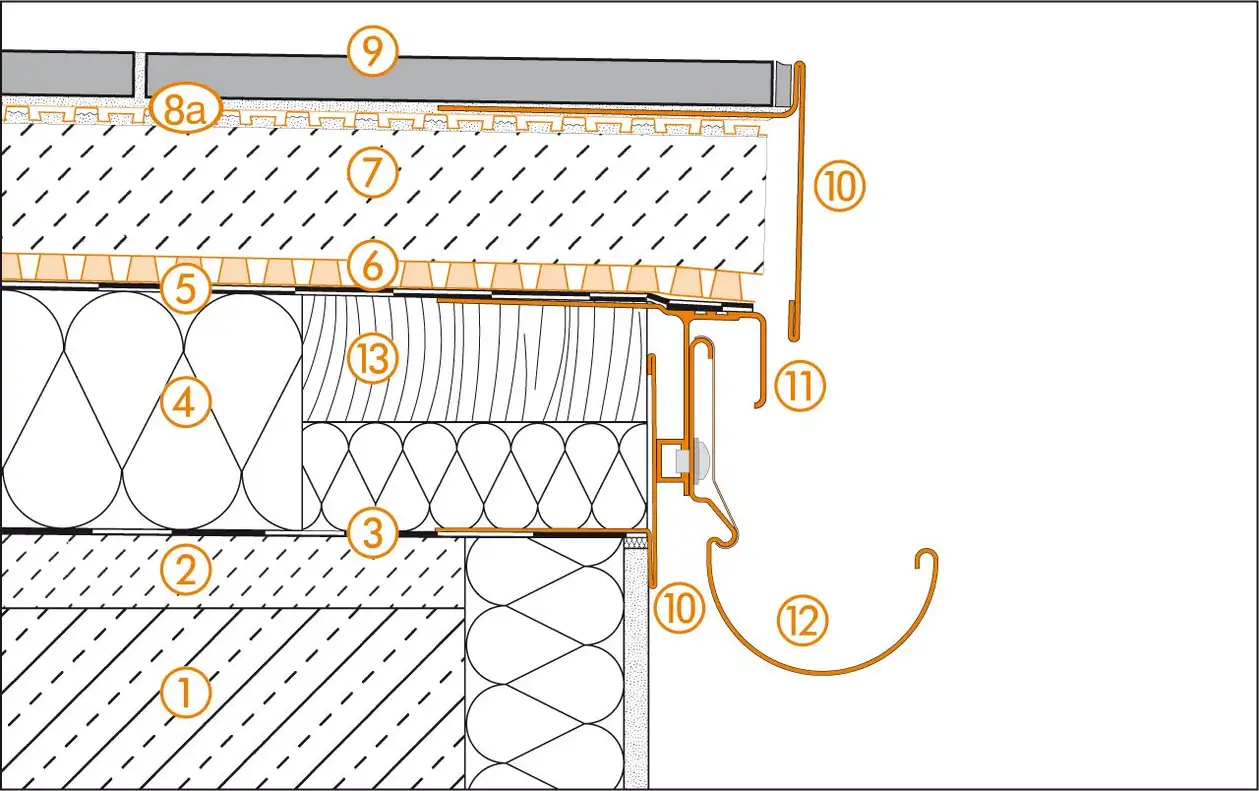

Randdetail 1

© Schlueter-Systems

1. Betonplaat
2. Dekvloer met afschot (1,5–2%)
3. Dampscherm volgens DIN 18531
4. Isolatie
5. Bouwplaatsafdichting conform DIN 18531
6. Schlüter-TROBA-PLUS
7. Lastspreidingslaag
8. a) Schlüter-DITRA-DRAIN 4
   b) Schlüter-DITRA-DRAIN 8
9. Keramische tegels of natuursteenplaten
10. Schlüter-BARA-RT
    Ervoor zorgen dat afwatering mogelijk is!
11. Schlüter-BARA-RTK
12. Schlüter-BARIN
13. Randplaat

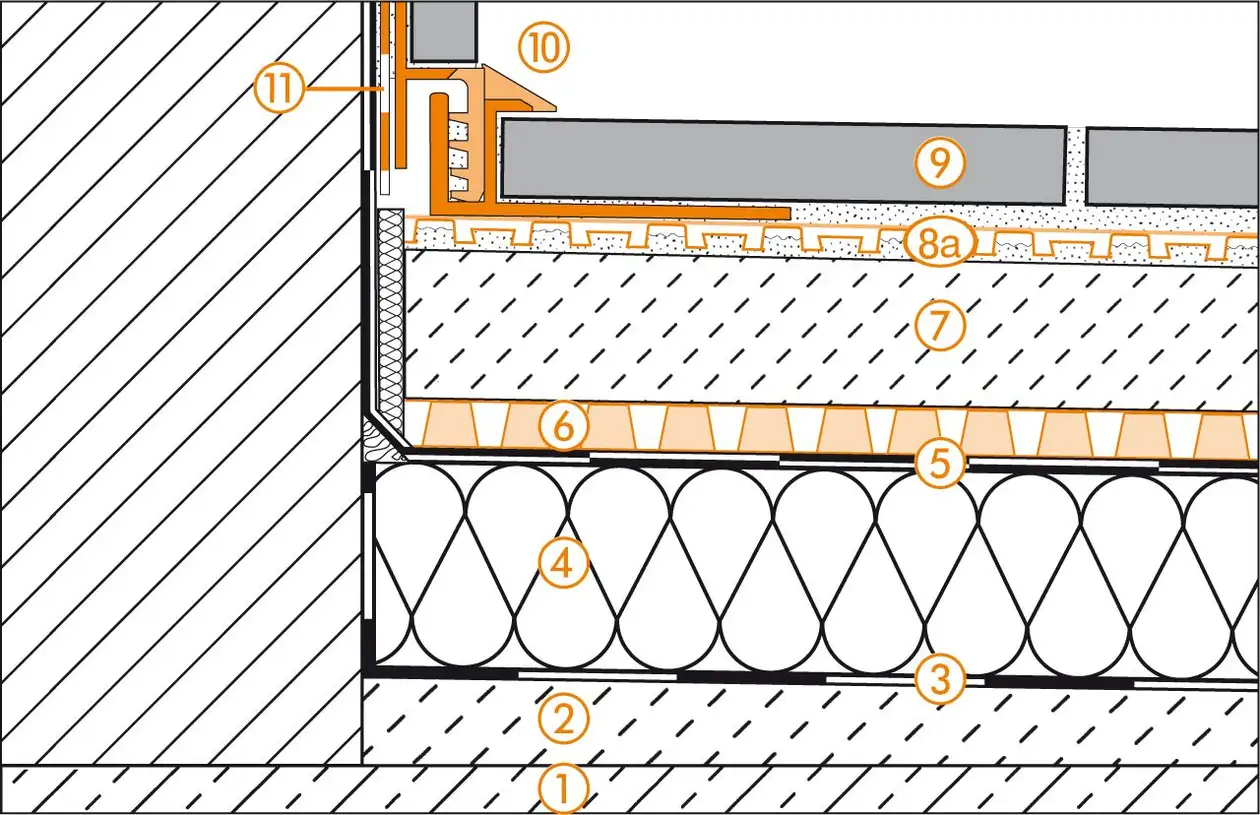

Wandaansluiting

© Schlueter-Systems

1. Betonplaat
2. Dekvloer met afschot (1,5–2%)
3. Dampscherm volgens DIN 18531
4. Isolatie
5. Bouwplaatsafdichting conform DIN 18531
6. Schlüter-TROBA-PLUS
7. Lastspreidingslaag
8. a) Schlüter-DITRA-DRAIN 4
   b) Schlüter-DITRA-DRAIN 8
9. Keramische tegels of natuursteenplaten
10. Schlüter-DILEX-EK
11. Schlüter-KERDI-KEBA

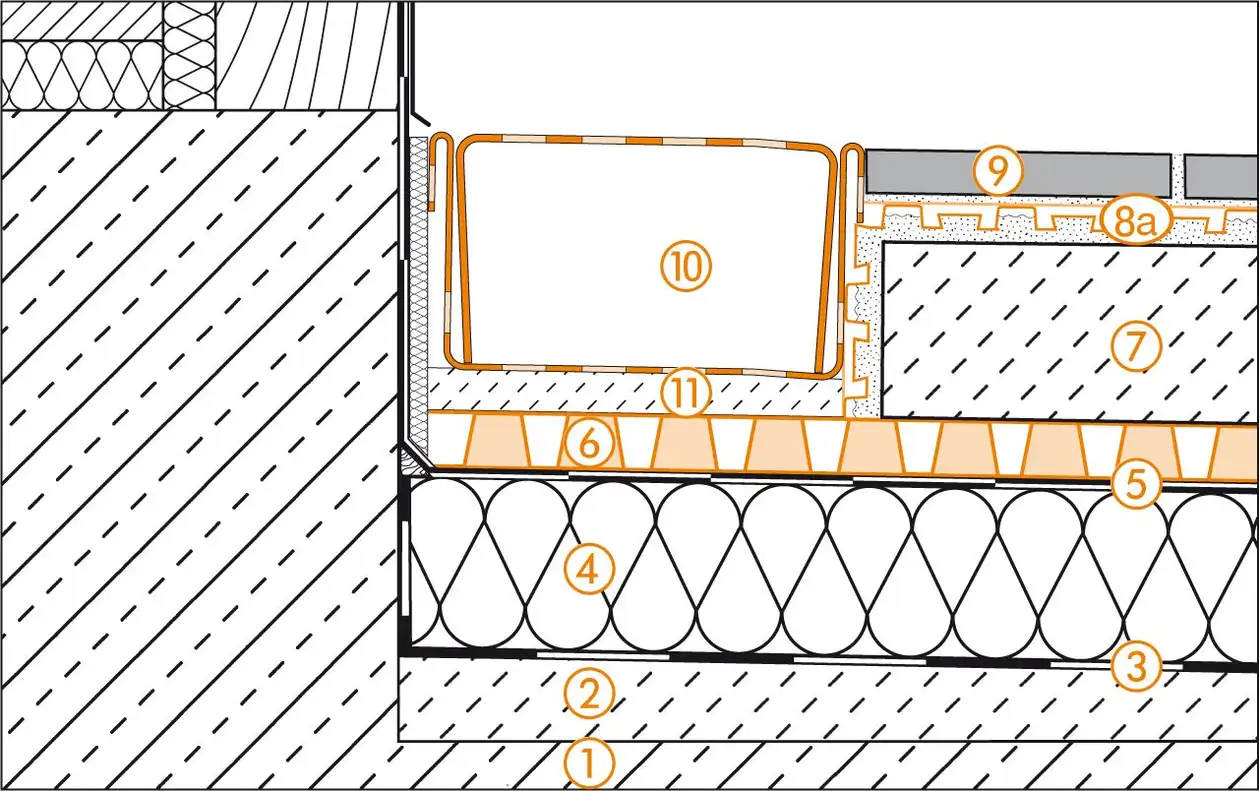

Deuraansluiting

© Schlueter-Systems

1. Betonplaat
2. Dekvloer met afschot (1,5–2%)
3. Dampscherm volgens DIN 18531
4. Isolatie
5. Bouwplaatsafdichting conform DIN 18531
6. Schlüter-TROBA-PLUS
7. Lastspreidingslaag
8. a) Schlüter-DITRA-DRAIN 4
   b) Schlüter-DITRA-DRAIN 8
9. Keramische tegels of natuursteenplaten
10. Schlüter-TROBA-LINE-TL
    (drainageopeningen moeten vrij worden gehouden)
11. Morteldotten

Bodemafvoer

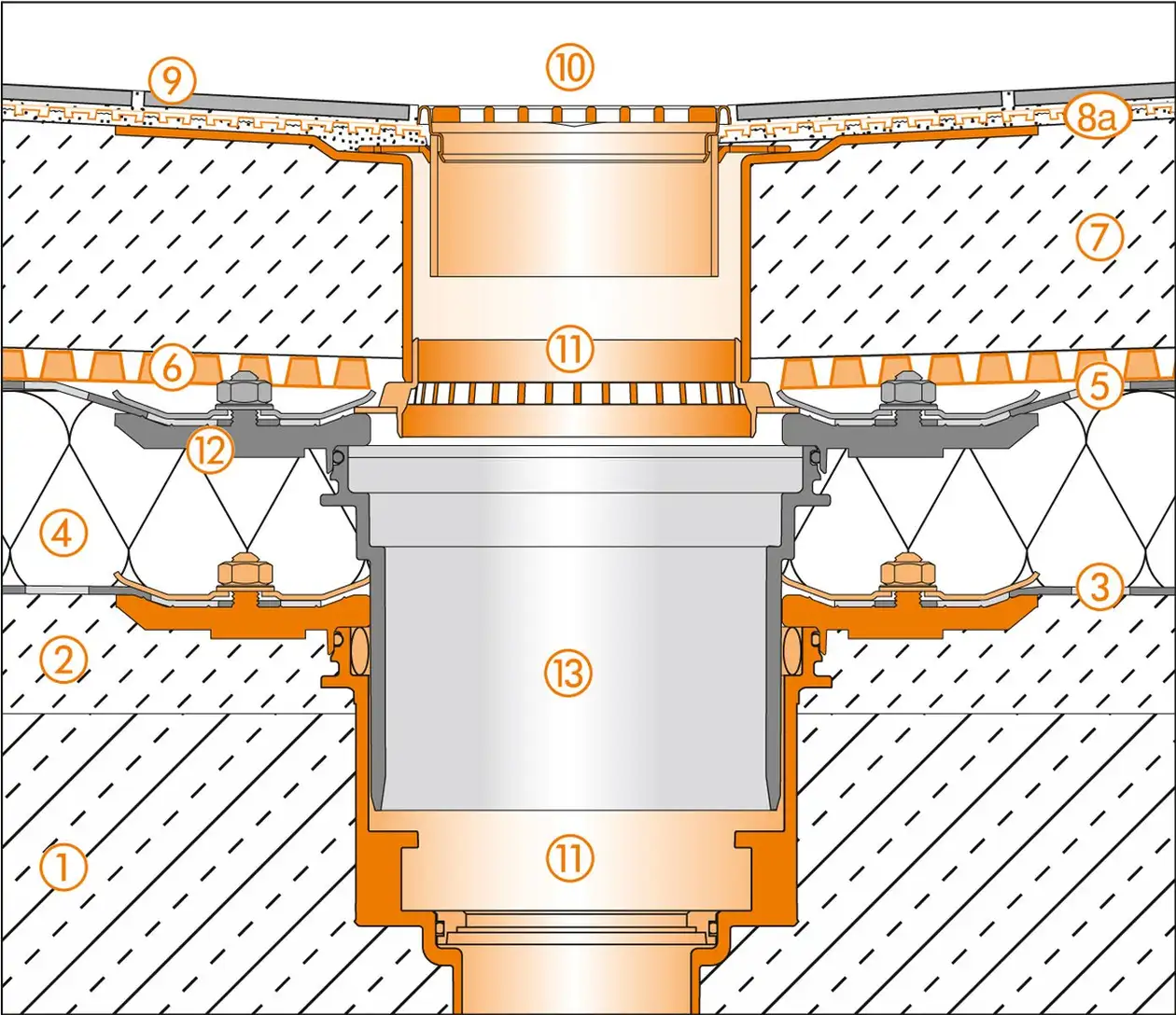

© Schlueter-Systems

1. Betonplaat
2. Dekvloer met afschot (1,5–2%)
3. Dampscherm volgens DIN 18531
4. Isolatie
5. Bouwplaatsafdichting conform DIN 18531
6. Schlüter-TROBA-PLUS
7. Lastspreidingslaag
8. a) Schlüter-DITRA-DRAIN 4
   b) Schlüter-DITRA-DRAIN 8
9. Keramische tegels of natuursteenplaten
10. Schlüter-KERDI-DRAIN-RRE
    Rooster-/frameset KD R10
    Drainageopeningen moeten vrij worden gehouden!
11. Schlüter-KERDI-DRAIN-KDBV
    Bodemafvoerset KD BV 50 MSBB
12. Afdichtingsaansluiting (op aanvraag)
13. Verlengstuk voor bodemafvoeren (op aanvraag)
