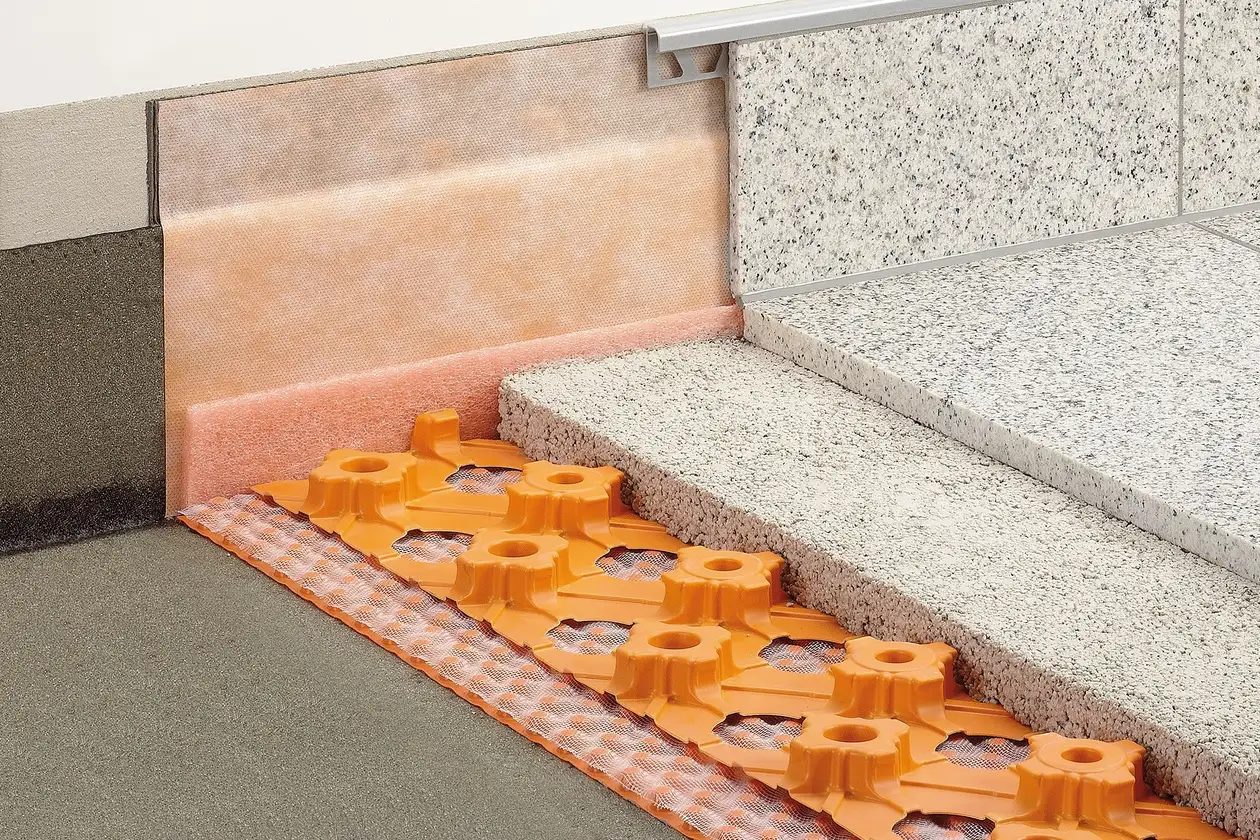

Dakterrasopbouw C.4: Dunlagige bekledingsconstructie in mortelbed boven afdichting conform DIN 18531
Constructieopbouwen C: dakterrassenBEKOTEC-DRAIN en plaatsing op een mortelbed boven oppervlaktedrainage met TROBA-PLUS 8G
De draagconstructie met oppervlaktehelling wordt door een afdichting conform DIN 18531 tegen binnendringend water beschermd.
Tussen de afdichting en de lastverdelingslaag (dekvloer) wordt de drainagemat Schlüter-TROBA-PLUS 8G gelegd om het insijpelwater af te voeren.
De lastverdelingslaag uit cementmortel of drainagemortel wordt dunlagig uitgevoerd in het Schlüter-BEKOTEC-DRAIN-systeem.
De natuursteen wordt nat in nat in het mortelbed gelegd.

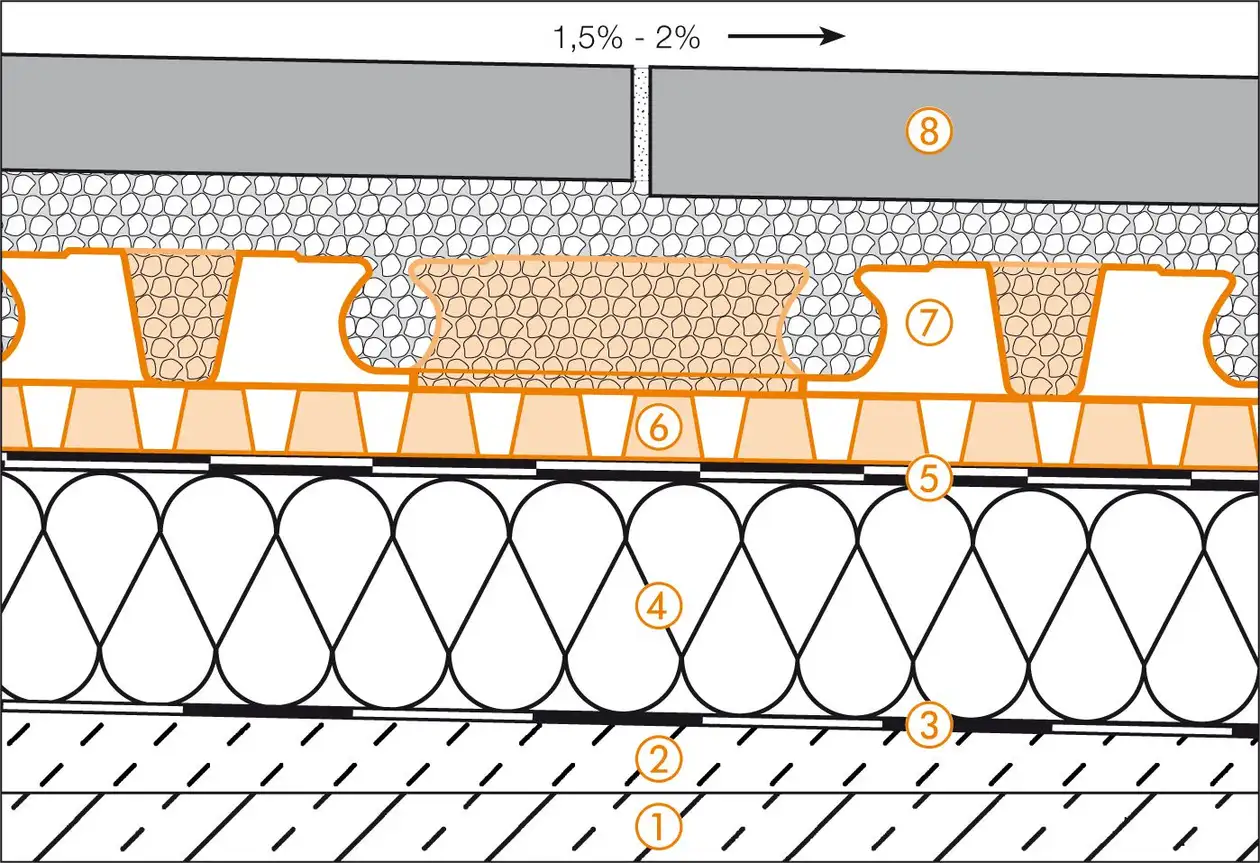

C.4: Dunlagige bekledingsconstructie in het mortelbed boven afdichting conform DIN 18531
- Betonkraagplaat
- Dekvloer met afschot
Voorwaarde voor een goede werking van de constructie is een voldoende helling
(1,5–2%) voor de afwatering - Dampscherm volgens DIN 18531
- Isolatie
Dikte volgens vereiste - Bouwplaatsafdichting conform DIN 18531
- Schlüter-TROBA-PLUS 8G
Capillair passieve afwatering voor efficiënte afvoer van insijpelwater en ventilatie onder het volledige oppervlak. Ervoor zorgen dat afwatering mogelijk is! - Schlüter-BEKOTEC-DRAIN
Dunne mortellaag, als systeem voor barstvrije en betrouwbare tegel- en natuursteenbekledingen, nat geplaatst met een contactlaag in het mortelbed van cementmortel of drainagemortel, met hoge waterdoorlaatbaarheid - Keramische tegels of natuursteenplaten
Plaatsing nat in nat op de lastverdelingslaag

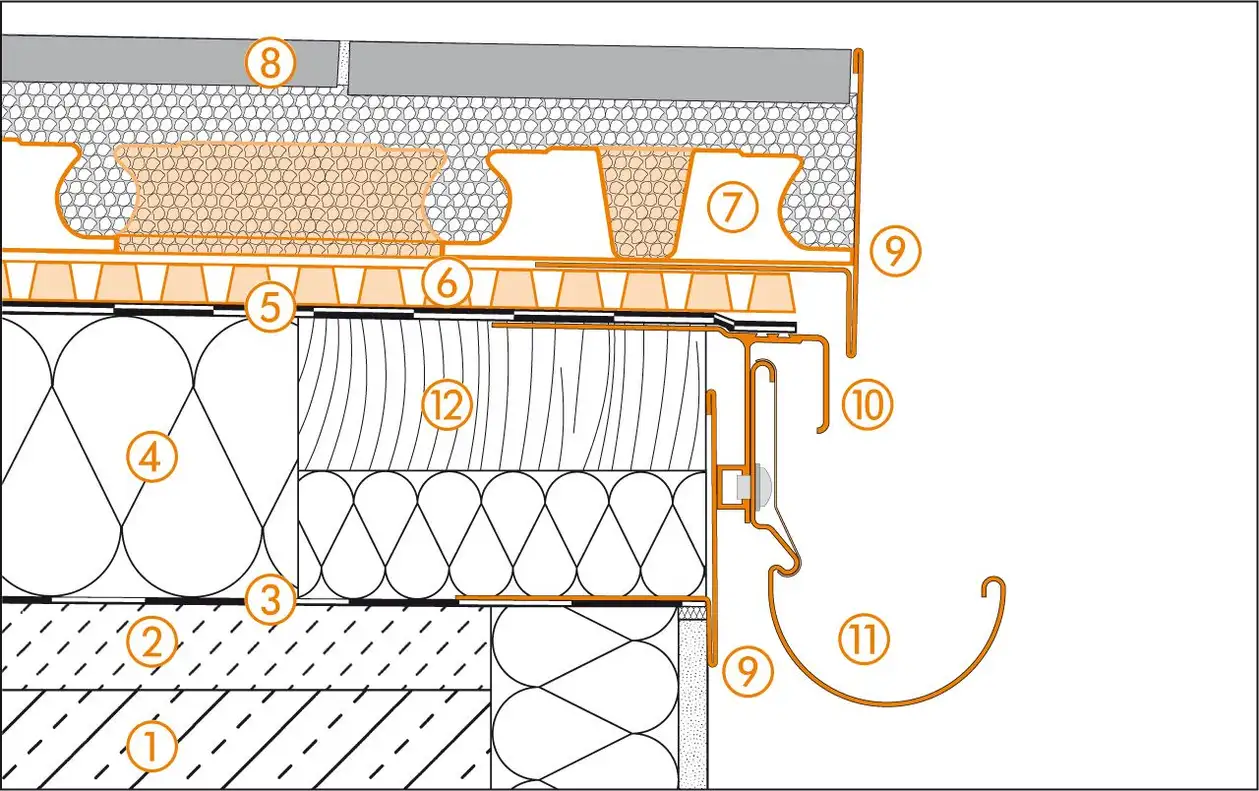

Randdetail 1
- Betonplaat
- Dekvloer met afschot (1,5–2%)
- Dampscherm volgens DIN 18531
- Isolatie
- Bouwplaatsafdichting conform DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-BEKOTEC-DRAIN
- Keramische tegels of natuursteenplaten

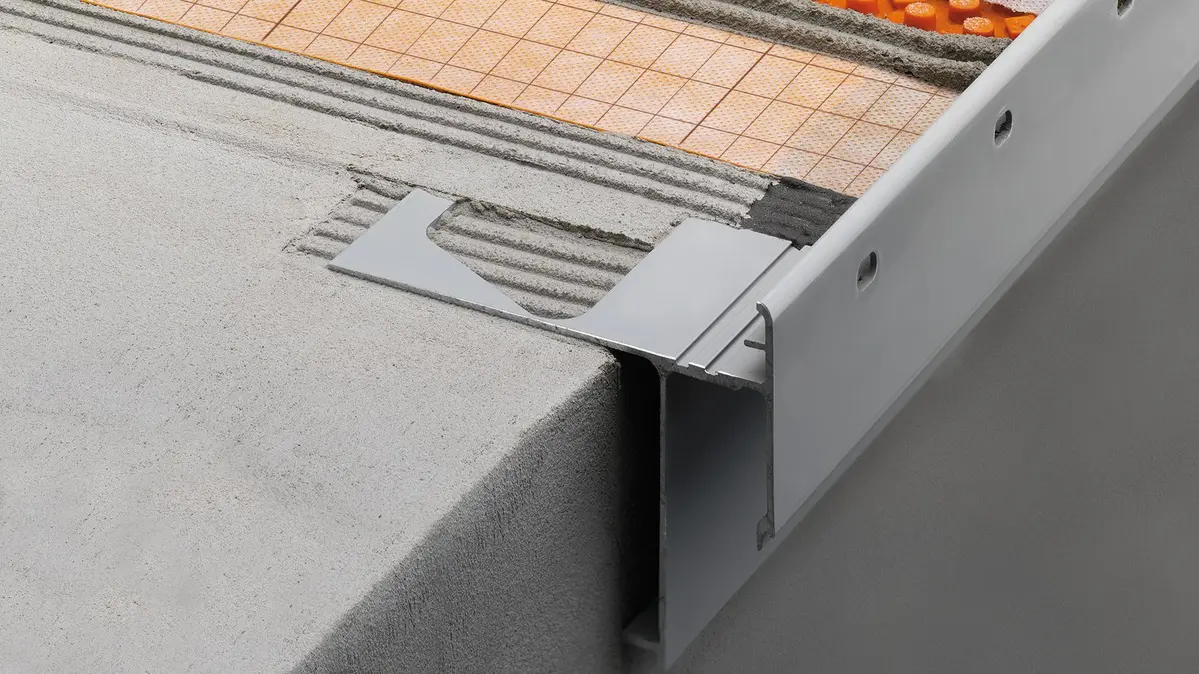

- Schlüter-BARA-RT
Ervoor zorgen dat afwatering mogelijk is! - Schlüter-BARA-RTK
- Schlüter-BARIN
- Randplaat

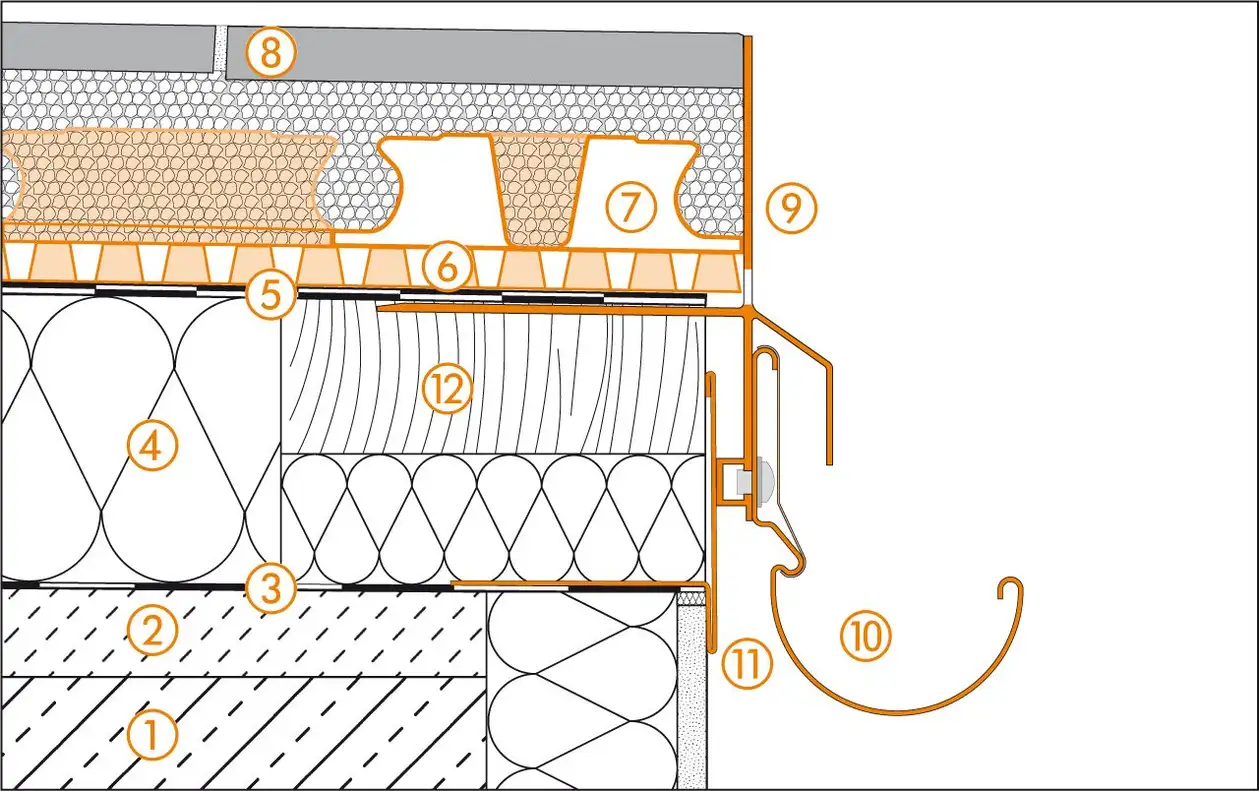

Randdetail 2
- Betonplaat
- Dekvloer met afschot (1,5–2%)
- Dampscherm volgens DIN 18531
- Isolatie
- Bouwplaatsafdichting conform DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-BEKOTEC-DRAIN
- Keramische tegels of natuursteenplaten
- Schlüter-BARA-RKLT
Drainageopeningen vrijhouden - Schlüter-BARIN
- Schlüter-BARA-RT
- Randplaat

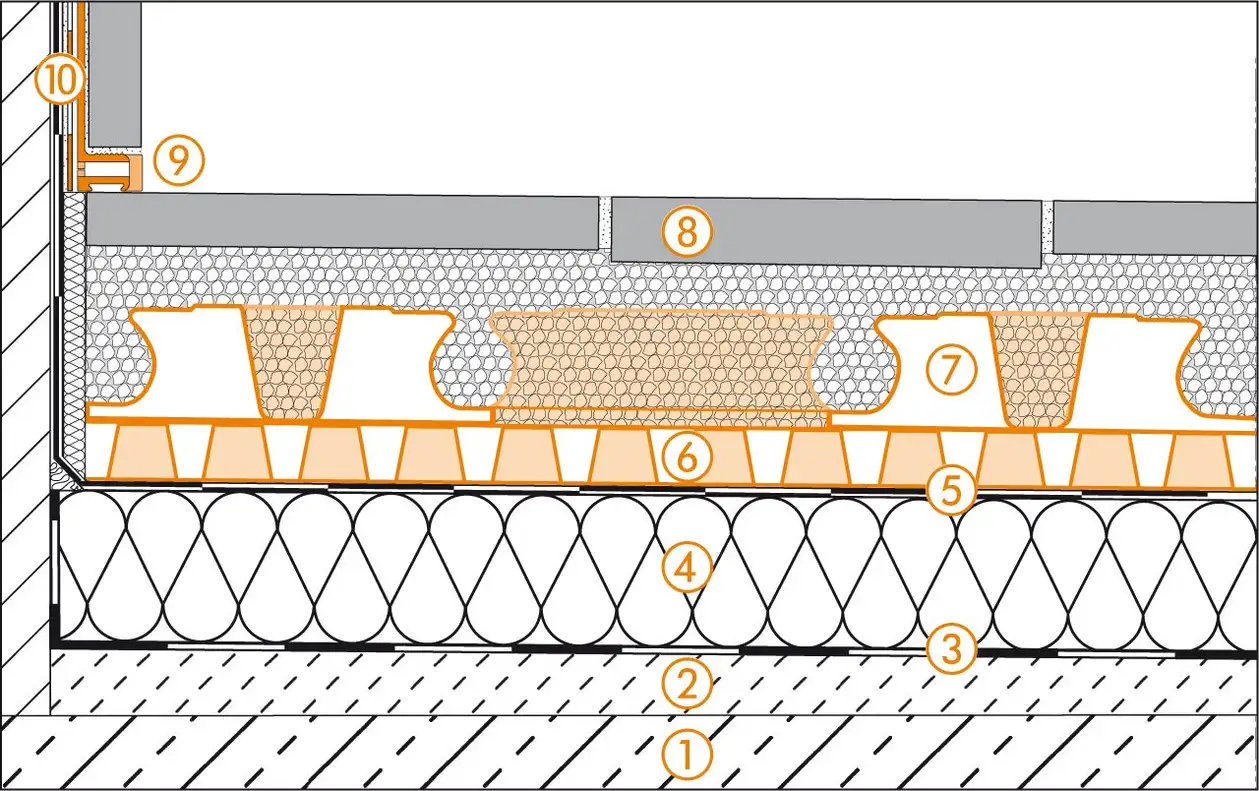

Wandaansluiting
- Betonplaat
- Dekvloer met afschot (1,5–2%)
- Dampscherm volgens DIN 18531
- Isolatie
- Bouwplaatsafdichting conform DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-BEKOTEC-DRAIN
- Keramische tegels of natuursteenplaten
- Schlüter-DILEX-BWA
- Schlüter-KERDI-KEBA

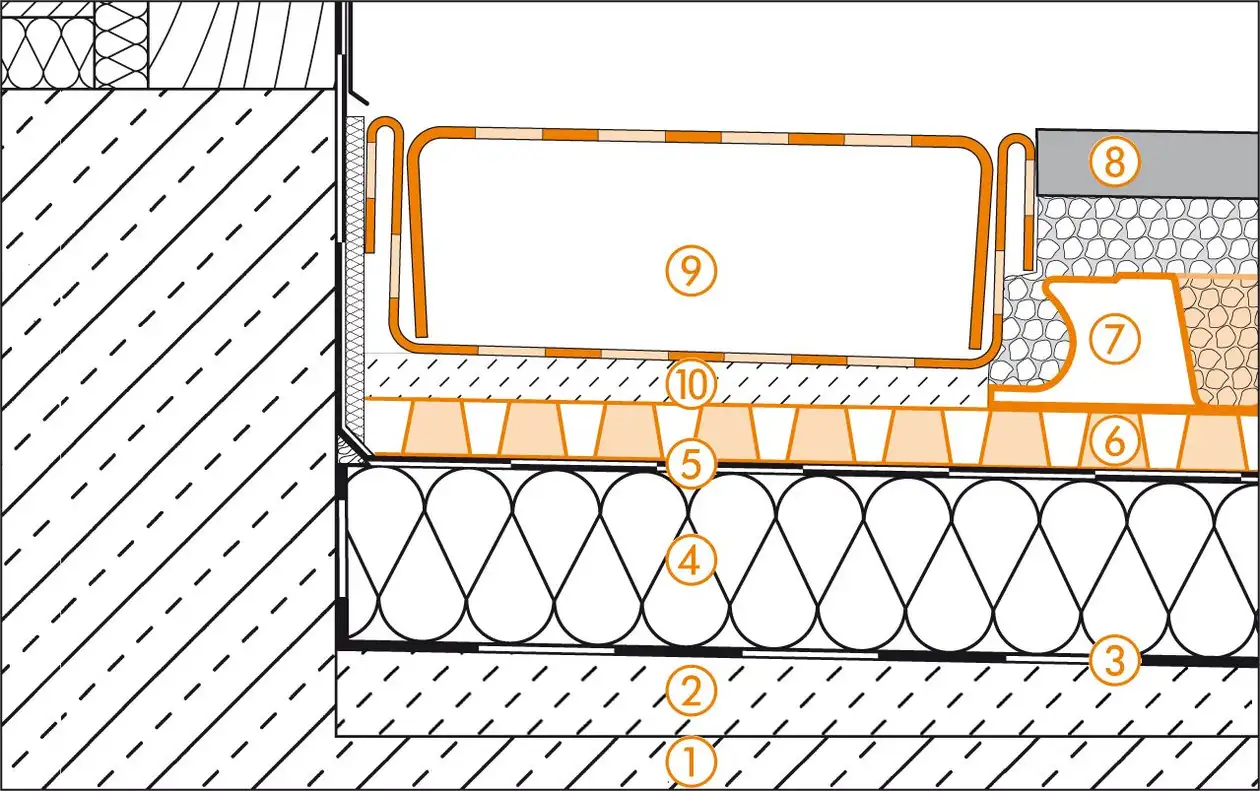

Deuraansluiting
- Betonplaat
- Dekvloer met afschot (1,5–2%)
- Dampscherm volgens DIN 18531
- Isolatie
- Bouwplaatsafdichting conform DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-BEKOTEC-DRAIN
- Keramische tegels of natuursteenplaten

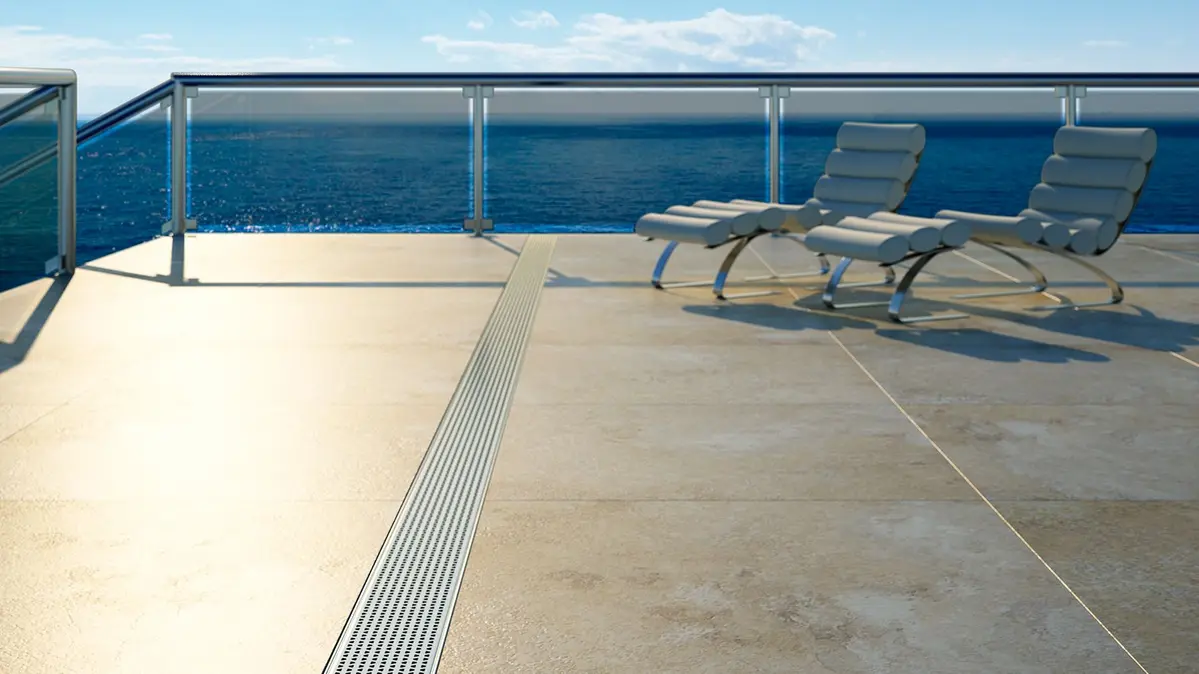

- Schlüter-TROBA-LINE-TL
- Morteldotten

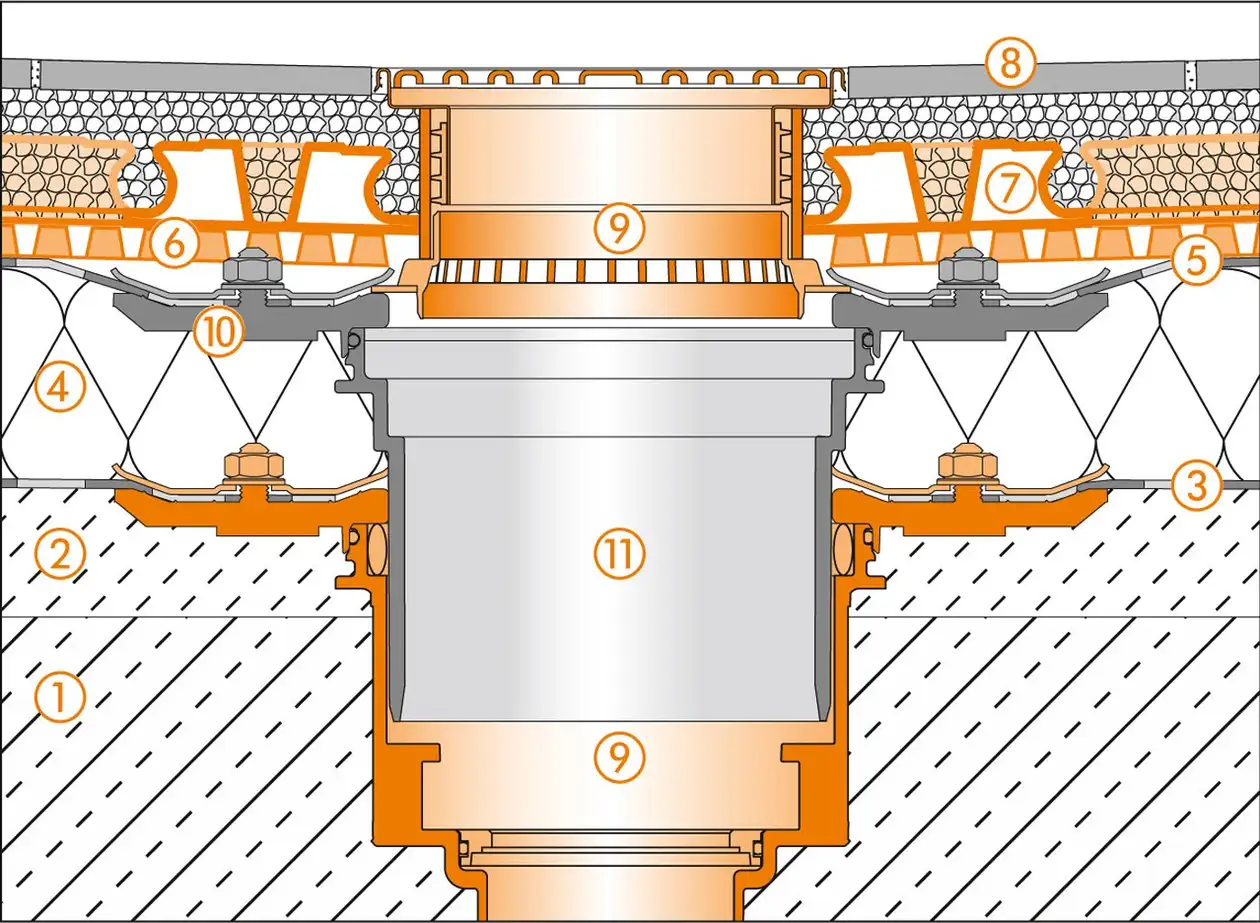

Bodemafvoer
- Betonplaat
- Dekvloer met afschot (1,5–2%)
- Dampscherm volgens DIN 18531
- Isolatie
- Bouwplaatsafdichting conform DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-BEKOTEC-DRAIN
- Keramische tegels of natuursteenplaten
- Schlüter-KERDI-DRAIN-KDBV
Complete set KD BV 50 ASLVB - Afdichtingsaansluiting (op aanvraag)
- Verlengstuk voor bodemafvoeren (op aanvraag)
