Dakterrasopbouw C.3: Dunlagige bekledingsconstructie boven afdichting

DITRA-DRAIN als hechtende drainage en hechtende ontkoppeling boven een BEKOTEC-DRAIN-dekvloer op een TROBA-PLUS-drainagemat

De draagconstructie met oppervlaktehelling wordt beschermd tegen binnendringend water door een afdichting conform DIN 18531.

Tussen de afdichting en de lastverdelingslaag (dekvloer) wordt om het insijpelwater af te voeren Schlüter-TROBA-PLUS gelegd als drainage.

De lastverdelingslaag wordt dunlagig uitgevoerd met het barst- en vervormingsvrije Schlüter-BEKOTEC-DRAIN-systeem.

Tussen de dekvloer en de tegelbekleding wordt de capillair passieve hechtende drainage en hechtende ontkoppeling Schlüter-DITRA-DRAIN in dunbedmortel gelegd. Zo wordt gezorgd voor ventilatie onder het volledige bekledingsoppervlak, zodat de dunbedmortel snel en gelijkmatig droogt/uithardt.

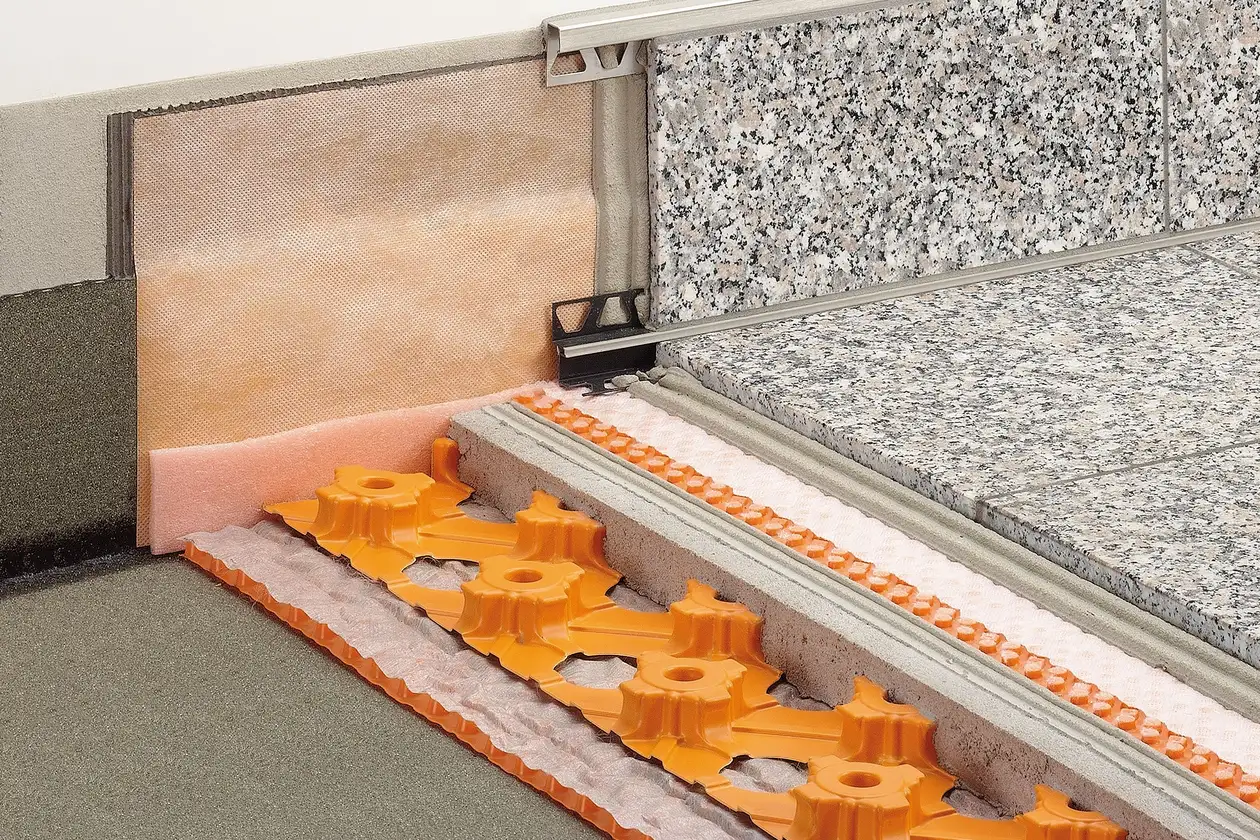

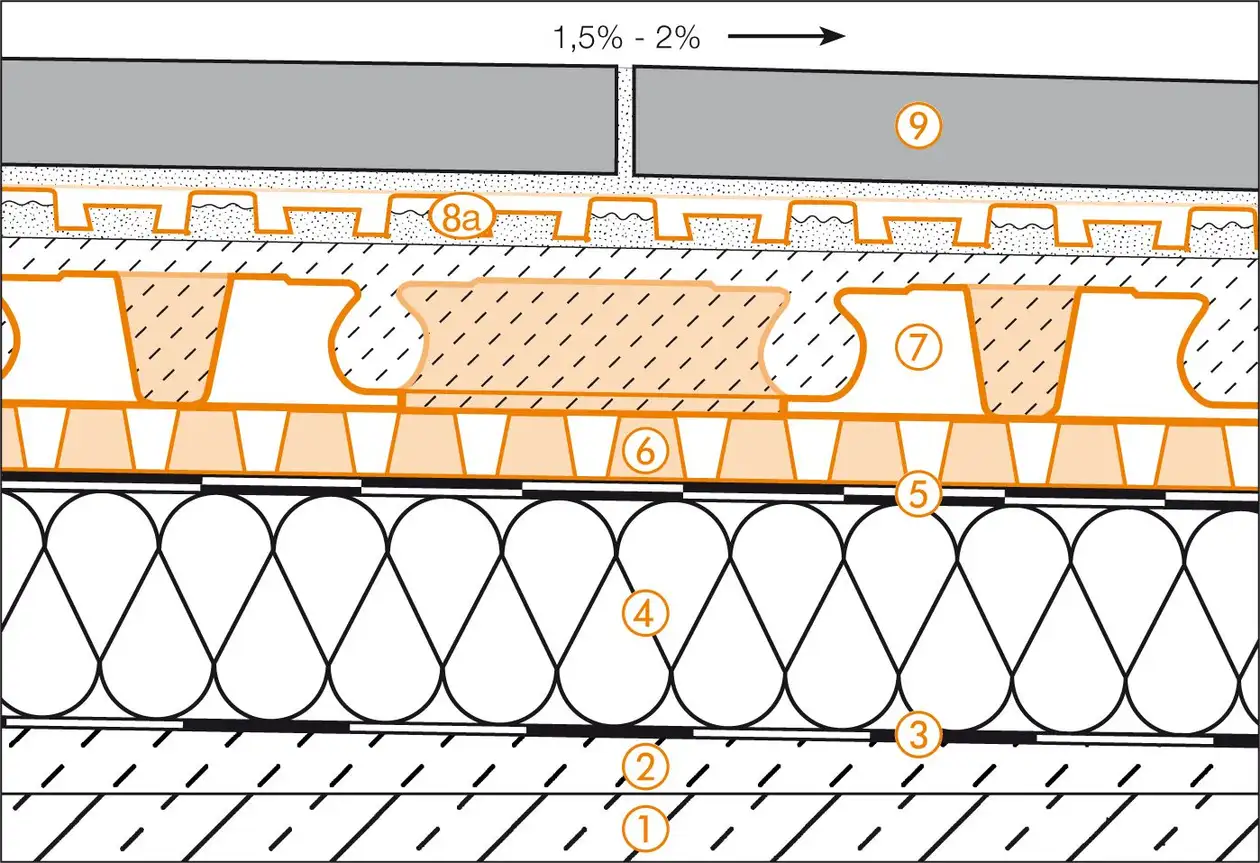

C.3: Dunlagige bekledingsconstructie boven afdichting

Betonkraagplaat
Dekvloer met afschot
Voorwaarde voor een goede werking van de constructie is een voldoende helling
(1,5–2%) voor de afwatering
Dampscherm volgens DIN 18531
Isolatie
Dikte volgens specificatie
Bouwplaatsafdichting conform DIN 18531
Schlüter-TROBA-PLUS
Capillair passieve afwatering voor efficiënte afvoer van insijpelwater en ventilatie onder het volledige oppervlak.
Afwateringsmogelijkheid in acht nemen!
Schlüter-BEKOTEC-DRAIN
Dunlagige lastverdelingslaag als systeem voor barstvrije en juist functionerende zwevende dekvloeren (cementdekvloer CT-C25-F4 of drainagemortel)
a) Schlüter-DITRA-DRAIN 4
Hechtende drainagemat van polyethyleen, in dunbedmortel geplaatst, met de functies hechtende drainage, onderventilatie en hechtende ontkoppeling
b) Schlüter-DITRA-DRAIN 8
Hechtende drainagemat speciaal voor grote oppervlakken en trapconstructies.
Tegels of natuursteenplaten
Plaatsing – ook grootformaat – met een hydraulisch bindende, water- en weerbestendige dunbedmortel

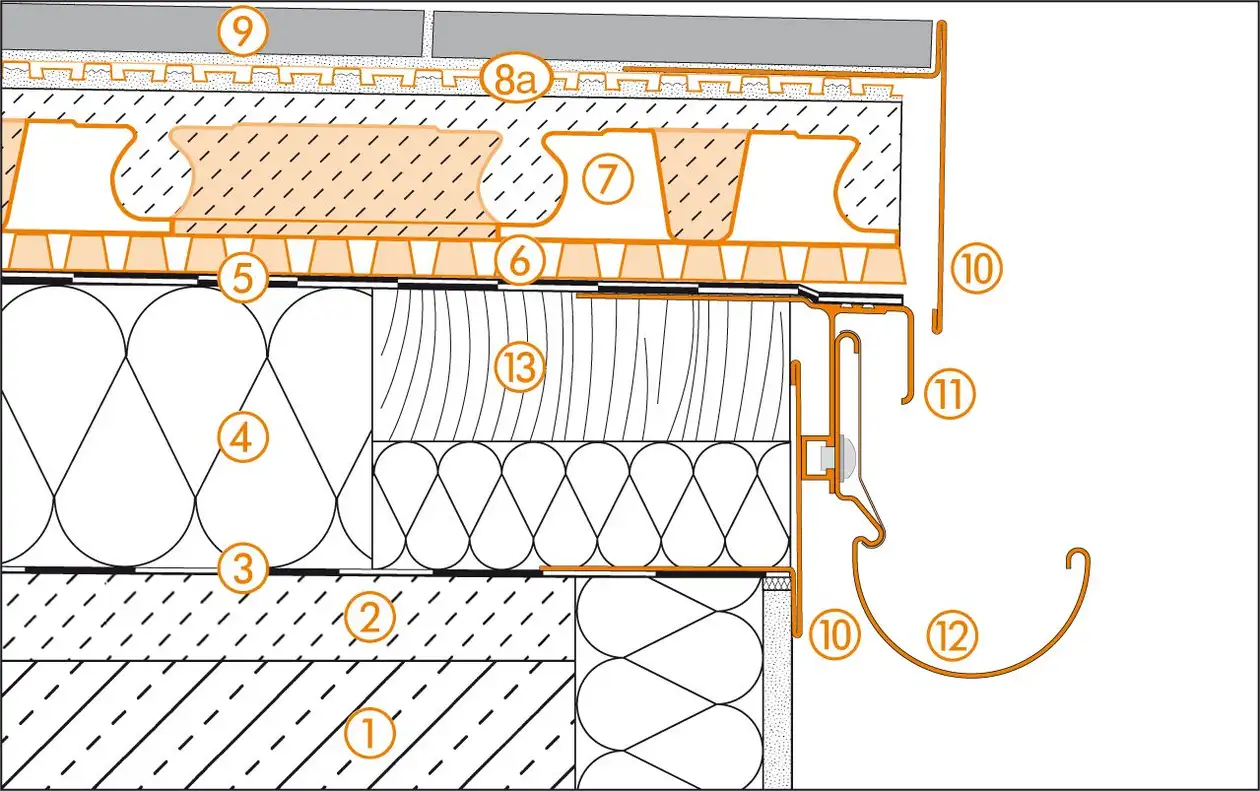

Randdetail 1

Betonplaat
Dekvloer met afschot (1,5–2%)
Dampscherm volgens DIN 18531
Isolatie
Bouwplaatsafdichting conform DIN 18531
Schlüter-TROBA-PLUS
Schlüter-BEKOTEC-DRAIN
a) Schlüter-DITRA-DRAIN 4
b) Schlüter-DITRA-DRAIN 8
Keramische tegels of natuursteenplaten
Schlüter-BARA-RT
Let op de afwateringsmogelijkheid!
Schlüter-BARA-RTK
Schlüter-BARIN
Randplaat

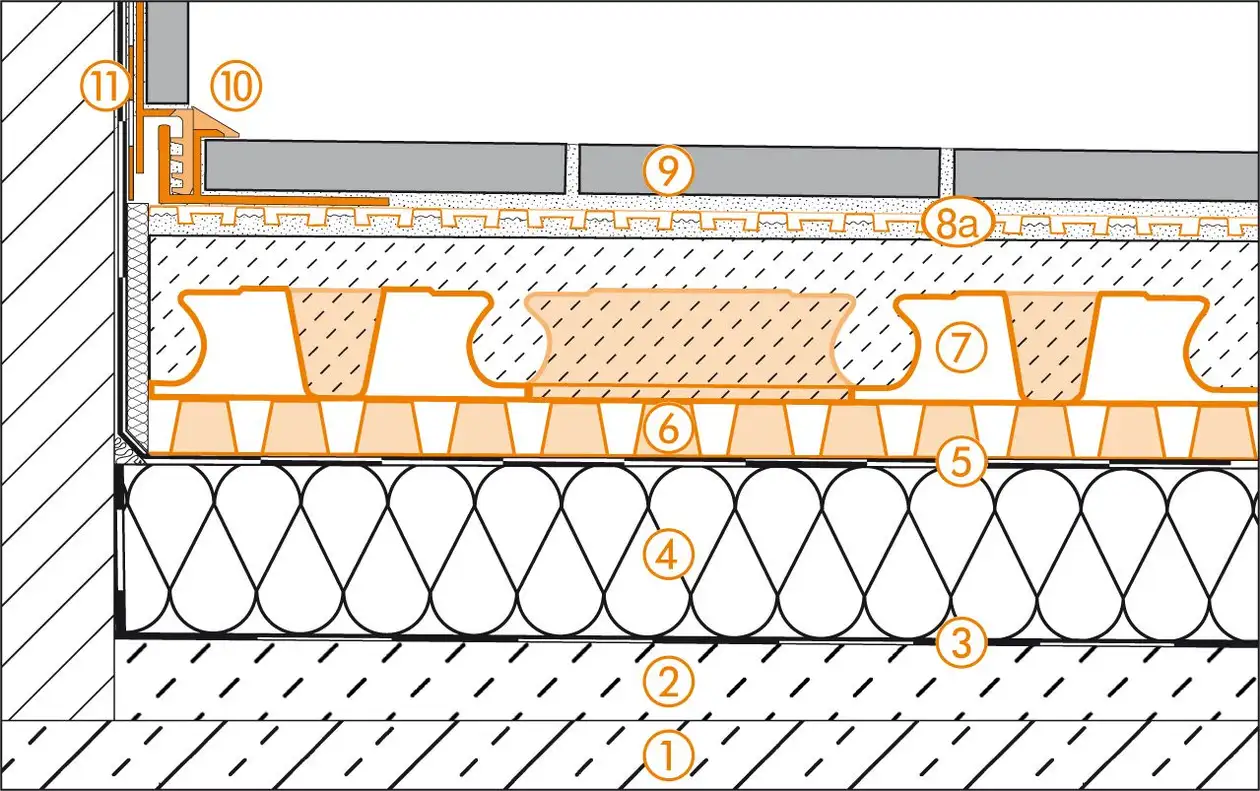

Wandaansluiting

Betonplaat
Dekvloer met afschot (1,5–2%)
Dampscherm volgens DIN 18531
Isolatie
Bouwplaatsafdichting conform DIN 18531
Schlüter-TROBA-PLUS
Schlüter-BEKOTEC-DRAIN
a) Schlüter-DITRA-DRAIN 4
b) Schlüter-DITRA-DRAIN 8
Keramische tegels of natuursteenplaten
Schlüter-DILEX-EK of Schlüter-DILEX-RF
Schlüter-KERDI

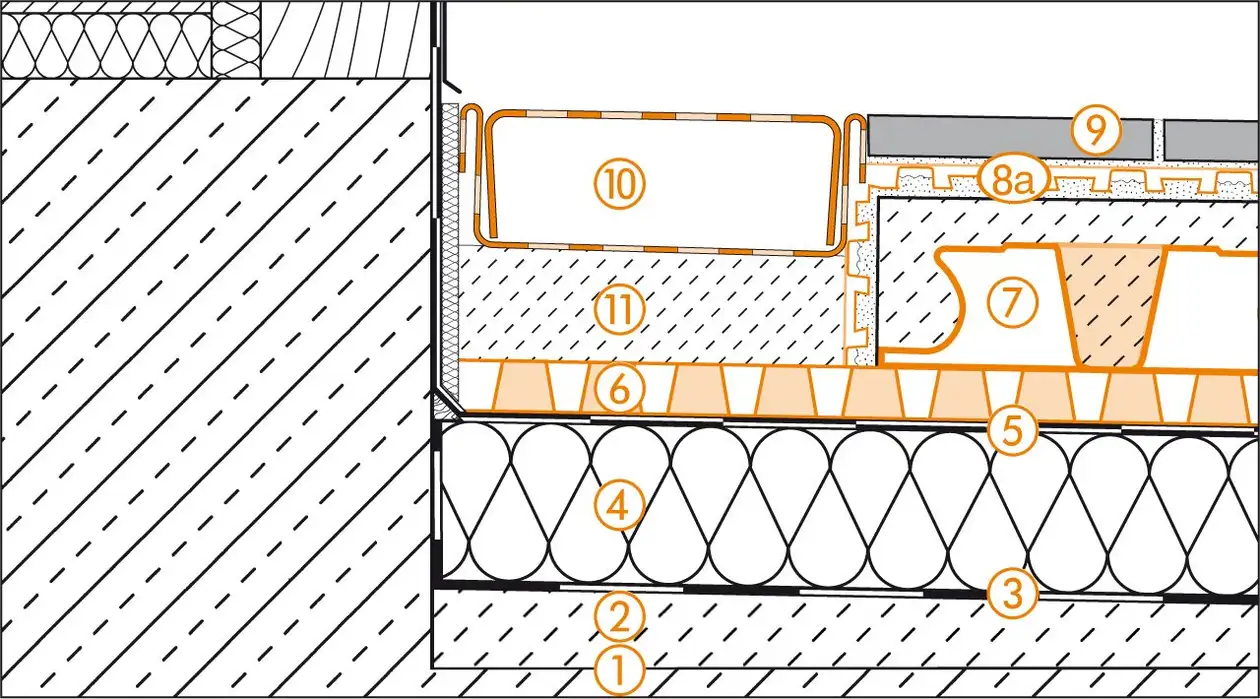

Deuraansluiting

Betonplaat
Dekvloer met afschot (1,5–2%)
Dampscherm volgens DIN 18531
Isolatie
Bouwplaatsafdichting conform DIN 18531
Schlüter-TROBA-PLUS
Schlüter-BEKOTEC-DRAIN
a) Schlüter-DITRA-DRAIN 4
b) Schlüter-DITRA-DRAIN 8
Keramische tegels of natuursteenplaten
Schlüter-TROBA-LINE-TL
Drainageopeningen moeten vrij worden gehouden
Morteldotten

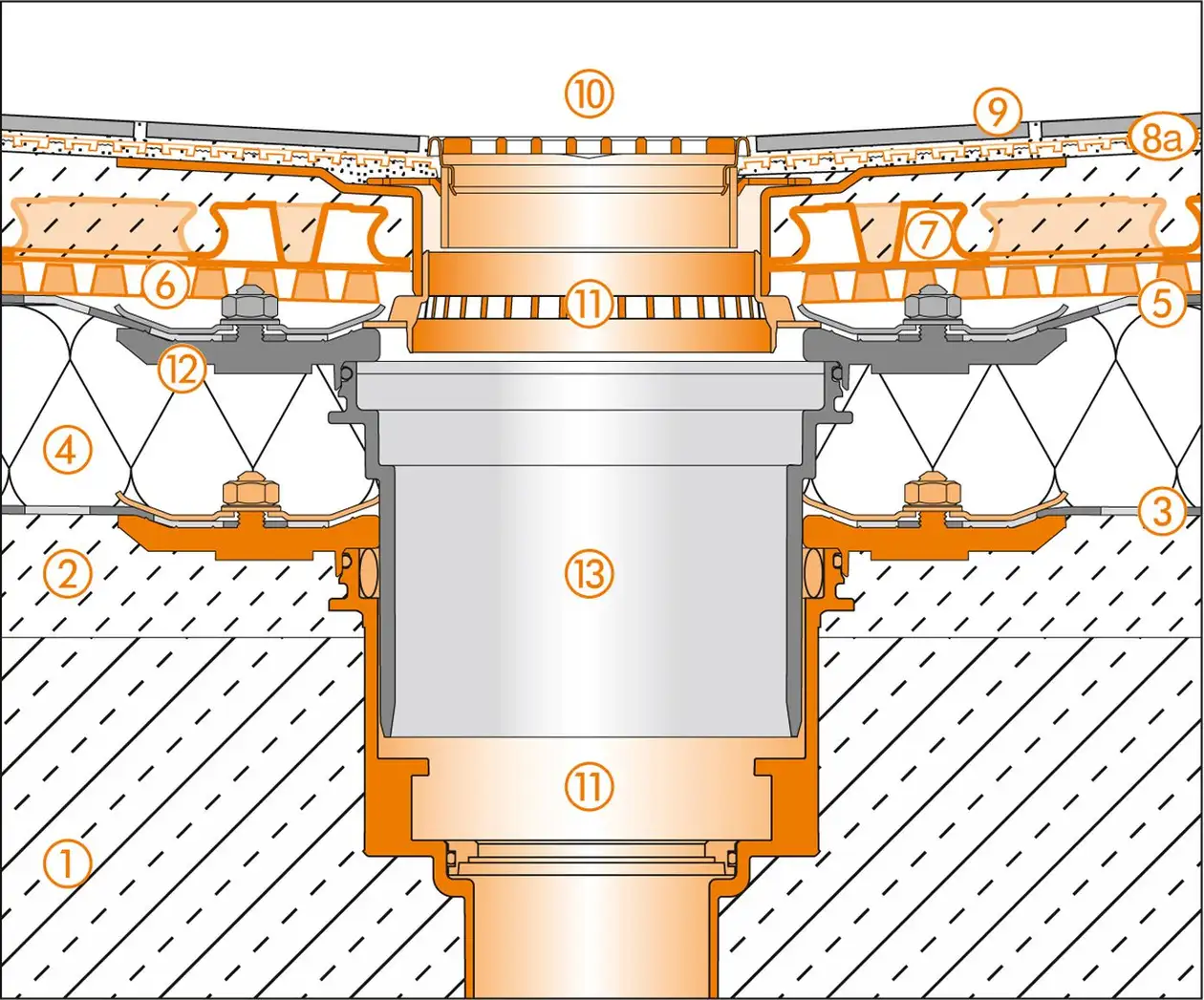

Bodemafvoer

Betonplaat
Dekvloer met afschot (1,5–2%)
Dampscherm volgens DIN 18531
Isolatie
Bouwplaatsafdichting conform DIN 18531
Schlüter-TROBA-PLUS
Schlüter-BEKOTEC-DRAIN
a) Schlüter-DITRA-DRAIN 4
b) Schlüter-DITRA-DRAIN 8
Keramische tegels en natuursteenplaten
Schlüter-KERDI-DRAIN-RRE
Rooster-/frameset KD R10
Drainageopeningen moeten vrij worden gehouden!
Schlüter-KERDI-DRAIN-KDBV
Rooster-/frameset KD BV 50 MSBB
Drainageopeningen moeten vrij worden gehouden!
Afdichtingsaansluiting (op aanvraag)
Verlengstuk voor bodemafvoeren (op aanvraag)
