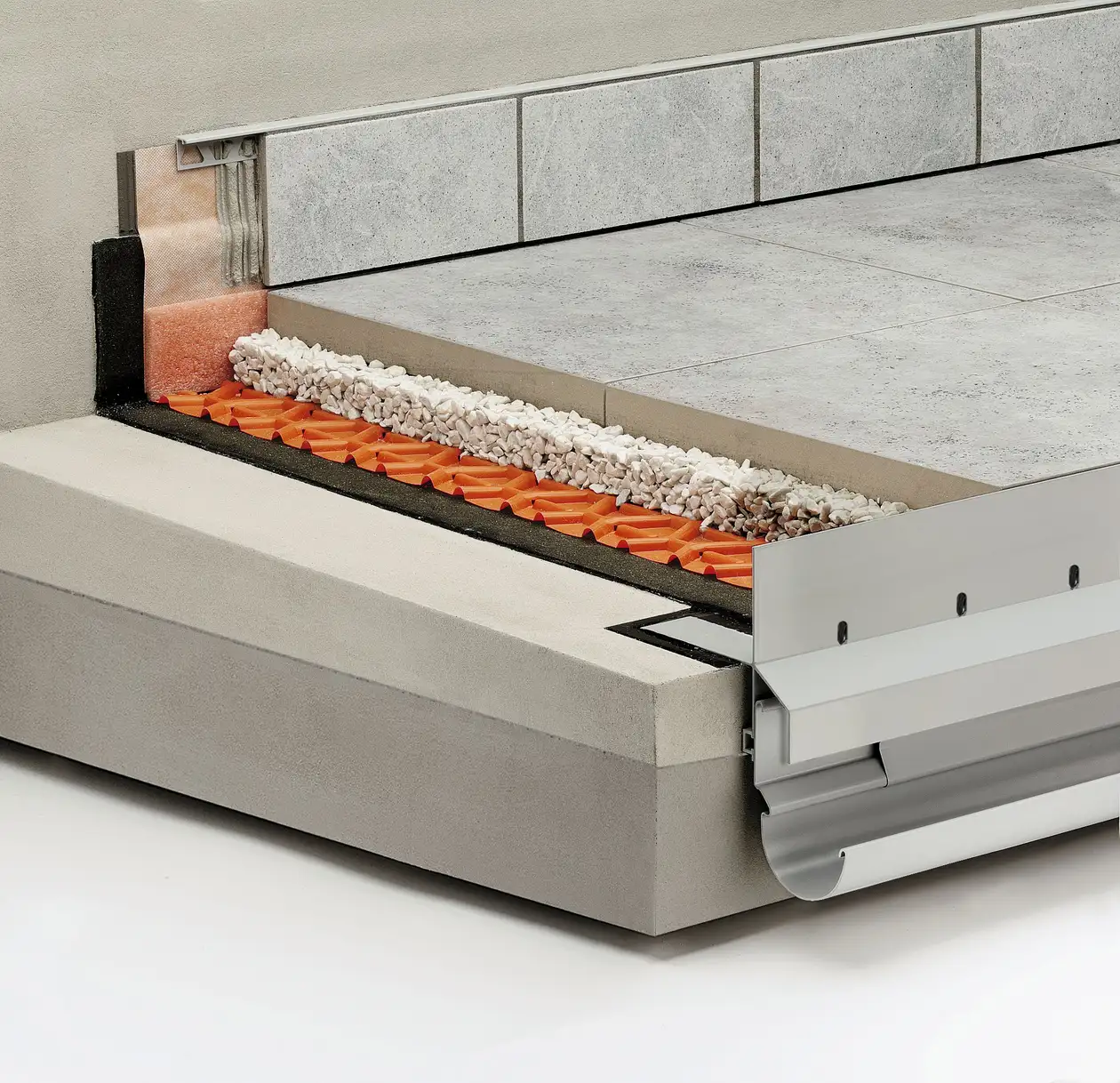

Balkonopbouw A.8: Losse plaatsing op kiezel- of splitbed

Losse plaatsing op TROBA in kiezel- of splitbed

© Schlueter-Systems

Bij deze constructie dient de oppervlaktedrainage Schlüter-TROBA als beschermings- en scheidingslaag boven de afdichting en beschermt deze tegen het indrukken van losse steentjes.

Ze voorkomt ook "betonvorst" door bevroren water op de afdichting.

Verder zorgt de TROBA-oppervlaktedrainage voor een permanente afvoer van het water dat door de open voegen van de zelfdragende plaatelementen binnendringt. Belastingen worden via de raakvlakken van de trapeziumvormige noppen direct overgedragen op de afgedichte ondergrond.

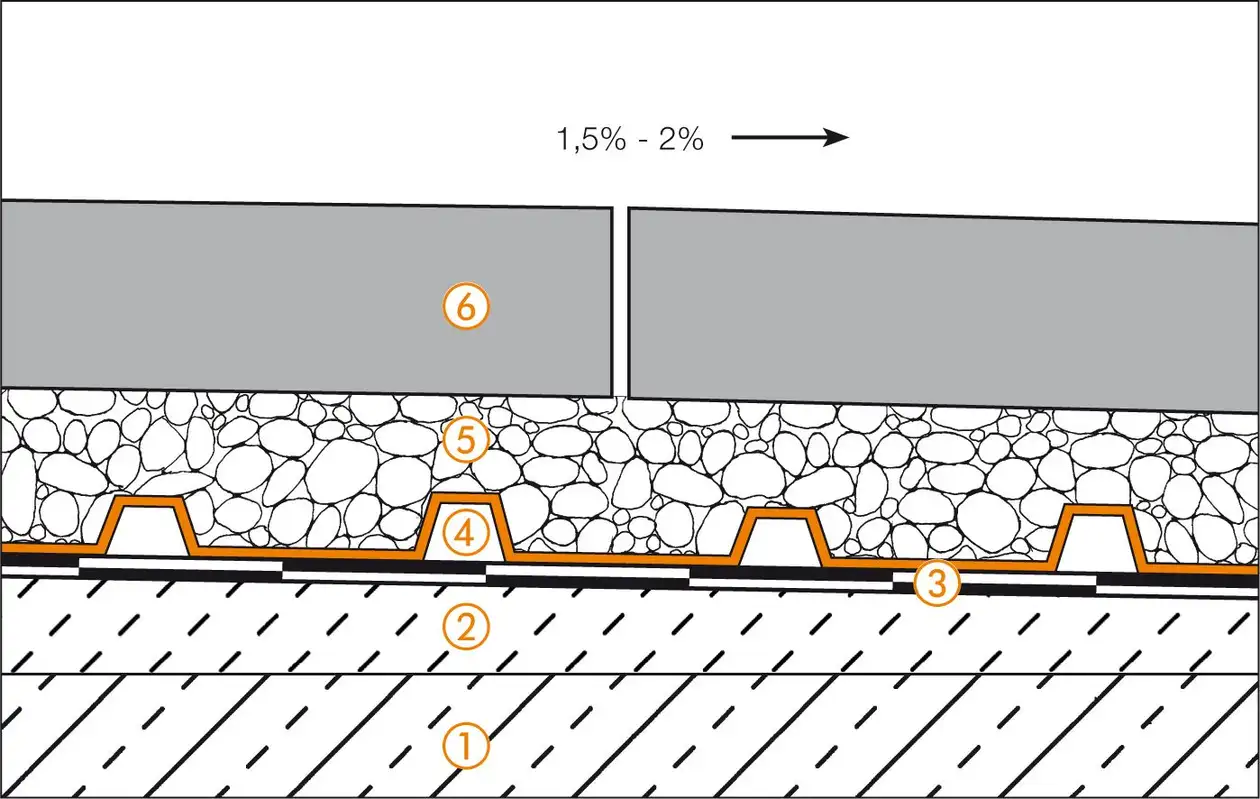

A.8 Losse plaatsing op kiezel- of splitbed

© Schlueter-Systems

1. Uitkragende betonplaat
2. Dekvloer met afschot
   Voorwaarde voor een goede werking van de constructie is een voldoende helling
   (1,5–2%) voor de afwatering
3. Afdichtingslaag volgens DIN 18531
4. Schlüter-TROBA
   Bescherm- en drainagelaag boven de afdichting onder een kiezel- of splitbed. TROBA bestaat uit een drukvaste polyethyleen-noppenfolie met openingen naar de drainagekanalen. Afwateringsmogelijkheid in acht nemen!
5. Kiezel- of splitbed
6. Grootformaat zelfdragende plaatelementen
   Betonnen tegels, natuursteen of keramische elementen

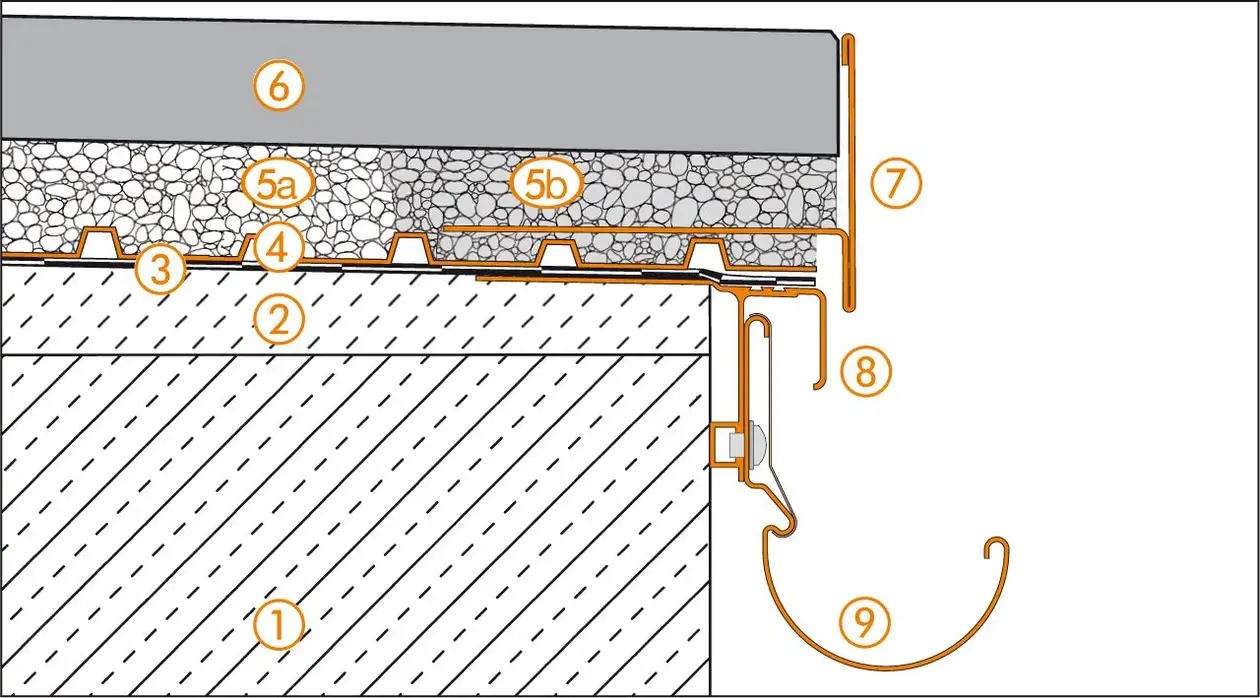

Randdetail 1

© Schlueter-Systems

1. Uitkragende betonplaat
2. Dekvloer met afschot (1,5–2%)
3. Afdichtingslaag volgens DIN 18531
4. Schlüter-TROBA
5. a) Kiezel- of splitbet
   b) Gebonden kiezel- of splitbed in de randzone
6. Grootformaat zelfdragende plaatelementen
7. Schlüter-BARA-RT
   Afwateringsmogelijkheid in acht nemen
8. Schlüter-BARA-RTK
9. Schlüter-BARIN

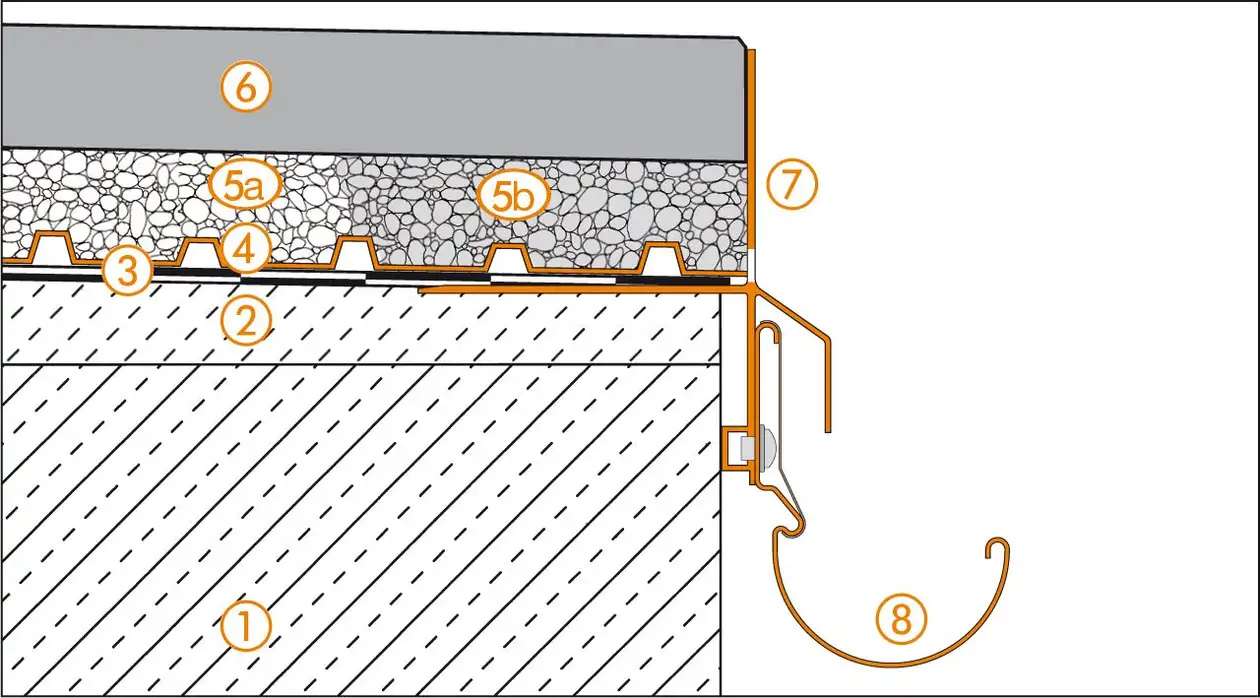

Randdetail 2

© Schlueter-Systems

1. Uitkragende betonplaat
2. Dekvloer met afschot (1,5–2%)
3. Afdichtingslaag volgens DIN 18531
4. Schlüter-TROBA
5. a) Kiezel- of splitbet
   b) Gebonden kiezel- of splitbed in de randzone
6. Grootformaat zelfdragende plaatelementen
7. Schlüter-BARA-RKLT
   Drainageopeningen vrijhouden
8. Schlüter-BARIN

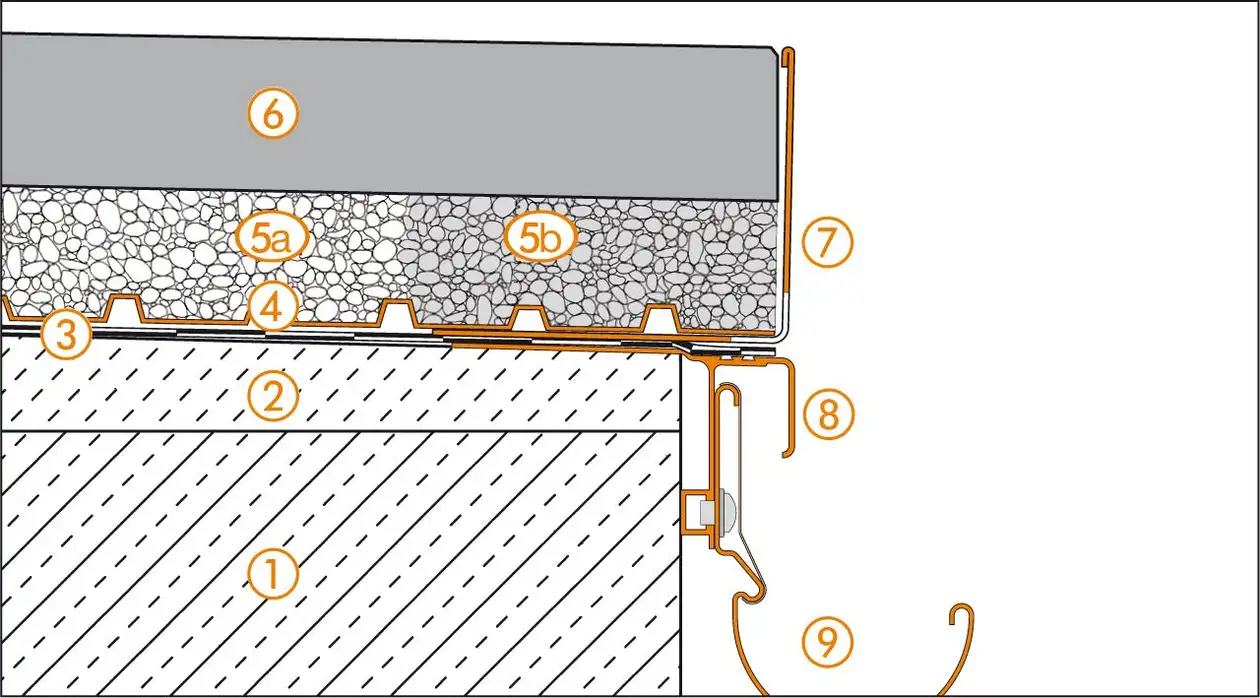

Randdetail 3

© Schlueter-Systems

1. Uitkragende betonplaat
2. Dekvloer met afschot (1,5–2%)
3. Afdichtingslaag volgens DIN 18531
4. Schlüter-TROBA
5. a) Kiezel- of splitbet
   b) Gebonden kiezel- of splitbed in de randzone
6. Grootformaat zelfdragende plaatelementen
7. Schlüter-BARA-RWL
   Drainageopeningen vrijhouden
8. Schlüter-BARA-RTK
9. Schlüter-BARIN

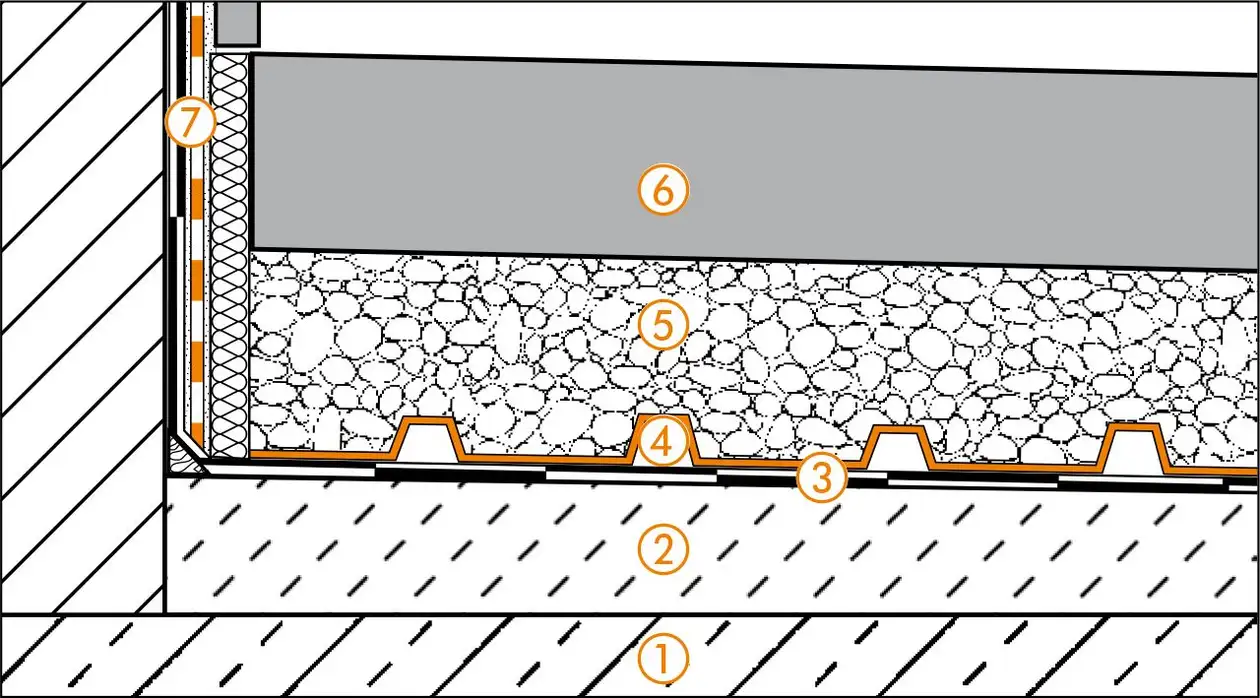

Wandaansluiting

© Schlueter-Systems

1. Uitkragende betonplaat
2. Dekvloer met afschot (1,5–2%)
3. Afdichtingslaag volgens DIN 18531
4. Schlüter-TROBA
5. Kiezel- of splitbed
6. Grootformaat zelfdragende plaatelementen
7. Schlüter-KERDI

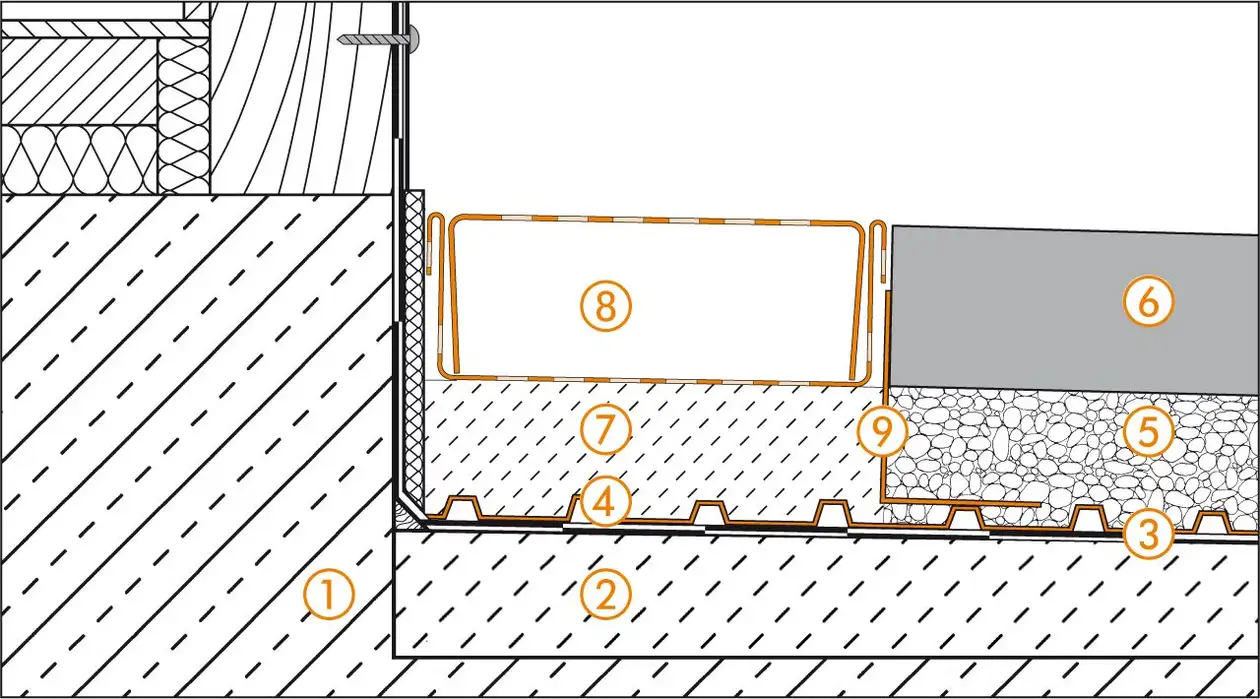

Deuraansluiting

© Schlueter-Systems

1. Uitkragende betonplaat
2. Dekvloer met afschot (1,5–2%)
3. Afdichtingslaag volgens DIN 18531
4. Schlüter-TROBA
5. Kiezel- of splitbed
6. Grootformaat zelfdragende plaatelementen
7. Morteldotten
8. Schlüter-TROBA-LINE-TL
9. Schlüter-TROBA-LINE-TLK-E
   Kiezelvangrand
