Balkonopbouw A.7: Bekledingsconstructie op mortel-tegeldragers

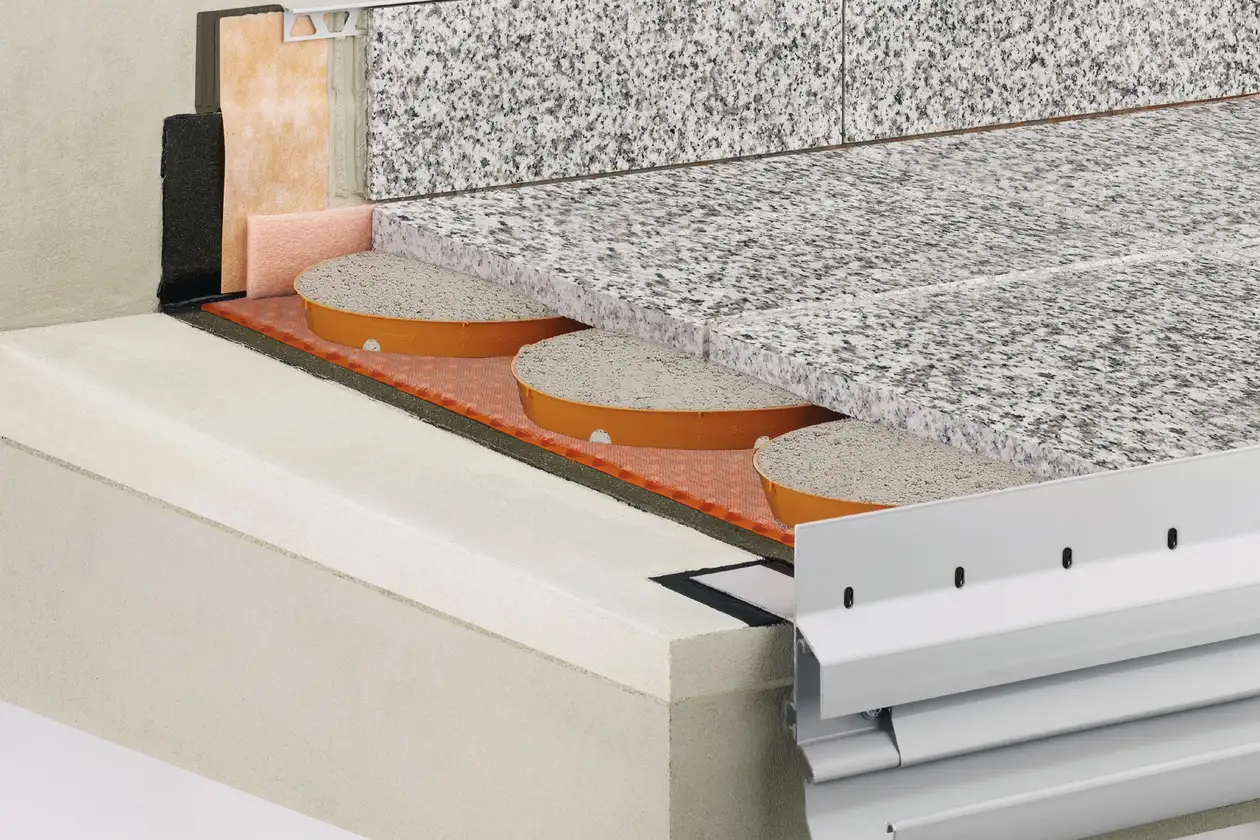

Constructieopbouwen A: vrij uitkragende balkonsBekledingsconstructie met TROBA-STELZ-mortelringen
Schlüter-TROBA-STELZ-MR zijn kunststofringen die fungeren als hulpmiddel bij het leggen van grootformaat plaatelementen.
De 25 mm hoge kunststofringen worden aan de voegkruisingen van de plaatelementen aangebracht als "verloren bekisting" en vervolgens gevuld met verse mortel (bij voorkeur drainagemortel). Daardoor kan de bekleding eenvoudig in de hoogte worden aangepast.
De vrije ruimte tussen de tegeldragers biedt een snelle afwatering van het water dat door de open voegen binnendringt.

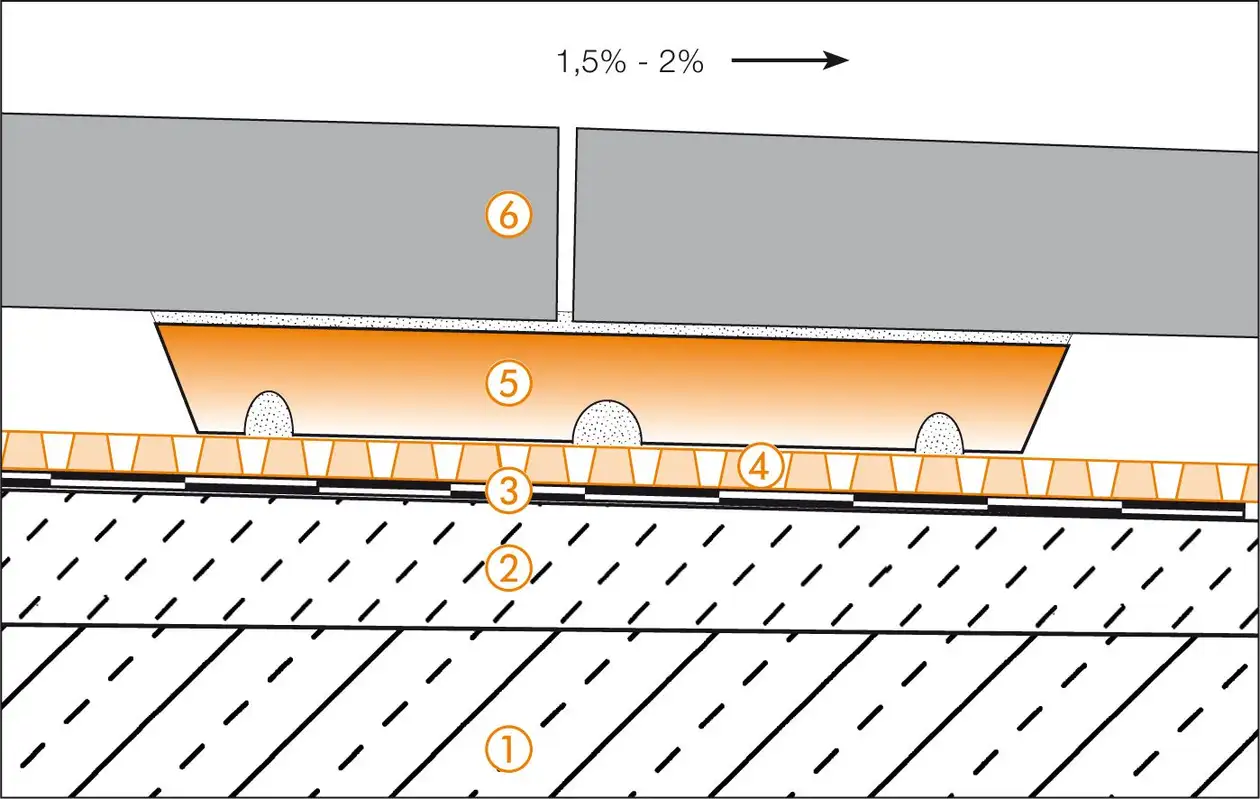

A.7 Bekledingsconstructie op mortel-tegeldragers, plaatsing met mortelringen
- Uitkragende betonplaat
- Dekvloer met afschot
Voorwaarde voor een goede werking van de constructie is een voldoende helling
(1,5–2%) voor de afwatering - Afdichtingslaag volgens DIN 18531
- Schlüter-TROBA-PLUS 8G
Drukvaste drainagemat als dragende laag voor zelfdragende plaatelementen en voor een efficiënte afvoer van het water dat door de open voegen van de plaatelementen binnendringt. Afwateringsmogelijkheid in acht nemen! - Schlüter-TROBA-STELZ-MR
Kunststofringen die fungeren als hulpmiddel bij het leggen van grootformaat plaatelementen op balkons en terrassen - Grootformaat zelfdragende plaatelementen
Betonnen tegels, natuursteen of keramische elementen

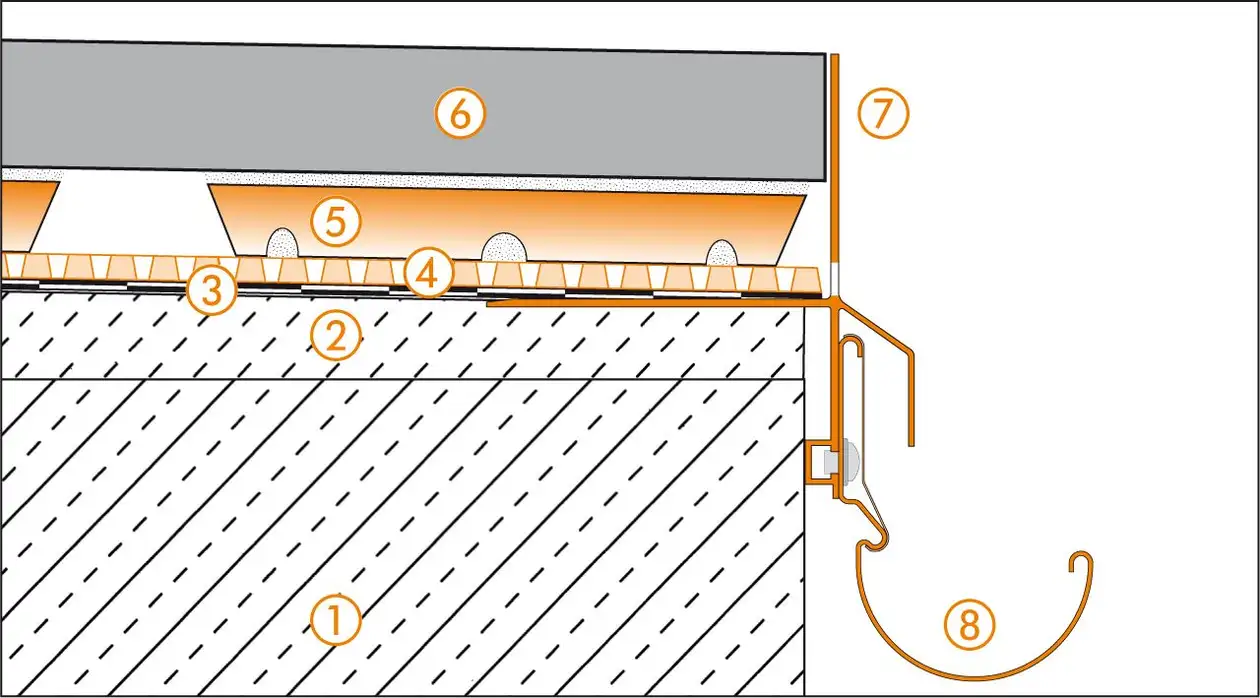

Randdetail 1
- Uitkragende betonplaat
- Dekvloer met afschot (1,5–2%)
- Afdichtingslaag volgens DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-TROBA-STELZ-MR
- Grootformaat zelfdragende plaatelementen
- Schlüter-BARA-RKLT
Drainageopeningen vrijhouden - Schlüter-BARIN

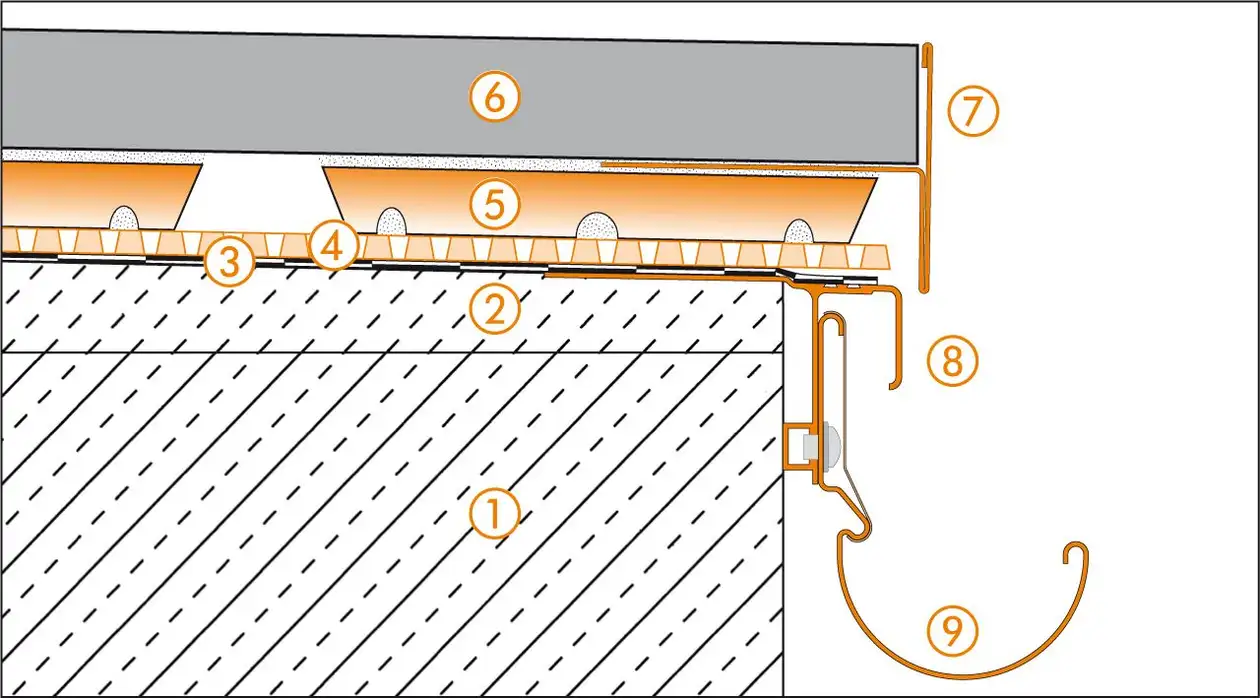

Randdetail 2
- Uitkragende betonplaat
- Dekvloer met afschot (1,5–2%)
- Afdichtingslaag volgens DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-TROBA-STELZ-MR
- Grootformaat zelfdragende plaatelementen
- Schlüter-BARA-RT
Afwateringsmogelijkheid in acht nemen - Schlüter-BARA-RTK
- Schlüter-BARIN

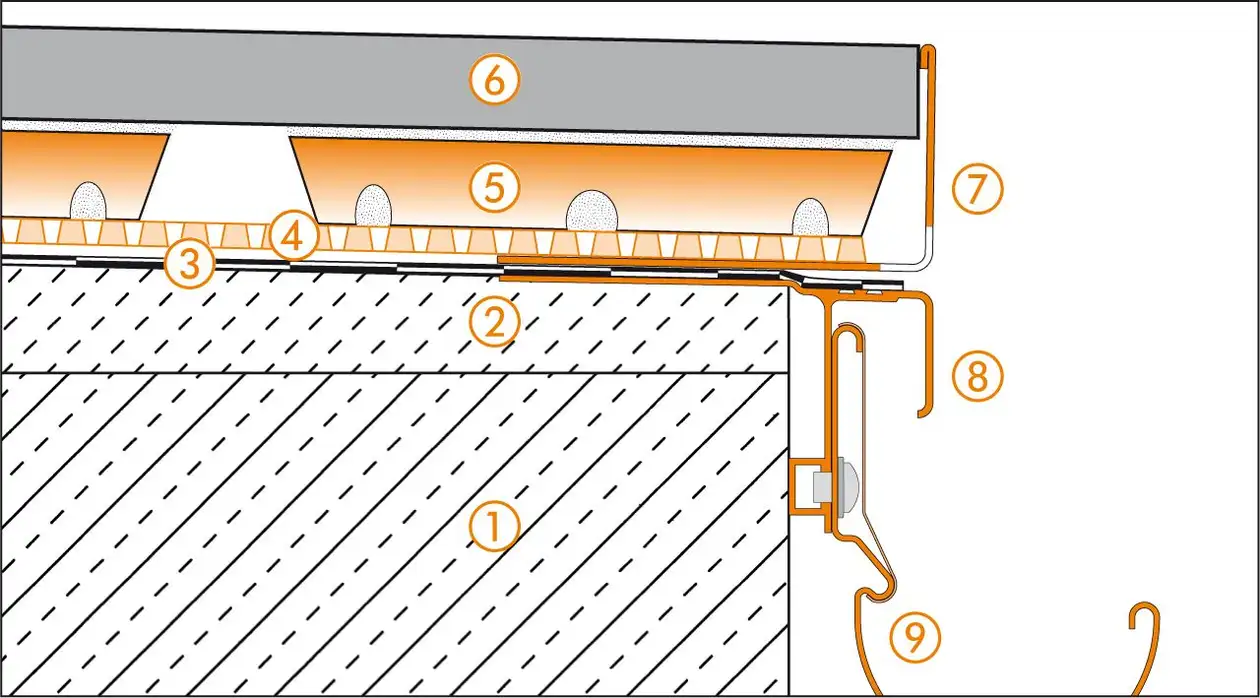

Randdetail 3
- Uitkragende betonplaat
- Dekvloer met afschot (1,5–2%)
- Afdichtingslaag volgens DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-TROBA-STELZ-MR
- Grootformaat zelfdragende plaatelementen
- Schlüter-BARA-RWL
Drainageopeningen vrijhouden - Schlüter-BARA-RTK
- Schlüter-BARIN

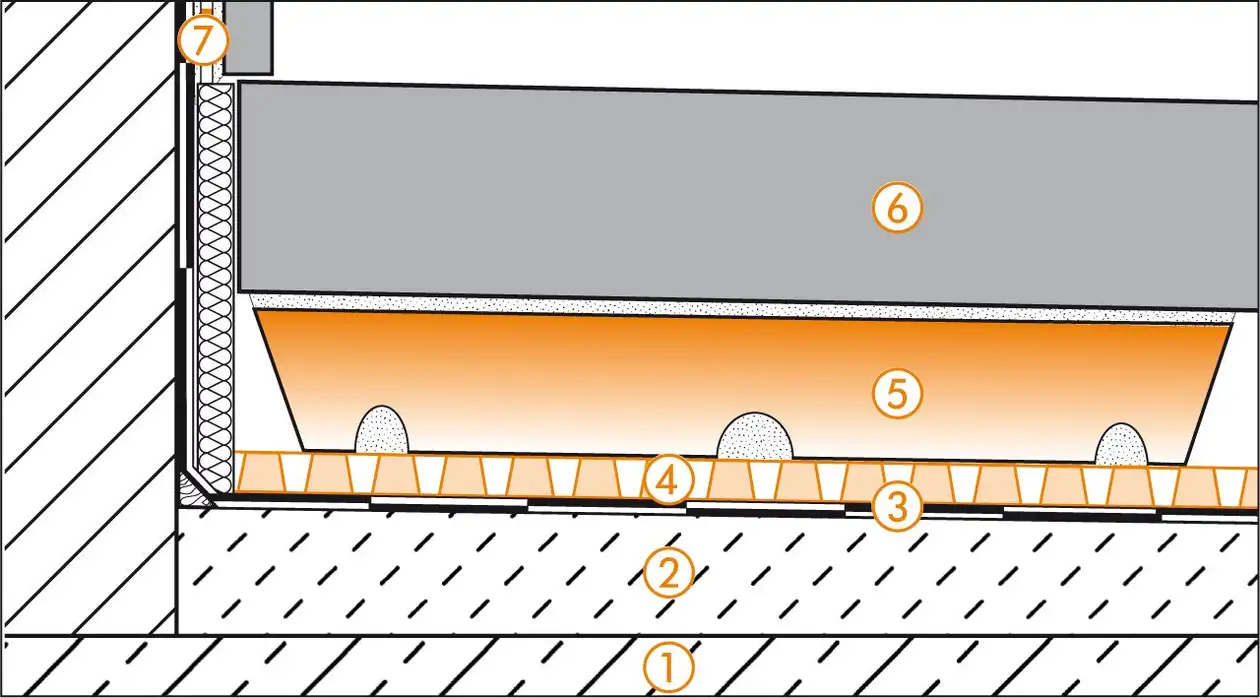

Wandaansluiting
- Uitkragende betonplaat
- Dekvloer met afschot (1,5–2%)
- Afdichtingslaag volgens DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-TROBA-STELZ-MR
- Grootformaat zelfdragende plaatelementen
- Schlüter-KERDI

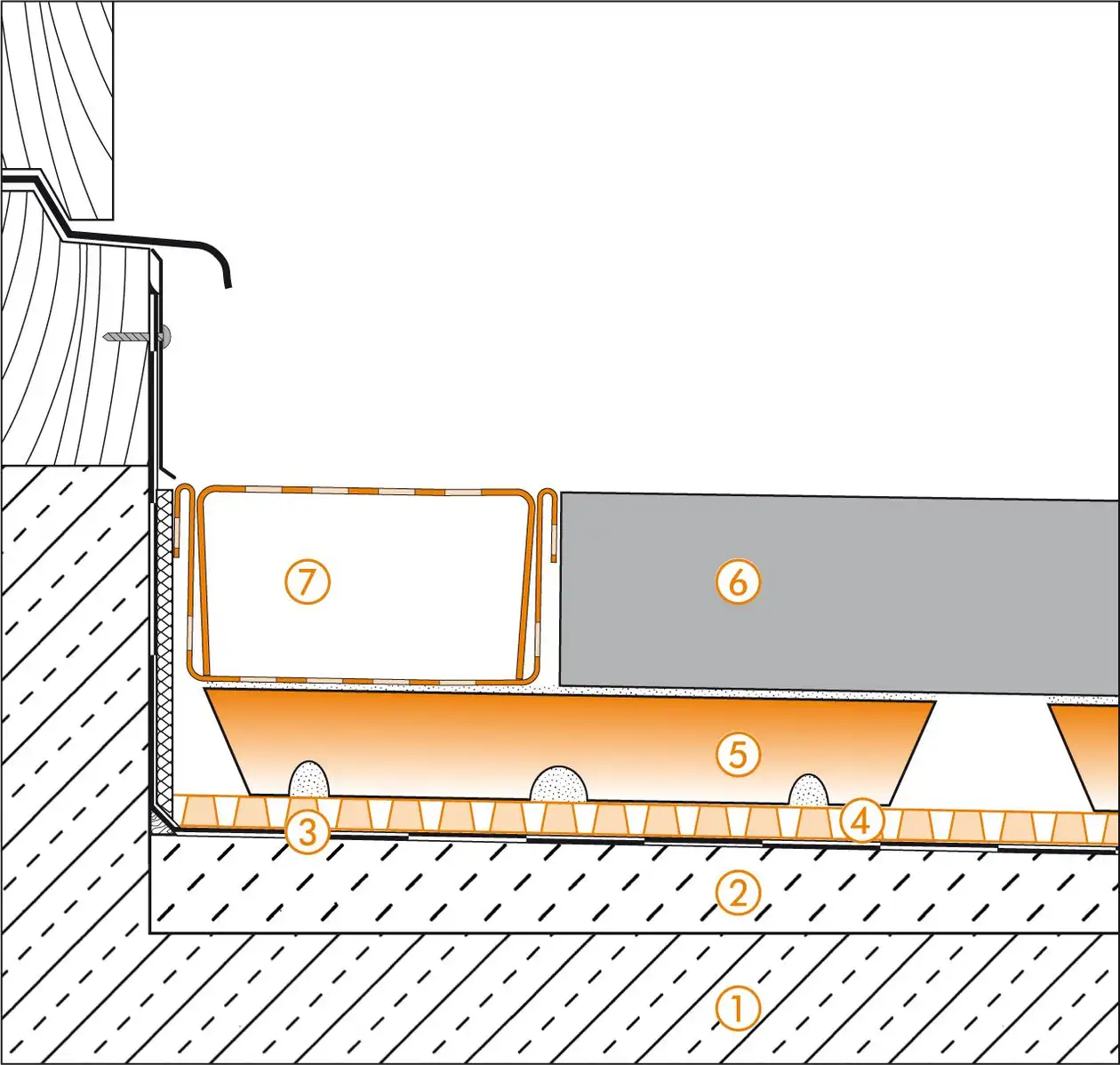

Deuraansluiting
- Uitkragende betonplaat
- Dekvloer met afschot (1,5–2%)
- Afdichtingslaag volgens DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-TROBA-STELZ-MR
- Grootformaat zelfdragende plaatelementen
- Schlüter-TROBA-LINE-TL
