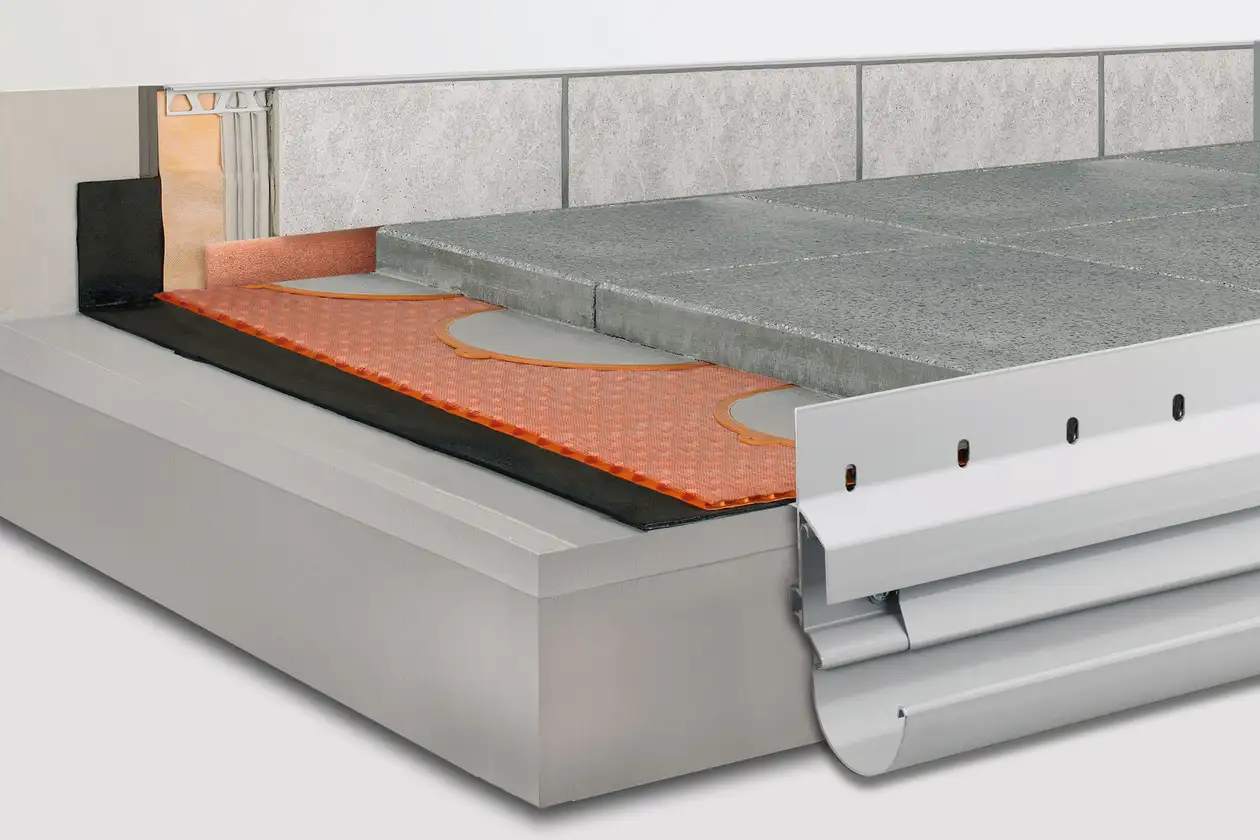

Balkonopbouw A.6: Losse plaatsing op oppervlaktedrainage bevestigd met dunbed-mortelpunten
Constructieopbouwen A: vrij uitkragende balkonsLosse plaatsing op TROBA-PLUS 8G met TROBA-STELZ-DR
Bij dit type constructie vormt de drukvaste oppervlaktedrainage
Schlüter-TROBA-PLUS 8G de dragende laag voor zelfdragende plaatelementen en zorgt voor een snelle afvoer van het water dat door de open voegen van de plaatelementen binnendringt.
Schlüter-TROBA-STELZ-DR dienen als bekistingsringen om gelijkmatige draagpunten uit dunbedmortel te voorzien voor zelfdragende plaatelementen.
Opmerking:
De TROBA-STELZ-DR-bekistingsringen kunnen na het aanbrengen van de dunbedmortel weer worden weggenomen en opnieuw gebruikt.

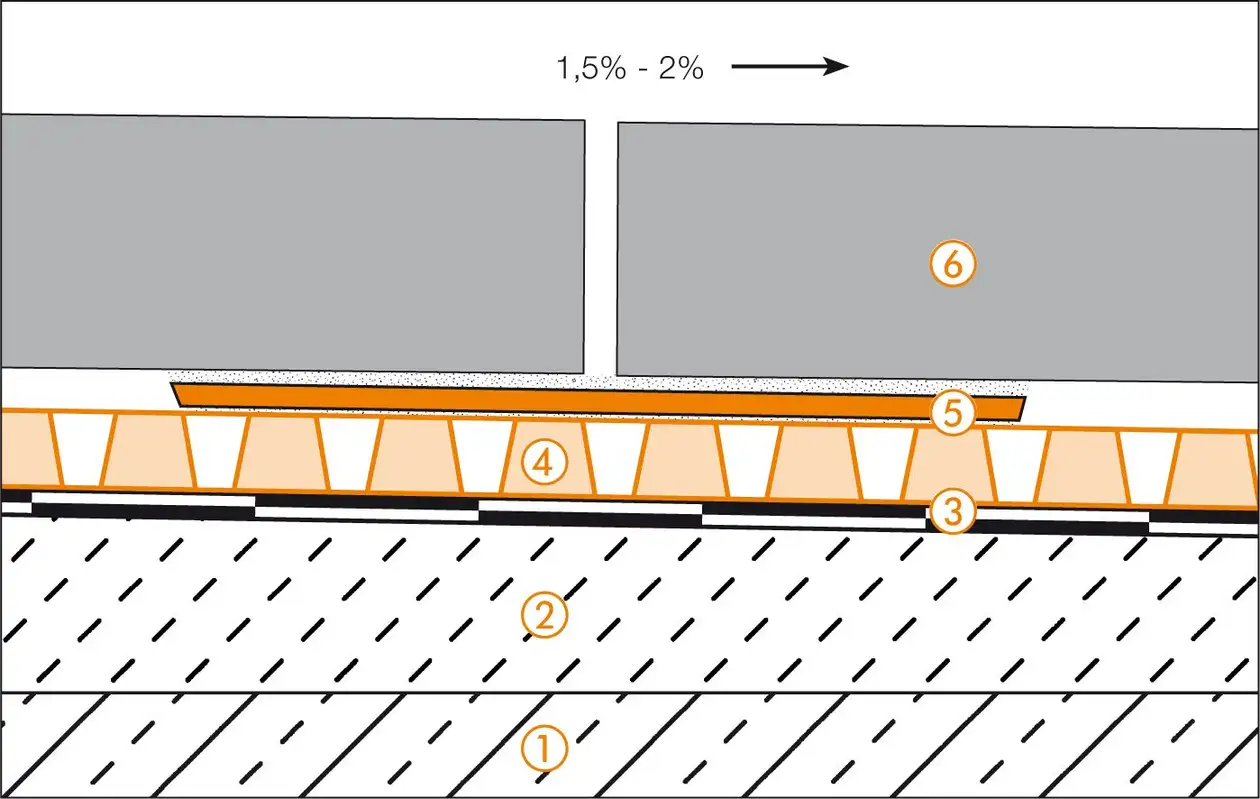

Balkonopbouw A.6: Losse plaatsing op TROBA-PLUS 8G bevestigd met dunbed-mortelpunten
- Uitkragende betonplaat
- Dekvloer met afschot
Voorwaarde voor een goede werking van de constructie is een voldoende helling
(1,5–2%) voor de afwatering - Afdichtingslaag volgens DIN 18531
- Schlüter-TROBA-PLUS 8G
Drukvaste drainagemat als dragende laag voor zelfdragende plaatelementen en voor een efficiënte afvoer van het water dat door de open voegen van de plaatelementen binnendringt. Afwateringsmogelijkheid in acht nemen! - Schlüter-TROBA-STELZ-DR
Bekistingsringen voor dunbedmortel - Grootformaat zelfdragende plaatelementen
Betonnen tegels, natuursteen of keramische tegels

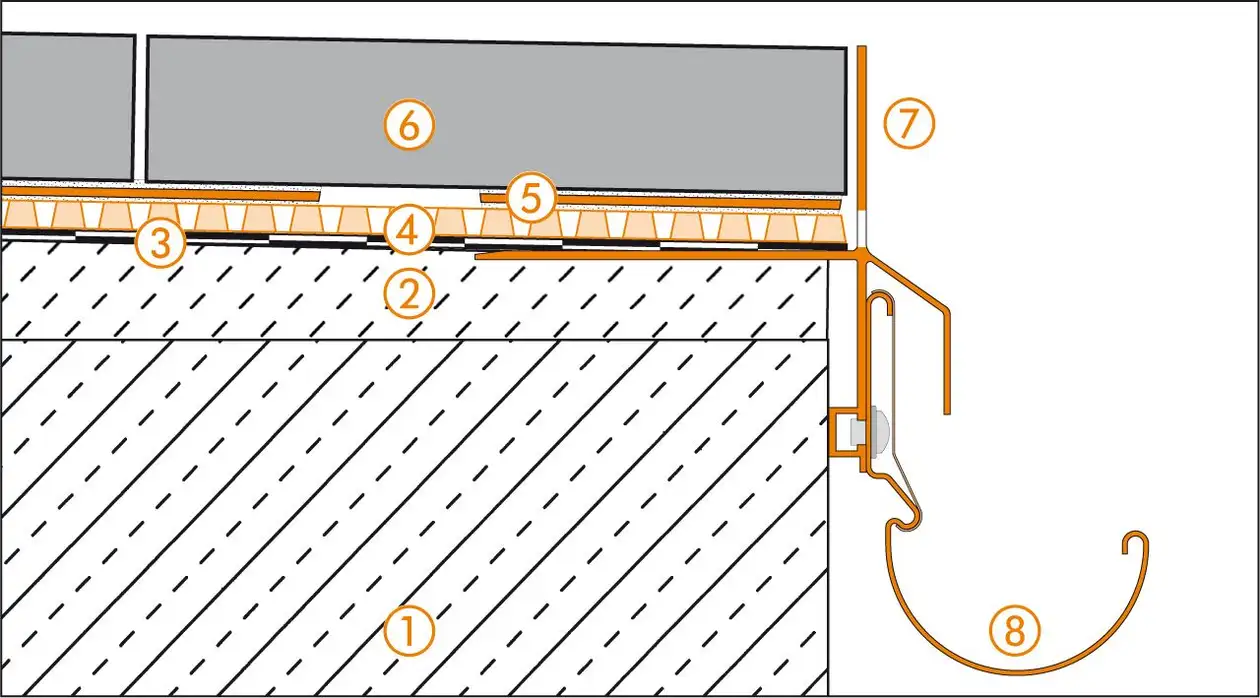

Randdetail 1
- Uitkragende betonplaat
- Dekvloer met afschot (1,5–2%)
- Afdichtingslaag volgens DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-TROBA-STELZ-DR
- Grootformaat zelfdragende plaatelementen
- Schlüter-BARA-RKLT
Drainageopeningen vrijhouden - Schlüter-BARIN

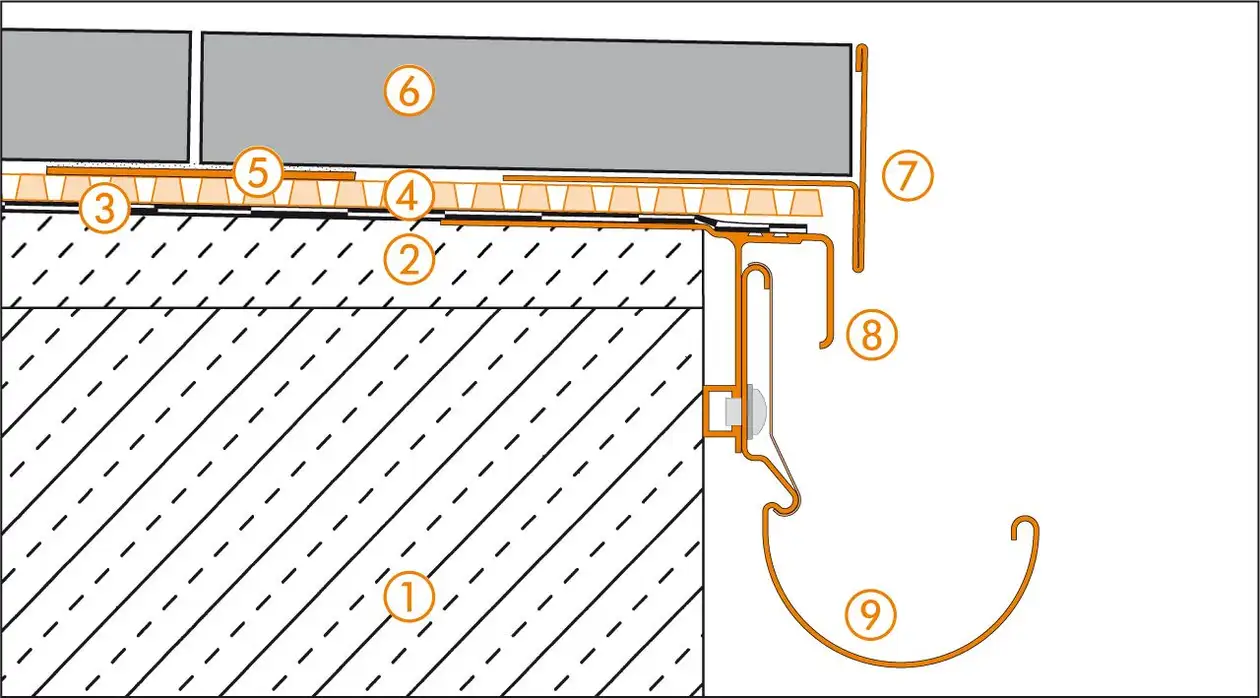

Randdetail 2
- Uitkragende betonplaat
- Dekvloer met afschot (1,5–2%)
- Afdichtingslaag volgens DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-TROBA-STELZ-DR
- Grootformaat zelfdragende plaatelementen
- Schlüter-BARA-RT
Afwateringsmogelijkheid in acht nemen - Schlüter-BARA-RTK
- Schlüter-BARIN

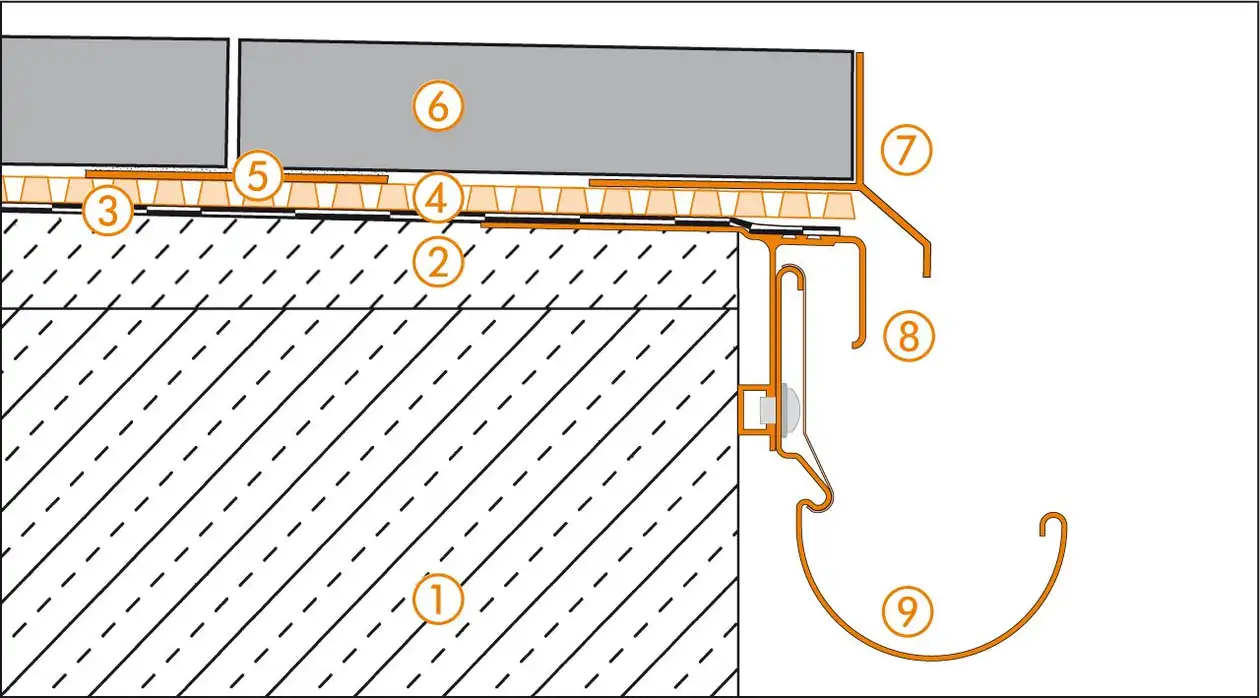

Randdetail 3
- Uitkragende betonplaat
- Dekvloer met afschot (1,5–2%)
- Afdichtingslaag volgens DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-TROBA-STELZ-DR
- Grootformaat zelfdragende plaatelementen
- Schlüter-BARA-RK
- Schlüter-BARA-RTK
Afwateringsmogelijkheid in acht nemen - Schlüter-BARIN

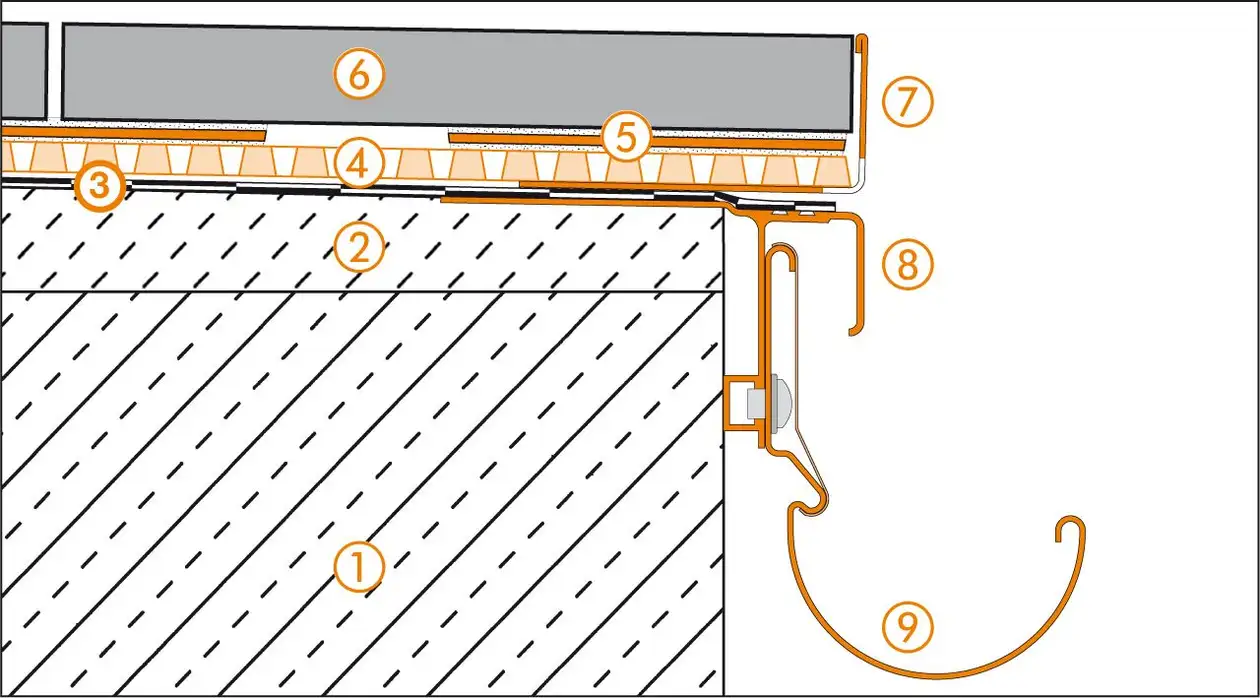

Randdetail 4
- Uitkragende betonplaat
- Dekvloer met afschot (1,5–2%)
- Afdichtingslaag volgens DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-TROBA-STELZ-DR
- Grootformaat zelfdragende plaatelementen
- Schlüter-BARA-RWL
Drainageopeningen vrijhouden - Schlüter-BARA-RTK
- Schlüter-BARIN

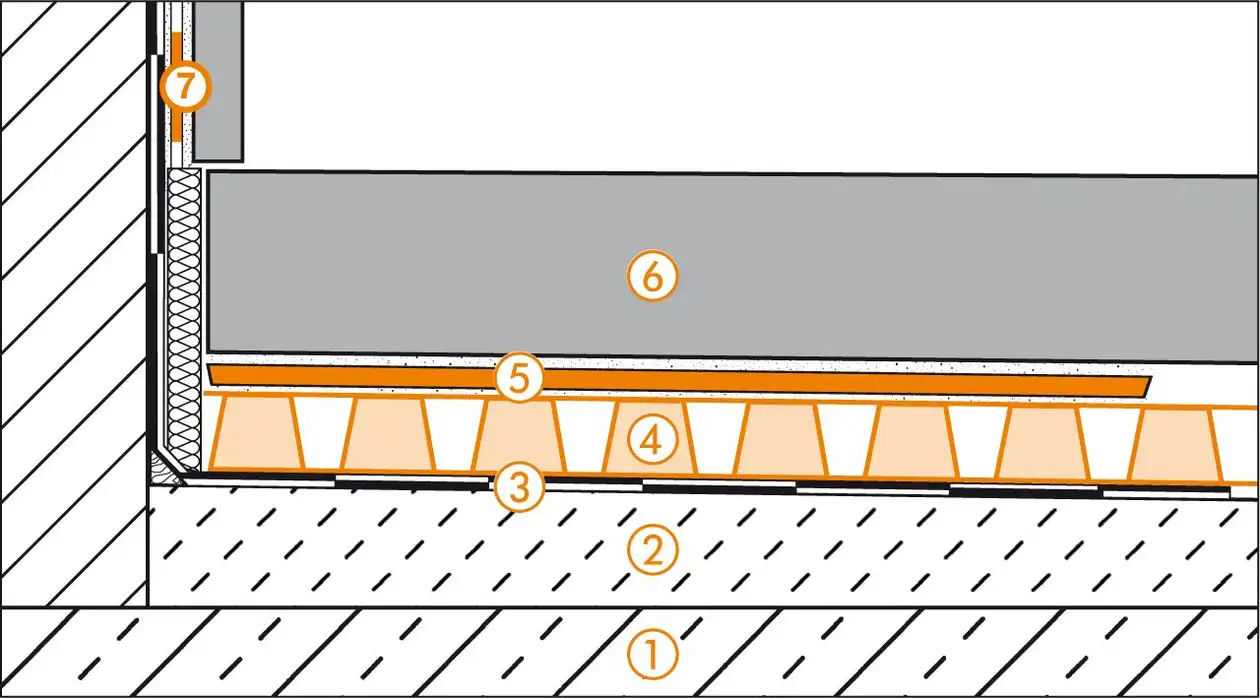

Wandaansluiting
- Uitkragende betonplaat
- Dekvloer met afschot (1,5–2%)
- Afdichtingslaag volgens DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-TROBA-STELZ-DR
- Grootformaat zelfdragende plaatelementen
- Schlüter-KERDI

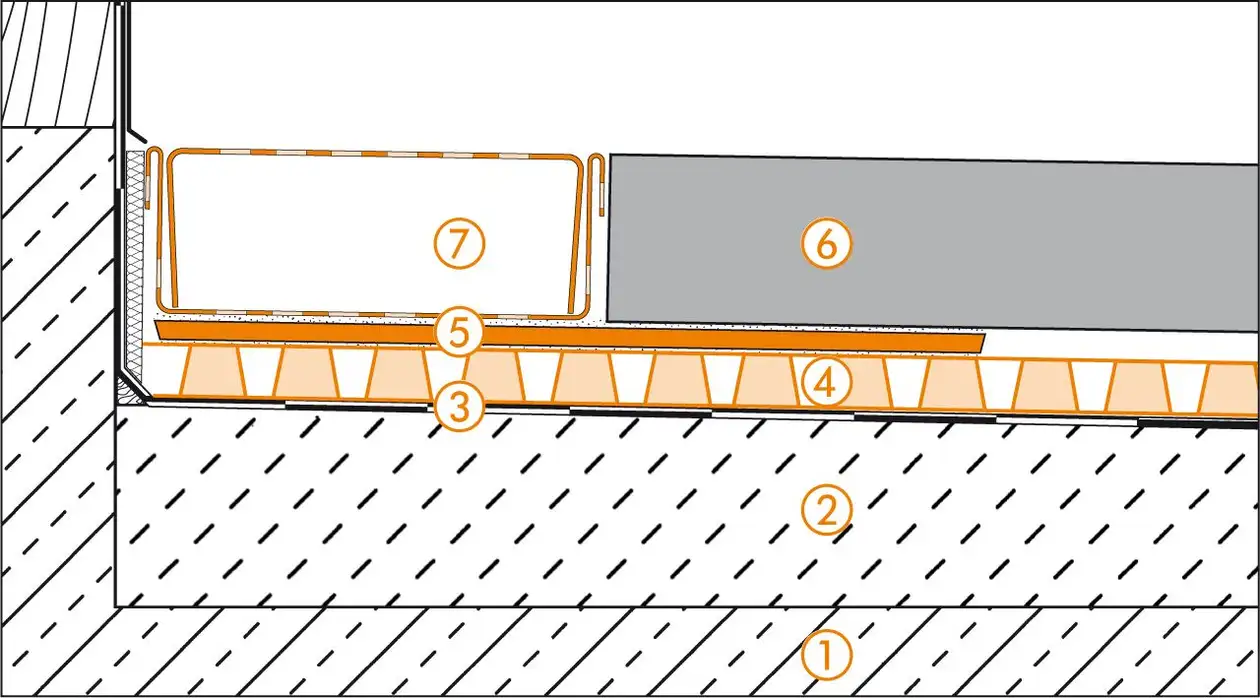

Deuraansluiting
- Uitkragende betonplaat
- Dekvloer met afschot (1,5–2%)
- Afdichtingslaag volgens DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-TROBA-STELZ-DR
- Grootformaat zelfdragende plaatelementen
- Schlüter-TROBA-LINE-TL
