Balkonopbouw A.5: Bekledingsconstructie boven afdichting

Constructieopbouwen A: vrij uitkragende balkons

Afdichting, drainage, lastverdelingslaag, hechtende drainage en ontkoppeling

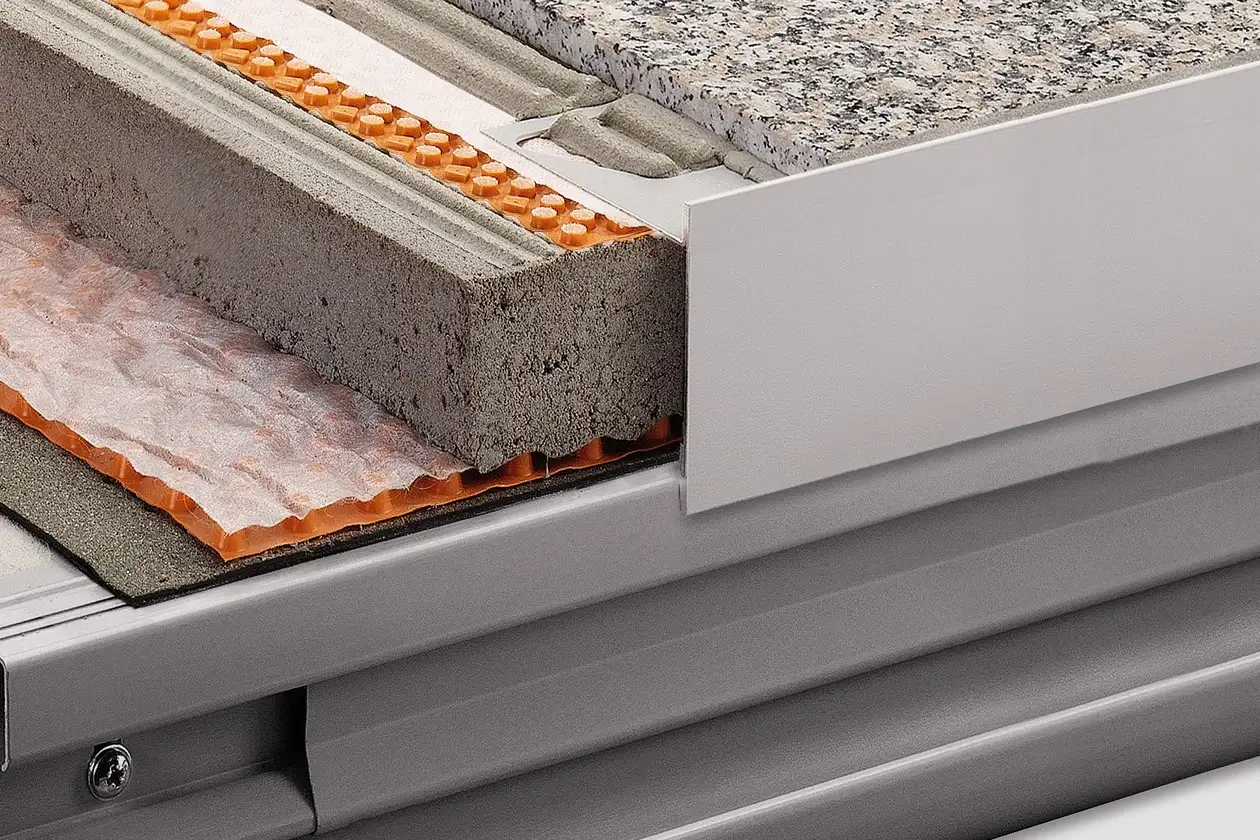

Schlüter-Systems balkonopbouw Bekledingsconstructies boven afdichting volgens DIN 18195 © Schlueter-Systems

De met afschot uitgevoerde draagconstructie wordt door een afdichting volgens DIN 18531 beschermd tegen indringend vocht.

Tussen de afdichting en de lastverdelingslaag (dekvloer) wordt Schlüter-TROBA-PLUS gelegd als drainage voor de afvoer van insijpelwater.

Tussen de dekvloer en de tegelbekleding wordt de capillair passieve hechtende drainage en ontkoppeling Schlüter-DITRA-DRAIN in dunbedmortel gelegd.

Hierdoor wordt een onderventilatie voor het volledige bekledingsoppervlak gecreëerd, zodat de dunbedmortel snel en gelijkmatig droogt/uithardt.

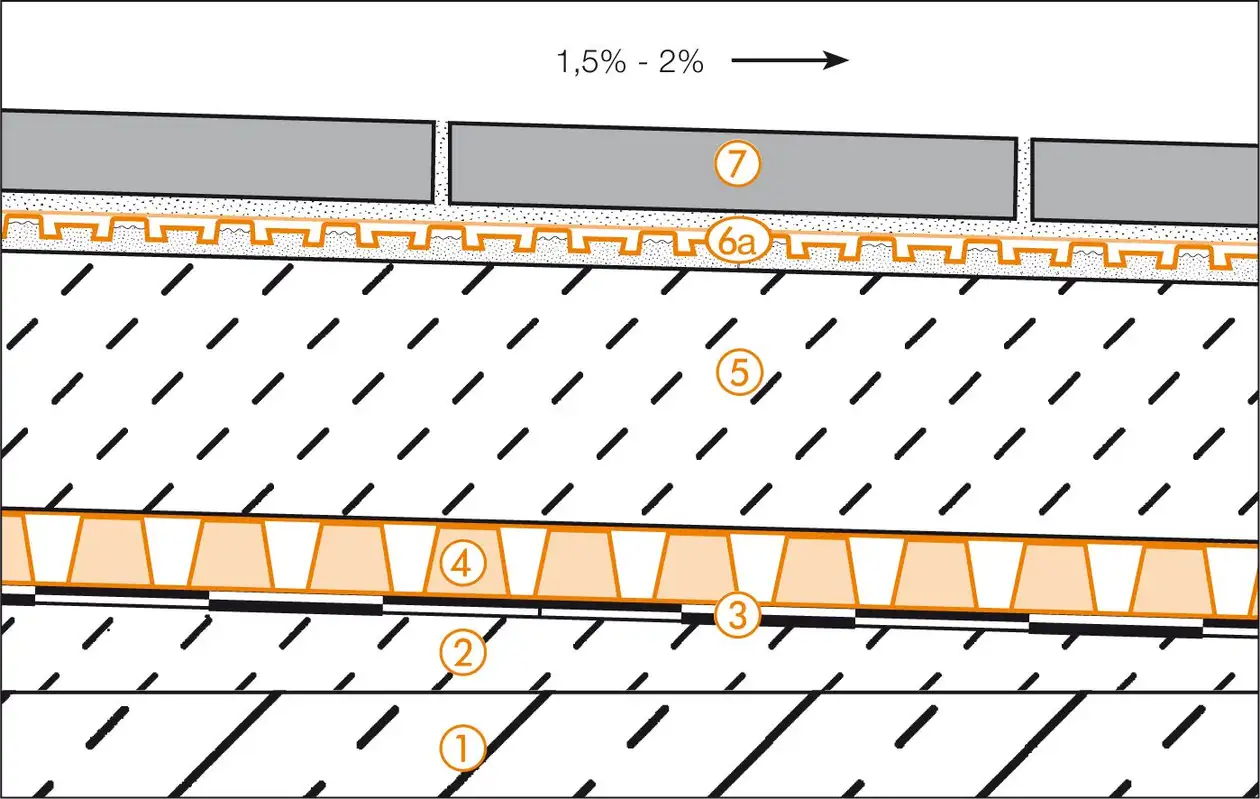

A.5: Bekledingsconstructies boven afdichting volgens DIN 18195

Schlüter-Systems doorsnedetekening van de balkonopbouw A.5 Bekledingsconstructies boven afdichting volgens DIN 18195 © Schlueter-Systems
Doorsnedetekening van de balkonopbouw A.5 Bekledingsconstructies boven afdichting volgens DIN 18195
  1. Uitkragende betonplaat
  2. Dekvloer met afschot
    Voorwaarde voor een goede werking van de constructie is een voldoende helling (1,5–2%) voor de afwatering
  3. Afdichtingslaag volgens DIN 18531
  4. Schlüter-TROBA-PLUS
    Capillair passieve oppervlaktedrainage voor een goede afvoer van insijpelwater en een onderventilatie voor het volledige oppervlak.
  5. Lastverdelingslaag
    Cementdekvloer volgens DIN 18560-2 of drainagemortel
  6. a) Schlüter-DITRA-DRAIN 4
    Hechtende drainagemat van polyethyleen, in dunbedmortel gelegd, met de functies hechtende drainage, onderventilatie en ontkoppeling.
    b) Schlüter-DITRA-DRAIN 8
    Hechtende drainagemat speciaal voor grote oppervlakken en trapconstructies.
  7. Tegels of natuursteenplaten
    Plaatsing – ook grote formaten – met een hydraulisch bindende, water- en weerbestendige dunbedmortel

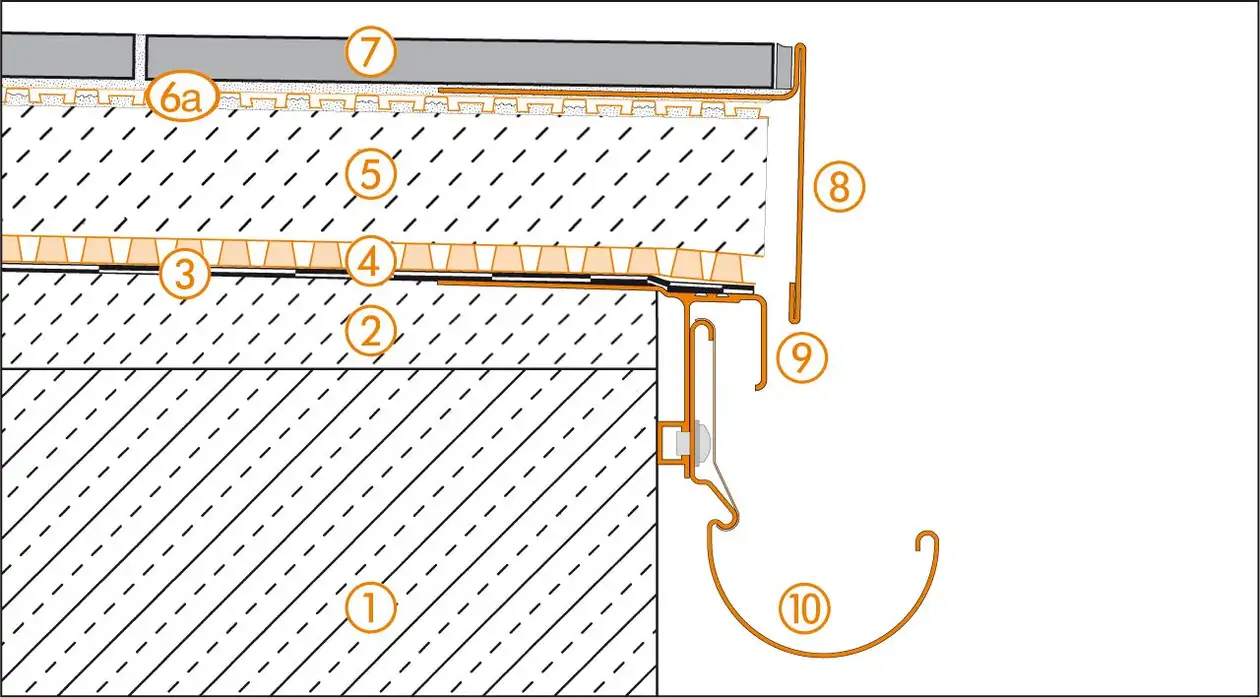

Randdetail 1

Schlüter-Systems doorsnedetekening van het randdetail 1 voor balkonopbouw A.5 Bekledingsconstructies boven afdichting volgens DIN 18195 © Schlueter-Systems
Doorsnedetekening van het randdetail 1 voor balkonopbouw A.5 Bekledingsconstructies boven afdichting volgens DIN 18195
  1. Uitkragende betonplaat
  2. Dekvloer met afschot (1,5–2%)
  3. Afdichtingslaag volgens DIN 18531
  4. Schlüter-TROBA-PLUS
  5. Lastverdelingslaag
  6. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  7. Keramische tegels of natuursteenplaten
  8. Schlüter-BARA-RT
    Afwateringsmogelijkheid in acht nemen!
  9. Schlüter-BARA-RTK
  10. Schlüter-BARIN

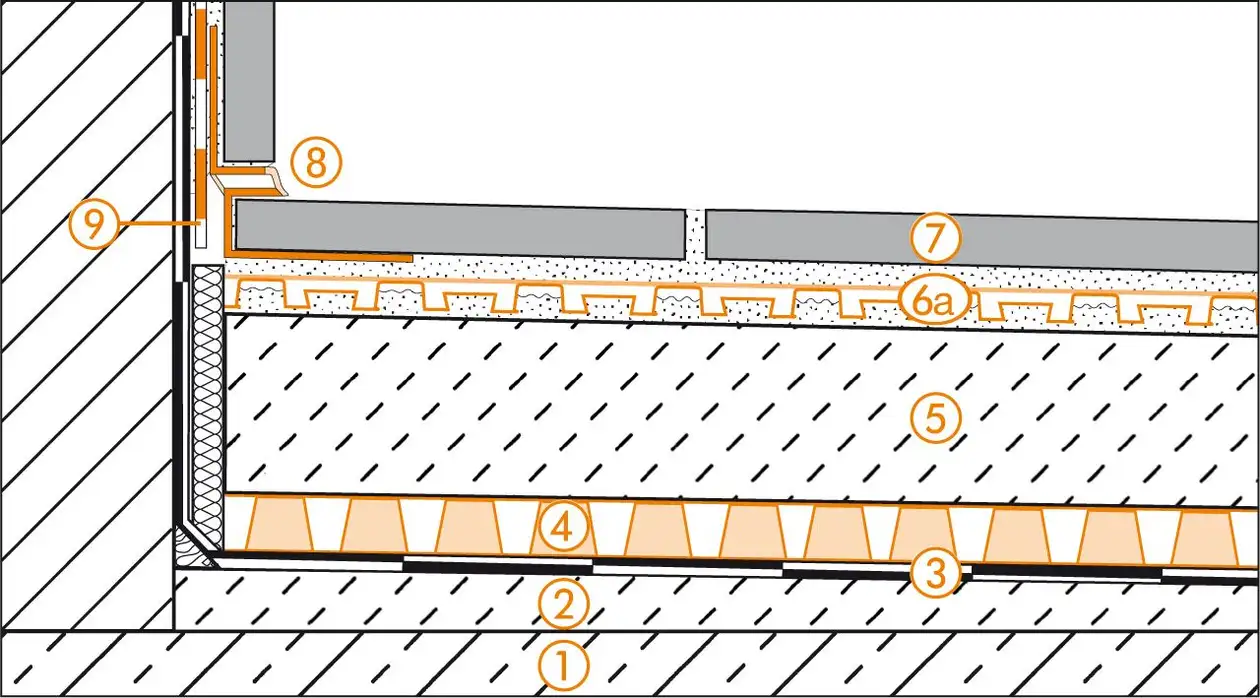

Wandaansluiting

Schlüter-Systems doorsnedetekening van de wandaansluiting voor balkonopbouw A.5 Bekledingsconstructies boven afdichting volgens DIN 18195 © Schlueter-Systems
Doorsnedetekening van de wandaansluiting voor balkonopbouw A.5 Bekledingsconstructies boven afdichting volgens DIN 18195
  1. Uitkragende betonplaat
  2. Dekvloer met afschot (1,5–2%)
  3. Afdichtingslaag volgens DIN 18531
  4. Schlüter-TROBA-PLUS
  5. Lastverdelingslaag
  6. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  7. Keramische tegels of natuursteenplaten
  8. Schlüter-DILEX-EKE
  9. Schlüter-KERDI-KEBA

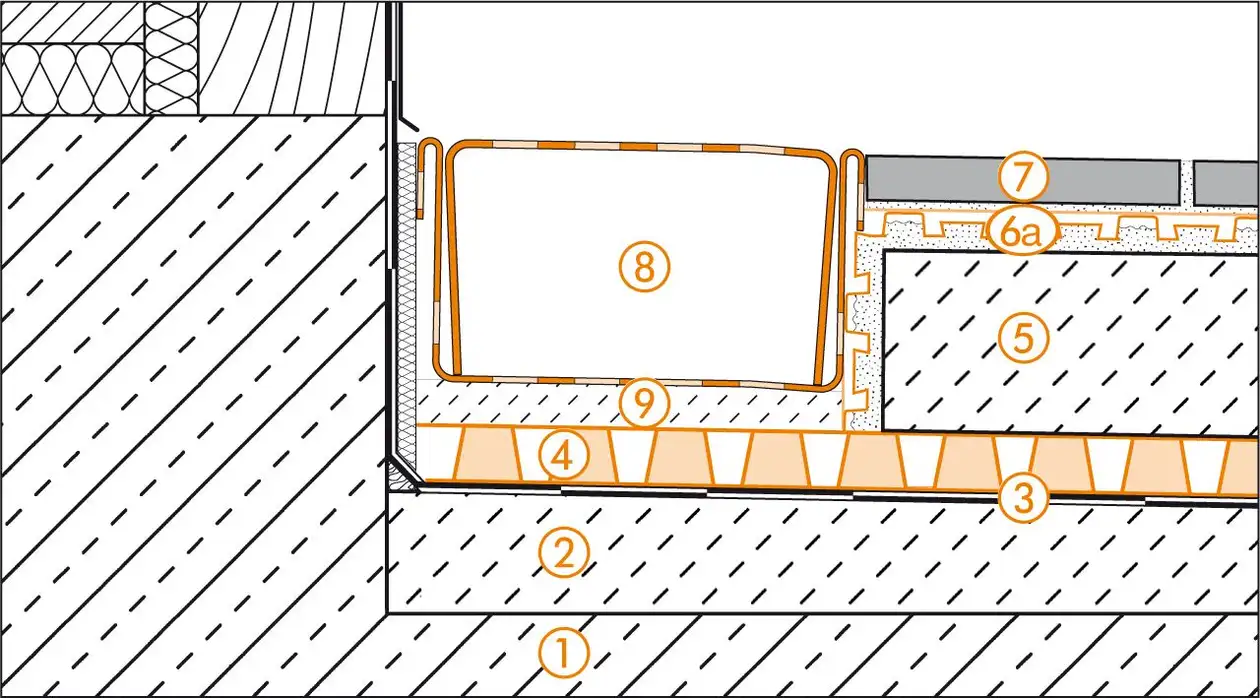

Deuraansluiting

Schlüter-Systems doorsnedetekening van de deuraansluiting voor balkonopbouw A.5 Bekledingsconstructies boven afdichting volgens DIN 18195 © Schlueter-Systems
Doorsnedetekening van de deuraansluiting voor balkonopbouw A.5 Bekledingsconstructies boven afdichting volgens DIN 18195
  1. Uitkragende betonplaat
  2. Dekvloer met afschot (1,5–2%)
  3. Afdichtingslaag volgens DIN 18531
  4. Schlüter-TROBA-PLUS
  5. Lastverdelingslaag
  6. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  7. Keramische tegels of natuursteenplaten
  8. Schlüter-TROBA-LINE-TL
    (drainageopeningen moeten vrij worden gehouden)
  9. Morteldotten

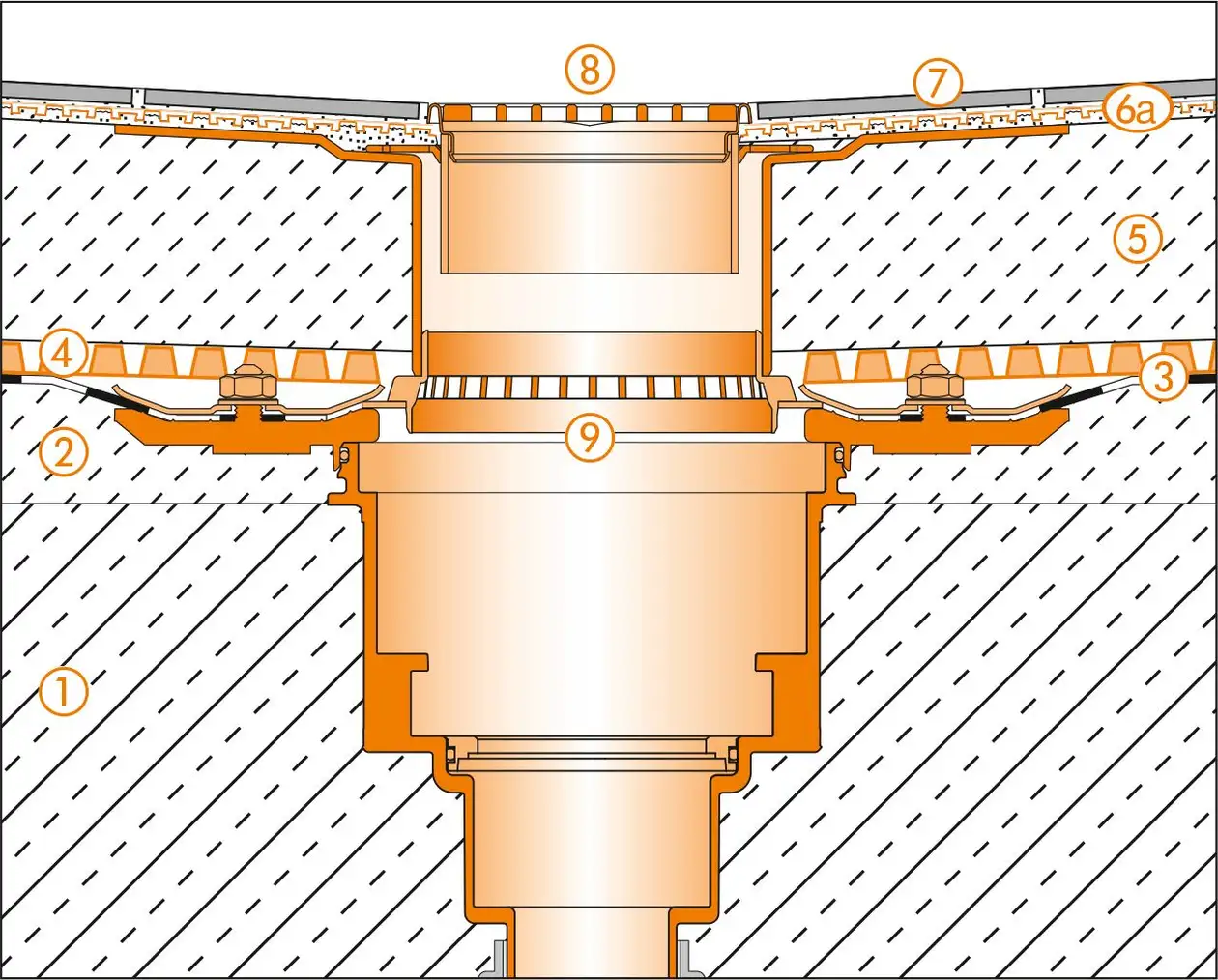

Bodemafvoer

Schlüter-Systems doorsnedetekening van de bodemafvoer voor balkonopbouw A.5 Bekledingsconstructies boven afdichting volgens DIN 18195 © Schlueter-Systems
Doorsnedetekening van de bodemafvoer voor balkonopbouw A.5 Bekledingsconstructies boven afdichting volgens DIN 18195
  1. Uitkragende betonplaat
  2. Dekvloer met afschot (1,5–2%)
  3. Afdichtingslaag volgens DIN 18531
  4. Schlüter-TROBA-PLUS
  5. Lastverdelingslaag
  6. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  7. Keramische tegels of natuursteenplaten
  8. Schlüter-KERDI-DRAIN-RRE
    Rooster-/frameset KD R10
    Drainageopeningen moeten vrij worden gehouden!
  9. Schlüter-KERDI-DRAIN-KDBV
    Bodemafvoerset KD BV 50 MSBB
