Balkonopbouw A.4: Dunlagige bekledingsconstructie in mortelbed boven afdichting volgens DIN 18531

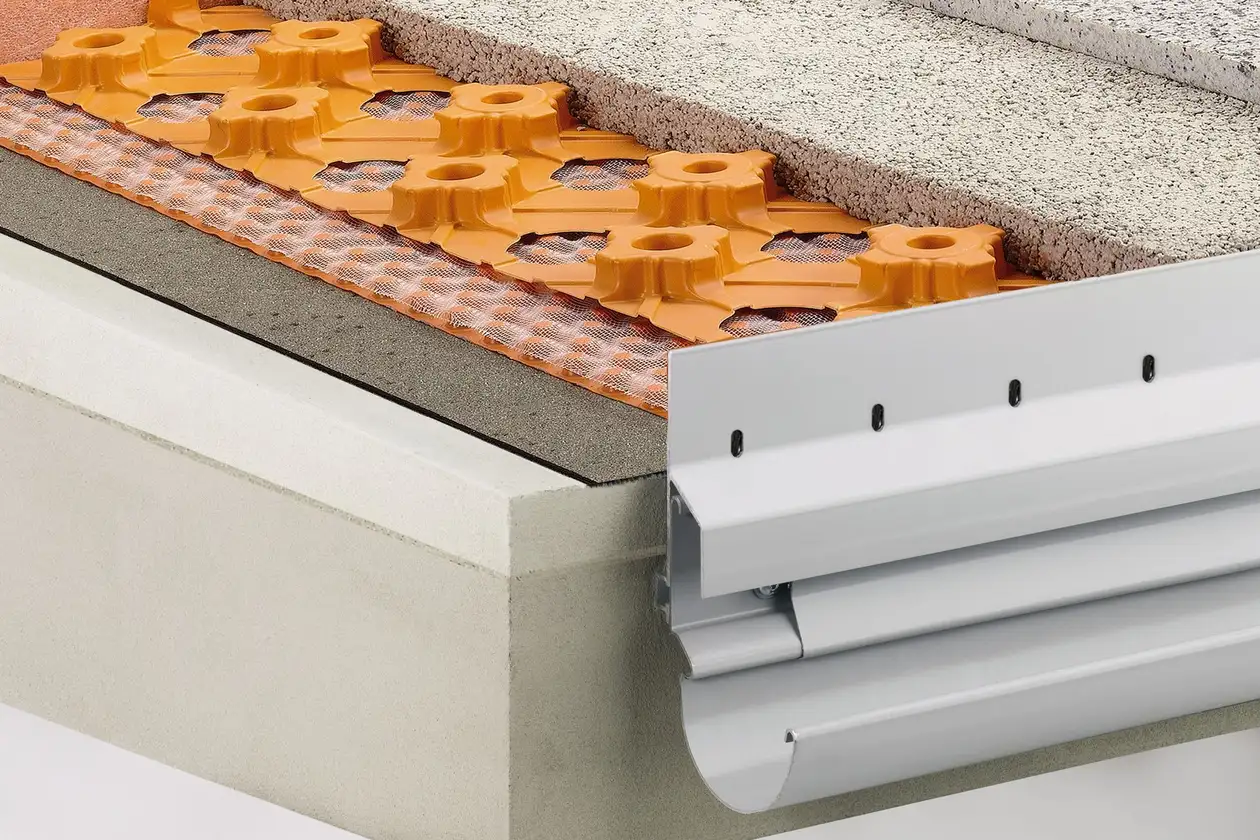

Constructieopbouwen A: vrij uitkragende balkonsDunne bekledingsconstructie in mortelbed boven afdichting met BEKOTEC-DRAIN en mortelbedplaatsing op oppervlaktedrainage met TROBA-PLUS 8G
De met afschot uitgevoerde draagconstructie wordt door een afdichting volgens DIN 18531 beschermd tegen indringend vocht.
Tussen de afdichting en de lastverdelingslaag (dekvloer) wordt Schlüter-TROBA-PLUS 8G gelegd als drainage voor de afvoer van insijpelwater.
De lastverdelingslaag uit cementmortel of drainagemortel wordt dunlagig uitgevoerd in het Schlüter-BEKOTEC-DRAIN-systeem.
De natuursteen wordt nat in nat in het mortelbed aangebracht.

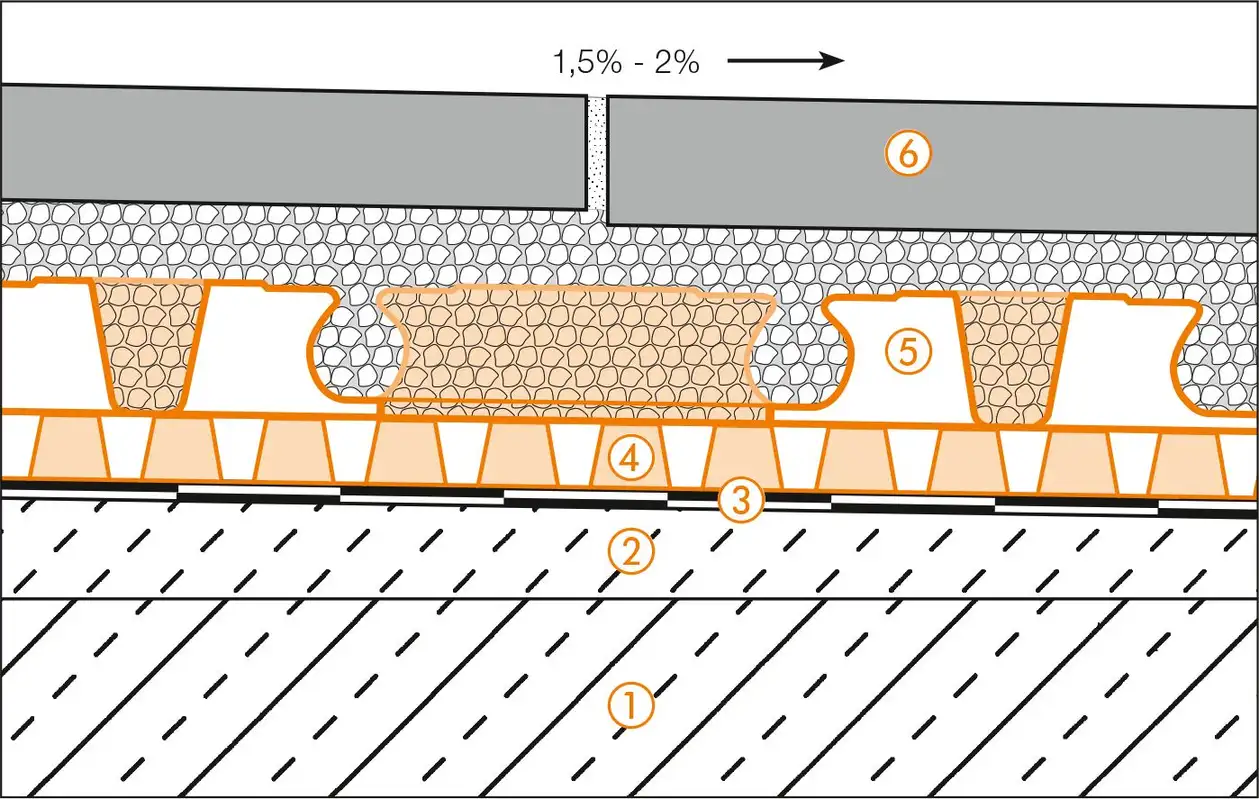

A.4: Dunlagige bekledingsconstructie in het mortelbed boven afdichting volgens DIN 18531
- Uitkragende betonplaat
- Dekvloer met afschot
Voorwaarde voor een goede werking van de constructie is een voldoende helling
(1,5–2%) voor de afwatering - Afdichtingslaag volgens DIN 18531
- Schlüter-TROBA-PLUS 8G
Capillair passieve oppervlaktedrainage voor een goede afvoer van insijpelwater en een onderventilatie voor het volledige oppervlak. Afwateringsmogelijkheid in acht nemen! - Schlüter-BEKOTEC-DRAIN
Dunne mortellaag, als systeem voor barstvrije en goed functionerende tegel- en natuursteenbekledingen, vers met een contactlaag in het mortelbed van cementmortel of drainagemortel, met hoge waterdoorlaatbaarheid geplaatst. - Keramische tegels of natuursteenplaten
Plaatsing nat in nat op de lastverdelingslaag

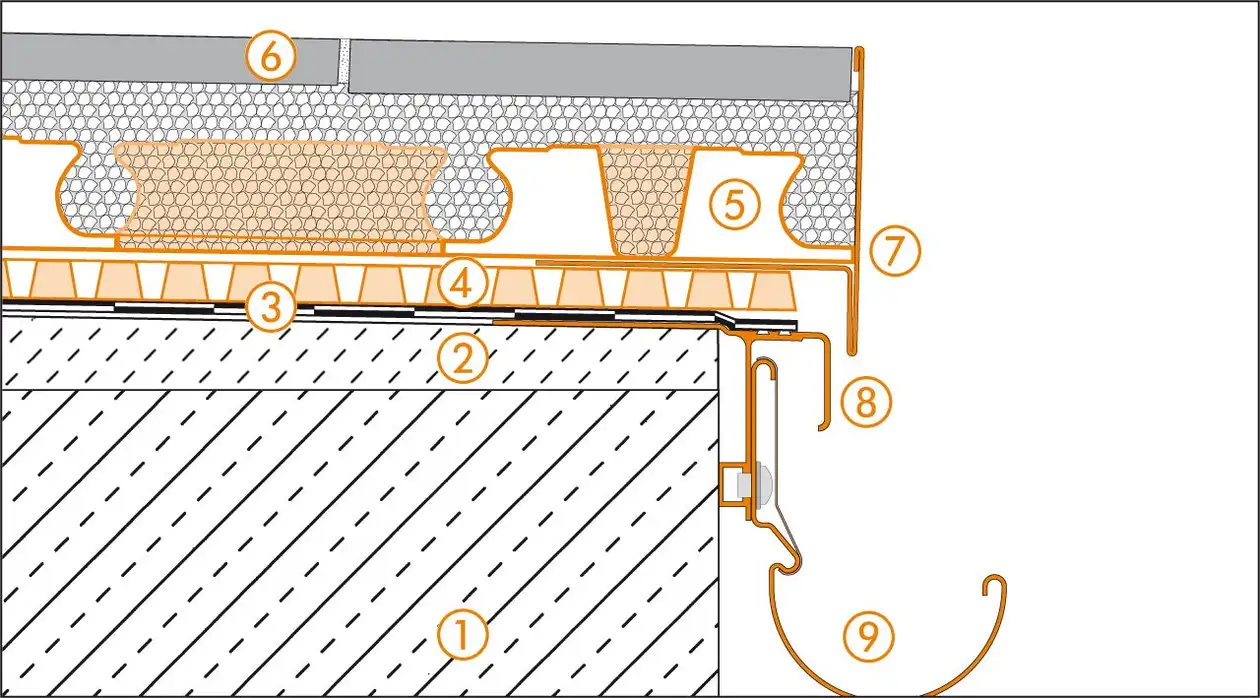

Randdetail 1
- Uitkragende betonplaat
- Dekvloer met afschot (1,5–2%)
- Afdichtingslaag volgens DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-BEKOTEC-DRAIN
- Keramische tegels of natuursteenplaten
- Schlüter-BARA-RT
Afwateringsmogelijkheid in acht nemen! - Schlüter-BARA-RTK
- Schlüter-BARIN

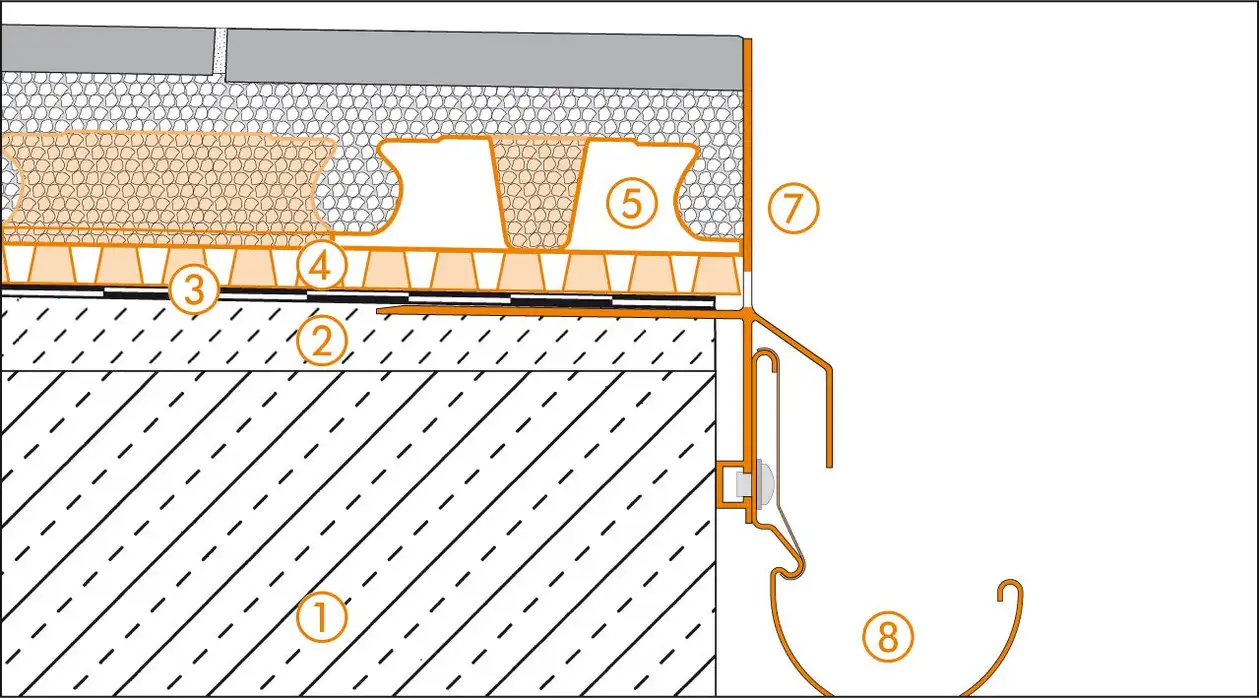

Randdetail 2
- Uitkragende betonplaat
- Dekvloer met afschot (1,5–2%)
- Afdichtingslaag volgens DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-BEKOTEC-DRAIN
- Keramische tegels of natuursteenplaten
- Schlüter-BARA-RKLT
Drainageopeningen moeten vrij worden gehouden! - Schlüter-BARIN

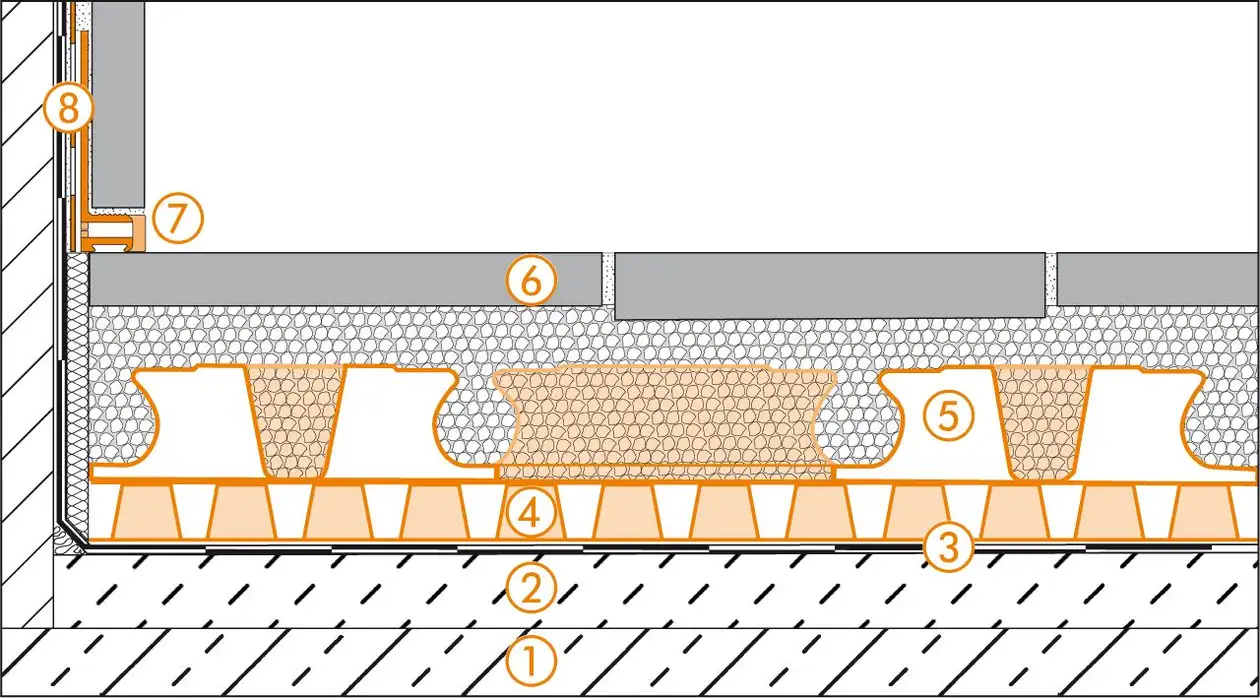

Wandaansluiting
- Uitkragende betonplaat
- Dekvloer met afschot (1,5–2%)
- Afdichtingslaag volgens DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-BEKOTEC-DRAIN
- Keramische tegels of natuursteenplaten
- Schlüter-DILEX-BWA
- Schlüter-KERDI-KEBA

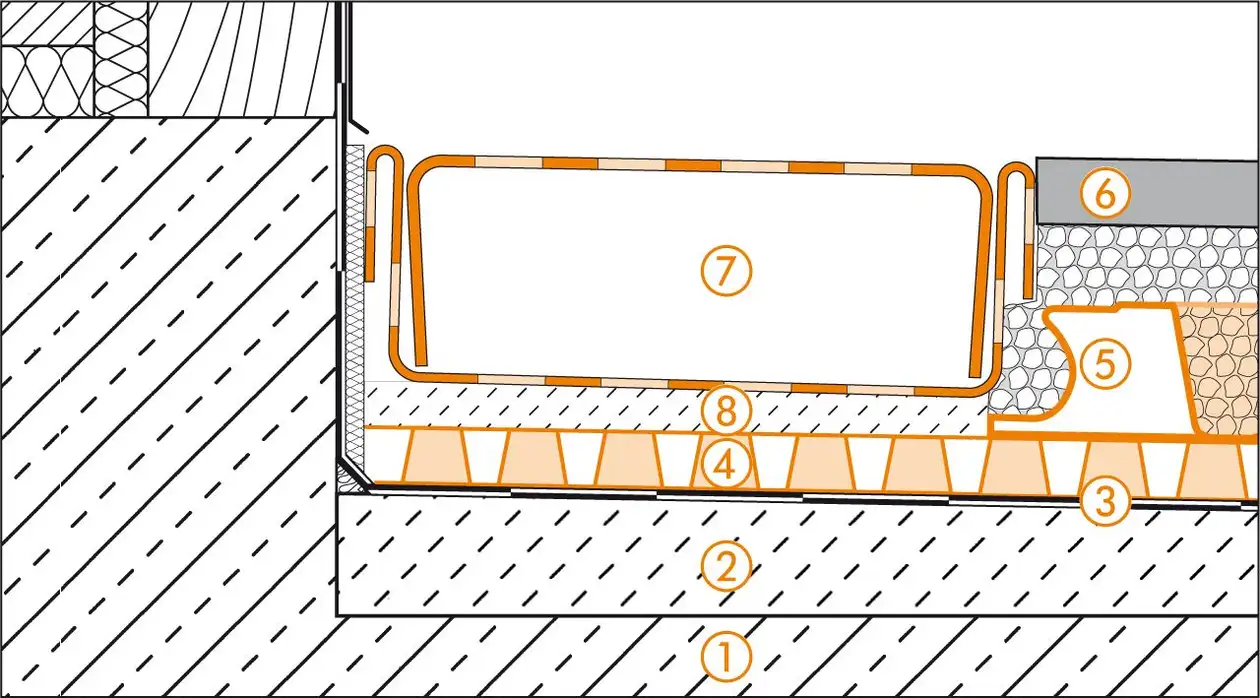

Deuraansluiting
- Uitkragende betonplaat
- Dekvloer met afschot (1,5–2%)
- Afdichtingslaag volgens DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-BEKOTEC-DRAIN
- Keramische tegels of natuursteenplaten
- Schlüter-TROBA-LINE-TL
Drainageopeningen moeten vrij worden gehouden - Morteldotten

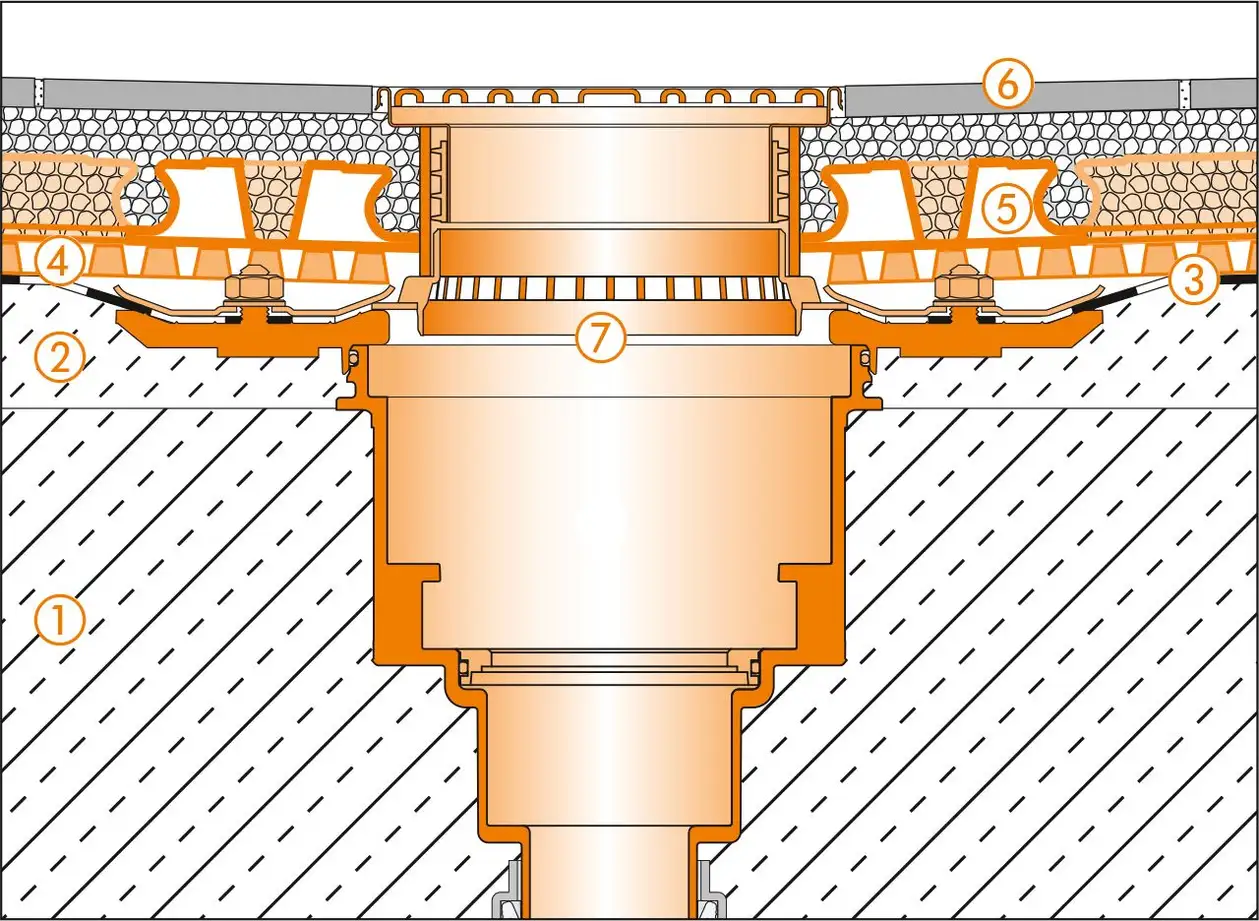

Bodemafvoer
- Uitkragende betonplaat
- Dekvloer met afschot (1,5–2%)
- Afdichtingslaag volgens DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-BEKOTEC-DRAIN
- Keramische tegels of natuursteenplaten
- Schlüter-KERDI-DRAIN-SETS OUTDOOR
Complete set KD BV 50 ASLVB
