Balkonopbouw A.3: Dunlagige bekledingsconstructie boven afdichting

Constructieopbouwen A: vrij uitkragende balkons

DITRA-DRAIN als hechtende drainage en ontkoppeling boven BEKOTEC-DRAIN-dekvloer op TROBA-PLUS-drainagemat

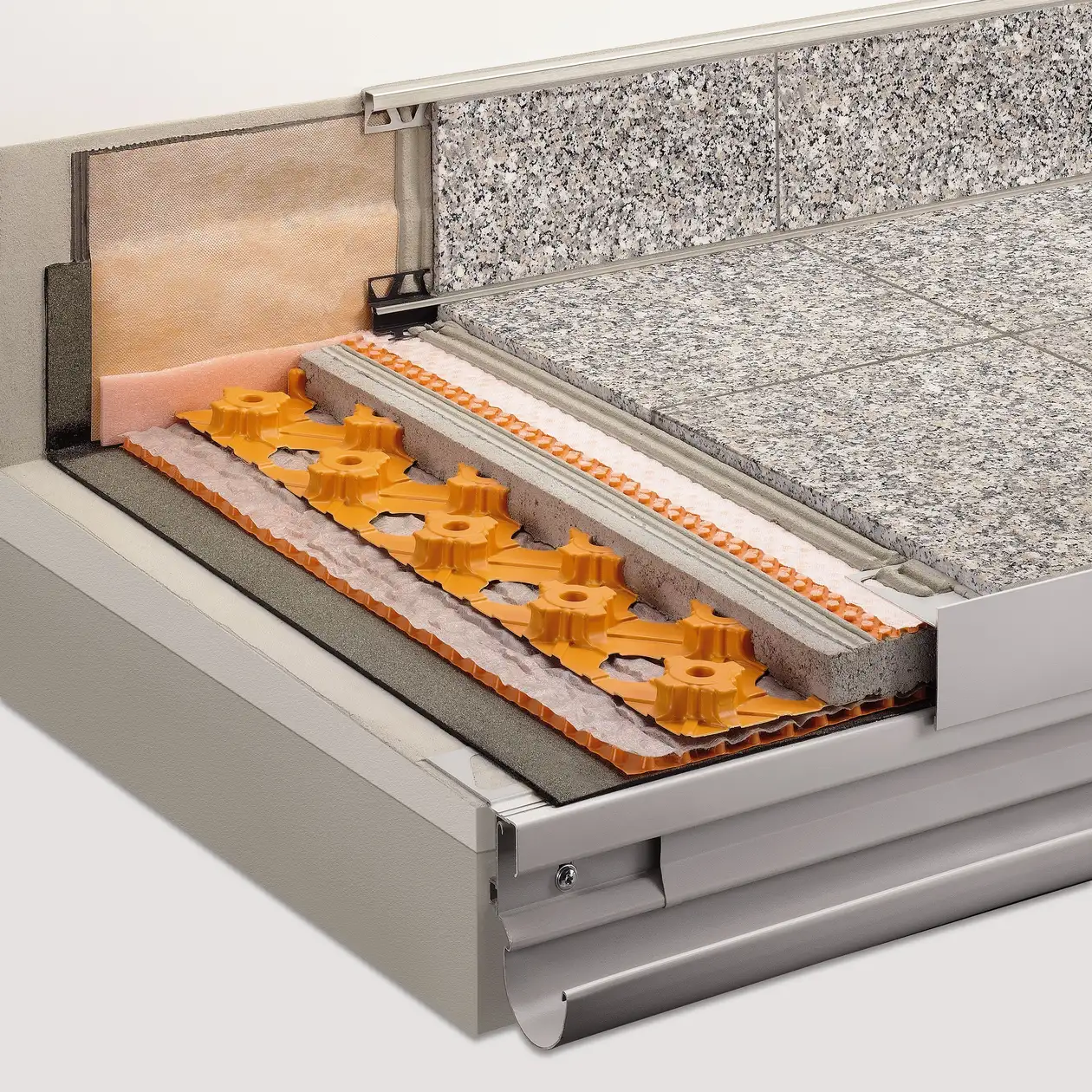

Schlüter-Systems Balkonopbouw A.3 Dunlagige bekledingsconstructie boven afdichting DITRA-DRAIN als hechtende drainage en ontkoppeling bovenop een BEKOTEC-DRAIN-dekvloer op TROBA-PLUS-drainagemat © Schlueter-Systems

De met afschot uitgevoerde draagconstructie wordt door een afdichting volgens DIN 18531 beschermd tegen indringend vocht.

Tussen de afdichting en de lastverdelingslaag (dekvloer) wordt Schlüter-TROBA-PLUS gelegd als drainage voor de afvoer van insijpelwater.

De lastverdelingslaag wordt dunlagig uitgevoerd met het barst- en vervormingsvrije Schlüter-BEKOTEC-DRAIN-systeem.

Tussen de dekvloer en de tegelbekleding wordt de capillair passieve hechtende drainage en ontkoppeling Schlüter-DITRA-DRAIN in dunbedmortel gelegd. Hierdoor wordt een onderventilatie voor het volledige bekledingsoppervlak gecreëerd, zodat de dunbedmortel snel en gelijkmatig droogt/uithardt.

A.3: Dunlagige bekledingsconstructie boven afdichting

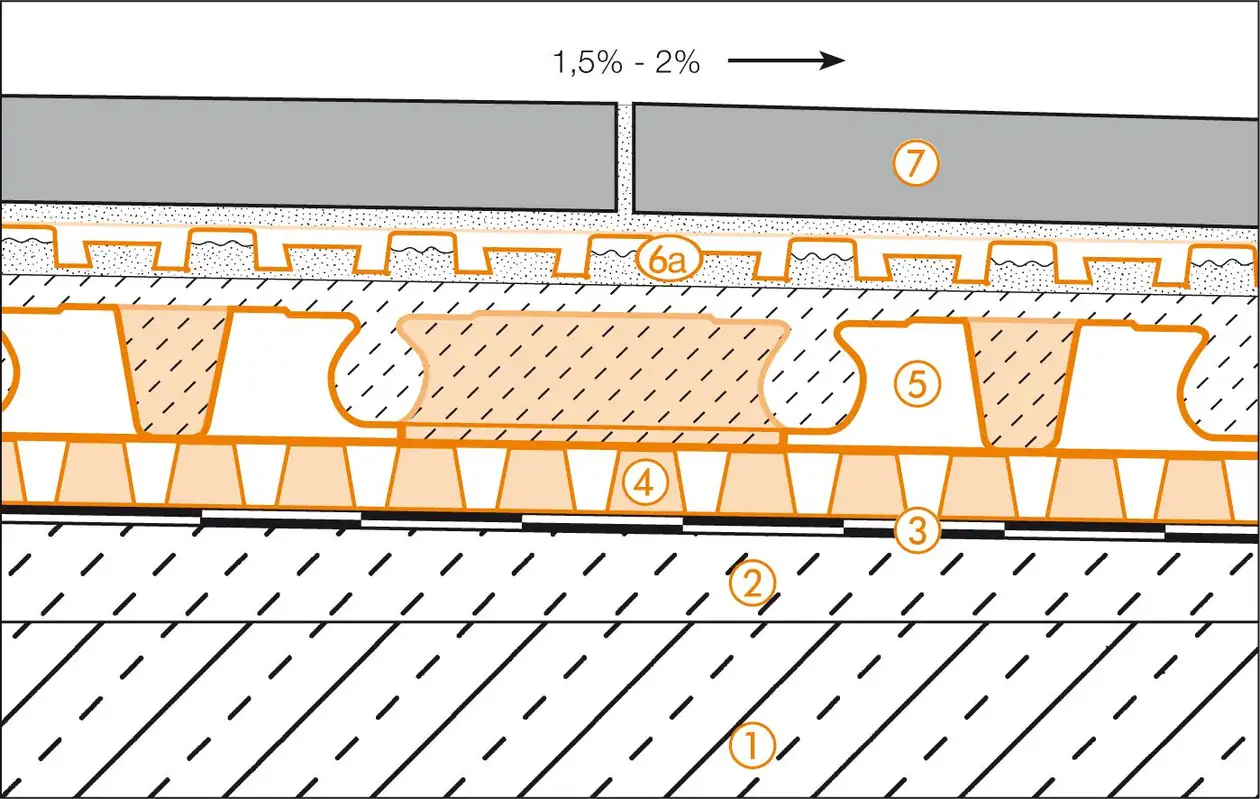

Schlüter-Systems doorsnedetekening van balkonopbouw A.3 Dunlagige bekledingsconstructie boven afdichting © Schlueter-Systems
Doorsnedetekening van balkonopbouw A.3 Dunlagige bekledingsconstructie boven afdichting
  1. Uitkragende betonplaat
  2. Dekvloer met afschot, voorwaarde voor een goede werking van de constructie is een voldoende helling (1,5–2%) voor de afwatering
  3. Afdichtingslaag volgens DIN 18531 contactafdichting van polyethyleen, in dunbedmortel gelegd. Stootvoegverlijming met Schlüter-KERDI-COLL-L-afdichtingslijm
  4. Schlüter-TROBA-PLUS capillair passieve afwatering voor een goede afvoer van insijpelwater en een onderventilatie voor het volledige oppervlak.
  5. Schlüter-BEKOTEC-DRAIN Dunlagige lastverdelingslaag als systeem voor juist functionerende zwevende dekvloeren (cementdekvloer CT-C25-F4 of drainagemortel)
  6. a) Schlüter-DITRA-DRAIN 4 hechtende drainagemat van polyethyleen, in dunbedmortel gelegd, met de functies hechtende drainage, onderventilatie en ontkoppeling.
    b) Schlüter-DITRA-DRAIN 8 hechtende drainagemat speciaal voor grote oppervlakken en trapconstructies.
  7. Tegels of natuursteenplaten Plaatsing – ook grote formaten – met een hydraulisch bindende, water- weerbestendige dunbedmortel

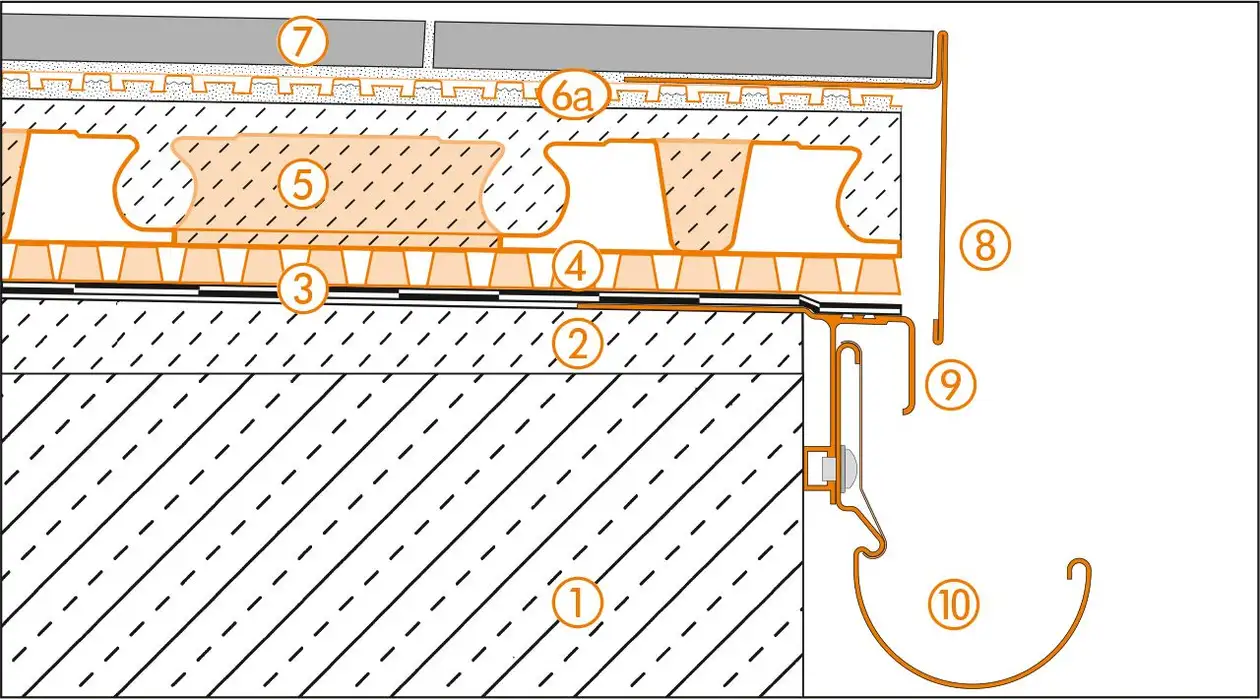

Randdetail 1

Schlüter-Systems doorsnedetekening van het randdetail 1 voor balkonopbouw A.3 Dunlagige bekledingsconstructie boven afdichting © Schlueter-Systems
Doorsnedetekening van het randdetail 1 voor balkonopbouw A.3 Dunlagige bekledingsconstructie boven afdichting
  1. Uitkragende betonplaat
  2. Dekvloer met afschot (1,5–2%)
  3. Afdichtingslaag volgens DIN 18531
  4. Schlüter-TROBA-PLUS
  5. Schlüter-BEKOTEC-DRAIN
  6. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  7. Keramische tegels of natuursteenplaten
  8. Schlüter-BARA-RT
    Afwateringsmogelijkheid in acht nemen!
  9. Schlüter-BARA-RTK
  10. Schlüter-BARIN

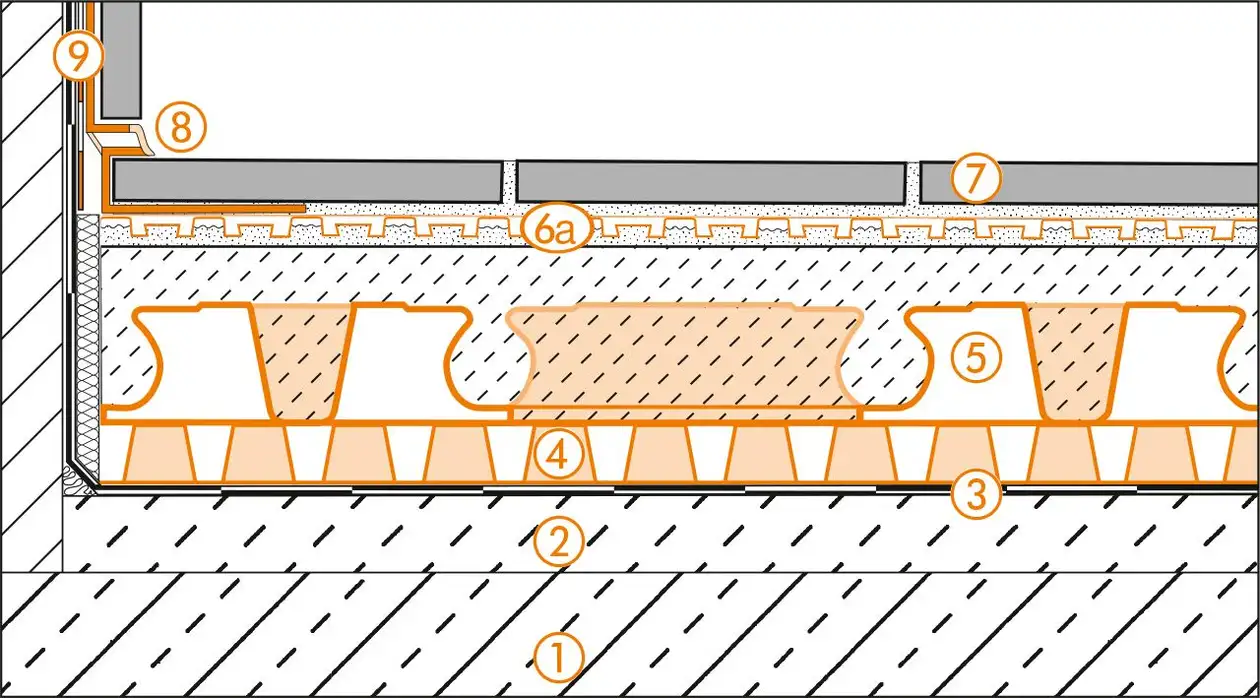

Wandaansluiting

Schlüter-Systems doorsnedetekening van de wandaansluiting voor balkonopbouw A.3 Dunlagige bekledingsconstructie boven afdichting © Schlueter-Systems
Doorsnedetekening van de wandaansluiting voor balkonopbouw A.3 Dunlagige bekledingsconstructie boven afdichting
  1. Uitkragende betonplaat
  2. Dekvloer met afschot (1,5–2%)
  3. Afdichtingslaag volgens DIN 18531
  4. Schlüter-TROBA-PLUS
  5. Schlüter-BEKOTEC-DRAIN
  6. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  7. Keramische tegels of natuursteenplaten
  8. Schlüter-DILEX-EKE of DILEX-EF
  9. Schlüter-KERDI

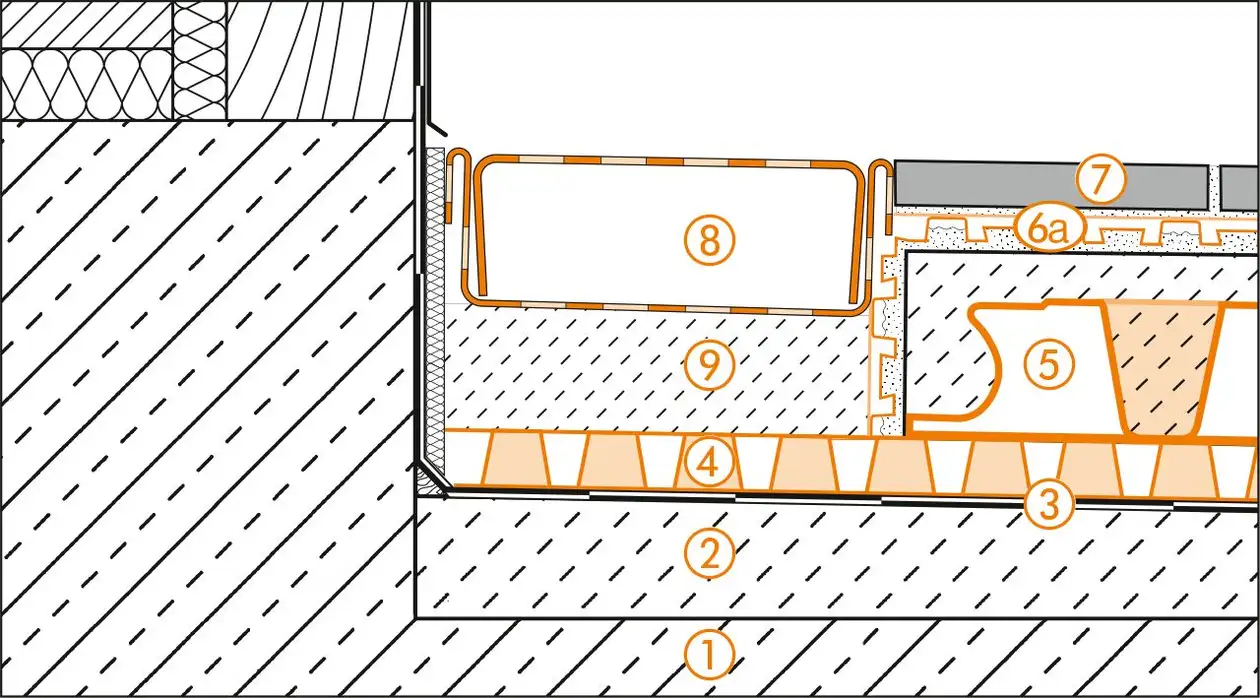

Deuraansluiting

Schlüter-Systems doorsnedetekening van de deuraansluiting voor balkonopbouw A.3 Dunlagige bekledingsconstructie boven afdichting © Schlueter-Systems
Doorsnedetekening van de deuraansluiting voor balkonopbouw A.3 Dunlagige bekledingsconstructie boven afdichting
  1. Uitkragende betonplaat
  2. Dekvloer met afschot (1,5–2%)
  3. Afdichtingslaag volgens DIN 18531
  4. Schlüter-TROBA-PLUS
  5. Schlüter-BEKOTEC-DRAIN
  6. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  7. Keramische tegels of natuursteenplaten
  8. Schlüter-TROBA-LINE-TL
    (drainageopeningen moeten vrij worden gehouden)
  9. Morteldotten

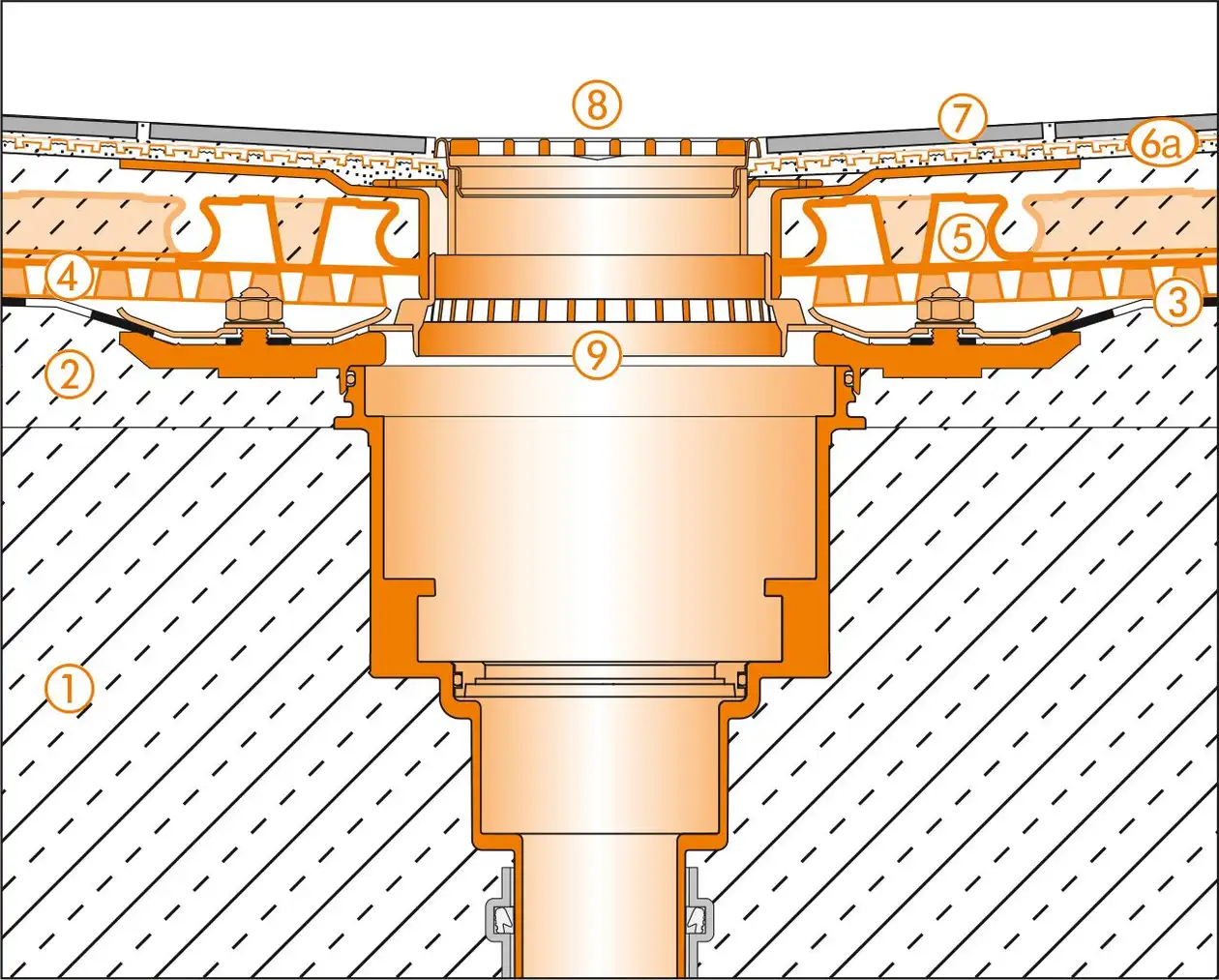

Bodemafvoer

Schlüter-Systems doorsnedetekening van de bodemafvoer voor balkonopbouw A.3 Dunlagige bekledingsconstructie boven afdichting © Schlueter-Systems
Doorsnedetekening van de bodemafvoer voor balkonopbouw A.3 Dunlagige bekledingsconstructie boven afdichting
  1. Uitkragende betonplaat
  2. Dekvloer met afschot (1,5–2%)
  3. Afdichtingslaag volgens DIN 18531
  4. Schlüter-TROBA-PLUS
  5. Schlüter-BEKOTEC-DRAIN
  6. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  7. Keramische tegels of natuursteenplaten
  8. Schlüter-KERDI-DRAIN-RRE
    Rooster-/frameset KD R10
    Drainageopeningen moeten vrij worden gehouden!
  9. Schlüter-KERDI-DRAIN-KDBV
    Bodemafvoerset KD BV 50 MSBB
