Balkonopbouw A.2: Bekledingsconstructie met hechtende drainage boven contactafdichting

Constructieopbouwen A: vrij uitkragende balkons

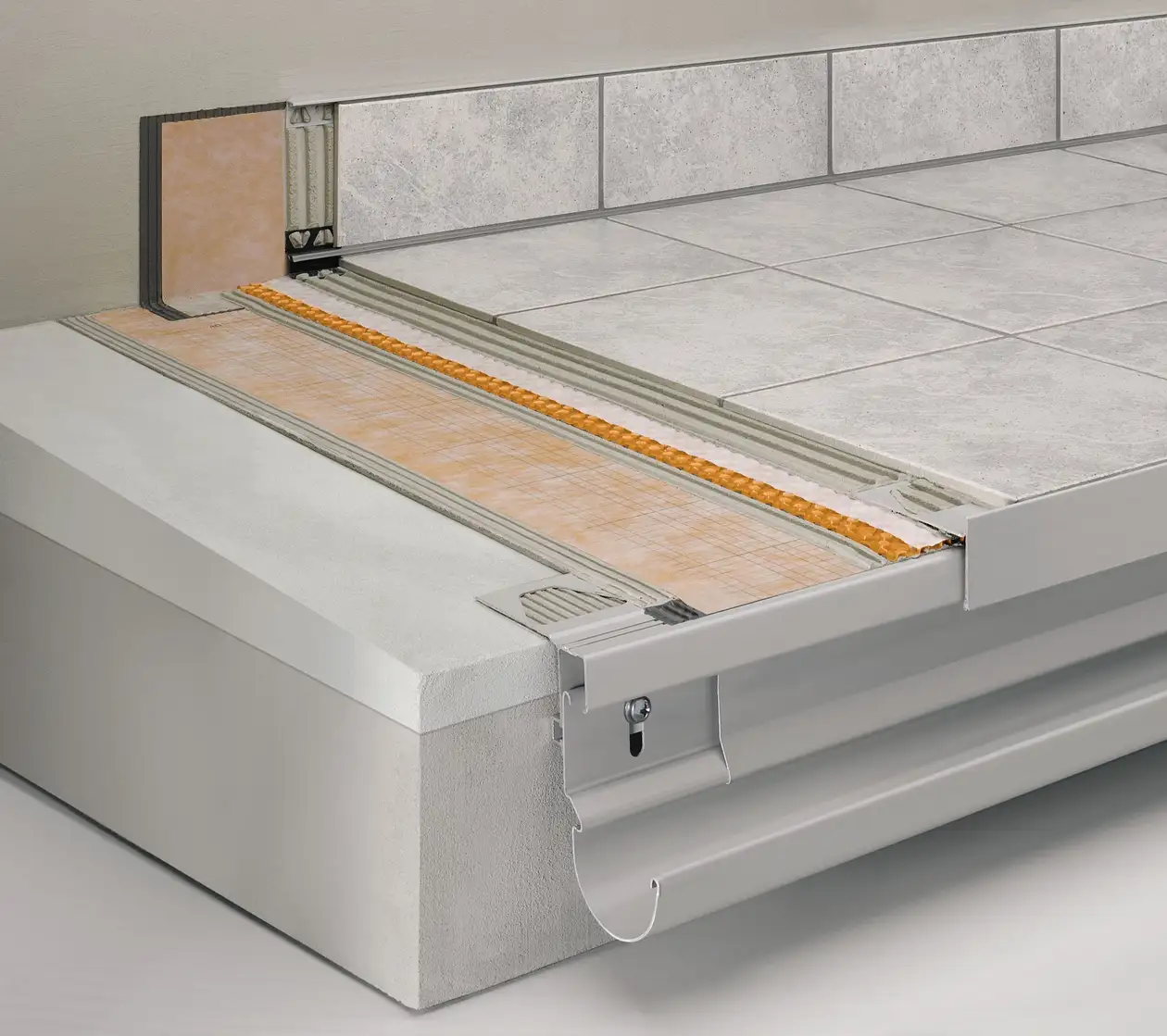

DITRA-DRAIN als hechtende drainage en ontkoppeling boven KERDI-contactafdichting

Schlüter-Systems balkonopbouw A.2 met Schlüter-DITRA-DRAIN als hechtende drainage en ontkoppeling boven Schlüter-KERDI-contactafdichting © Schlueter-Systems

De met afschot uitgevoerde draagconstructie wordt beschermd tegen indringend vocht door een Schlüter-KERDI contactafdichting verlijmd met een hydraulisch hardende dunbedmortel.

Tussen de afdichting en de tegelbekleding wordt de capillair passieve hechtende drainage Schlüter-DITRA-DRAIN gelegd in dunbedmortel. Hierdoor wordt een onderventilatie voor het volledige bekledingsoppervlak gecreëerd, zodat de dunbedmortel snel en gelijkmatig droogt/uithardt.

Eventuele spanningen worden geneutraliseerd door de ontkoppelingsfunctie van Schlüter-DITRA-DRAIN.

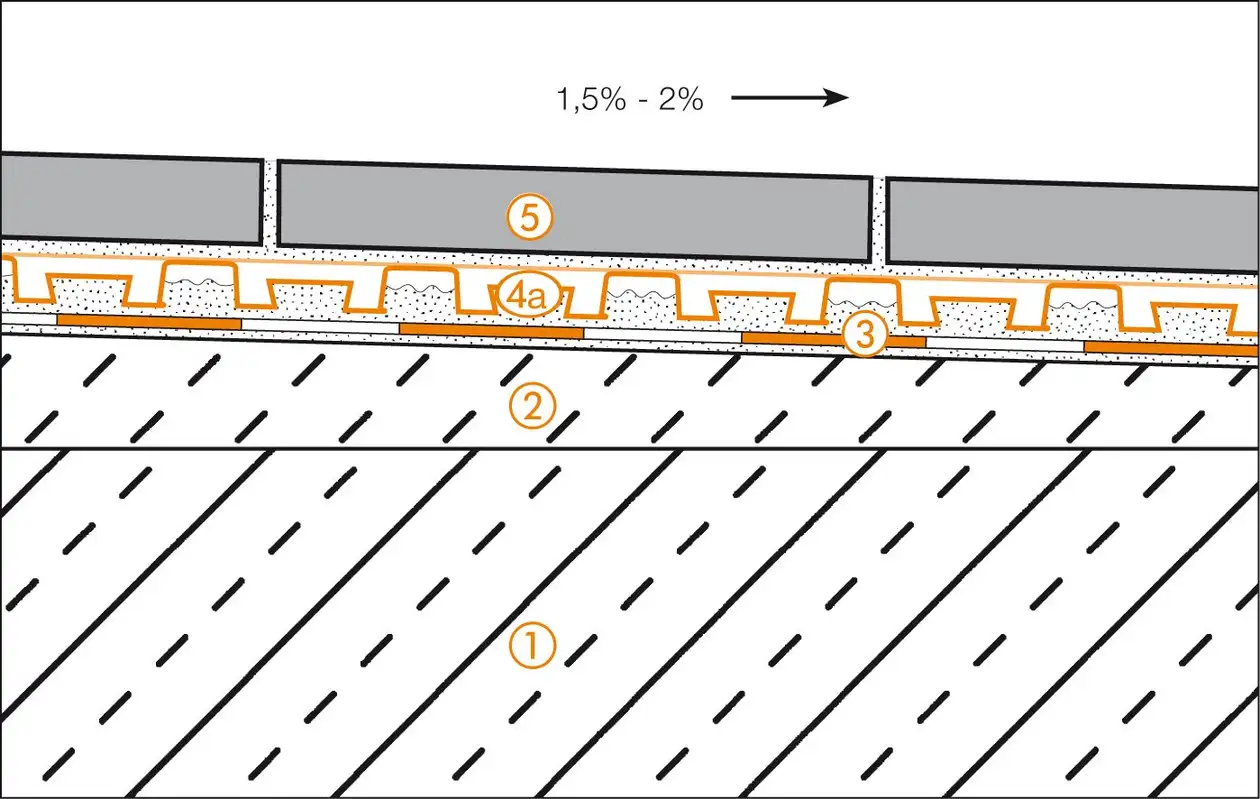

Balkonopbouw A.2: Bekledingsconstructie met hechtende drainage boven contactafdichting

Schlüter-Systems doorsnedetekening van de balkonopbouw A.2 Bekledingsconstructie met hechtende drainage boven contactafdichting © Schlueter-Systems
Doorsnedetekening van de balkonopbouw A.2 Bekledingsconstructie met hechtende drainage boven contactafdichting
  1. Uitkragende betonplaat
  2. Dekvloer met afschot, voorwaarde voor een goede werking van de constructie is een voldoende helling (1,5–2%) voor de afwatering
  3. Contactafdichting Schlüter-KERDI van polyethyleen, in dunbedmortel gelegd. Stootvoegverlijming met afdichtingslijm Schlüter-KERDI-COLL-L
  4. a) Hechtende drainagemat Schlüter-DITRA-DRAIN 4 van polyethyleen, in dunbedmortel gelegd, met de functies hechtende drainage, onderventilatie en ontkoppeling
    of
    b) Hechtende drainagemat Schlüter-DITRA-DRAIN 8 speciaal voor grote oppervlakken en trapconstructies
  5. Keramische tegels/ fijnsteentegels of natuursteenplaten Plaatsing – ook grote formaten – met een hydraulisch bindende, water- weerbestendige dunbedmortel

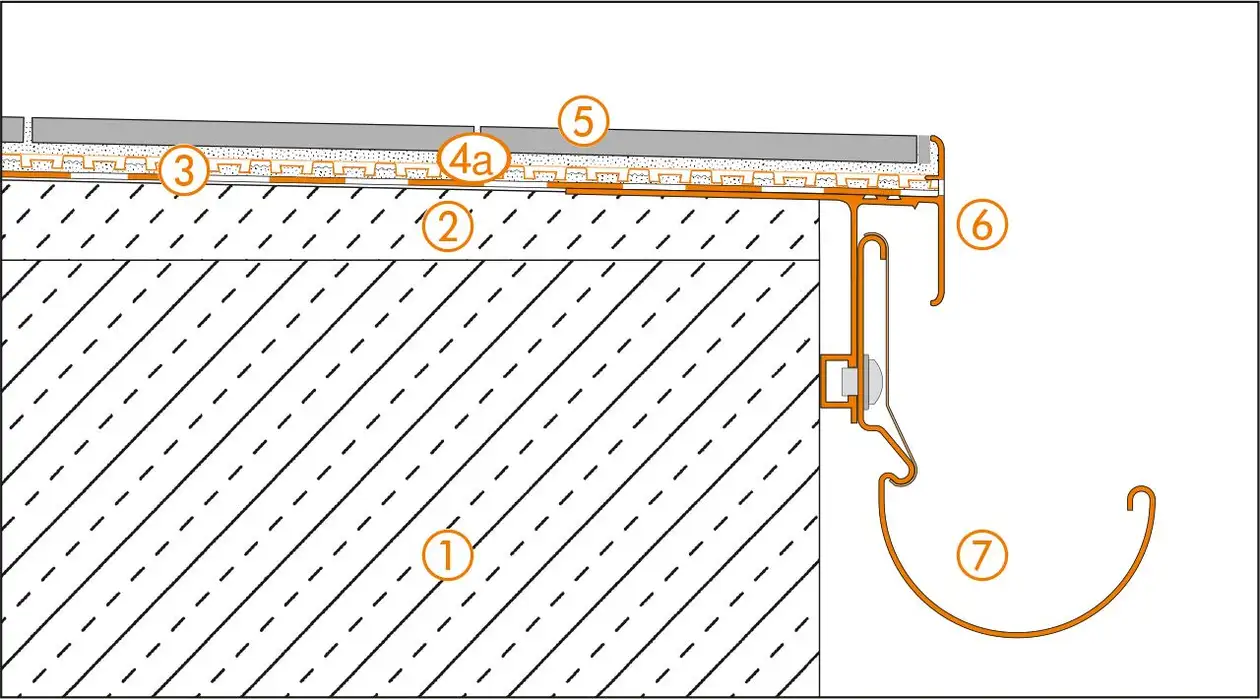

Randdetail 1

Schlüter-Systems doorsnedetekening van het randdetail 1 voor balkonopbouw A.2 Bekledingsconstructie met hechtende drainage boven contactafdichting © Schlueter-Systems
Doorsnedetekening van het randdetail 1 voor balkonopbouw A.2 Bekledingsconstructie met hechtende drainage boven contactafdichting
  1. Uitkragende betonplaat
  2. Dekvloer met afschot (1,5–2%)
  3. Schlüter-KERDI
  4. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  5. Keramische tegels of natuursteenplaten
  6. Schlüter-BARA-RTKE
    Drainageopeningen vrijhouden
  7. Schlüter-BARIN

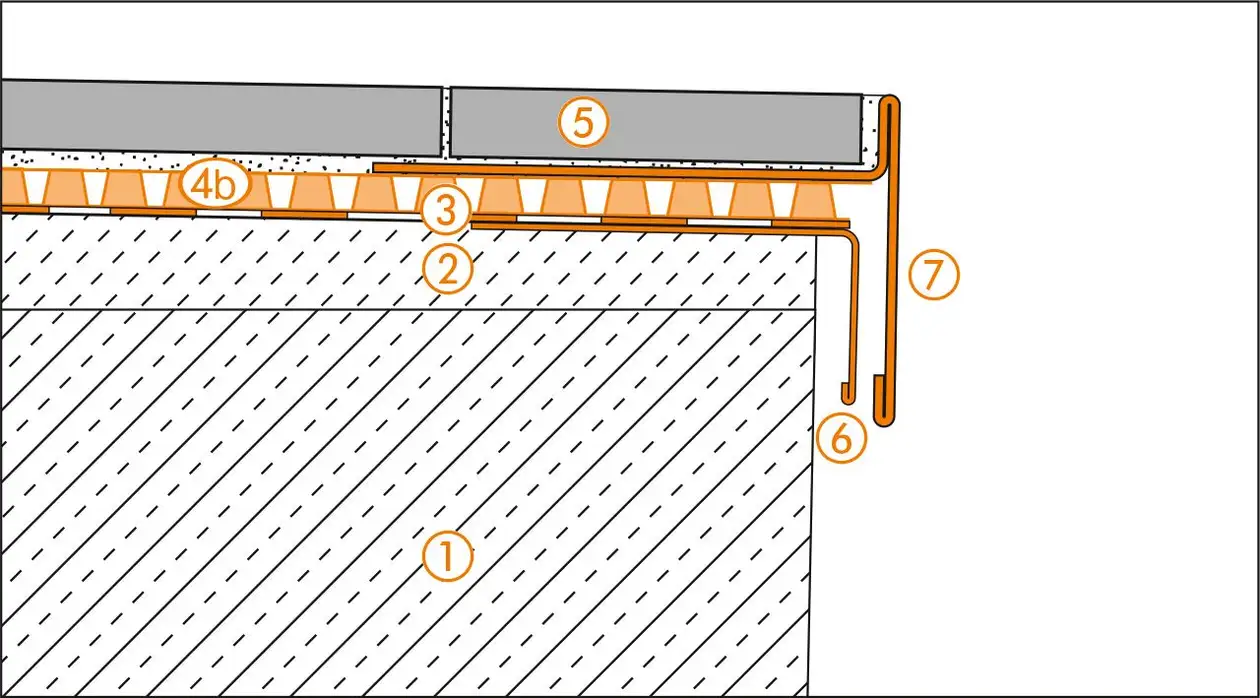

Randdetail 2

Schlüter-Systems doorsnedetekening van het randdetail 2 voor balkonopbouw A.2 Bekledingsconstructie met hechtende drainage boven contactafdichting © Schlueter-Systems
Doorsnedetekening van het randdetail 2 voor balkonopbouw A.2 Bekledingsconstructie met hechtende drainage boven contactafdichting
  1. Uitkragende betonplaat
  2. Dekvloer met afschot (1,5–2%)
  3. Schlüter-KERDI
  4. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  5. Keramische tegels of natuursteenplaten
  6. Schlüter-BARA-RW
  7. Schlüter-BARA-RT
    Afwateringsmogelijkheid in acht nemen!

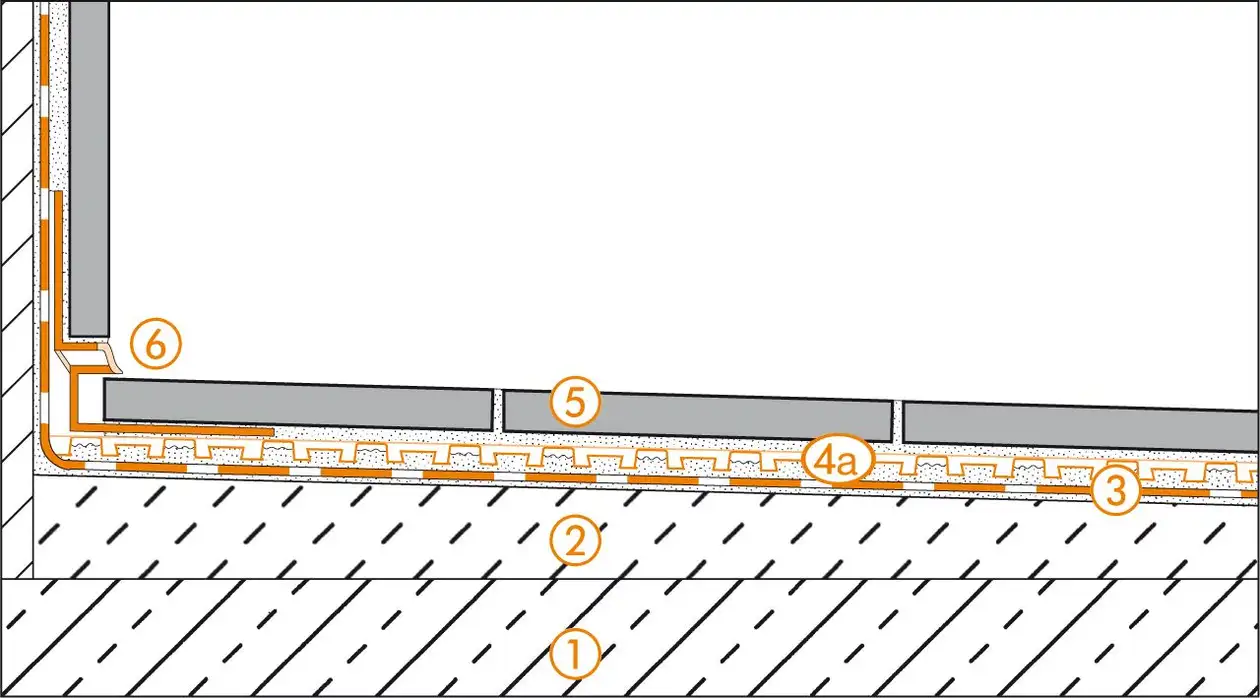

Wandaansluiting

Schlüter-Systems doorsnedetekening van de wandaansluiting voor balkonopbouw A.2 Bekledingsconstructie met hechtende drainage boven contactafdichting © Schlueter-Systems
Doorsnedetekening van de wandaansluiting voor balkonopbouw A.2 Bekledingsconstructie met hechtende drainage boven contactafdichting
  1. Uitkragende betonplaat
  2. Dekvloer met afschot (1,5–2%)
  3. Schlüter-KERDI
  4. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  5. Keramische tegels of natuursteenplaten
  6. Schlüter-DILEX-EKE

Bodemafvoer

Schlüter-Systems doorsnedetekening van de bodemafvoer voor balkonopbouw A.2 Bekledingsconstructie met hechtende drainage boven contactafdichting © Schlueter-Systems
Doorsnedetekening van de bodemafvoer voor balkonopbouw A.2 Bekledingsconstructie met hechtende drainage boven contactafdichting
  1. Uitkragende betonplaat
  2. Dekvloer met afschot (1,5–2%)
  3. Schlüter-KERDI
  4. a) Schlüter-DITRA-DRAIN 4
  5. b) Schlüter-DITRA-DRAIN 8
  6. Keramische tegels of natuursteenplaten
  7. Schlüter-KERDI-DRAIN
    dunbed-bodemafvoer
