Schlüter-KERDI-LINE-TF  Tegelgoot met roestvaststalen frame

Schlüter-KERDI-LINE is een meerdelig lineair afvoersysteem om inloopdouches met keramische tegels, natuursteen of andere bekledingen te realiseren. Het bestaat uit een diepgetrokken roestvaststalen goot met een afdekking/frameconstructie naar keuze. Deze kan met behulp van het meegeleverde montagehulp traploos worden aangepast aan verschillende diktes van de vloerbekleding. KERDI-LINE is geschikt voor de centrale plaatsing of plaatsing tegen de wand.

De frameconstructies zijn verkrijgbaar in 3 uitvoeringen:

• als profielframe met een 10 mm breed, geborsteld, hoogglans gepolijst of gepoedercoat zichtbaar oppervlak
• als inlegframe met elegante designafdekkingen
• als TF-frame met een minimaal zichtbaar vlak en een optimale randbescherming.

Schlüter-KERDI-LINE-H met horizontale afvoer is uitgerust met een ingebouwde stankafsluiter en een afvoerbehuizing.

Hoogte van de gootdrager: DN 40 (40 mm) = 78 mm DN 50 (50 mm) = 97 mm

Schlüter-KERDI-LINE-H 50 G2 met horizontale afvoer is uitgerust met een ingebouwde stankafsluiter en een afvoerbehuizing en beschikt conform DIN EN 1253 over een afvoercapaciteit ≥ 0,8 l/s bij een opstuwhoogte van 2 cm en een restwaterhoogte van 50 mm.

Hoogte van de gootdrager: DN 50 (50 mm) = 120 mm

Schlüter-KERDI-LINE-F met horizontale afvoer naar voren is uitgerust met een in de afvoerbehuizing ingebouwde stankafsluiter.

Hoogte van de gootdrager: DN 40 (40 mm) = 60 mm DN 50 (50 mm) = 97 mm

Schlüter-KERDI-LINE-V, -VS en -KERDI-LINE-VOS voor verticale afwatering, bijvoorbeeld door de verdiepingsvloer, is leverbaar in verschillende uitvoeringen. KERDI-LINE-V heeft een in de afvoerbehuizing ingebouwde stankafsluiter. KERDI-LINE-VS en KERDI-LINE-VOS worden met een buissifon geleverd – ook met decentrale afvoer voor KERDI-LINE-VOS.

Hoogte van de gootdrager: DN 50 (50 mm) = 24 mm

Schlüter-KERDI-LINE-V 50 G2 met verticale afvoer is voorzien van een geïntegreerde stankafsluiter en heeft een afvoercapaciteit ≥ 1,0 l/s volgens DIN EN 1253 bij een opstuwhoogte van 2 cm en een afdichtingswaterhoogte van 50 mm.

Hoogte van de gootdrager: DN 50 (50 mm) = 48 mm

Alle genoemde afwateringssystemen zijn beschikbaar voor inlegframes met designafdekkingen, alsook voor profielframes en TF-frames!

Bij KERDI-LINE-H 50 en KERDI-LINE-H 40 wordt de goot voor een eenvoudige en snelle montage in de passende gootdrager van polystyreen geplaatst. Bij KERDI-LINE-V, KERDI-LINE-H 50 G2 en KERDI-LINE-F zijn de goot en de gootdrager al vast met elkaar verbonden.

Op de rondomlopende kleefflens van de goot is af fabriek een manchet van het KERDI-afdichtingssysteem vast verlijmd. Deze dient voor de betrouwbare aansluiting van de goot op de contactafdichting op de vloer en tegen de wand. In combinatie met de afdichtingssystemen Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT, Schlüter-KERDI-BOARD en de bij het systeem behorende afdichtingslijm Schlüter-KERDI-COLL-L resp. Schlüter-KERDI-FIX worden beproefde contactafdichtingen gerealiseerd met de aansluitende lijnafvoergoot.

KERDI-LINE is een systeemcomponent, die voldoet aan de Duitse afdichtingsnorm DIN 18534. Deze beschikt in combinatie met de hierboven genoemde Schlüter-systemen over een algemeen bouwtechnisch testcertificaat (abP). De vochtbelastingsklassen volgens abP zijn vermeld in de desbetreffende productfiches. Schlüter-KERDI-LINE is volgens ETAG 022 (afdichting in verbinding) een systeemcomponent met Europese vergunning (ETA = European Technical Assessment). De met KERDI-LINE geteste bovenvermelde Schlüter-producten zijn voorzien van een CE-markering.

Opmerking: Schlüter-KERDI-LINE en de frameconstructies moeten met cementgebonden tegellijm worden gemonteerd. Het gebruik van azijnhardende siliconenkit op goten, frames en roosters is niet toegestaan.

De zichtbare vlakken van het profielframe en de afdekkingen, gesloten of geperforeerd, bestaan uit geborsteld, hoogglans gepolijst of gepoedercoat roestvast staal. Voor het profielframe en ook het TF-frame is een tegelgoot leverbaar. Bovendien is een in hoogte onafhankelijke tegeldrager zonder frame (KERDI-LINE-D) verkrijgbaar.

Opmerking: voor het gebruik van het TF-frame moet de juiste afstand van de goot tot de wand worden gecontroleerd.

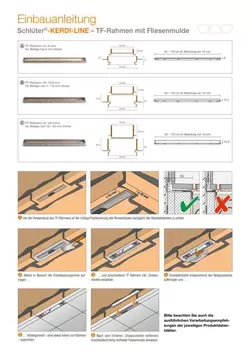

Inbouw aan opgaande zijwand

1. De KERDI-manchet en de meegeleverde Schlüter-KERDI-KERECK-binnenhoeken moeten met KERDI-COLL-L worden verlijmd.
2. Vervolgens wordt tegen de afvoergoot dunbedmortel aangebracht.
3. De TF-frames hebben, afhankelijk van de uitvoering, een vaste hoogte en worden met het bevestigingsvlak in het mortelbed ingebed.
4. Breng dunbedmortel aan overeenkomstig het bekledingsmateriaal en lijn de bekleding op de juiste hoogte uit, beter iets hoger.
5. Na het uitharden worden de afstandhouders verwijderd.
6. Daarna kan de betegelde tegelgoot worden geplaatst.

Opmerking: het gebruik van met azijnzuurhoudende siliconen op goten, frames en roosters is niet toegestaan.

De goten met een lengte tot 120 cm bestaan uit diepgetrokken roestvast staal V4A (materiaalnr. 1.4404 = AISI 316L). Vanaf een lengte van 130 cm worden de goten vervaardigd uit gekant, gelast en vervolgens gebeitst roestvast staal V4A (materiaalnr. 1.4404 = AISI 316L). De gootelementen zijn uitgerust met een kleefflens, waarop af fabriek een KERDI-manchet is aangebracht. Dit is een afdichtingsmat uit zacht polyethyleen. Deze is aan beide zijden van een speciaal vliesweefsel voorzien.

De afvoerbehuizingen worden, afhankelijk van het type, gemaakt van hoog slagvast polypropyleen (PP) resp. acrylnitriel-butadieen-styrol (ABS). De stankafsluiter is gemaakt van vezelversterkt polypropyleen (PP). Roestvaststalen frames en afdekroosters zijn verkrijgbaar in de volgende materiaaluitvoeringen: V4A-materiaalnr. 1.4404 = AISI 316L. Oppervlakken van de profielframes en afdekkingen:

• EB = geborsteld roestvast staal
• EP = Roestvast staal hoogglans gepolijst
• EC = roestvast staal met poedercoating

De goot bestaat uit een drukvast geëxpandeerd polystyreen (EPS).

Materiaaleigenschappen en toepassingsgebieden

De goten, de frames en de afdekkingen zijn conform DIN EN 1253 getest, gecertificeerd en in classificatie K3 ondergebracht. Dit zijn oppervlakken zonder verkeer, bijvoorbeeld natte ruimten in woningen, verzorgingstehuizen, hotels, scholen en rijen was- en doucheruimtes.

De goten, frames en afdekkingen zijn geschikt voor rolstoelen.

KERDI-LINE bestaat uit geborsteld roestvast staal V4A (materiaalnr. 1.4404 = AISI 316L) en bijzonder geschikt wanneer er hoge mechanische of speciale chemische belastingen te verwachten zijn. Roestvast staal van materiaaltype 1.4404 is echter niet bestand tegen alle chemische belastingen. Zo is dit roestvast staal bijvoorbeeld niet geschikt bij belastingen door zout- of vloeizuren of bepaalde chloor- en zoutconcentraties. Dit geldt in bepaalde gevallen ook voor zoutwaterzwembaden. De geschiktheid van het voorziene bodemafvoersysteem moet in bijzondere situaties en afhankelijk van de te verwachten chemische, mechanische of andere belastingen worden gecontroleerd. Agressieve reinigingsmiddelen mogen niet worden gebruikt.

KERDI-LINE-TF verbetert de geschiktheid voor commerciële projecten, bijvoorbeeld hotels, waarbij de tegelgoot regelmatig wordt verwijderd.

Het profielframe en de passende afdekkingen A, B en C van roestvast staal zijn ook verkrijgbaar met een structuurgecoat oppervlak. Dit zijn oppervlakken met een natuurlijk karakter. Het roestvast staal is voorbehandeld en met een polyurethaan poederlak gecoat. De coating is kleurvast, UV- en weerbestendig. De zichtbare oppervlakken moeten worden beschermd tegen schurende of krassende voorwerpen.
