Schlüter-KERDI-LINE-VARIO-COVE  Inkortbaar, hol afwateringsprofiel

Als u een subtiele afvoer in uw inloopdouche wenst, is het holle profiel Schlüter-KERDI-LINE-VARIO-COVE precies wat u nodig heeft. Deze heeft een afvoersleuf van slechts 8 millimeter breed en 140 millimeter lang. Over "lang" gesproken: U kunt het elegante afwateringsprofiel bestellen in twee lengtes (120 en 180 cm) en het dan naar wens inkorten. De twee meegeleverde eindkapjes garanderen een nette afwerking. Zowel het holle profiel als het afwateringsprofiel WAVE zijn verkrijgbaar in een versie van geborsteld roestvast staal V4A en een versie van aluminium met een poedercoating uit de TRENDLINE serie.

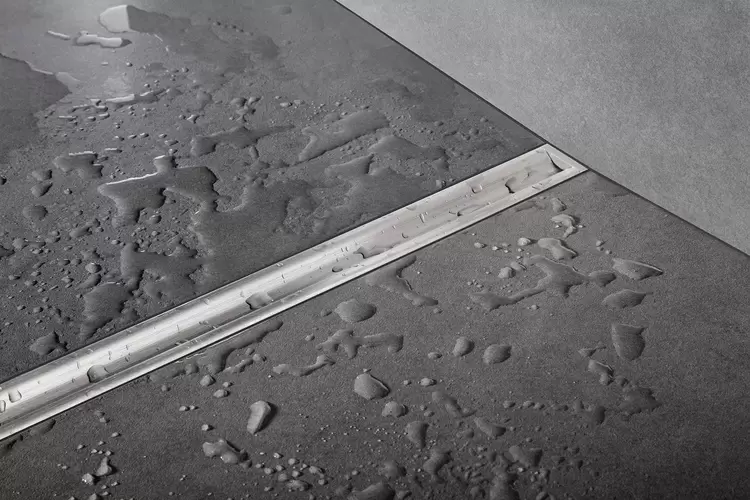

Productfoto KERDI-LINE-VARIO-COVE 1©Schlüter-Systems KG
Productfoto KERDI-LINE-VARIO-COVE 2©Schlüter-Systems KG

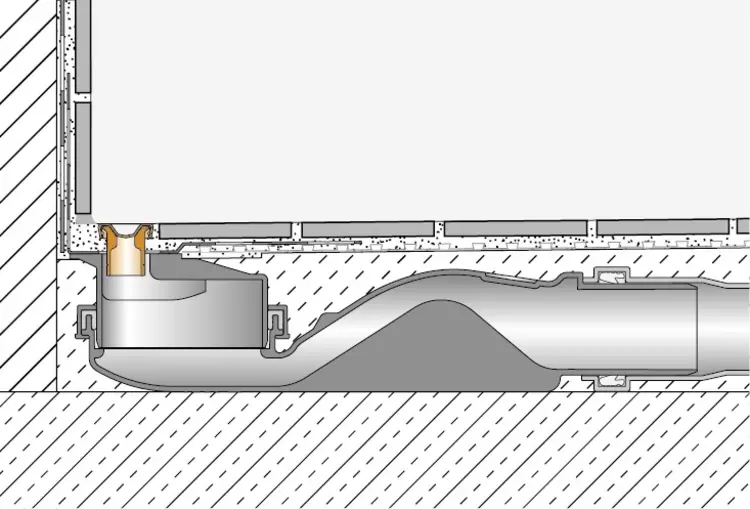

Doorsnedetekening KERDI-LINE-VARIO-COVE 1©Schlüter-Systems KG
Doorsnedetekening KERDI-LINE-VARIO-COVE 2©Schlüter-Systems KG
Doorsnedetekening KERDI-LINE-VARIO-COVE 3©Schlüter-Systems KG
Doorsnedetekening KERDI-LINE-VARIO-COVE 4©Schlüter-Systems KG
zoom_out_map search
Productfoto KERDI-LINE-VARIO-COVE 1
Productfoto KERDI-LINE-VARIO-COVE 2
Doorsnedetekening KERDI-LINE-VARIO-COVE 1
Doorsnedetekening KERDI-LINE-VARIO-COVE 2
Doorsnedetekening KERDI-LINE-VARIO-COVE 3
Doorsnedetekening KERDI-LINE-VARIO-COVE 4

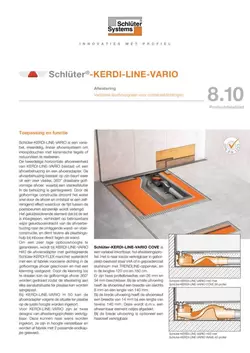

Schlüter-KERDI-LINE-VARIO is een variabel, meerdelig systeem voor lijnafvoergoten in inloopdouches met keramische tegels of natuursteen.

Het tweedelige horizontale afvoersysteem KERDI-LINE-VARIO bestaat uit een afvoerbehuizing en een afvoeradapter. De afvoerbehuizing bestaat op zijn beurt weer uit een zeer vlakke, 360° draaibare golfvormige afvoer, waarbij een stankafsluiter in de behuizing is geïntegreerd. Door de golfvormige constructie stroomt het water snel door de afvoer, waardoor een zelfreinigend effect wordt bereikt.

Het geluidsisolerende element dat bij de set is inbegrepen, verhindert op betrouwbare wijze geluidsoverdracht van de afvoerbehuizing naar de omliggende wand- en vloerconstructie, en dient tevens als plaatsingshulp bij inbouw direct tegen de wand.

De KERDI-LINE-VARIO-H40 heeft een bijzonder lage opbouwhoogte. Dit is mogelijk omdat de afvoeradapter met geïntegreerde Schlüter-KERDI-FLEX manchet reeds in de fabriek waterdicht is bevestigd in de golfvormige afvoer en vastgezet met behulp van een klemring. Door de klemring los te draaien kan de golfvormige afvoer 360° worden gedraaid, zodat de afvoer aan elke aansluitsituatie kan worden aangepast.

Bij KERDI-LINE-VARIO H50 kan de afvoeradapter volgens de situatie ter plaatse op de juiste hoogte worden ingekort.

Voor KERDI-LINE-VARIO zijn twee design afwateringsprofielen verkrijgbaar. Deze kunnen naar wens worden ingekort, ze zijn in hoogte verstelbaar en worden af fabriek met twee passende eindkapjes geleverd.

Schlüter-KERDI-LINE-VARIO COVE is een variabel inkortbaar, hol afwateringsprofiel met een zichtbare afvoersleuf van slechts 8 mm breed en 140 mm lang. Het is verkrijgbaar in roestvast staal geborsteld V4A of poedergecoat aluminium met TRENDLINE-oppervlak, en in de lengtes 120 cm en 180 cm.

Schlüter-KERDI-LINE-VARIO WAVE is een variabel inkortbaar, W-vormig afwateringsprofiel. Ook dit is verkrijgbaar in roestvast staal geborsteld V4A of poedergecoat aluminium met TRENDLINE-oppervlak, en in de lengtes 120 cm en 180 cm.

In de aluminium uitvoering zijn twee profielbreedtes van 34 mm en 42 mm beschikbaar. Bij de smalle uitvoering is de middelste afvoersleuf slechts 14 mm breed en 140 mm lang. Bij de 42 mm uitvoering is de afvoersleuf 20 mm breed en 140 mm lang en biedt dus voldoende ruimte voor het plaatsen van een optioneel verkrijgbare haarzeef.

In de roestvaststalen uitvoering met een profielbreedte van 42 mm is de afvoersleuf 25 mm breed en 140 mm lang en biedt eveneens voldoende ruimte voor het plaatsen van een optioneel verkrijgbare haarzeef.

Bij alle KERDI-LINE-VARIO WAVE afwateringsprofielen wordt de afvoersleuf d.m.v. een afneembaar element netjes afgedekt.

De af fabriek aan de afvoeradapter geïntegreerde en flexibele KERDI manchet dient voor de betrouwbare aansluiting van de goot op de contactafdichting, zowel op de vloer als tegen de wand. De manchet wordt tijdens de montage door de transparante beschermingsafdekking beschermd.

Zo ontstaan er in combinatie met de afdichtingssystemen Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT of Schlüter-KERDI-BOARD en de bij het systeem behorende afdichtingslijmen Schlüter-KERDI-COLL-L resp. Schlüter-KERDI-FIX beproefde contactafdichtingen met aansluitende lineaire afwatering. KERDI-LINE is een systeemcomponent overeenkomstig de in Duitsland geldende afdichtingsnorm DIN 18534 en beschikt in combinatie met de hierboven genoemde Schlüter-systemen over een abP (algemeen bouwtechnisch testcertificaat).

De vochtigheidsbelastingsklassen volgens abP zijn te vinden in de desbetreffende productfiches. Schlüter-KERDI-LINE is volgens ETAG 022 (afdichting in verbinding) een systeemcomponent met Europese vergunning (ETA = European Technical Assessment). Bovengenoemde, met KERDI-LINE gekeurde Schlüter-producten, zijn met een CE-markering gekenmerkt.

Opmerking:

Bij KERDI-LINE-VARIO is vanwege de variabele afvoermogelijkheden een dekvloer met afschot vereist. De dekvloer moet met DITRA (zie productfiche 6.1) of DITRA-HEAT (zie productinformatieblad 6.4) aan het oppervlak worden afgedicht. Als systeemaanvulling kan gebruik worden gemaakt van Schlüter-SHOWERPROFILE-S en -R (zie productfiche 14.1) voor de vloer- of de wandaansluiting. De schuine zijkanten worden met de afschotprofielen SHOWERPROFILE-S afgewerkt. De wanden moeten met KERDI worden afgedicht (zie productfiche 8.1) of er moet met KERDI-BOARD (zie productfiche 12.1) een afdichting worden gemaakt.

Geluidsisolatie

Om te beantwoorden aan de geluidsisolatie volgens DIN 4109, VDI 4100, ÖNORM B 8115-2 of SIA 181 is Schlüter-KERDI-LINE-SR een geluidsisolatiemat die voldoet aan de vereisten voor contact- en installatiegeluid en aan de vereisten voor gebruiksgeluid bij geteste constructievarianten van KERDI-LINE-VARIO. Voor meer informatie verwijzen wij naar onze ontwerp- en uitvoeringsgegevens.

Verwerking Schlüter®-KERDI-LINE H40

  1. Plaats de Schlüter®-KERDI-LINE-VARIO H40 afvoerbehuizing met adapter midden op de dragende constructie of op het meegeleverde 4 mm dikke geluidsisolerende element (of op een geschikte contactgeluidisolatie; zie ook het hoofdstuk over geluidsisolatie). Let daarbij op de centreermarkering op de beschermingsafdekking. Voor een optimale uitlijning kan de bijgevoegde waterpas in de daarvoor bestemde uitsparing in de beschermingsafdekking worden gelegd.
  2. Bij een directe plaatsing tegen de wand wordt de afvoerbehuizing incl. adapter en beschermingsafdekking direct met het bij de set inbegrepen 4 mm dikke geluidsisolerende element voor de opgaande wand gepositioneerd. Op die manier is bij gebruik van de WAVE-profielen een vaste afstand tot de opgaande wand (zonder wandbekleding) van 11 mm gegarandeerd. Bij gebruik van COVE-profielen ontstaat een wandafstand in combinatie met het geluidsisolerende element van 15 mm. Om hier eveneens een wandafstand van slechts 11 mm te bereiken, moet bij het gebruik van de COVE-profielen geen geluidsisolerend element bij de wand worden gebruikt of moet het verschil worden gecompenseerd met geschikt materiaal, bijv. 5 mm Schlüter-KERDI-BOARD.
  3. Voor het aansluiten op de afvoerbuis maakt u de klemring met de bijgeleverde inbussleutel los en lijnt u de afvoerbehuizing uit afhankelijk van de situatie ter plaatse.
  4. Controleer vervolgens of de adapter nog tot aan de aanslag reikt. Zet daarna de klemring weer vast.
  5. Na aansluiting op de afvoerbuis moet de gewenste positie nog een keer worden gecontroleerd. Om oneffenheden en hoogteverschillen te compenseren, kan de afvoerbehuizing ook nauwkeurig op een egalisatielaag worden uitgelijnd.
  6. Voer een dichtheidscontrole uit.
  7. Plaats de dekvloer met afschot (2%) zo dat deze de gehele afvoerbehuizing op een dragende manier omsluit. De beschermingsafdekking die af fabriek is vastgeschroefd, doet daarbij dienst als uitlijn- en afreihulp en ligt gelijk met de bovenrand van de dekvloer.

Verwerking Schlüter®-KERDI-LINE H50

  1. Plaats de Schlüter®-KERDI-LINE-VARIO H50 afvoerbehuizing op de dragende constructie of op het meegeleverde 4 mm dikke geluidsisolerende element (of op een geschikte contactgeluidisolatie; zie ook het hoofdstuk over geluidsisolatie). Let daarbij op de centreermarkering op de beschermingsafdekking. Voor een optimale uitlijning kan de bijgevoegde waterpas in de daarvoor bestemde uitsparing in de afvoerbehuizing worden gelegd. De afvoeradapter wordt overeenkomstig de hoogte van de vloeropbouw ingekort, netjes ontbraamd en na het losmaken van de klemring met bijgevoegd smeermiddel in de afvoerbehuizing gestoken.
    Opmerking: Om hoogtebewegingen bij bekledingen met isolatie op te vangen, moet de afvoeradapter zo ver worden ingekort, dat deze de afvoerbehuizing niet raakt.
  2. Bij een directe plaatsing tegen de wand wordt de afvoerbehuizing incl. adapter en beschermingsafdekking direct met het bij de set inbegrepen 4 mm dikke geluidsisolerende element voor de opgaande wand gepositioneerd. Op die manier wordt bij gebruik van de Schlüter-WAVE profielen een vaste afstand tot de opgaande wand (zonder wandbekleding) van 11 mm gegarandeerd. Bij gebruik van Schlüter COVE-profielen ontstaat een wandafstand in combinatie met het geluidsisolerende element van 15 mm. Om hier eveneens een wandafstand van slechts 11 mm te bereiken, moet bij het gebruik van de COVE-profielen geen geluidsisolerend element bij de wand worden gebruikt of moet het verschil worden gecompenseerd met geschikt materiaal, bijv. 5 mm Schlüter-KERDI-BOARD.
  3. Voor het aansluiten op de afvoerbuis lijnt u de afvoerbehuizing uit afhankelijk van de situatie ter plaatse.
  4. Controleer vervolgens de afstand tussen de adapter en de afvoerbehuizing en zet de klemring weer vast.
  5. Na aansluiting op de afvoerbuis moet de gewenste positie nog een keer worden gecontroleerd. Om oneffenheden en hoogteverschillen te compenseren, kan de afvoerbehuizing ook nauwkeurig op een egalisatielaag worden uitgelijnd. Met behulp van de bijgevoegde bevestigingsset kan de afvoerbehuizing optioneel stevig op de draagconstructie worden vastgeschroefd.
  6. Voer een dichtheidscontrole uit.
  7. Vóór inbouw in de dekvloer moet de waterpas uit de afvoerbehuizing worden verwijderd. Vervolgens wordt de dekvloer met afschot (2%) zo geplaatst, dat deze de gehele afvoerbehuizing op een dragende manier omsluit. De beschermingsafdekking die af fabriek is vastgeschroefd, doet daarbij dienst als uitlijn- en afreihulp en ligt gelijk met de bovenrand van de dekvloer.
Ontkoppeling en afdichting
  1. Demonteer de beschermingsafdekking zodra de dekvloer begaanbaar is. Eventuele defecten in de dekvloer moeten worden opgevuld met dunbedmortel.
  2. Aansluitend wordt Schlüter®-DITRA met dunbedmortel (aanbeveling vertanding 3 x 3 mm of 4 x 4 mm) of Schlüter®-DITRA-HEAT (aanbeveling vertanding 6 x 6 mm) op de dekvloer verlijmd en de randisolatiestroken en het geluidsisolerende element worden op de juiste hoogte afgesneden. De tegels die op Schlüter®-DITRA of Schlüter®-DITRA-HEAT worden gelegd, moeten minimaal 5 x 5 cm zijn. (zie ook productfiche 6.1, resp. 6.4)
  3. Voor het verlijmen van de Schlüter®-KERDI manchet brengt u op de oppervlakte-afdichting Schlüter®-KERDI-COLL-L afdichtingslijm (zie productfiche 8.4) aan met een vertanding van 3 x 3 of 4 x 4 mm. Druk de Schlüter®-KERDI manchet hier volledig in. Houd rekening met de open tijd van de lijm.
  4. Ook wandaansluitingen moeten met Schlüter®-KERDI-KEBA-afdichtingsbanden en Schlüter®-KERDI-COLL-L worden verlijmd en vakkundig worden uitgevoerd.
  5. Hierop kunt u tegels of natuursteen plaatsen. (De dikte van de bekleding is afhankelijk van het gekozen afwateringsprofiel)
Verwerking afwateringsprofiel
  1. Kort het afwateringsprofiel in met behulp van de meegeleverde snijmal en een geschikte handzaag (niet met een haakse slijptol) en verwijder de bramen.
  2. Voor een eenvoudige en mooie afwerking zijn er twee eindkapjes meegeleverd.
  3. Bij de aluminium profielen COVE 26 en WAVE 34 wordt een afdekframe meegeleverd dat u van tevoren met behulp van dunbedmortel nauwkeurig passend op de afvoeradapter moet vastzetten.
  4. De ruimte onder het afwateringsprofiel moet u opvullen met dunbedmortel zodat de bovenkant van het profiel gelijk ligt met de bekleding of beter nog iets dieper. Voor een optimale lastoverdracht moet erop worden gelet dat het afwateringsprofiel vooral ter hoogte van de afvoeropening wordt ondervuld met mortel, zonder dat er een holle ruimte ontstaat.

Opmerking:

Schlüter®-KERDI-LINE-VARIO kan ook op een houten constructie worden ingebouwd. Gedetailleerde informatie hierover is op aanvraag verkrijgbaar. De afwateringsprofielen van Schlüter®-KERDI-LINE-VARIO moeten worden geplaatst langs de wand of in het midden van de douche, en zijn niet bedoeld voor plaatsing in de instapzone.

Voor meer informatie kunt u zich tot onze technische verkoopafdeling wenden.

Het KERDI-LINE-VARIO WAVE afwateringsprofiel is gemaakt van geanodiseerd aluminium, voorzien van een hoogwaardige structuurpoedercoating, of van roestvast staal V4A (materiaalnr. 1.4404 - AISI 316L) met een geborsteld oppervlak.

Schlüter-KERDI-LINE-VARIO COVE is gemaakt van geanodiseerd aluminium, voorzien van een hoogwaardige structuurpoedercoating, of van roestvast staal V4A (materiaalnr. 1.4404 = AISI 316L) met een geborsteld oppervlak.

De golfvormige afvoer en de afvoeradapter zijn gemaakt van een zeer slagvast PP (polypropyleen).

De af fabriek aan de afvoeradapter verlijmde KERDI afdichtingsmanchet dient voor de aansluiting met de contactafdichting (zie productfiche 8.1) en is vervaardigd van polyethyleen.

De klemring aan de golfvormige afvoer bestaat uit gekleurd PVC (polyvinylchloride).

De beschermingsafdekking is gemaakt van transparant ABS (acrylonitril-butadieen-styreen).

Materiaaleigenschappen en toepassingsgebieden

Volgens de Duitse norm DIN EN 1253 “Afvoeren voor gebouwen” behoren de KERDI-LINE-VARIO afwateringsprofielen tot classificatie K3. Dit zijn oppervlakken zonder rijverkeer. Alle afwateringsprofielen, met uitzondering van het aluminium WAVE profiel, zijn geschikt voor rolstoelen.

Schlüter-KERDI-LINE-VARIO afwateringsprofielen worden in diverse materialen en oppervlakteafwerkingen geproduceerd. De geschiktheid bij chemische of mechanische belastingen moet voor de specifieke toepassing worden gecontroleerd. Hierna kunnen slechts enkele algemene richtlijnen worden gegeven.

De afwateringsprofielen COVE en WAVE van geborsteld roestvast staal V4A (materiaalnr. 1.4404 = AIS 316L) zijn vooral geschikt voor toepassingen die bestand moeten zijn tegen zowel hoge mechanische als chemische belastingen (bv. zuren, alkalische stoffen of reinigingsmiddelen). Typische toepassingsgebieden zijn badkamers van woningen, verzorgingstehuizen, hotels, scholen en openbare douches. Zelfs roestvast staal is niet bestand tegen elke chemische belasting, zoals zout- en vloeizuur of bepaalde chloor- en zoutconcentraties. Dit geldt in bepaalde gevallen ook voor zoutwater-zwembaden. Bijzondere te verwachten belastingen moeten daarom steeds vooraf worden gecontroleerd.

Bij de afwateringsprofielen COVE en WAVE van aluminium (alu. met structuurcoating) gaat het om oppervlakken met een natuurlijk karakter. Het aluminium is voorbehandeld (geanodiseerd) en voorzien van een poedercoating. De coating is kleurvast, UV- en weerbestendig. Typische toepassingsgebieden zijn badkamers van woningen, verzorgingstehuizen of hotels. Zichtbare randen moeten worden beschermd tegen schurende of krassende voorwerpen.

Voor een eenvoudige periodieke reiniging van de afvoergoot en het afwateringsgedeelte zijn geschikte reinigingsborstels met gebruiksaanwijzing in de set opgenomen. Voor alle reinigingsmiddelen geldt dat ze vrij moeten zijn van zout- en vloeizuren. Vermijd contact met andere metalen, zoals normaal staal, omdat dit kan leiden tot roestvorming.

Dit geldt ook voor gereedschap zoals plamuurmessen of staalwol om bijvoorbeeld mortelresten te verwijderen. Voor gevoelige oppervlakken mogen geen schurende reinigingsmiddelen worden gebruikt. Indien nodig raden we aan Schlüter-CLEAN-CP te gebruiken. Dit is een reinigingspolish voor roestvast staal.
