Schlüter-KERDI-LINE-D

Frameloze gootafdekking

Montage van frame en afdekking

1. Plaats het frame met de afstandsstrip.
2. Met behulp van de hoogtecorrectie wordt deze op bekledingsdikte gebracht.
3. Vul de ruimte onder het frame volledig op met dunbedmortel en lijm de bekleding over het hele oppervlak vast.
4. Na uitharding kunt u de afstandsstrip en de hoogteregeling verwijderen. Breng dan de afdekking op zijn plaats.

Opmerking: Als u een profielframe met een hoogglans gepolijst oppervlak installeert, verwijder dan de beschermfolie voordat u gaat voegen.

Vervuiling door mortel of tegellijm moet meteen worden verwijderd.

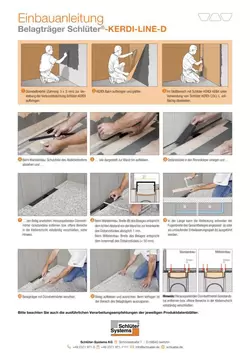

Montage frameloze tegeldrager Schlüter-KERDI-LINE-D

1. Bij installatie tegen de wand moet u na het verwijderen van de beschermfolie de afdekstrip - zoals afgebeeld - vastlijmen tegen de wand.
2. Plaats vervolgens de afstandsstukken in het gootlichaam.
3. Daarna moet de bekleding van het doucheoppervlak worden aangebracht. Alle uitlopende dunbedmortel moet geheel worden verwijderd en open plekken in de lijmlaag moet u volledig afdichten (zie opmerking).
4. Bij montage tegen de wand komt de breedte (B) van de bekleding overeen met de afstand van de wand tot aan de binnenkant van de afstandshouder minus 1 mm.

   Bij centrale montage komt de breedte van de bekleding overeen met de binnenmaat van de afstandshouder (= 50 mm).

   Aan de kopse kanten kunt u de afdekking ofwel aan de voegbreedte van de totale bekleding aanpassen, ofwel als afwateringskier rondom uitvoeren.

5. Nadat de mortel is uitgehard, verwijdert u de afstandhouders en brengt u dunbedmortel aan op de tegeldrager.
6. Vervolgens lijmt u de bekleding vast met dunbedmortel en lijnt deze uit. Bij gebruik van voegen met cement moet u het gebied van de tegeldrager vrijhouden.

Opmerking: Alle uitlopende dunbedmortel moet geheel worden verwijderd en open plekken in de lijmlaag moet u volledig afdichten.

Opmerking: Het gebruik van azijnhardende siliconenkit op goten, frames en roosters is niet toegestaan.

Roestvaststalen frames en afdekroosters zijn verkrijgbaar in de volgende materiaaluitvoeringen:

• V4A materiaalnr. 1.4404 = AISI 316L.

Oppervlakken van de profielframes en afdekkingen:

• EB = Roestvast staal geborsteld
• EP = Roestvast staal hoogglans gepolijst
• EC = roestvast staal met poedercoating

Materiaaleigenschappen en toepassingsgebieden

De goten, frames en afdekkingen zijn overeenkomstig de norm DIN EN 1253 - Afvoerputten en -goten voor gebouwen, ingedeeld in klasse K3. Dit zijn oppervlakken zonder verkeer, bv. natte ruimten in woningen, verzorgingstehuizen, hotels, scholen en openbare doucheruimtes.

De goten, frames en afdekkingen zijn geschikt voor rolstoelen.

KERDI-LINE bestaat uit geborsteld roestvast staal V4A (materiaalnr. 1.4404 = AISI 316L) en bijzonder geschikt wanneer er hoge mechanische of speciale chemische belastingen te verwachten zijn.

Ook roestvast staal van materiaaltype 1.4404 is niet bestand tegen elke chemische belasting, bijv. zout- en vloeizuur, of bepaalde chloor- en zout bronwaterconcentraties.

Dit geldt in bepaalde gevallen ook voor zoutwater-zwembaden. De toepasbaarheid van het gekozen vloerafvoersysteem moet in specifieke gevallen worden getoetst aan de te verwachten chemische, mechanische of andere belastingen. Gebruik nooit agressieve reinigingsmiddelen.

Het profielframe en de bijbehorende afdekkingen A, B en C van roestvast staal zijn ook verkrijgbaar met een oppervlak in structuurcoating. Dit zijn oppervlakken met een natuurlijk karakter. Het roestvast staal is voorbehandeld en voorzien van een polyurethaan poederlak. De coating is kleurvast, UV- en weerbestendig. De zichtbare oppervlakken moeten worden beschermd tegen schurende of krassende voorwerpen.
