Schlüter-KERDI-LINE-H

Complete set voor horizontale lijnafvoergoten

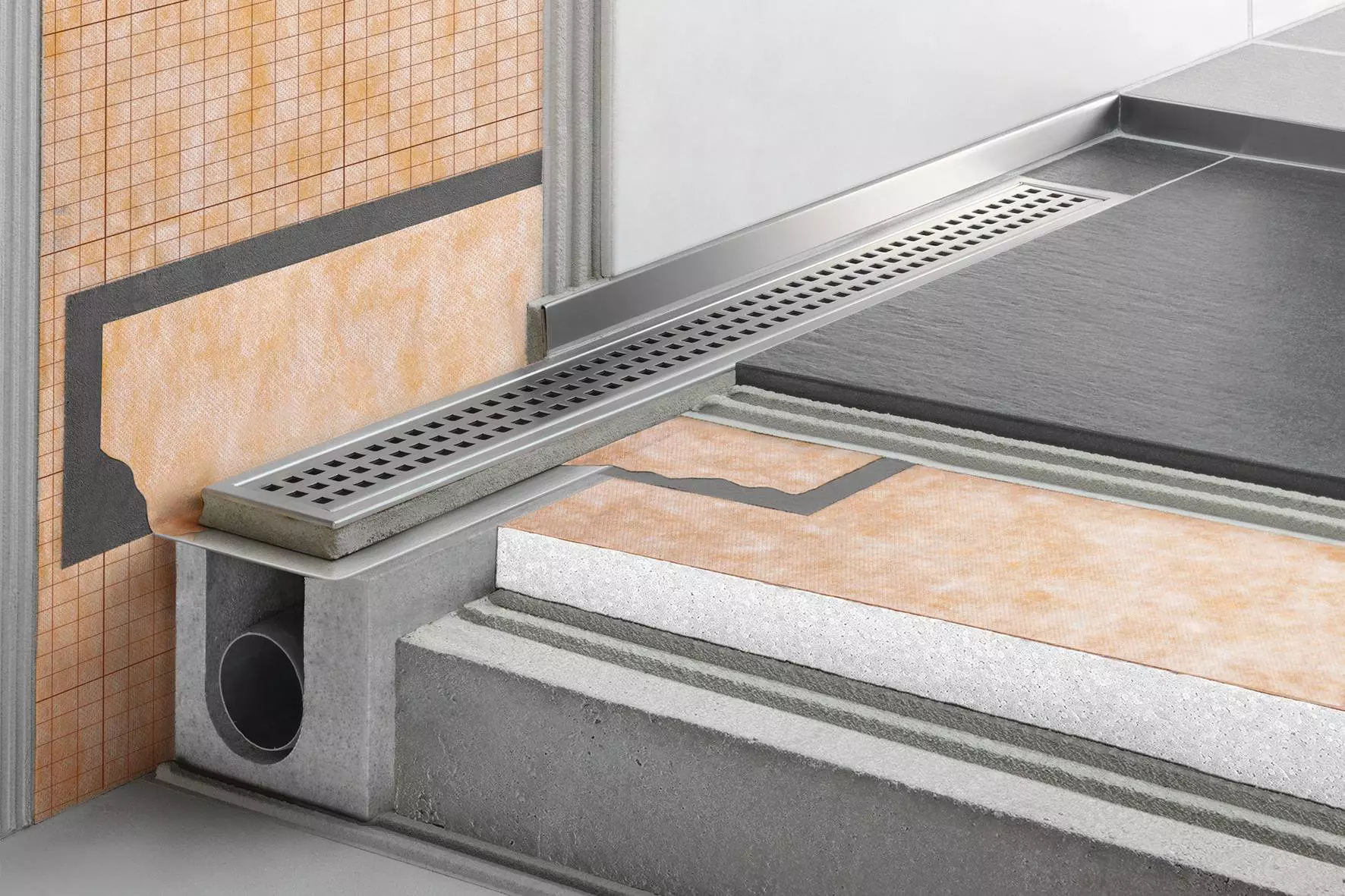

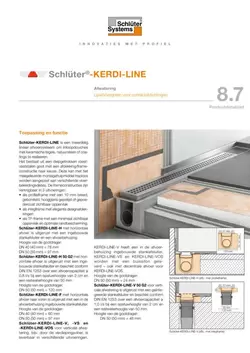

Schlüter-KERDI-LINE is een meerdelig lineair afvoersysteem om inloopdouches met keramische tegels, natuursteen of andere bekledingen te realiseren.

Schlüter-KERDI-LINE-H met horizontale afvoer is voorzien van een geïntegreerde stankafsluiter en afvoerbehuizing. Hoogte van de goot:

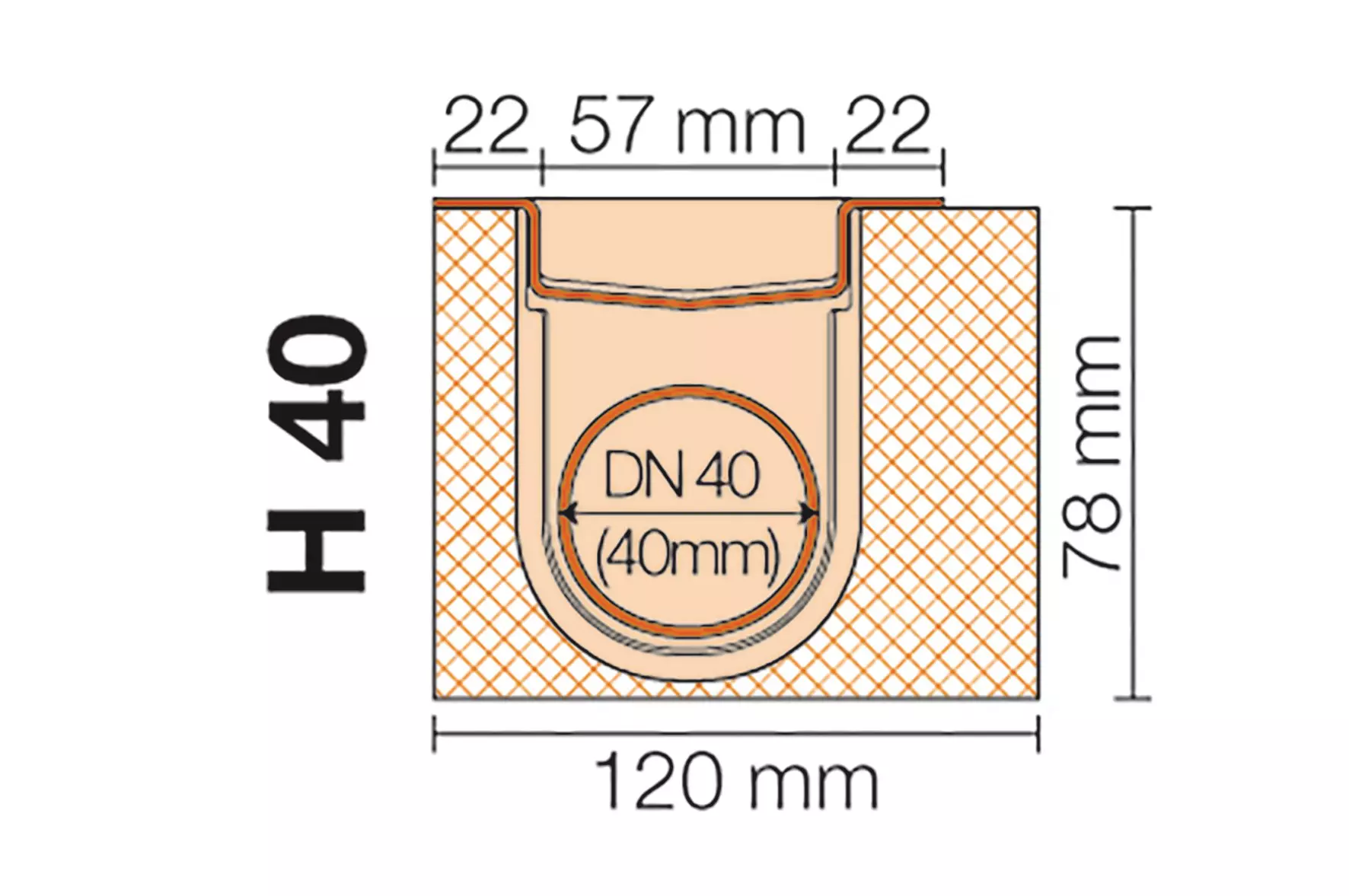

• DN 40 (40 mm) = 78 mm

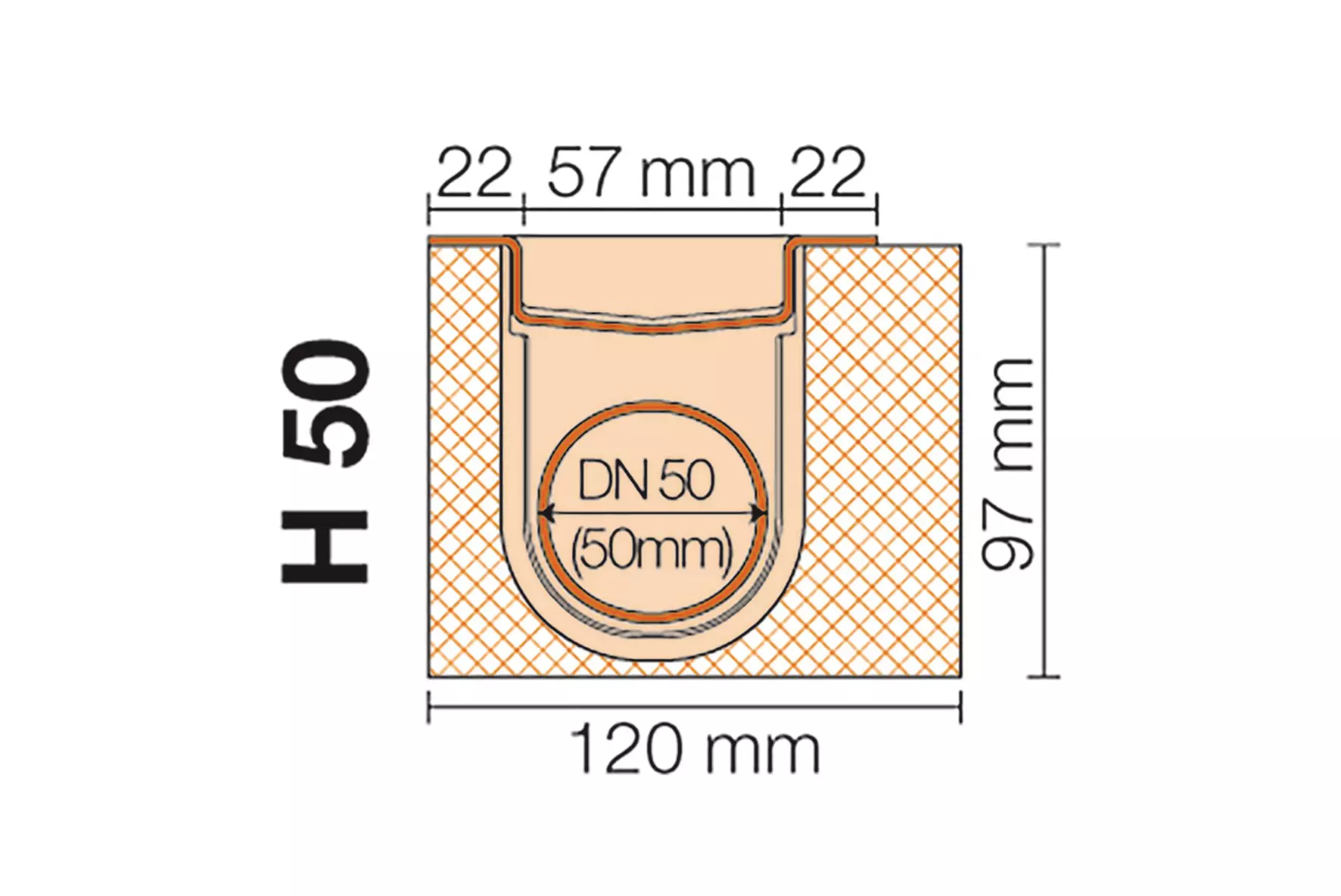

• DN 50 (50 mm) = 97 mm

Bij KERDI-LINE-H 50 en -H 40 wordt de goot in de precies passende polystyreen gootdrager gestoken voor een snelle en eenvoudige installatie. Bij KERDI-LINE-V, -H 50 G2 en KERDI-LINE-F zijn de goot en de gootdrager stevig met elkaar verbonden door de afvoergeleiding.

KERDI-LINE is universeel voor de centrale plaatsing of plaatsing tegen de wand geschikt.

Meer technische gegevens in één oogopslag:

• Afvoercapaciteit: 0,5 l/s (DN 40) en 0,6 l/s (DN 50)
• Waterslothoogte: 25 mm (DN 40) en 30 mm (DN 50)
• Breedte van de afdekking incl. frame: 74 mm (DN 40 / DN 50)

Lengte van de lijnafvoergoot KERDI-LINE-H , -H 50 G2 en -V, -VS, -V 50 G2:

• 50 cm tot 180 cm (VOS = excentrisch van 70 tot 120 cm), in stappen van 10 cm

Op de rondom liggende kleefflens van de goot is af fabriek standaard een manchet uit Schlüter-KERDI vast verlijmd.

Deze dient voor de betrouwbare aansluiting van de goot op de waterdichting, zowel op vloeren als tegen opgaande wanden.

Zo ontstaat er een beproefde afdichting met de lijnafvoergoot, in combinatie met de afdichtingssystemen Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT of Schlüter-KERDI-BOARD en de bij het systeem behorende afdichtingslijm Schlüter-KERDI-COLL-L of Schlüter-KERDI-FIX.

Opmerking: Schlüter-KERDI-LINE en frameconstructies moeten worden gemonteerd met cementgebonden tegellijm. Het gebruik van azijnhardende siliconenkit op goten, frames en roosters is niet toegestaan.

KERDI-LINE is een systeemcomponent overeenkomstig de in Duitsland geldende afdichtingsnorm DIN 18534 en beschikt in combinatie met de hierboven genoemde Schlüter-systemen over een abP (algemeen bouwtechnisch testcertificaat).

De vochtigheidsbelastingsklassen volgens abP zijn te vinden in de desbetreffende productfiches. Schlüter-KERDI-LINE is volgens ETAG 022 (afdichting in verbinding) een systeemcomponent met Europese vergunning (ETA = European Technical Assessment). Bovengenoemde Schlüter-producten zijn getest met de KERDI-LINE en voorzien van een CE-markering.

Met Schlüter-KERDI-LINE-GTO beschikt u over een stankafsluiter met siliconen afsluitklep. Deze kan worden gebruikt in plaats van de tweedelige stankafsluiter en voorkomt geurvorming, die bij weinig gebruikte afvoersystemen (in gastenbadkamers, vakantiewoningen etc.) kan ontstaan door het uitdrogen van de stankafsluiter. Met een afvoercapaciteit van minstens 0,4 l/s (volgens DIN EN 1253) kan de droge stankafsluiter ook daar de bestaande stankafsluiter permanent vervangen en, indien nodig, onvoldoende ontluchting in het afvoersysteem tegengaan (niet van toepassing voor KERDI-LINE-F / -VS / -VOS).

Opmerking:

KERDI-LINE-H en -V kan als compleet systeem met de bijpassende Schlüter-KERDI-SHOWER-L afschotplaat en geïntegreerde KERDI-afdichting worden geïnstalleerd (zie productfiche 8.8). In principe is het mogelijk een dekvloer met afschot te realiseren. De dekvloer moet u dan aan het oppervlak afdichten met Schlüter-KERDI (zie productfiche 8.1), DITRA (zie productfiche 6.1) of -DITRA-HEAT (zie productfiche 6.4).

Als systeemaanvulling kunt u voor de vloer- of de wandaansluiting gebruik maken van Schlüter-SHOWERPROFILE-S en -R (zie productfiche 14.1). De schuine zijkanten worden met de afschotprofielen SHOWERPROFILE-S afgewerkt. De wanden moeten met KERDI worden afgedicht (zie productfiche 8.1) of er moet met KERDI-BOARD (zie productfiche 12.1) een afdichting worden gemaakt.

Geluidsisolatie

Om te voldoen aan de geluidsisolatienormen volgens DIN 4109, VDI 4100, ÖNORM B 8115-2 of SIA 181 hebben we de geluidsisolatiemat Schlüter-KERDI-LINE-SR ontwikkeld. Bij de geteste varianten KERDI-LINE-H 40 en -H 50 voldoet deze mat aan de eisen voor contact-, installatie- en gebruiksgeluid. Meer gedetailleerde informatie vindt u in de ontwerp- en uitvoeringsgegevens KERDI-LINE-SR.

Hieronder beschrijven we de procedure voor het installeren van de lijnafvoersystemen.

Inbouw bij lage constructiehoogte:

KERDI-LINE-H -H 50 G2 en -F zijn ontworpen voor horizontale afwatering op de vloerplaat, waarbij vooral KERDI-LINE-F door de geringe inbouwhoogte van slechts 60 mm bijzonder geschikt is voor renovatie en modernisering. Als afwatering via de vloerplaat mogelijk is, kan een installatiehoogte van ≥ 24 mm worden gerealiseerd met bijvoorbeeld KERDI-LINE-V.

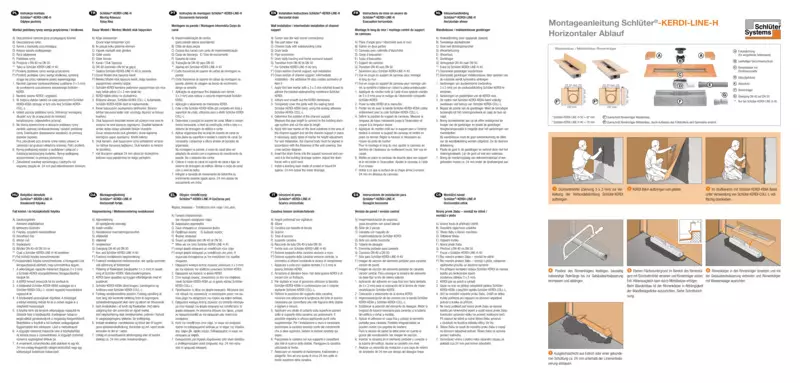

Schlüter-KERDI-LINE-H

Horizontale afvoer

1. De gootdrager moet op de juiste hoogte op een vlakke ondergrond worden gemonteerd. Om oneffenheden en hoogteverschillen te compenseren, kan de gootdrager ook nauwkeurig op voldoende dicht op elkaar geplaatste mortelpunten of op een over het volledige oppervlak aangebrachte egalisatielaag worden uitgelijnd.

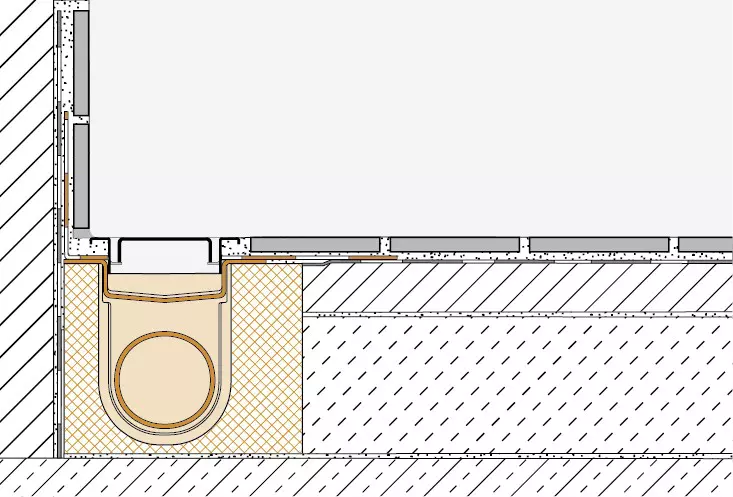

   Bij plaatsing tegen de wand moet de goot overeenkomstig de dikte van de wandbekledingslaag worden uitgelijnd.

   Bij centrale plaatsing wordt de gootdrager met behulp van de meegeleverde vulstrook symmetrisch aangebracht.

   Opmerking: Om de geluidsisolatie in het douchegedeelte te verbeteren, installeert u de isolatiemat KERDI-LINE-SR en randisolatiestrips in de randen.

   De geluidsisolatiematten moeten losjes en met de stootranden tegen elkaar op de vlakke dekvloer worden geplaatst. Let erop dat de bedrukte zijde naar boven is gericht. Om geluidsbruggen te voorkomen, kunt u naden fixeren met de naadafdekking Schlüter-DITRA-SOUND-KB.

   Voor meer informatie over de installatie van geteste systeemconstructies - in overeenstemming met de geluidsisolatievereisten van de relevante normen en voorschriften - zie onze ontwerp- en uitvoeringsgegevens.

2. Steek de goot in de gootdrager - met een op maat gesneden afvoerbuis, die wordt aangesloten op het afvoersysteem van het gebouw.

   Daarna moet u een dichtheidscontrole uitvoeren.

3. Vervolgens monteert u de afschotplaat Schlüter-KERDI-SHOWER-LT/LTS tegen de reeds ingebouwde afvoergoot KERDI-LINE-H. Let erop dat de plaat vlak aansluit met de bovenkant van de gootdrager (zie productfiche 8.8).

   Als alternatief kan een aflopende dekvloer op de juiste hoogte worden aangebracht en genivelleerd over de bovenrand van de gootdrager.

4. Voor het verlijmen van de KERDI-manchet brengt u op de oppervlakte-afdichting KERDI-COLL-L-afdichtingslijm (zie productfiche 8.4) aan met een vertanding van 3 x 3 of 4 x 4 mm. Druk de KERDI-manchet hier volledig in (10a).

   Houd rekening met de open tijd van de lijm. Ook wandaansluitingen moeten met KERDI-KEBA-afdichtingsbanden en KERDI-COLL-L worden verlijmd en vakkundig worden uitgevoerd.

Goten tot een lengte van 120 cm bestaan uit gewalst roestvast staal V4A (materiaalnr. 1.4404 = AISI 316L). Vanaf 130 cm zijn ze gemaakt van gevouwen, gelast en daarna gebeitst roestvast staal V4A (materiaalnr. 1.4404 = AISI 316L). De goten zijn voorzien van een lijmflens waarop in de fabriek een de KERDI-manchet is aangebracht. Dit is een afdichtingsmat van zacht polyethyleen, die aan beide zijden voorzien is van een speciaal vliesweefsel.

De afvoerbehuizingen worden naargelang het type vervaardigd uit zeer slagvast polypropyleen (PP) of acrylonitril-butadieen-styreen (ABS).

De stankafsluiter is gemaakt van vezel versterkt polypropyleen (PP).

De goot bestaat uit een drukvast geëxpandeerd polystyreen (EPS).

Materiaaleigenschappen en toepassingsgebieden

De goten, frames en afdekkingen zijn overeenkomstig de norm DIN EN 1253 - Afvoerputten en -goten voor gebouwen, ingedeeld in klasse K3. Dit zijn oppervlakken zonder verkeer, bv. natte ruimten in woningen, verzorgingstehuizen, hotels, scholen en openbare doucheruimtes.

De goten, frames en afdekkingen zijn geschikt voor rolstoelen.

KERDI-LINE bestaat uit geborsteld roestvast staal V4A (materiaalnr. 1.4404 = AISI 316L) en bijzonder geschikt wanneer er hoge mechanische of speciale chemische belastingen te verwachten zijn.

Ook roestvast staal van materiaaltype 1.4404 is niet bestand tegen elke chemische belasting, bijv. zout- en vloeizuur, of bepaalde chloor- en zout bronwaterconcentraties.

Dit geldt in bepaalde gevallen ook voor zoutwater-zwembaden. De toepasbaarheid van het gekozen vloerafvoersysteem moet in specifieke gevallen worden getoetst aan de te verwachten chemische, mechanische of andere belastingen. Gebruik nooit agressieve reinigingsmiddelen.
