Schlüter-KERDI-LINE-F

Complete set voor horizontale lijnafvoergoten

Schlüter-KERDI-LINE is een meerdelig lineair afvoersysteem om inloopdouches met keramische tegels, natuursteen of andere bekledingen te realiseren.

Het bestaat uit een diepgetrokken roestvaststalen goot en een afdekking/frameconstructie ,die met de in de set aanwezige hoogteregeling traploos kan worden aangepast aan elke vloerbekledingsdikte. De frameconstructies zijn verkrijgbaar in twee uitvoeringen. Ten eerste als profielframe met een 10 mm breed geborsteld, hoogglans gepolijst of gepoedercoat zichtbaar oppervlak en ten tweede als inlegframe.

Schlüter-KERDI-LINE-F met horizontale afvoer naar voren is voorzien van een geïntegreerde stankafsluiter die is opgenomen in de afvoerbehuizing.

Afvoercapaciteit:

• 0,45 l/s

Waterslothoogte:

• 25 mm

Hoogte gootdrager:

• DN 40 = 60 mm

Bij KERDI-LINE-H 50 en -H 40 wordt de goot in de precies passende polystyreen gootdrager gestoken voor een snelle en eenvoudige installatie. Bij KERDI-LINE-V, -H 50 G2 en KERDI-LINE-F zijn de goot en de gootdrager stevig met elkaar verbonden door de afvoergeleiding.

KERDI-LINE is universeel voor de centrale plaatsing of plaatsing tegen de wand geschikt.

Lengte van het KERDI-LINE-F lijafvoergoot:

• 50 cm tot 120 cm, in stappen van 10 cm

Op de rondom liggende kleefflens van de goot is af fabriek standaard een manchet uit Schlüter-KERDI vast verlijmd.

Deze dient voor de betrouwbare aansluiting van de goot op de waterdichting, zowel op vloeren als tegen opgaande wanden.

Zo ontstaat er een beproefde afdichting met de lijnafvoergoot, in combinatie met de afdichtingssystemen Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT of Schlüter-KERDI-BOARD en de bij het systeem behorende afdichtingslijm Schlüter-KERDI-COLL-L of Schlüter-KERDI-FIX.

Opmerking: Schlüter-KERDI-LINE en frameconstructies moeten worden gemonteerd met cementgebonden tegellijm. Het gebruik van azijnhardende siliconenkit op goten, frames en roosters is niet toegestaan.

KERDI-LINE is een systeemcomponent overeenkomstig de in Duitsland geldende afdichtingsnorm DIN 18534 en beschikt in combinatie met de hierboven genoemde Schlüter-systemen over een abP (algemeen bouwtechnisch testcertificaat).

De vochtigheidsbelastingsklassen volgens abP zijn te vinden in de desbetreffende productfiches. Schlüter-KERDI-LINE is volgens ETAG 022 (afdichting in verbinding) een systeemcomponent met Europese vergunning (ETA = European Technical Assessment). Bovengenoemde Schlüter-producten zijn getest met de KERDI-LINE en voorzien van een CE-markering.

Met Schlüter-KERDI-LINE-GTO beschikt u over een stankafsluiter met siliconen afsluitklep. Deze kan worden gebruikt in plaats van de tweedelige stankafsluiter en voorkomt geurvorming, die bij weinig gebruikte afvoersystemen (in gastenbadkamers, vakantiewoningen etc.) kan ontstaan door het uitdrogen van de stankafsluiter. Met een afvoercapaciteit van 0,45 l/s (volgens DIN EN 1253) kan de droge stankafsluiter daar ook de bestaande stankafsluiter permanent vervangen en, indien nodig, onvoldoende ontluchting in het afvoersysteem tegengaan (niet van toepassing voor KERDI-LINE-F / -VS / -VOS).

Opmerking:

Bij KERDI-LINE-H 50 G2, -V 50 G2 en KERDI-LINE-F is vanwege de variabele afvoermogelijkheden een dekvloer met afschot vereist. De dekvloer moet met Schlüter DITRA (zie productfiche 6.1) of DITRA-HEAT aan het oppervlak worden afgedicht.

Als systeemaanvulling kunt u voor de vloer- of de wandaansluiting gebruik maken van Schlüter-SHOWERPROFILE-S en -R (zie productfiche 14.1). De schuine zijkanten worden met de afschotprofielen SHOWERPROFILE-S afgewerkt. De wanden moeten met KERDI worden afgedicht (zie productfiche 8.1) of er moet met KERDI-BOARD (zie productfiche 12.1) een afdichting worden gemaakt.

Inbouw bij lage constructiehoogte:

KERDI-LINE-H -H 50 G2 en -F zijn ontworpen voor horizontale afwatering op de vloerplaat, waarbij vooral KERDI-LINE-F door de geringe inbouwhoogte van slechts 60 mm bijzonder geschikt is voor renovatie en modernisering. Als afwatering via de vloerplaat mogelijk is, kan een installatiehoogte van ≥ 24 mm worden gerealiseerd met bijvoorbeeld KERDI-LINE-V.

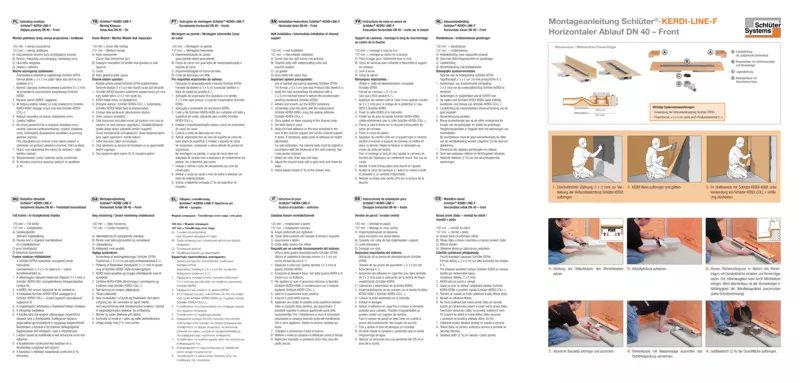

Schlüter-KERDI-LINE-F

Horizontale afvoer naar voren met lage installatiehoogte

1. De bijgeleverde lipafdichting moet op de gootafvoeraansluiting worden gezet (let op de positie).
2. Vervolgens wordt de afvoerbehuizing aangebracht.
3. De vlakke en op de juiste hoogte gebrachte ondergrond wordt van dunbedmortel voorzien en de gootdrager wordt geplaatst. Om oneffenheden en hoogteverschillen te compenseren, kan de gootdrager ook nauwkeurig op voldoende dicht op elkaar geplaatste mortelpunten of op een over het volledige oppervlak aangebrachte egalisatielaag worden uitgelijnd. Bij plaatsing tegen de wand moet de goot overeenkomstig de dikte van de wandbekledingslaag worden uitgelijnd. Bij centrale plaatsing wordt de gootdrager met behulp van de meegeleverde vulstrook symmetrisch aangebracht.
4. Vervolgens wordt de afvoerbehuizing met de afvoerbuis ter plaatse aangesloten op het rioleringsnetwerk van het gebouw. Daarna moet de goot met een waterpas worden uitgelijnd en moet er een dichtheidscontrole worden uitgevoerd.
5. Daarna wordt de dekvloer met afschot (2%) van het doucheoppervlak tegen de juist passende, ingebouwde en met waterpas uitgelijnde KERDI-LINE-F aangebracht.
6. Na begaanbaarheid van het dekvloeroppervlak wordt DITRA met dunbedmortel (aanbeveling vertanding 3 x 3 mm of 4 x4 mm) op de dekvloer verlijmd.

   De tegels die op DITRA worden gelegd, moeten minimaal 5 x 5 cm zijn (zie ook productfiche 6.1).

7. Voor het verlijmen van de KERDI manchet brengt u op de oppervlakte-afdichting KERDI-COLL-L afdichtingslijm (zie productfiche 8.4) aan met een vertanding van 3 x 3 of 4 x 4 mm. Druk de KERDI manchet hier volledig in. Houd rekening met de open tijd van de lijm. Ook wandaansluitingen moeten met KERDI-KEBA-afdichtingsbanden en KERDI-COLL-L worden verlijmd en vakkundig worden uitgevoerd.

Inbouw aan opgaande zijwand

1. Snij de KERDI-manchet voor de hoek op maat.
2. Verlijm de KERDI-manchet dicht met KERDI-COLL-L. Snij de meegeleverde binnenhoek Schlüter-KERDI-KERECK op maat.
3. Lijm deze dan vast met KERDI-COLL-L.

Goten tot een lengte van 120 cm bestaan uit gewalst roestvast staal V4A (materiaalnr. 1.4404 = AISI 316L). De goten zijn voorzien van een lijmflens waarop in de fabriek een de KERDI-manchet is aangebracht. Dit is een afdichtingsmat van zacht polyethyleen, die aan beide zijden voorzien is van een speciaal vliesweefsel.

De afvoerbehuizingen worden naargelang het type vervaardigd uit zeer slagvast polypropyleen (PP) of acrylonitril-butadieen-styreen (ABS).

De stankafsluiter is gemaakt van vezel versterkt polypropyleen (PP).

De goot bestaat uit een drukvast geëxpandeerd polystyreen (EPS).

Materiaaleigenschappen en toepassingsgebieden

De goten, frames en afdekkingen zijn overeenkomstig de norm DIN EN 1253 - Afvoerputten en -goten voor gebouwen, ingedeeld in klasse K3. Dit zijn oppervlakken zonder verkeer, bv. natte ruimten in woningen, verzorgingstehuizen, hotels, scholen en openbare doucheruimtes.

De goten, frames en afdekkingen zijn geschikt voor rolstoelen.

KERDI-LINE bestaat uit geborsteld roestvast staal V4A (materiaalnr. 1.4404 = AISI 316L) en bijzonder geschikt wanneer er hoge mechanische of speciale chemische belastingen te verwachten zijn.

Ook roestvast staal van materiaaltype 1.4404 is niet bestand tegen elke chemische belasting, bijv. zout- en vloeizuur, of bepaalde chloor- en zout bronwaterconcentraties.

Dit geldt in bepaalde gevallen ook voor zoutwater-zwembaden. De toepasbaarheid van het gekozen vloerafvoersysteem moet in specifieke gevallen worden getoetst aan de te verwachten chemische, mechanische of andere belastingen. Gebruik nooit agressieve reinigingsmiddelen.
