Schlüter-KERDI-TS-ZC  Uitbreidingsset voor het afdichten van aansluitingen

Als u inbouwelementen, zoals een bad of douchebak, wilt afdichten op horizontale oppervlakken, gebruik dan KERDI-TS-ZC als aanvulling op de complete KERDI-TS set.

De set bestaat uit:

  • PE manchet, aan weerszijden met vlies bekleed, 120 x 120 mm
  • Montagehoeken

Schlüter-KERDI-TS-ZC  Uitbreidingsset voor het afdichten van aansluitingen

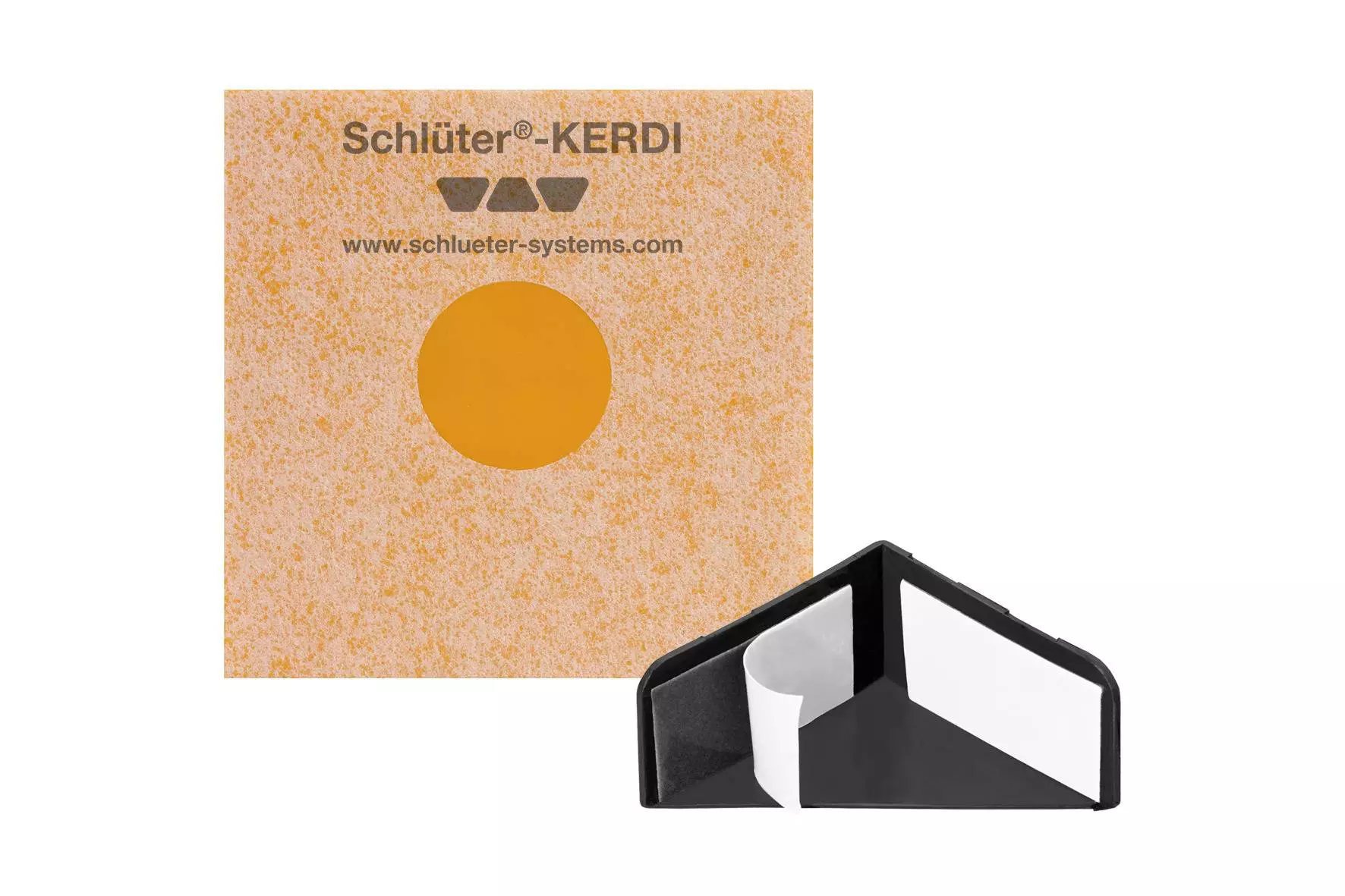

Productfoto KERDI-TS-ZC 1©Schlüter-Systems KG

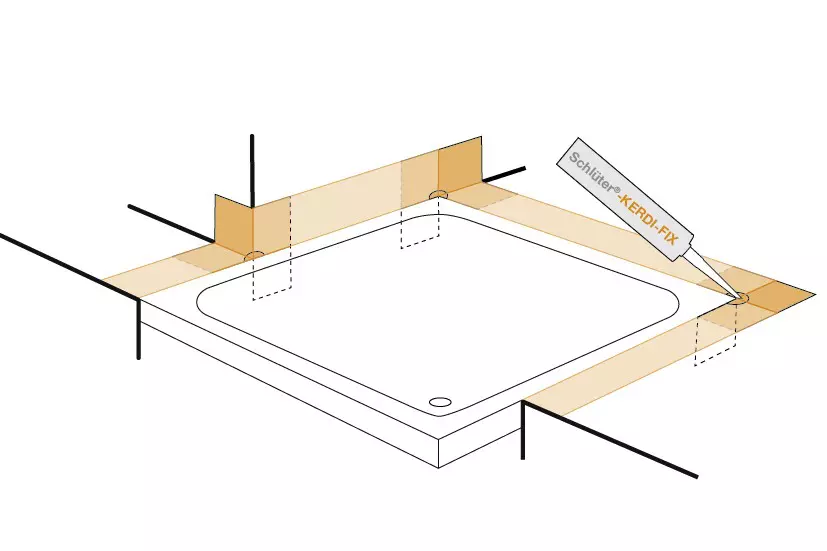

Doorsnedetekening KERDI-TS-ZC 1©Schlüter-Systems KG
zoom_out_map search
Productfoto KERDI-TS-ZC 1
Doorsnedetekening KERDI-TS-ZC 1










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Schlüter-KERDI-TS is een normconforme aansluitafdichting van polyethyleen met aan beide zijden een vliesweefsel en een zelfklevende geluidsisolatiestrip. Na een vakkundige montage ontstaat er een veilige afdichting tussen inbouwelementen, zoals badkuipen of douchebakken van geëmailleerd staal, acryl of composiet, en aansluitende oppervlakken.

Met Schlüter-KERDI-TS-ZC beschikt u over een uitbreidingsset voor het afdichten van horizontale op elkaar aansluitende oppervlakken. De optioneel verkrijgbare snijbescherming Schlüter-KERDI-CP kunt u gebruiken om het afdichtingsvlak te beschermen.

Schlüter-KERDI-TS is ontwikkeld als aansluitafdichting voor bekledingen uit tegels en natuursteen en beschikt over een in Duitsland verplichte abP (algemeen bouwtechnisch testcertificaat). Daarmee voldoet Schlüter-KERDI-TS aan de norm DIN 18534-1.

Zorg ervoor dat er voldoende hechting is tussen de montagelijm KERDI-FIX (zie ook productinformatieblad 8.3) en het materiaal van douchebak of bad. Eventueel aangebrachte beschermfolie e.d. moet u voor de montage verwijderen.

  1. De contactoppervlakken van het inbouwelement moet u grondig reinigen met de bijgevoegde reinigingsdoek en minstens 2 minuten laten drogen.
  2. Nadat u de beschermfolie van de zelfklevende montagehoek(en) heeft verwijderd, kunt u deze in de hoeken van het inbouwelement lijmen (afhankelijk van de inbouwsituatie moet u eventueel meerdere hoeken voormonteren).
  3. Indien nodig moet u de aansluitafdichting Schlüter-KERDI-TS met een geringe overlengte op maat snijden en in één stuk op het inbouwelement vastlijmen. De markeerlijn voor een minimale inbouwdiepte van 5 mm (= bovenkant geluidsisolatiestrip tot bovenkant bad-/doucherand) dient hier als oriëntatie. Verwijder tijdens de montage de beschermfolie van de zelfklevende geluidsisolatiestrip. Snij vervolgens de uitstekende gedeeltes eraf.

    Opmerking: De aansluitafdichting Schlüter-KERDI-TS mag niet worden doorgesneden en mag alleen in combinatie met de bijbehorende hoekstukken worden gemonteerd.

  4. Plaats het inbouwelement in de eindpositie, lijn het uit met een waterpas en zorg voor een vakkundige verankering.
    1. Vervolgens kunt u Schlüter-KERDI-TS op de aansluitende oppervlakken volledig inbedden in de afdichtingslijm Schlüter-KERDI-COLL-L, die u aanbrengt met een lijmkam (3 x 3 of 4 x 4 mm).
      Voor speciale oplossingen voor aansluitende oppervlakken, zie 5b.
    2. Voor inbouwsituaties waarbij Schlüter-KERDI-TS op horizontale aansluitvlakken wordt gekleefd en vooraf wordt ingesneden, is een verlengset KERDI-TS-ZC nodig. De meegeleverde montagehoek moet worden aangebracht (zie onder 2.) en de in te snijden afdichtingsmanchet moet worden verlijmd met KERDI-COLL-L. Het vliesvrije oppervlak van de manchet is bestemd voor een vakkundige afdichting met KERDI-FIX.

      Bij horizontale aansluitvlakken moet u rekening houden met de tegeldikte.

  1. Maak het voeggebied schoon met de tweede reinigingsdoek en plak het randoppervlak van het inbouwelement af met schilderstape. Vul de voeg op met Schlüter-KERDI-FIX montagelijm tot aan de bovenrand van de kuip. Hierna kunt u de schilderstape weer verwijderen.
    Verse KERDI-FIX lijmresten kunt u verwijderen met spuitolie (bv. WD-40). Vervolgens moet u het oppervlak grondig ontvetten.

Opmerking:
De montagelijm Schlüter-KERDI-FIX is een systeemcomponent dat niet door andere producten mag worden vervangen.

Optioneel kan de snijbescherming Schlüter-KERDI-CP worden ingebed in vers aangebrachte Schlüter-KERDI-FIX montagelijm. Dit dient als bescherming van de aansluitafdichting als u later de siliconenvoeg moet vernieuwen. Hiervoor moet u het op lengte te knippen kunststof profiel voorknikken en, indien nodig, aan de aansluitende wand bevestigen met KERDI-FIX.

Schlüter-KERDI-TS is een polyethyleen aansluitafdichting die dienst doet als waterdichting en waarvan het onderste deel voorzien is van een PE-zelfklevende geluidsisolatiestrip.

De onderdelen van de uitbreidingsset Schlüter-KERDI-TS-ZC zijn ook gemaakt van PE.

Het materiaal is fysiologisch onschadelijk - daarom wordt er geen gevaarlijk afval geproduceerd bij het weggooien van restanten. Polyethyleen is op de lange termijn niet UV-bestendig, daarom moet langdurig en intensief zonlicht tijdens de opslag worden vermeden.

Vanwege de meegeleverde montagelijm Schlüter-KERDI-FIX moet de houdbaarheidsdatum van 18 maanden vanaf de productiedatum volgens de opdruk op de kartonnen verpakking in acht worden genomen!

Schlüter-KERDI-CP is gemaakt van polypropyleen (PP). Dit materiaal veroudert en rot niet.

Materiaaleigenschappen en toepassingsgebieden

Schlüter-KERDI-TS is waterdicht en bestand tegen de chemische belastingen die gewoonlijk optreden in combinatie met keramische tegelbekleding. Schlüter-KERDI-TS veroudert en rot niet en heeft een hoog praktisch uitzettingsvermogen.

Informatie over de bestendigheid van niet-huishoudelijke geschikte chemische belastingen moet afzonderlijk worden overlegd.

Controleer de ondergrond waarop u Schlüter-KERDI-TS wilt aanbrengen op vlakheid, stabiliteit en vochtigheid. Vuil en bestanddelen die een goede hechting verhinderen, moet u van het oppervlak verwijderen.

Schlüter-KERDI-TS wordt gebruikt op ondergronden die moeten worden beschermd tegen het binnendringen van vocht en andere schadelijke stoffen. Dergelijke ondergronden zijn bijvoorbeeld natte ruimtes in badkamers en douches.
