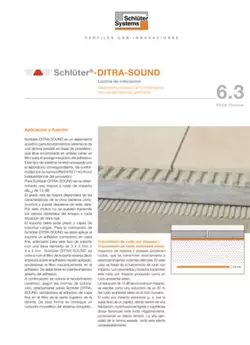

Schlüter-DITRA-SOUND  Lámina pesada a base de polietileno con geotextil por ambas caras

Schlüter-DITRA-SOUND es un aislamiento acústico a ruido de impacto, que se instala en contacto directo con el recubrimientos cerámico. La lámina pesada a base de polietileno consta de un geotextil por ambas caras, que permite el anclaje del adhesivo para baldosas. Este sistema ha sido ensayado por un laboratorio externo certificado de conformidad con la norma DIN EN ISO 140-8.

Con Schlüter-DITRA-SOUND instalado, se determinó un grado de mejora del ruido de impacto (∆LW) de 13 dB.

El grado real de mejora depende de las características de la obra (sistema constructivo) y puede diferir de este valor. Por este motivo, los valores de ensayo obtenidos no se pueden transferir a cada situación de obra real.

El soporte sobre el que se coloca debe estar nivelado y tener suficiente resistencia. Para la fijación de Schlüter-DITRA-SOUND, se aplica un mortero de capa fina adecuado para el soporte utilizando una llana dentada (recomendación: de 3 × 3 mm o de 4 × 4 mm). En este caso, Schlüter-DITRA-SOUND se pega sobre toda la superficie con el geotextil de la parte trasera (lado con impresión), con lo que el geotextil queda anclado mecánicamente en el adhesivo. Para ello, es necesario tener en cuenta el tiempo abierto del adhesivo.

El recubrimiento cerámico se coloca directamente sobre Schlüter-DITRA-SOUND mediante el método de capa fina de forma profesional y conforme a la normativa vigente, anclándose el cemento cola en capa fina en el geotextil de la parte superior de la lámina. De este modo, se consigue un conjunto monolítico del sistema completo.

Ruido de impacto/ruido ambiental

La transmisión de los ruidos generados, p. ej., por pisadas o por la caída de objetos, en las estancias contiguas o situadas en el piso de abajo se denomina transmisión de ruido de impacto. La construcción del suelo/techo, afectada por el sonido estructural, emite a su vez el ruido de impacto generado en forma de ruido aéreo.

El oído humano percibe un ruido de impacto reducido en 10 dB como un ruido aéreo reducido al 50 %.

El ruido de impacto, como el que genera el calzado, también se refleja en la habitación. En estructuras ligeras y superficies duras, esto influye negativamente y provoca el llamado efecto tambor. La alta densidad de la lámina pesada impide eficazmente que esto se produzca.

Resumen de las funciones

a) Aislamiento acústico a ruido de impacto/aislamiento del ruido ambiental

Además, la lámina hecha de material pesado absorbe en gran medida el ruido ambiental generado, p. ej., por pisadas, y reduce de este modo el efecto tambor.

Por ello, la lámina es ideal para la reforma y la rehabilitación de edificios, pero también para edificios de nueva construcción.

Gracias a su reducida altura constructiva, de 3,5 mm aprox., y su buen valor de aislamiento acústico a ruido de impacto/ambiental, Schlüter-DITRA-SOUND resulta ideal para la reforma y la rehabilitación de edificios.

b) Puenteo de fisuras

Las fisuras presentes en el soporte que solo presenten modificaciones mínimas en su ancho y ningún desplazamiento en su altura, se pueden cubrir con Schlüter-DITRA-SOUND; de este modo, las fisuras del soporte no se transmiten al recubrimiento cerámico. En caso necesario, deberá instalarse un taco de seguridad para recrecidos.

c) Distribución de cargas (transmisión de cargas)

Schlüter-DITRA-SOUND es una lámina pesada no comprimible. Por este motivo, los recubrimientos cerámicos instalados sobre Schlüter-DITRA-SOUND pueden soportar altas cargas. En el caso de cargas de alto tránsito (de 5 kN/m² como máximo, p. ej., en áreas comerciales), las baldosas deben tener un espesor y una estabilidad a la presión suficientes para el área de aplicación correspondiente. Le recomendamos que siga las instrucciones de la hoja técnica editada por la asociación del sector de la construcción en Alemania (ZDB), titulada “Aumento de la resistencia de superficies recubiertas con baldosas cerámicas” o que consulte con el fabricante del recubrimiento cerámico para verificar la idoneidad del recubrimiento seleccionado.

En zonas expuestas a una transmisión de cargas elevada, es especialmente importante que las baldosas queden completamente macizadas.

Se debe evitar que los recubrimientos cerámicos sufran golpes con objetos duros.

Los formatos de baldosa deben ser de al menos 5 × 5 cm.

1. El soporte debe estar libre de componentes que dificulten la adherencia, ser resistente y estar nivelado. Antes de colocar Schlüter-DITRA-SOUND, deberán adoptarse las medidas de nivelado necesarias.
2. El perímetro del recubrimiento en los muros ascendentes o en las entregas con otros elementos se debe cubrir con cinta perimetral adhesiva Schlüter-DITRA-SOUND-RSK para evitar tensiones y puentes acústicos.
3. La elección del adhesivo en capa fina con el que se va a pegar Schlüter-DITRA-SOUND depende del tipo de soporte. El adhesivo debe adherirse al soporte, anclarse mecánicamente al geotextil de Schlüter-DITRA-SOUND y endurecerse. En la mayoría de los soportes se puede utilizar un adhesivo en capa fina de fraguado hidráulico. Se debe comprobar siempre la compatibilidad de todos los materiales.
4. El adhesivo en capa fina se aplica con una llana dentada (recomendación: 3 × 3 mm o 4 × 4 mm) sobre el soporte.
5. Las láminas de Schlüter-DITRA-SOUND, previamente cortadas a medida, se colocan por toda la superficie con el geotextil en la capa de adhesivo aplicada y se presionan inmediatamente sobre ella con un fratás o un rodillo de presión siguiendo la misma dirección. Se debe tener en cuenta el tiempo abierto del adhesivo. Durante la misma colocación de Schlüter-DITRA-SOUND, el producto deberá alinearse correctamente. Las láminas se colocan a testa entre sí. En caso de que sobresalga adhesivo sobrante por las juntas, éste se deberá retirar.
6. Para evitar puentes acústicos, se deben cubrir todas las juntas con la cinta adhesiva para juntas Schlüter-DITRA-SOUND-KB.
7. Para evitar que Schlüter-DITRA-SOUND sufra daños una vez colocada o se suelte del soporte, se recomienda protegerla de sobrecargas mecánicas utilizando, p. ej., tablones (especialmente, en las zonas de paso para el transporte de materiales).
8. Las baldosas cerámicas se pueden colocar inmediatamente después de la instalación de la lámina Schlüter-DITRA-SOUND con un adhesivo en capa fina adecuado para el recubrimiento. Para ello, el adhesivo en capa fina se debe peinar con un dentado adecuado para el formato del recubrimiento. Dentro de ese tiempo se colocan las baldosas en su mayor parte y completamente macizadas. Especialmente en el caso de recubrimientos sometidos a altas cargas mecánicas, es necesario asegurarse de que se colocan por toda la superficie conforme a las normas técnicas. Se debe tener en cuenta el tiempo abierto del adhesivo en capa fina.
   El adhesivo utilizado debe endurecerse hidráulicamente o mediante cualquier otra reacción química bajo exclusión de aire sin liberar agua.
9. Para las juntas de movimiento, así como juntas de entrega y perimetrales se deben tener en cuenta las indicaciones de esta ficha técnica y las normas vigentes de cada país.

Soportes para Schlüter-DITRA-SOUND

Se debe comprobar si los soportes sobre los que se va a colocar Schlüter-DITRA-SOUND son compatibles con la lámina, así como su planitud, su capacidad de carga y su limpieza. Se deben eliminar los posibles restos de la superficie del soporte que puedan dificultar la adherencia. La nivelación de irregularidades o la compensación de alturas o pendientes se deben efectuar antes de colocar Schlüter-DITRA-SOUND.

Hormigón

El hormigón sufre con el tiempo un cambio de forma debido a la contracción. Gracias al uso de Schlüter-DITRA-SOUND, las baldosas se pueden instalar tras un periodo de tres meses.

Recrecidos de cemento

Si se utiliza Schlüter-DITRA-SOUND, las baldosas se pueden instalar sobre un recrecido de cemento 28 días después, sin necesidad de medir la humedad residual.

Recrecidos de sulfato de calcio

Para la colocación de baldosas, el recrecido de sulfato de calcio (anhidrita) solo puede presentar una humedad residual de 0,5 % CM como máximo. Al usar Schlüter-DITRA-SOUND, el recubrimiento cerámico se puede colocar ya a partir de una humedad residual inferior al 1 % CM. Los recrecidos de sulfato de calcio son sensibles a la humedad, por lo que hay que protegerlos de la entrada de humedad, p. ej., de la exposición a la humedad por su parte posterior.

Recrecidos calefactados

Schlüter-DITRA-SOUND también se puede colocar sobre recrecidos calefactados. Para ello, se debe observar la normativa aplicable para recrecidos calefactados convencionales con recubrimientos cerámicos.

Tableros de aglomerado y prensados

Estos materiales pueden deformarse considerablemente por la acción de las filtraciones de humedad (e incluso por los cambios en los niveles de humedad ambiental). Por esa razón, deberían utilizarse tableros prensados y de aglomerado que estén impregnados para evitar la absorción de humedad. El espesor de los tableros se debe seleccionar de modo que se obtenga una estabilidad suficiente en combinación con una estructura de soporte adecuada. La fijación se debe garantizar atornillando los tableros a distancias suficientemente pequeñas. Las juntas deben realizarse con uniones machihembradas y estar pegadas. Deben mantenerse juntas perimetrales de aprox. 10 mm con los componentes adyacentes. Schlüter-DITRA-SOUND neutralizará las escasas tensiones que se puedan producir después.

Pavimentos de parqué y madera

En suelos de parqué y madera machihembrados, atornillados y con la suficiente resistencia, es posible la colocación directa de recubrimientos cerámicos en combinación con Schlüter-DITRA-SOUND. Es conveniente comprobar el nivel de humedad del soporte de madera antes de colocar Schlüter-DITRA-SOUND. No obstante, la colocación de una capa adicional de tableros de aglomerado y prensados ha demostrado ser efectiva en este caso. Los suelos irregulares deben nivelarse previamente con medidas de nivelación adecuadas.

Soportes de plástico y otros recubrimientos

Por norma general, las superficies deben ser resistentes y estar diseñadas o pretratadas para que pueda aplicarse un adhesivo adecuado en el que pueda anclarse el geotextil de Schlüter-DITRA-SOUND. Debe comprobarse previamente la compatibilidad del adhesivo con el soporte y con Schlüter-DITRA-SOUND.

Peldaños

Schlüter-DITRA-SOUND también permite la colocación de un aislamiento acústico a ruido en escaleras. El uso se produce de acuerdo con los soportes descritos anteriormente.
