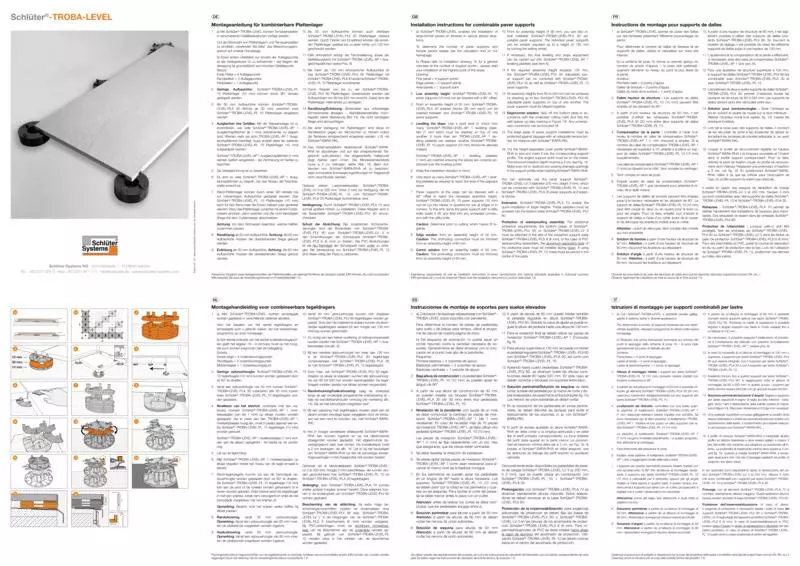

Antes da instalação observar as instruções de instalação do fabricante das placas e as diretivas nacionais dos países individuais (normas DIN, códigos profissionais etc.)!
Devem ser verificadas as indicações de planeamento relativamente à situação de declive, à resistência à pressão dos materiais de isolamento instalados e aos materiais de vedação (compatibilidade da película).
As placas podem ser colocadas em qualquer assentamento (se necessário, devem ser respeitadas as instruções do fabricante).
Notas:
De acordo com os regulamentos aplicáveis, as placas podem ser dispostas sem inclinação superficial suficiente. Condicionado pela colocação solta, podem, naturalmente, ocorrer movimentos nas placas caso se verifiquem sobrecargas unilaterais ou nos cantos.
Recomendação: para garantir uma margem de manobra, recomendamos que se comece com uma altura de suporte da placas de, pelo menos, 10 mm.
Recomendamos a utilização de membranas de drenagem Schlüter-TROBA-PLUS ou Schlüter-DITRA-DRAIN para a proteção total da impermeabilização da superfície.
Para garantir uma junta homogénea, é aconselhável elaborar um plano de assentamento.
- A base deve ser resistente e recomenda-se um declive mínimo de 1,5 - 2,0%.
As instruções do fabricante relativas à capacidade de carga das placas devem ser respeitadas. Se necessário, devem ser previstos suportes de placas adicionais.As Schlüter®-TROBA-LEVEL permitem a instalação de placas de terraço em diferentes declives.
Utilize o configurador na nossa página inicial para determinar a quantidade de suportes de placas e placas de terraço.
Deve realizar a primeira vista geral da quantidade de pontos de apoio com base no esquema de instalação 1b – por princípio, a instalação deve começar no ponto mais elevado do declive.
Esboço:
primeira placa = 4 pontos de apoio
Placas de bordo = 2 pontos de apoio
Placas de campo = 1 ponto de apoio
- Os suportes de placas TROBA-LEVEL-PL 10 (10 mm) podem ser empilhados com um desvio de 90°.
- A partir de 50 mm de altura de instalação, podem ser colocados adaptadores TROBA-LEVEL-PLA 30 (cada com 30 mm) entre dois suportes de placas TROBA-LEVEL-PL 10.
- Compensação do declive: com um nível de bolha de ar, verificar quantas plaquetas de compensação TROBA-LEVEL-AP 1 (1 mm cada) devem ser empilhadas. Se forem necessárias mais de nove plaquetas de compensação TROBA-LEVEL-AP 1, deve ser utilizado outro suporte de placas TROBA-LEVEL-PL 10 (10 mm) no seu lugar. As plaquetas de compensação TROBA-LEVEL-AP 1 (1 mm) são encaixadas lateralmente – é necessário prestar atenção à fixação.
- Tomar em consideração a direção de instalação.
- Devem ser empilhadas tantas plaquetas de compensação TROBA-LEVEL-AP 1 quanto necessário para atingir o nível da placa adjacente.
- Os suportes de placas de rebordo podem ser empilhados com um desvio de 90° até atingir a altura de instalação necessária. O suporte de placas TROBA-LEVEL-PL 10 (10 mm) pode ser dividido a meio ou em quatro partes para o rebordo ou o canto (largura das placas 60 mm). Para o efeito, o suporte de placas é primeiro riscado com um x-ato, e depois as hastes necessárias e desnecessárias são cortadas com o x-ato. Antes dos cortes, observar quais as metades que correspondem entre si.
- Solução de rebordo a partir de 50 mm de altura de instalação (mesmo com formação de rebordo de meia cana). A partir de 60 mm de altura de instalação, as hastes sobrepostas têm de ser encurtadas.
- Solução para cantos a partir de 50 mm de altura de instalação (também para formação de rebordos de meia cana).
A partir de 60 mm de altura de instalação, as hastes sobrepostas têm de ser encurtadas.
- A partir de uma altura de instalação de 60 mm, também é possível instalar suportes de placas rotativos TROBA-LEVEL-PLV 60. Ao rodar a roda de ajuste, os suportes de placas individuais podem ser fixados de forma variável até a uma altura de 130 mm.
- Caso necessário, o nivelamento de precisão e a compensação de declive são realizados com plaquetas de compensação TROBA-LEVEL-AP 1 (ver pos. 6).
- Se for necessária uma altura de instalação superior a 130 mm, o suporte de placas TROBA-LEVEL-PLV 60 pode ser combinado com os suportes de placas TROBA-LEVEL-PLA 30 e TROBA-LEVEL-PL 10.
- Ao empilhar até quatro suportes de placas TROBA-LEVEL-PLV 60, atinge-se todas as alturas de instalação de 60 a 520 mm. Os suportes de placas devem ser bloqueados entre si.
- Solução de rebordo/canto: serrar o disco de chão de acordo com as marcas de corte na parte inferior e dobrar para cima o espaçador de parede (ver marcação na imagem 14). As hastes desnecessárias devem ser removidas. A largura mínima da placa é de 85 mm.
- Prolongamento: graças a TROBA-LEVEL-PLA 70 (A = 70 mm), é possível instalar rapidamente alturas maiores. Estes adaptadores devem ser totalmente aparafusados no disco de chão TROBA-LEVEL-PLV 60. Não é necessário um nivelamento com TROBA-LEVEL-PLA 70. Ao encaixar o Schlüter-BARA-RHA, é necessário prestar atenção para que as aberturas de escoamento existentes no perfil de suporte não sejam fechadas.
- Os suportes de placas TROBA-LEVEL-LV 3 (Ø 200 mm, altura 3 mm) disponíveis opcionalmente para distribuição de carga podem ser combinados com TROBA-LEVEL-PL 10 e TROBA-LEVEL-PLA 30. Com o suporte de placas TROBA-LEVEL-LV 3 também se pode criar remates com baixas alturas de instalação - o nivelamento de precisão é efetuado utilizando as plaquetas de compensação TROBA-LEVEL-AP 1. A TROBA-LEVEL-LV 3 pode ser cortada à medida e tem hastes de 3 mm de espessura que asseguram a formação de juntas uniformes.
- Proteção da impermeabilização: em caso de requisitos de proteção, os discos de chão da TROBA-LEVEL-PLV 60 ou do TROBA-LEVEL-LV 3 devem ser fixados nas ranhuras das esteiras de proteção Schlüter®-TROBA-
LEVEL-PLS 6 (A = 6 mm). No caso de impermeabilizações em PVC, a camada de separação de alumínio das esteiras de proteção deve ser instalada para baixo. Se forem utilizados s de placas TROBA-LEVEL-PL 10, estes devem ser colocados no centro das esteiras.
Cálculo aproximado da quantidade de apoios sobrelevados
- 60 x 60 cm ~ 3,4 apoio sobrelevado/m²
- 75 x 75 cm ~ 4,0 apoio sobrelevado/m²
- 30 x 120 cm ~ 7,0 apoio sobrelevado/m²
- 40 x 120 cm ~ 5,4 apoio sobrelevado/m²
