Schlüter-LIPROTEC-LL  Profilé-support

Le profilé-support en forme de U LIPROTEC-LL permet de créer des effets lumineux directs ou indirects, par exemple dans des niches ou sur des étagères. Le profilé en aluminium anodisé peut recevoir les rubans à LED suivants :

  • LIPROTEC-ES 11 (blanc chaud), 12 mm de large
  • LIPROTEC-ES 21 (blanc neutre), 12 mm de large
  • LIPROTEC-ES 9 (commande de plusieurs couleurs), 15 mm de large

L'écran de diffusion LIPROTEC-WSI, quant à lui, permet d'obtenir un bandeau lumineux offrant ainsi une grande liberté d'agencement.


  • Plafonds
  • Pose au mur en intérieur
  • Pose murale dans la douche

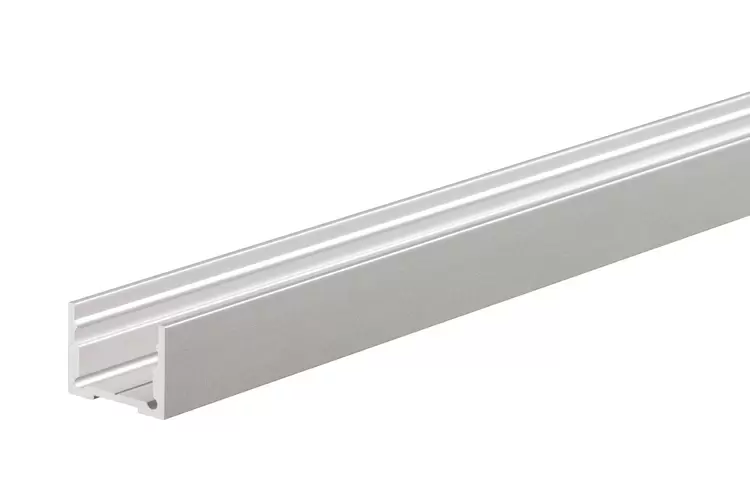

Photo du produit LIPROTEC-LL 1©Schlüter-Systems France

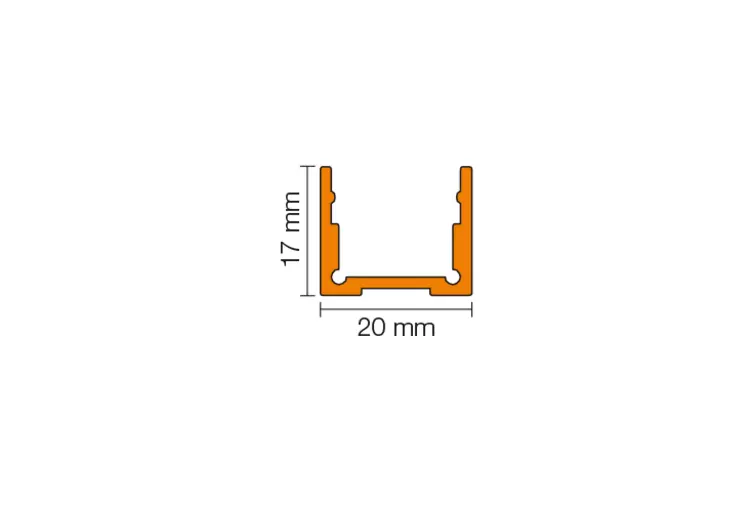

Schéma en coupe LIPROTEC-LL 1©Schlüter-Systems France
zoom_out_map search
Photo du produit LIPROTEC-LL 1
Schéma en coupe LIPROTEC-LL 1

Informations générales sur les produits

Schlüter-LIPROTEC-LL est un profilé-support haut de gamme en aluminium anodisé destiné à recevoir différents rubans à LED Schlüter-LIPROTEC-ES. Ce profilé permet la réalisation d'éclairages d'accentuation sous forme de lignes lumineuses dans les revêtements muraux.

LIPROTEC-LL permet de mettre également en valeur les niches logées dans des murs ou des rayonnages. Les différents positionnements du profilé permettent d’obtenir des effets d’éclairage variés, de type direct ou indirect.

Il suffit ensuite de coller le ruban à LED LIPROTEC-ES choisi dans le profilé en U puis de mettre en place l’écran de diffusion correspondant. Les écrans de diffusion et les rubans à LED de l'ensemble de la gamme LIPROTEC peuvent être remplacés même après le montage.

Des capuchons de fermeture font partie de la gamme.

Pour faciliter le montage, il existe un module KERDI-BOARD-K avec des rainures pré-fraisées pour la mise en place des profilés ou des goulottes de câblage LIPROTEC-ZKK.

Nota : LIPROTEC-LLP est un module LED pré-confectionné, composé d’un tube à LED souple et entièrement gainé, qui diffuse la lumière de manière homogène, et du profilé-support LIPROTEC-LL (voir fiche produit 15.8 Schlüter-LIPROTEC-LLPM/LLP/LLPE).

Comment installer le produit ?

Nota : pour la mise en œuvre du système, ainsi que pour l'implantation et le positionnement du câblage, se référer aux instructions de montage Schlüter-LIPROTEC correspondantes.

  1. Poser le revêtement carrelé jusqu’à l’endroit où le bandeau lumineux Schlüter-LIPROTEC-LL doit être mis en œuvre.
  2. Percer le passage du câble à travers le profilé et ébavurer l‘orifice.
  3. LIPROTEC-LL se colle à l'aide de la colle de montage Schlüter-KERDI-FIX ou équivalent. Déposer un cordon de colle au dos du profilé, puis positionner le profilé. Avant d'appliquer la colle de montage, il convient d'éliminer des surfaces de collage toutes les substances susceptibles de nuire à l'adhérence (par ex. graisses, etc...).
  4. Éliminer l'excédent de colle à l'aide d'un produit de nettoyage approprié.
  5. Il est ensuite possible de poser la rangée de carreaux suivante contre le profilé.
  6. Laisser un espace d‘environ 1,5 mm entre le carreau et le profilé. Garnir cet espace avec du mortier-joint.
  7. Protéger les surfaces sensibles à l’aide des matériaux appropriés, afin d’éviter rayures et dégradations. Il convient d'éliminer immédiatement les résidus de mortier-colle ou de mortier-joint.
  8. Les angles seront réalisés en effectuant des coupes d'onglet.

A quoi sert le produit ?

Schlüter-LIPROTEC-LL est disponible dans les matériaux suivants :

Profilé :

  • AE = Alu. naturel anodisé mat

Écran de diffusion :

  • PMMA = Polyméthacrylate de méthyle

Propriétés des matériaux et domaines d’application

Le choix du profilé doit être déterminé au cas pas cas, en fonction des contraintes chimiques, mécaniques et autres prévisibles. Les informations suivantes sont donc d’ordre purement général.

LIPROTEC-LL (aluminium anodisé) :

L'anodisation de l'aluminium protège la surface et la rend inaltérable dans le cadre d'une utilisation normale. Pour remédier aux éventuelles dégradations de la surface anodisée, appliquer une couche de peinture ou de vernis. Les surfaces visibles doivent être protégées contre les risques d’abrasion ou de rayures.

L’aluminium est sensible aux alcalins. En présence d’humidité, les matériaux à base de ciment présentent une alcalinité qui peut, selon la concentration et la durée de contact, corroder l’aluminium (formation d’hydroxyde d’aluminium). Il convient donc d’éliminer immédiatement tout résidu de mortier-colle ou de mortier-joint sur les surfaces apparentes et de ne pas recouvrir d’un film les revêtements fraîchement posés.

Les écrans de diffusion LIPROTEC sont constitués d'une matière plastique PMMA (polyméthacrylate de méthyle) légèrement structurée et translucide. Les alcools (par exemple alcool à brûler) et produits de nettoyage présentant plus de 5 % de tensioactifs peuvent endommager l'écran de diffusion.

Nota : Les profilés et les écrans de diffusion doivent être positionnés de façon à éviter tout risque d’accumulation d’eau à l’intérieur de ceux-ci.

Comment entretenir ce produit

Schlüter-LIPROTEC-LL ne nécessite pas d’entretien particulier. Ne pas utiliser de produit de nettoyage abrasif sur les surfaces sensibles. Pour remédier aux éventuelles dégradations de la surface anodisée, appliquer une couche de peinture ou de vernis. Les produits de nettoyage utilisés ne doivent en aucun cas contenir d’acide chlorhydrique ou fluorhydrique.

Les alcools (par exemple alcool à brûler) et produits de nettoyage présentant plus de 5 % de tensioactifs peuvent endommager l'écran de diffusion.

Le léger échauffement provoqué par le ruban à LED inséré dans les profilés peut provoquer une différence de dilatation entre le profilé et l’écran de diffusion utilisé.
