Schlüter-BEKOTEC-EN  Le panneau à plots avec isolant

Schlüter-BEKOTEC est un système complet permettant la réalisation de chapes flottantes ou chauffantes, évitant la fissuration des revêtements en céramique, en pierre naturelle ou autre.

Ce système est basé sur le panneau à plots en polystyrène expansé Schlüter- BEKOTEC-EN, qui est posé directement sur le support porteur ou sur des panneaux d’isolation thermique et/ou phonique standards. La géométrie du panneau à plots Schlüter-BEKOTEC-EN permet de réaliser une chape à partir de 32 mm entre les plots et de 8 mm au-dessus des plots. Les plots permettent le calage de tubes de chauffage de 16 mm de diamètre avec un pas de 75 mm minimum, pour la réalisation d’une chape chauffante.

Du fait du volume comparativement faible de chape à chauffer ou à refroidir (57 kg/m² ≙ 28,5 l/m² pour un recouvrement de 8 mm au-dessus des plots), le chauffage par le sol se distingue par sa simplicité de régulation et sa capacité à fonctionner de manière optimale avec de faibles températures de départ et de retour chaudière.

Le retrait qui se produit pendant le durcissement de la chape se réduit de manière modulaire dans la trame des plots. Les tensions dues à la déformation de retrait ne peuvent donc pas s'appliquer à l'ensemble de la surface. Il est ainsi possible de se passer de joints de fractionnement dans la chape. Dès que la chape traditionnelle ciment est accessible à la marche, il est possible de coller la natte de désolidarisation Schlüter-DITRA (ou Schlüter-DITRA-DRAIN 4 ou Schlüter-DITRA-HEAT) (pour une chape en sulfate de calcium, le taux d’humidité résiduelle doit être ≤ 2 %). Les carreaux en céramique ou les dalles en pierre naturelle sont posés directement dessus selon la méthode de la couche mince. Des joints de fractionnement doivent être réalisés avec les profilés de la gamme Schlüter-DILEX dans le revêtement selon les normes en vigueur.

Des revêtements insensibles à la fissuration tels que le parquet ou la moquette peuvent être directement posés sur la chape une fois que l’humidité résiduelle spécifique liée au revêtement concerné est atteinte.

Caractéristiques techniques

1. Dimensions des plots : 65 mm de diamètre
   Pas de pose des tubes de chauffage : 75 mm
   Tubes de chauffage correspondant : ø 16 mm
   Les plots présentent une encoche sur tout le pourtour permettant une fixation des tubes de chauffage par clipsage.
2. Liaisons : la liaison entre les panneaux à plots est réalisée par emboîtement.
   Les dalles à plots Schlüter-BEKOTEC peuvent être posées côté court contre côté long. Cela permet de minimiser les chutes de panneaux lors de la pose.
3. Dimensions des dalles (surface utile) :
   75,5 x 106 cm = 0,80 m².
   Épaisseur des dalles : 44 mm
4. Conditionnement : 20 unités/carton = 16 m²
   Dimensions du carton : env. 120 x 80 x 60 cm.
5. Les coins du carton sont renforcés par des angles en carton

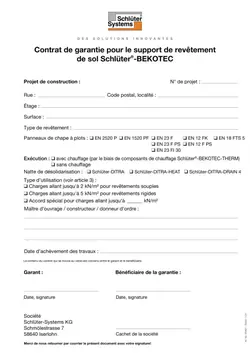

• Garantie :
  Sous réserve du respect des indications de mise en œuvre et d’une utilisation conforme du revêtement, Schlüter-Systems accorde une garantie de 5 ans sur le caractère fonctionnel et la non fissuration du revêtement.

• Un revêtement sans fissures :
  Le système Schlüter-BEKOTEC est conçu de sorte que les tensions dans la chape se transforment en micro-fissuration entre les plots. Il n’est pas nécessaire de prévoir une armature.

• Structure sans déformation :
  L'ouvrage réalisé avec le système Schlüter-BEKOTEC est exempte de tensions, ce qui exclut tout risque de déformation. Il en est de même pour les chocs thermiques, par ex. lors de la mise en œhahauvre de chape chauffante.

• Une chape sans joint :
  Il est inutile de positionner des joints de fractionnement dans la chape puisque les tensions qui apparaissent sont réparties de manière homogène sur l’ensemble de la surface du système Schlüter-BEKOTEC.

• Libre positionnement des joints de fractionnement dans le revêtement en céramique ou en pierre naturelle :
  Grâce au système Schlüter-BEKOTEC, les joints de fractionnement du revêtement peuvent être positionnés librement selon les règles en vigueur, puisque la chape ne comporte pas de joints de fractionnement. Seules les règles en vigueur quant au dimensionnement des zones de revêtements doivent être respectées.

• Mise en œuvre rapide :
  Sous réserve d’utiliser la natte de désolidarisation, une chape traditionnelle réalisée en combinaison avec le système Schlüter-BEKOTEC peut recevoir le revêtement en céramique ou en pierre naturelle dès qu’elle est accessible à la marche et dans le cas d'une chape chauffante, sans mise en chauffe préalable. La première mise en chauffe se fera sept jours après la fin de la pose et du jointoiement du revêtement.

• Hauteur de construction réduite :
  Le système Schlüter-BEKOTEC permet de réduire de 37 mm au maximum la hauteur de la structure par rapport à une chape chauffante selon la norme DIN 18 560-2 ou le DTU 65.14.

• Economie de matériaux :
  Pour un recouvrement de 8 mm au-dessus des plots, la masse de chape nécessaire n’est que d’env. 57 kg/m² ≙ 28,5 l /m². Un avantage réel lors des calculs de charges.

• Un chauffage très réactif :
  Une structure de revêtement réalisée selon le système Schlüter-BEKOTEC en liaison avec un chauffage par le sol réagit plus rapidement aux variations de température qu’une structure traditionnelle, car la masse à refroidir ou à chauffer est nettement plus faible. Le chauffage par le sol peut donc fonctionner à basse température tout en économisant de l'énergie.

1. La dalle à plots Schlüter-BEKOTEC-EN se pose sur un support plan et porteur qui ne présente aucune bosse ponctuelle (par ex. des résidus de mortier). Les défauts de planéité du support doivent être compensés par un ragréage ou un ravoirage. Des isolants thermiques doivent être, si nécessaire, posés sur le support, conformément aux normes en vigueur. Si des câbles ou des tuyaux sont posés sur le support porteur, l'isolation contre les bruits d'impact doit être disposée de manière continue sur toute la surface au-dessus de la couche d'égalisation, conformément à la norme DIN 18560-2.
   La compressibilité maximale CP3 (≤ 3 mm) est un facteur important lors du choix des couches d’isolation adéquates (pour la France, SC1 a ou b 1 à 2 CH). En cas de manque de réservation pour la réalisation d’une isolation à base de polystyrène ou de fibres minérales, l’utilisation de Schlüter-BEKOTEC-BTS de 5 mm d’épaisseur permet d’améliorer sensiblement l’isolation contre les bruits de choc.

2. Les chants du revêtement au niveau des murs ou des éléments verticaux doivent être désolidarisés au moyen de la bande périphérique de 8 mm d’épaisseur Schlüter-BEKOTEC-BRS 810. Le film en embase de la bande périphérique doit être posé entre le support (ou sur la couche isolante supérieure) et le panneau à plots.
   Pour la mise en œuvre d’une chape fluide, on utilisera la bande périphérique Schlüter-BEKOTEC-BRS 808 KF munie d’une embase à coller sous le panneau et d’une bande autocollante pour la fixation au mur, permettant d’éliminer tout risque d’humidification des murs et d’éviter aux chapes autolissantes de couler sous les panneaux lors de leur mise en œuvre.

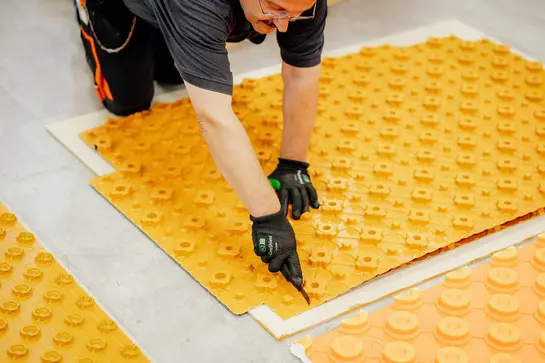

3. Les panneaux à plots Schlüter-BEKOTEC-EN doivent être coupés sur mesure. Le panneau de compensation lisse Schlüter-BEKOTEC-ENR 1520P permet une découpe économique des matériaux. Les panneaux sont munis d’un assemblage à rainure et languette qui permet de les emboîter entre eux.

4. Pour la réalisation du plancher chauffant-rafraîchissant Schlüter-BEKOTEC-THERM, la forme particulière des plots permet de clipser les tubes de chauffage d’un diamètre de 16 mm. Les pas de pose des tubes doivent être définis en fonction de la puissance calorifique nécessaire.

5. Dans le cadre de la réalisation de la chape, une chape en ciment frais ou en sulfate de calcium est réalisée avec une épaisseur minimale de 8 mm au-dessus des plots du panneau. Une résistance à la compression de C20 à C35 ainsi qu’une résistance à la traction par flexion de F4, max. F5, doivent être respectées, aussi bien pour une chape en ciment que pour une chape en sulfate de calcium. Si la chape en ciment présente une classe de retrait SW1, il est également possible d’utiliser des produits offrant une résistance à la traction par flexion plus élevée. Pour la compensation de hauteur, il est possible d’augmenter par endroits l’épaisseur de la chape jusqu’à un maximum de 25 mm. On pourra également réaliser une chape fluide CAF/CTF en tenant compte des caractéristiques spécifiques à ce système. Veiller à ce que les chapes soient compatibles avec ce type d’application. Le panneau à plots EN 2520 P fait exception à cette règle, seules les chapes ciment traditionnelle.
   Remarque : Les caractéristiques de chape différentes doivent être vérifier au préalable en fonction du projet avec notre service technique de vente.
   S’il s’avère nécessaire d’éviter les ponts phoniques au niveau des portes, il convient alors de fractionner la chape à ces endroits au moyen du profilé de fractionnement Schlüter-DILEX-DFP.

6. Dès que la chape traditionnelle ciment est accessible à la marche, il est possible de coller la natte de désolidarisation Schlüter-DITRA (ou Schlüter-DITRA-DRAIN 4 ou Schlüter-DITRA-HEAT) en tenant compte des indications de mise en œuvre de la fiche produit. Les chapes en sulfate de calcium peuvent être recouvertes de la natte de désolidarisation dès que l’humidité résiduelle est ≤ 2 %.

7. La natte de désolidarisation peut alors recevoir immédiatement un revêtement en céramique, en pierre naturelle ou synthétique en pose collée. Conformément aux normes en vigueur, le revêtement sur la natte de désolidarisation doit être fractionné. Pour cela, il convient d’utiliser les profilés de franctionnement Schlüter-DILEX-BWB, -BWS, -KS, -AKW ou -F (voir fiches produit 4.6 - 4.8, 4.18 et 4.23).

8. Au niveau de la liaison sol/murs, utiliser le profilé de mouvements Schlüter-DILEX-EK ou -RF (voir fiche produit 4.14), en prenant préalablement soin d’araser la bande périphérique Schlüter-BEKOTEC-BRS.

9. Lors de la mise en œuvre du plancher chauffant-rafraîchissant Schlüter-BEKOTEC-THERM, la phase de mise en chauffe peut démarrer dès le 7ème jour après l’achèvement des travaux. En partant de 25 °C, la température de départ sera augmentée chaque jour de 5°C maximum jusqu’à atteindre la température d’utilisation souhaitée.

10. Les revêtements insensibles à la fissuration (par exemple, le parquet, les moquettes ou les revêtements plastiques) sont posés directement sur la chape Schlüter-BEKOTEC, sans natte de désolidarisation. La hauteur de la chape devra alors être adaptée aux caractéristiques respectives des matériaux. Remarque : outre les instructions de mise en œuvre usuelles, il convient d’observer le taux d’humidité résiduelle admis de la chape spécifique au revêtement sélectionné.
    Pour plus d’informations sur la mise en œuvre de revêtements non céramiques, veuillez consulter le manuel technique Schlüter-BEKOTEC-THERM ou contacter notre service technique.

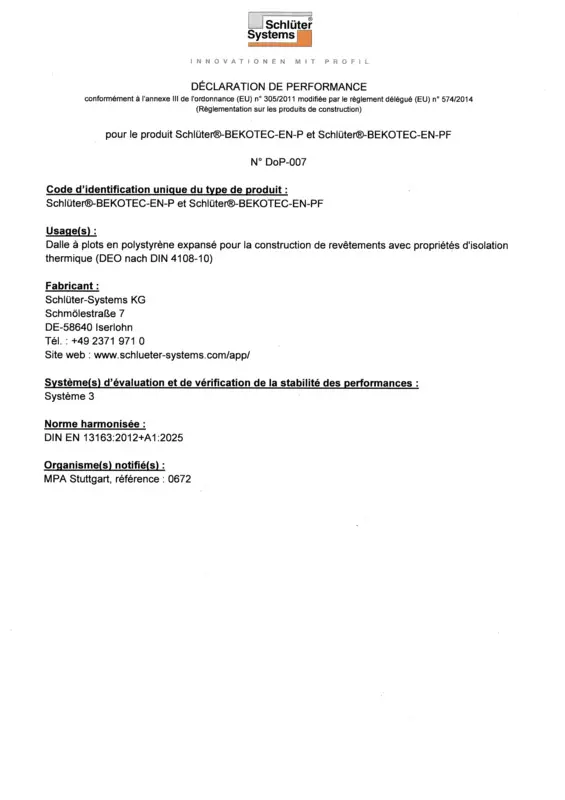

Schlüter-BEKOTEC-EN 2520P est en polystyrène expansé EPS 033 DEO (PS30) et convient pour la mise en œuvre de chapes en ciment traditionnelles de la classe de solidité minimum CT-C25-F4 (ZE 00) ou de chapes en sulfate de calcium CA-C25-F4 (AE 20). Schlüter-BEKOTEC-EN 1520PF est en polystyrène EPS 033 DEO (PS 25) avec une face pelliculée, et convient particulièrement pour les chapes fluides.
