Schlüter-BEKOTEC-THERM

Un maximum de confort, une consommation d'énergie réduite, voilà ce qu'offre notre chauffage au sol extra plat Schlüter-BEKOTEC-THERM !

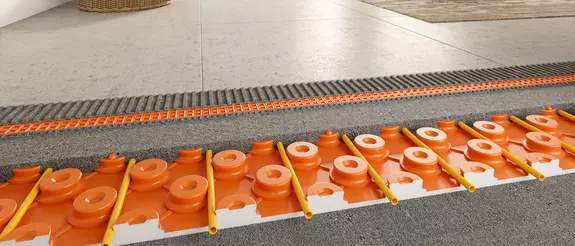

Exemple de structure du chauffage au sol Schlüter-BEKOTEC-THERM recouvert de carreaux céramiques grand format de couleur sable

Faible hauteur de structure, économique et réactif

Des pieds bien au chaud en hiver et une température ambiante fraîche pendant les mois chauds : Schlüter-BEKOTEC-THERM est le chauffage au sol à circulation d'eau qui montera votre qualité de vie d'un cran. Découvrez notre système complet à économie d'énergie !

Vous pouvez faire tout cela avec BEKOTEC-THERM

Emménager jusqu'à quatre semaines plus tôt

Deux planificateurs de construction mesurent la hauteur de structure approximative d'un chauffage au sol BEKOTEC-THERM sur le chantier d'un bâtiment en rénovation © Schlueter-Systems

Construction ultraplate

Comparé aux chauffages au sol conventionnels, BEKOTEC-THERM se distingue par la construction très plate, en couches minces, qui ne nécessite qu'un recouvrement minimal de 8 mm de chape. Vous économisez ainsi jusqu'à 80 kg de masse de chape par mètre carré. c'est pourquoi BEKOTEC-THERM convient parfaitement aussi bien à la pose dans une nouvelle construction qu'à l'installation ultérieure dans le cadre d'une rénovation ou d'une modernisation.

Temps de séchage rapide

Emménagez jusqu'à 28 jours plus tôt dans votre propre maison grâce aux avantages constructifs du système BEKOTEC : grâce à la construction plate, il faut non seulement moins de chape à sécher, mais aussi moins de temps pour la pose de la chape – en utilisant une chape en ciment conventionnelle en combinaison avec une natte de désolidarisation, il n'est plus nécessaire de chauffer la chape, ce qui prend du temps et consomme de l'énergie. La chape fraîchement posée peut continuer de sécher pendant que vous posez déjà le carrelage, ce qui constitue un énorme avantage aussi bien pour les nouvelles constructions que pour les rénovations.

Économie de matériau et d'énergie

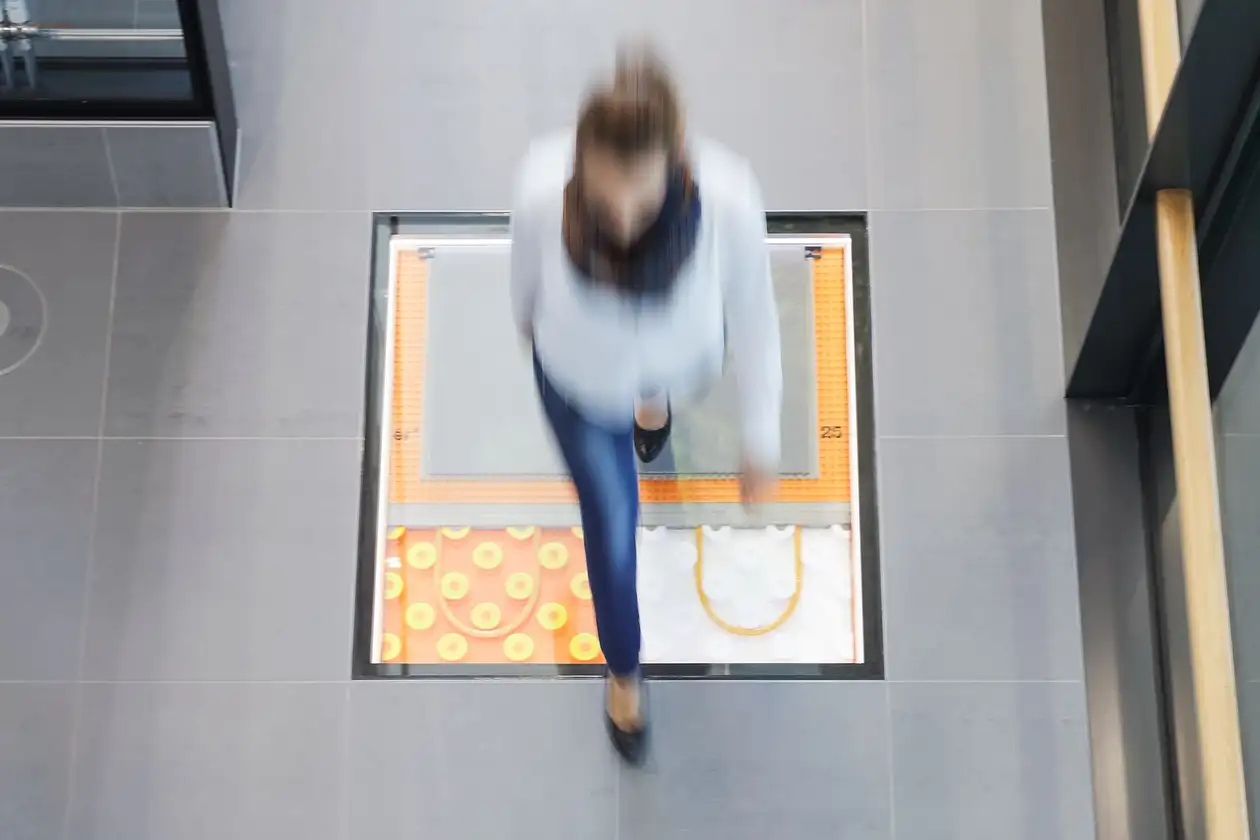

Une femme marchant sur un sol où des surfaces vitrées laissent entrevoir différents systèmes de chauffage Schlüter-Systems dans le soubassement © Schlueter-Systems

Température de départ basse, moins de frais de chauffage

En comparaison avec les systèmes de chauffage conventionnels, BEKOTEC-THERM nécessite une température de départ chaudière deux fois moins élevée soit environ 30 °C, car notre système à couches minces permet de rapprocher les tubes de chauffage chauds de vos pieds. Il faut donc chauffer nettement moins de chape avant que le revêtement de sol ne puisse émettre de la chaleur. Cela signifie également que le chauffage au sol peut réagir plus rapidement aux modifications du régulateur de température. Une isolation en option permet aux tubes de chauffage de diffuser encore plus de chaleur vers le haut et d'augmenter encore le potentiel d'économie d'énergie.

Technique de régulation de pointe

Notre technique de régulation innovante vous permet d'obtenir encore plus d'efficacité énergétique : le régulateur de température vous permet de régler facilement la valeur de consigne souhaitée, le timer/horloge règle un abaissement nocturne et les électrovannes intelligentes disponibles sur demande assurent un équilibrage hydraulique adaptatif afin de garantir à tout moment un débit optimal et énergétiquement efficace de l'eau chaude.

Scientifiquement prouvé : 9,5 % d'économies d'énergie potentielles

Structure à couches minces, moins de masse de chape, température de départ chaudière moins élevée : le système BEKOTEC-THERM est conçu pour que vous puissiez en tirer le maximum. Une étude scientifique de l'ITG de Dresden (Institut pour l'équipement technique du bâtiment) a conclu que BEKOTEC-THERM permet d'économiser jusqu'à 9,5 % d'énergie par an par rapport aux chauffages au sol traditionnels. Ses avantages de construction sont particulièrement mis en valeur en combinaison avec des sources d'énergie renouvelables et des revêtements en céramique ou en pierre naturelle thermoconducteurs. C'est pourquoi, chez Schlüter-Systems, nous sommes fiers de parler de sol climatique en céramique.

Rénovation et modernisation de bâtiments neufs et anciens

Quatre modèles différents de chauffage au sol Schlüter-BEKOTEC-THERM placés côte à côte en collage en quatre parties © Schlueter-Systems

Le chauffage au sol adéquat pour chaque besoin

Grâce à nos quatre systèmes,BEKOTEC-THERM peut s'adapter de manière flexible à vos exigences individuelles, qu'il s'agisse d'une construction neuve planifiée dès le départ ou d'une modernisation dans un bâtiment ancien. Si l'espace disponible dans les bâtiments existants est limité et que le support est fixe, vous pouvez résoudre ce problème en choisissant un système à faible hauteur de montage : Schlüter-BEKOTEC-EN-FK par exemple se contente de 20 à 27 mm, plus la natte de désolidarisation et le revêtement. Il en résulte également des masses de chape minimales avec un poids surfacique à partir de 40 kg/m2, ce qui réduit la charge statique à un point tel qu'un chauffage au sol est même possible dans des bâtiments classés monuments historiques. Même une pose sur des supports problématiques, comme de vieilles planches de bois, ne constitue pas une barrière pour nos systèmes.

Choix flexible du sol

BEKOTEC-THERM convient à tout type de revêtement de sol, vous pouvez donc également installer votre nouveau chauffage au sol sous du parquet ou du vinyle. Pour une meilleure conductivité thermique et une meilleure efficacité énergétique, nous vous recommandons toutefois un sol céramique en carrelage ou en pierre naturelle.

Profiter d'un maximum de confort, en toute saison

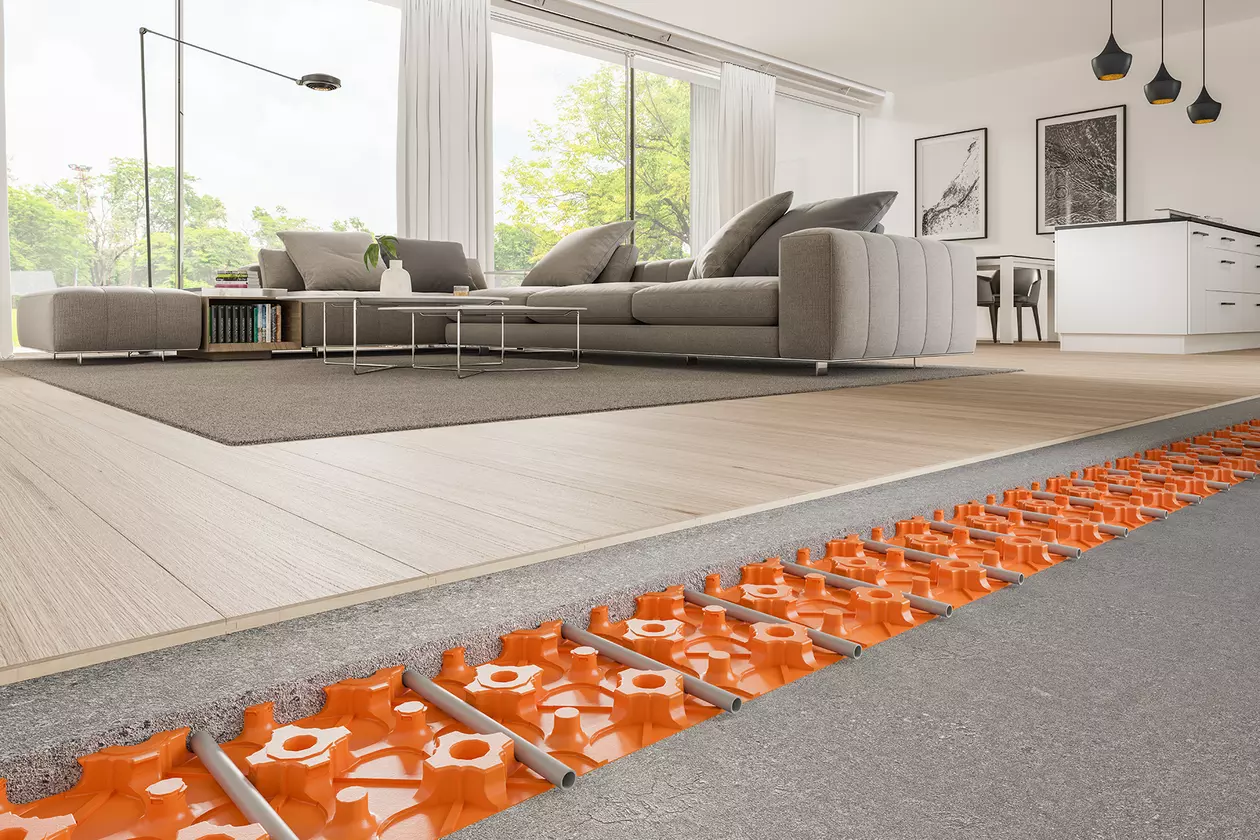

Salon moderne et lumineux avec des carreaux de céramique grand format de couleur sable comme revêtement de sol pour le chauffage au sol Schlüter-BEKOTEC-THERM © Schlueter-Systems

Répartition homogène de la chaleur sans zones froides

La chaleur diffusée par le sol assure une chaleur agréable sans courants d'air ni zones froides dans la pièce ; et grâce à notre système complet, même les zones du sol ne comportant pas de tubes de chauffage ou dans lesquelles ceux-ci sont plus espacés sont chauffées. Cela est rendu possible grâce à la natte de désolidarisation Schlüter®DITRA placée entre la chape chauffante et le carrelage : elle permet de créer de nombreux petits canaux d'air par lesquels la chaleur se répartit de manière encore plus homogène. Le sol se transforme ainsi en un seul grand radiateur, qui peut aussi rafraîchir si on le souhaite.

Chauffage et climatisation réunis en un seul système

Avec BEKOTEC-THERM, les pieds froids en hiver ne sont plus un problème, et si les températures vous font transpirer en été, il vous suffit de changer de mode ! Réglez le système en mode climatisation sur votre régulateur de température et utilisez le refroidissement actif ou passif en fonction de la source de chaleur afin de maintenir une température agréable dans vos pièces, sans bruit et sans courant d'air. Vous réduisez ainsi la température ambiante jusqu'à 3° Celsius par rapport aux pièces non rafraîchies, et vous profitez de votre sol climatique en céramique en toutes saisons.

Tous les avantages de BEKOTEC-THERM en un coup d'œil

Faible épaisseur
Durée de chantier réduite
Faibles coûts de chauffage
Une technique de commande de pointe
Convient aux nouvelles constructions et à la modernisation des anciens bâtiments
Chaleur en hiver, rafraîchissement en été

Voici comment fonctionne BEKOTEC-THERM

Le système BEKOTEC– Le chauffage au sol adéquat pour chaque besoin

La base de BEKOTEC-THERM est le système Schlüter-BEKOTEC avec ses panneaux à plots innovants, disponibles en quatre hauteurs de structure différentes. BEKOTEC est synonyme de technique de construction sûre permettant de réaliser des chapes flottantes et chauffantes n'entraînant pas la fissuration du revêtement en céramique, en pierre naturelle ou autre matériau.

Les tubes de chauffage BEKOTEC-THERM-HR parfaitement ajustés sont placés entre les plots, puis une chape conventionnelle est posée avec un recouvrement minimum de 8 mm. Comme les tensions se dissipent de manière modulaire via la trame de plots des panneaux à plots BEKOTEC, les joints de dilatation ou les coupes à la truelle dans la chape ne sont pas nécessaires, à l'exception par exemple des séparations de bâtiments.

Au total, la hauteur de construction jusqu'au bord supérieur de la chape est comprise entre 20 mm (EN 12 FK) et 52 mm (EN). Grâce à cette hauteur minimale, le chauffage au sol se contente d'une température de départ chaudière particulièrement basse de seulement 27 à 32 °C, ce qui, en combinaison avec une technique de chauffage moderne, permet de réaliser des économies d'énergie. Grâce à cette utilisation minimale de matériaux et en renonçant au long processus de chauffage de la chape, le temps de construction est énormément réduit. Le revêtement de sol peut être posé dès que l'on peut marcher sur la chape.

Parfaitement adapté à vos exigences : les panneaux à plots BEKOTEC sont disponibles en quatre variantes et en différentes hauteurs de structure avec isolation thermique ou phonique et en partie autocollants.

Les panneaux à plots BEKOTEC en bref

L'isolé

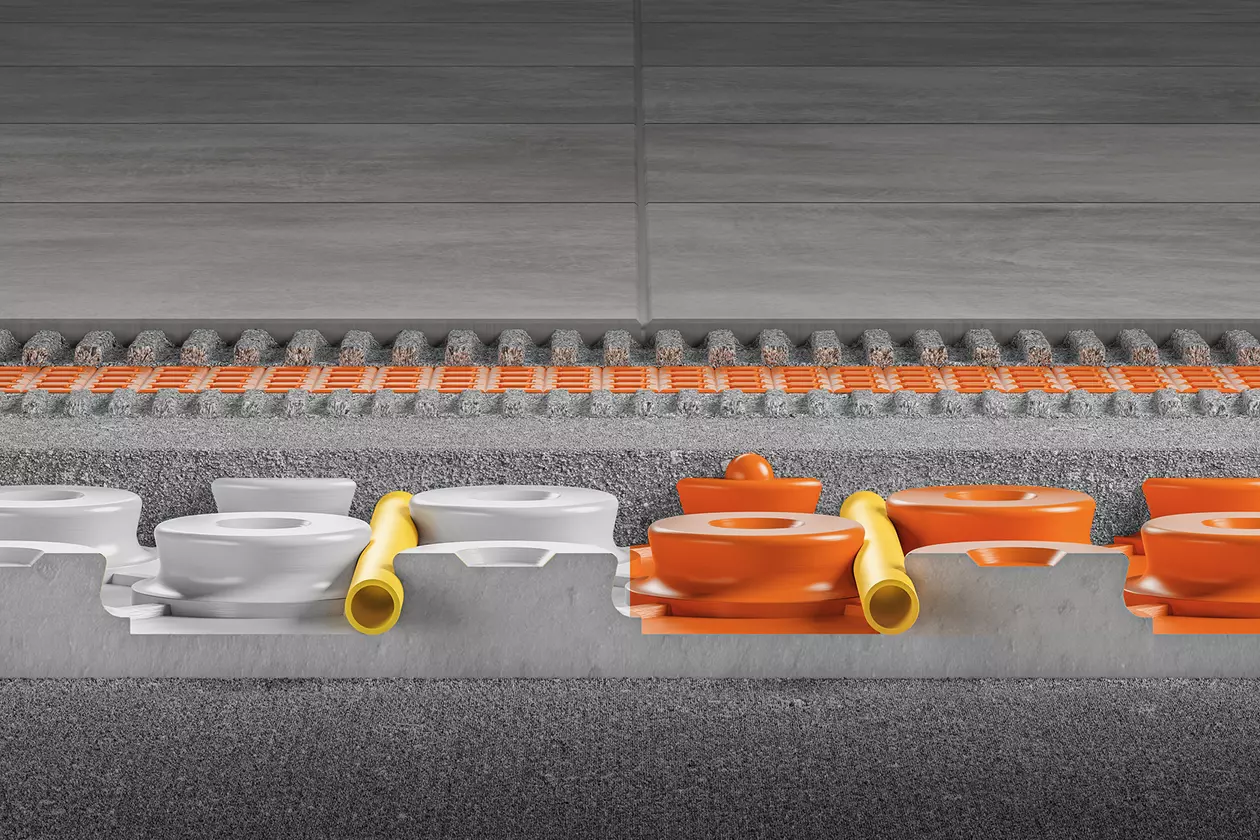

Structure de couches des panneaux à plots Schlüter-BEKOTEC-EN avec revêtement céramique gris pierre © Schlueter-Systems

BEKOTEC-EN

Isolation intégrée (DEO 033) permettant l’utilisation dans des espaces aux exigences de protection thermique, comme p. ex. sur les dalles de plancher.

  • Hauteurs de structure : 52 à 69 mm
    (hors natte de désolidarisation Schlüter®DITRA)
  • Isolation thermique intégrée
  • Poids par unité de surface à partir de 57 kg/m²
  • Pas de pose 75 mm
  • Puissance de chauffe jusqu’à 100 W/m²

Le passe-partout

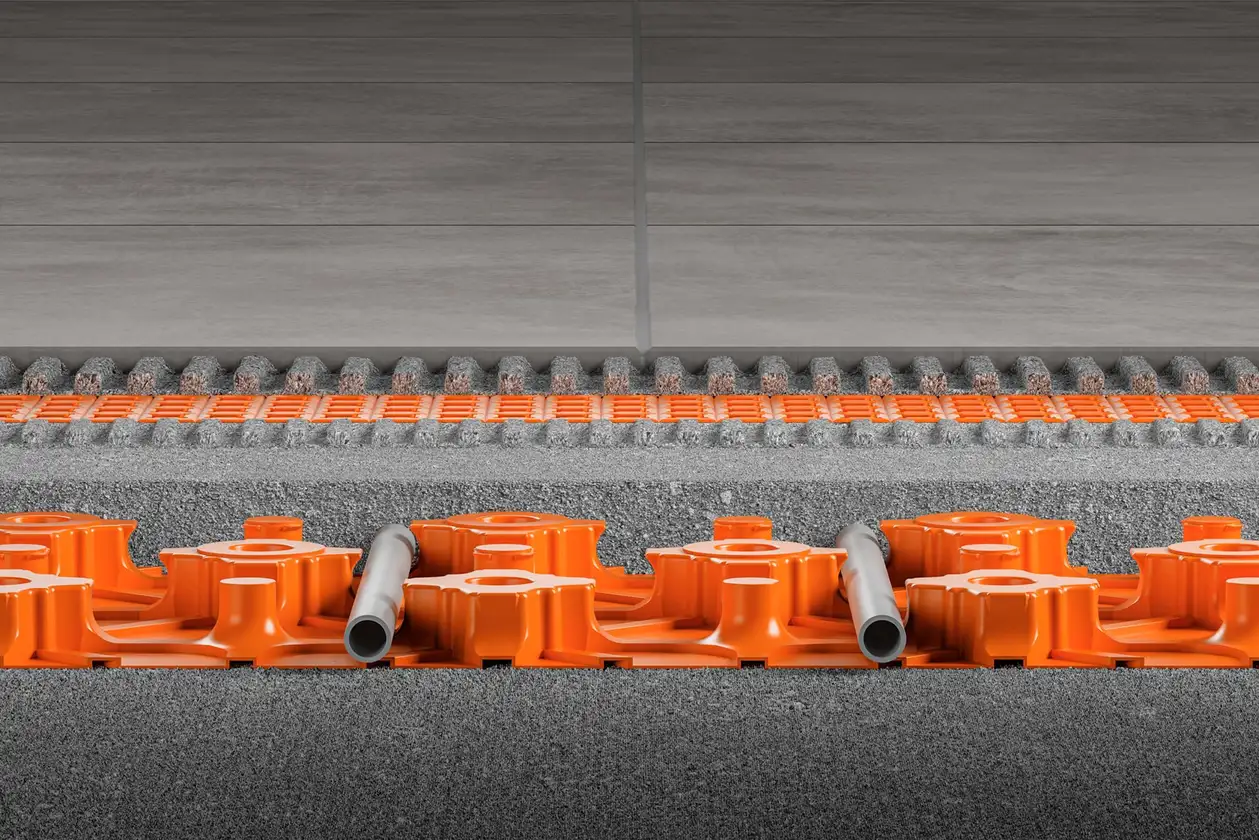

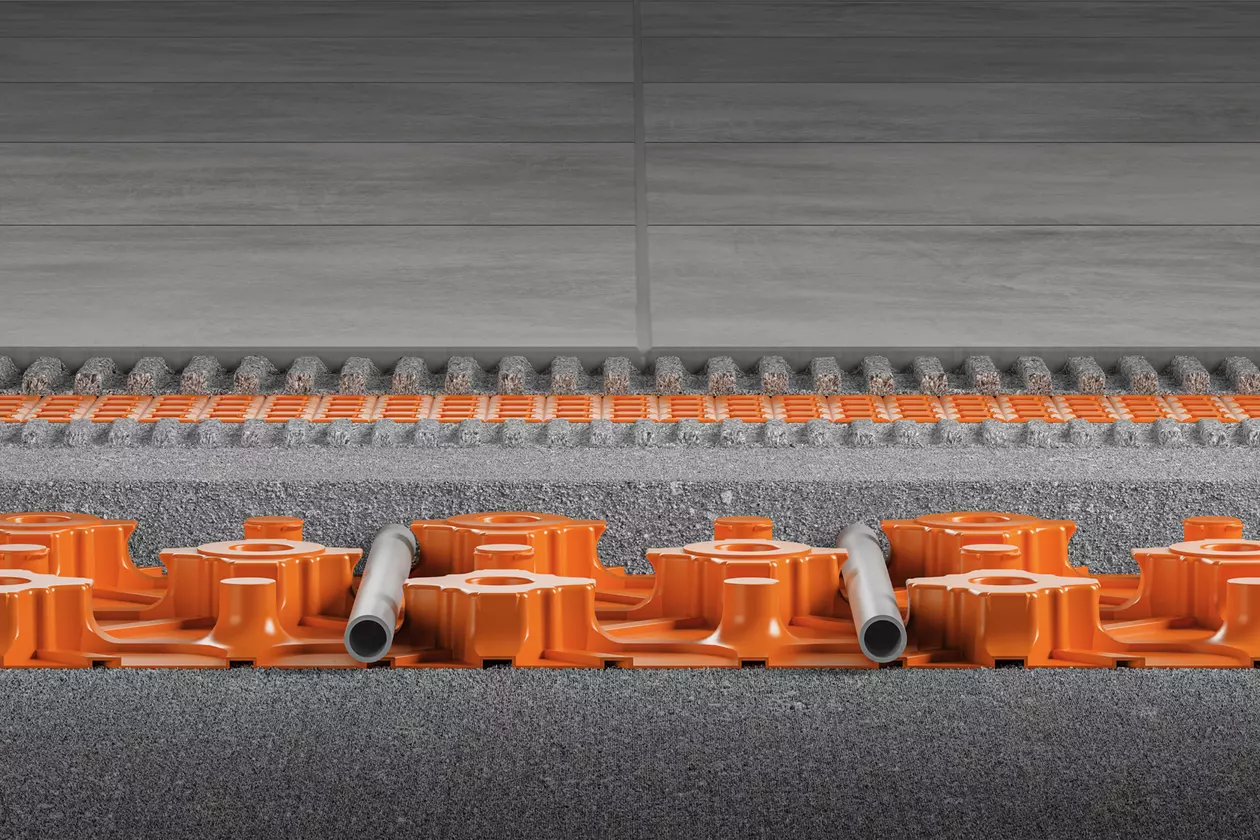

Structure de couches des panneaux à plots Schlüter-BEKOTEC-EN-F avec revêtement céramique gris pierre © Schlueter-Systems

BEKOTEC-EN-F

Structure universelle à utiliser avec ou sans isolation (contre les bruits de chocs). Faible épaisseur, idéale pour les nouvelles constructions et les rénovations.

  • Hauteurs de structure : 31 à 48 mm
    (hors natte de désolidarisation Schlüter®DITRA)
  • Sans isolation, mais combinaison possible avec une isolation
  • Poids par unité de surface à partir de 57 kg/m²
  • Pas de pose 75 mm
  • Puissance de chauffe jusqu’à 100 W/m²
  • Désormais, également autocollant (Peel & Stick)

Le silencieux

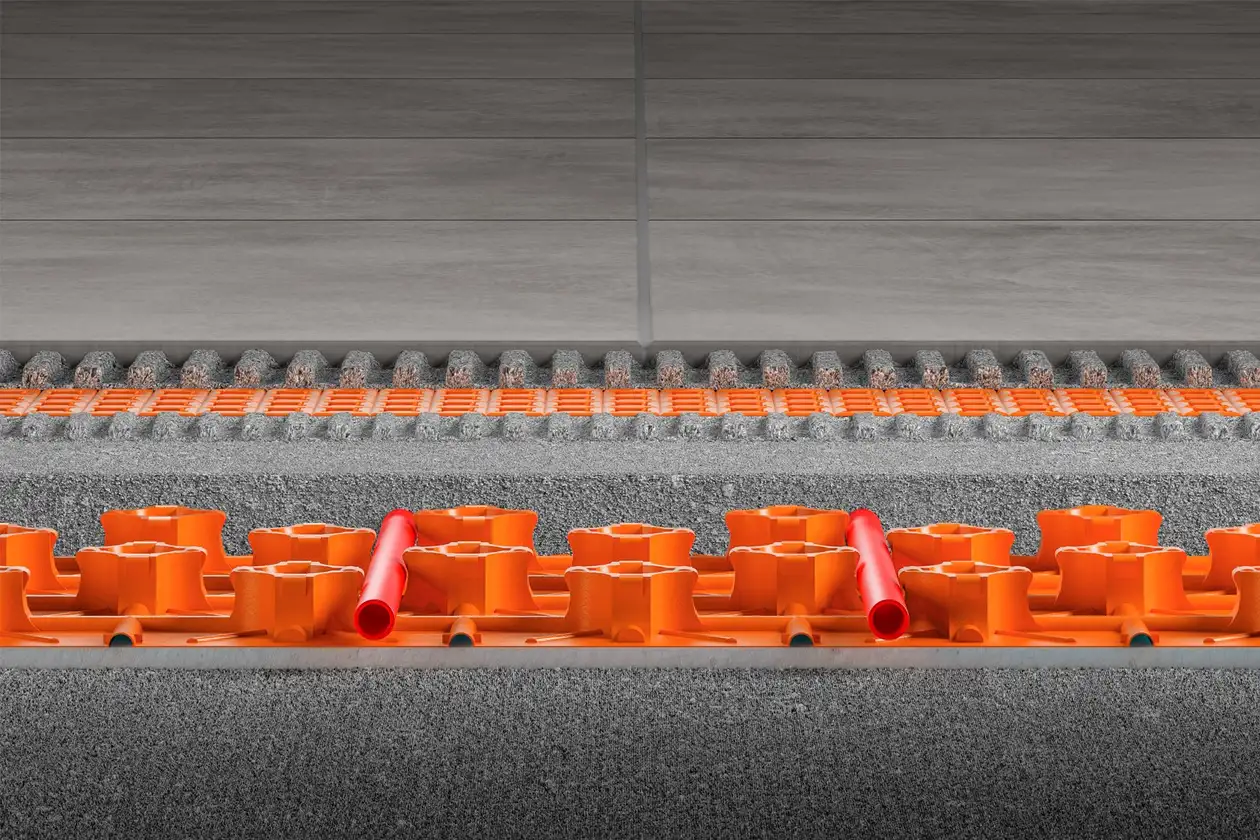

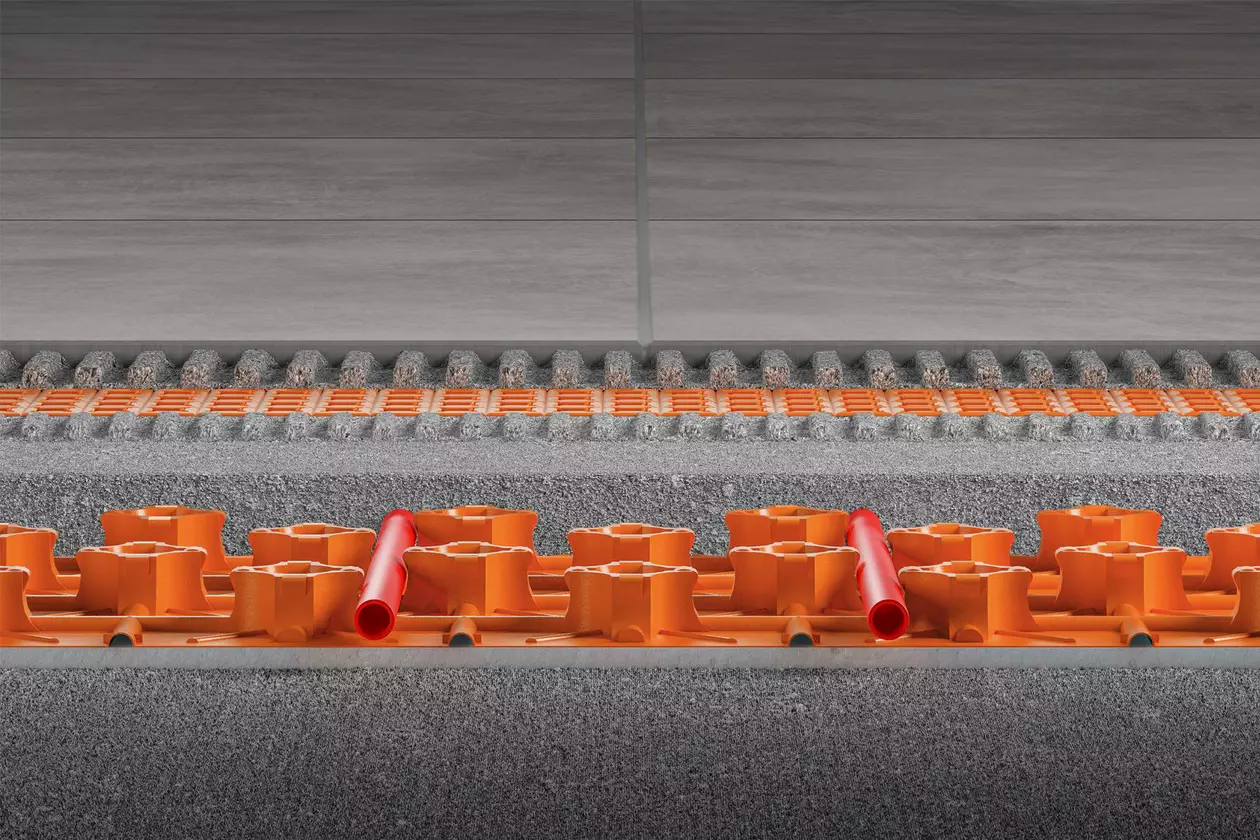

Structure de la chape des panneaux à plots Schlüter-BEKOTEC-EN-FTS avec revêtement céramique gris pierre © Schlueter-Systems

BEKOTEC-EN-FTS

Notre système vous permet d’atteindre une amélioration de l’isolation contre les bruits de chocs jusqu’à 25 dB selon la norme DIN EN ISO 10140-1.

  • Hauteurs de structure : 31 à 43 mm
    (hors natte de désolidarisation Schlüter®DITRA)
  • Isolation phonique intégrée
  • Poids par unité de surface à partir de 52 kg/m²
  • Pas de pose 50 mm
  • Puissance de chauffe jusqu’à 100 W/m²

Le poids léger

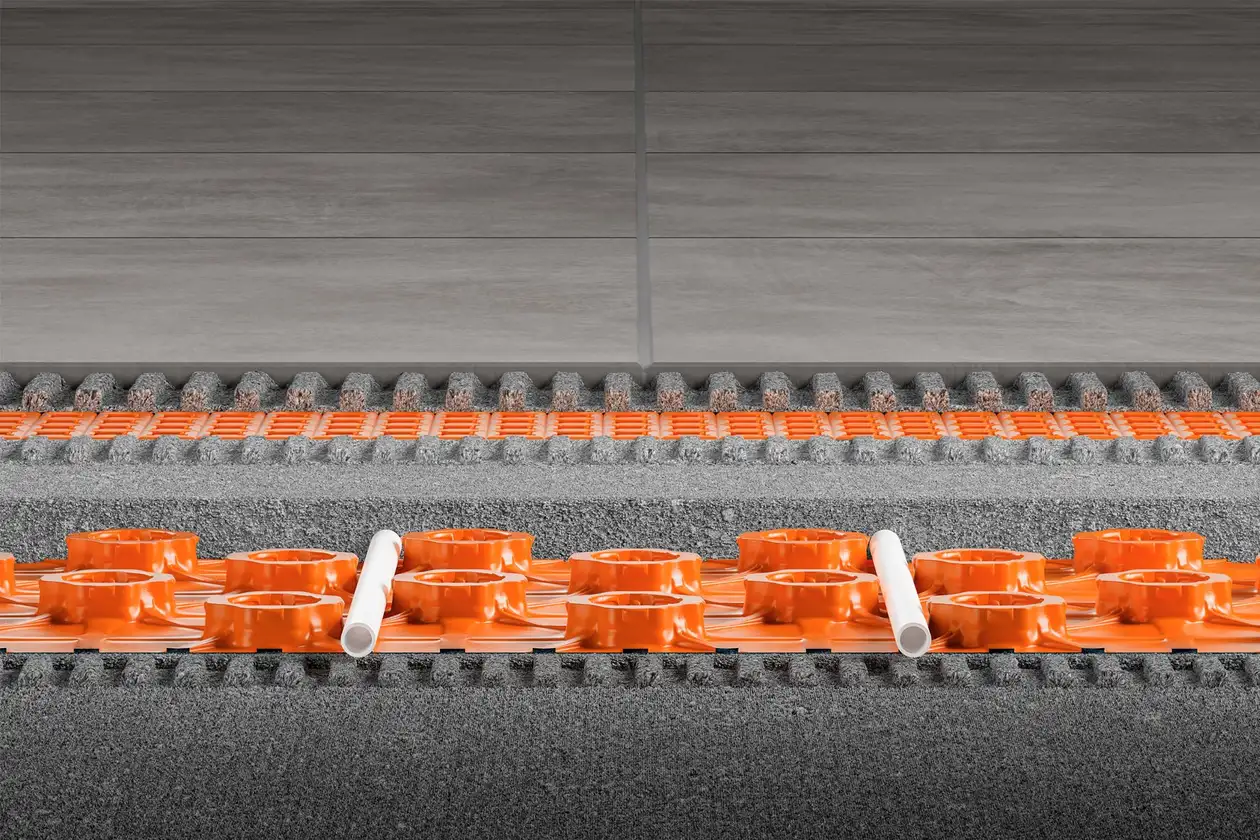

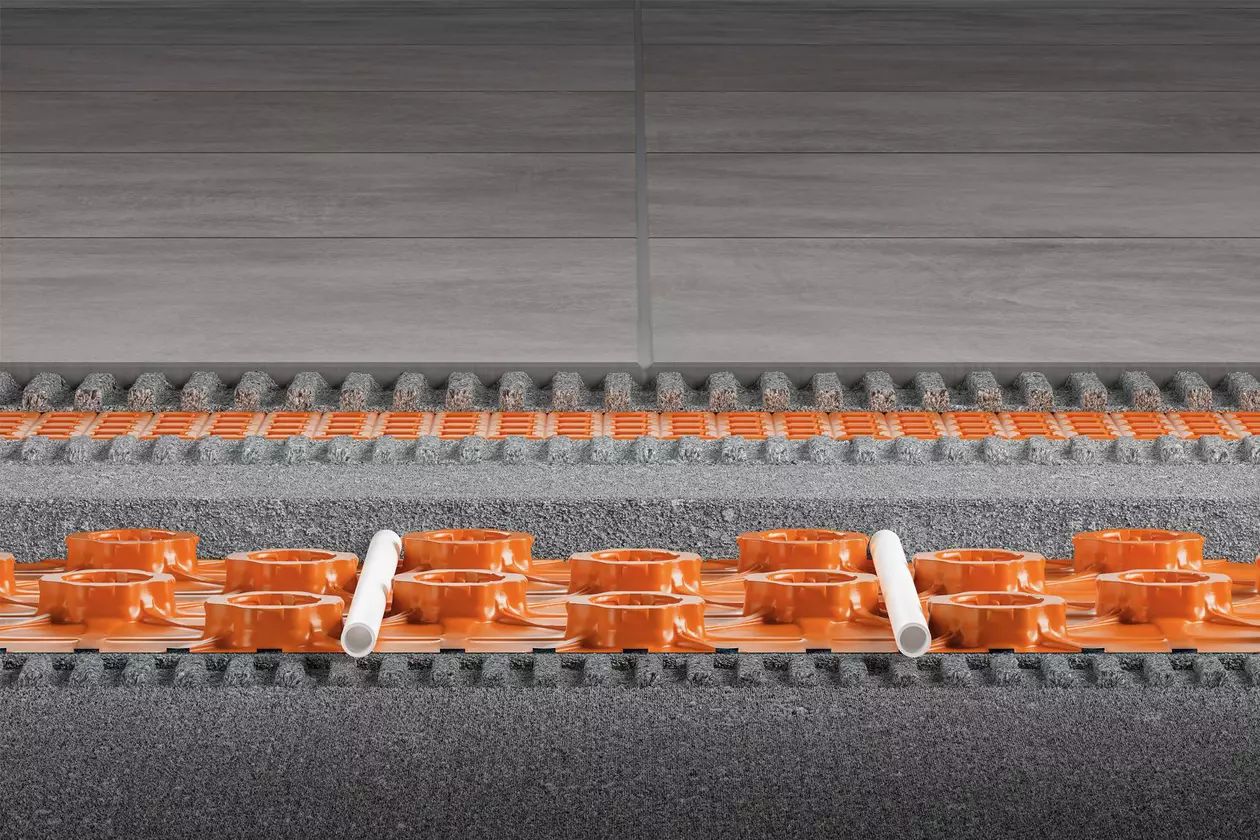

Structure de couches des panneaux à plots Schlüter-BEKOTEC-EN-FK avec revêtement céramique gris pierre © Schlueter-Systems

BEKOTEC-EN-FK

Pour réduire le plus possible le poids du système, optez pour notre structure la plus légère et la plus fine. Pour plus d’informations sur une réduction supplémentaire du poids, n’hésitez pas à nous contacter.

  • Hauteurs de structure : 20 à 27 mm
    (hors natte de désolidarisation Schlüter®DITRA)
  • Collé sur le support
  • Poids par unité de surface à partir de 40 kg/m²
  • Pas de pose 50 mm
  • Puissance de chauffe jusqu’à 100 W/m²
  • Désormais, également autocollant (Peel & Stick)

Exemple de construction : la structure du système avec Schlüter BEKOTEC-THERM

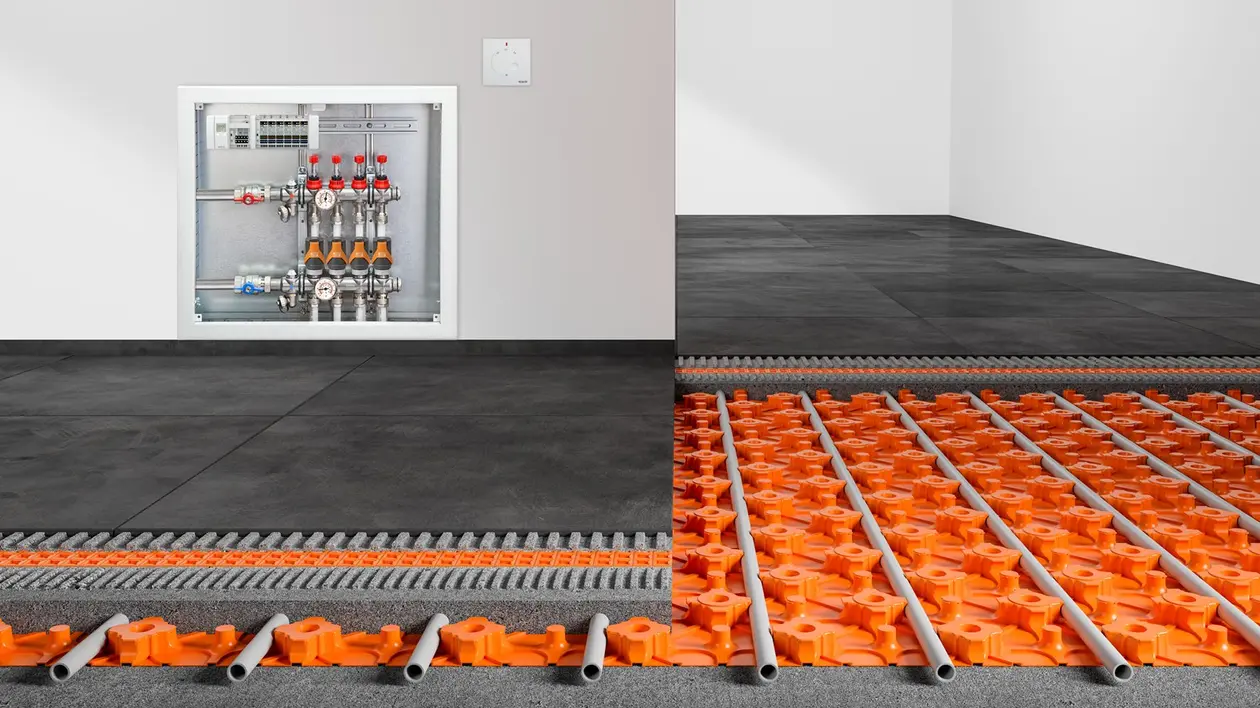

Pièce carrelée avec coupe transversale de la structure du sol, y compris le chauffage au sol et le collecteur sur le mur
12Timer/horloge

12: Timer/horloge

Le timer/horloge en option permet d'abaisser la température de 4 °C en fonction du temps.

11Module de base et de raccordement

11: Module de base et de raccordement

Au module de base " Control " sont raccordés les modules de connexion aussi bien pour les capteurs d'ambiance câblés que pour les capteurs d'ambiance radio, qui alimentent à leur tour en énergie les capteurs d'ambiance et les électrovannes.

10Électrovanne

10: Électrovanne

Les électrovannes régulent le débit de l'eau de chauffage à travers les différents circuits de chauffage au sol et donc la répartition de la chaleur dans les pièces.

9Capteur de température ambiante

9: Capteur de température ambiante

Le régulateur d'ambiante sert de régulateur de température pour le chauffage et le rafraîchissement. Il peut être installé avec câble ou avec commande radio. Une réduction de la température programmée peut être obtenu grâce à l’aide du timer/horloge disponible en option.

8Coffret pour collecteur

8: Coffret pour collecteur

Le coffret encastré prévu pour un set de collecteurs des circuits de chauffage et pour la la technique de régulation peut être soit encastrée dans le mur, soit montée devant le mur.

7Collecteur de circuits de chauffage

7: Collecteur de circuits de chauffage

Le collecteur de circuits de chauffage raccorde le chauffage au sol au générateur de chaleur et répartit la température de départ dans les circuits de chauffage des différentes pièces. Dans le système BEKOTEC-THERM, il est disponible soit en acier inoxydable, soit en plastique renforcé de fibres de verre.

6Revêtement de sol

6: Revêtement de sol

En présence d'une chape en ciment, les carreaux peuvent être posés dès que l'on peut marcher sur la chape. Les joints de fractionnement du revêtement supérieur, nécessaires selon les règles en vigueur, peuvent alors être positionnés indépendamment de la chape. En raison de leur conductivité thermique, les carreaux et la pierre naturelle conviennent parfaitement à la combinaison avec un chauffage au sol.

5Natte de désolidarisation

5: Natte de désolidarisation

La natte de désolidarisation est posée sur la chape chauffante avec de la colle à carrelage ou sous forme de natte autocollante et garantit que la chape et le revêtement de sol peuvent se déplacer indépendamment l'un de l'autre dans la construction. Les tensions dues aux processus de séchage et à la dilatation thermique sont ainsi éliminées et ne se propagent plus dans le revêtement supérieur. À ce stade de la construction, il est également possible de combiner un chauffage au sol électrique pour réguler la température pendant les périodes de transition.

4Chape chauffante

4: Chape chauffante

La chape chauffante est posée dans le système BEKOTEC avec un recouvrement minimum de 8 mm et posée de manière flottante. Étant donné que les tensions se dissipent de manière modulaire via la trame des plots du panneau à plots BEKOTEC, il n'est pas nécessaire de prévoir des joints de dilatation ou des coupes à la truelle dans la chape - à l'exception, par exemple, des séparations entre les bâtiments. De même, une armature de la chape ainsi que des additifs ou des fibres qui augmentent la résistance à la traction par flexion ne sont ni nécessaires ni autorisés par le système.

3Tube de chauffage

3: Tube de chauffage

Tube de chauffage composite à cinq couches en matériau polymère, disponible avec un diamètre de 10, 12, 14 ou 16 mm en fonction de la hauteur de la structure et du panneau à plots.

2Panneau à plots

2: Panneau à plots

Le panneau à plots est posé sur toute la surface et est bordé d'une bande périphérique. Il est disponible en différentes versions, avec ou sans isolation, en fonction de la hauteur de structure souhaitée et du diamètre des tubes de chauffage.

1Support porteur

1: Support porteur

Le support porteur doit

  • répondre aux exigences statiques selon la norme DIN EN 1991 pour supporter la construction du plancher et la charge de trafic prévue,
  • être suffisamment sec pour recevoir le système de construction conformément à la norme DIN 18 560-2 al. 4,
  • disposer d'une surface plane selon la norme DIN 18 202.

Une technique de commande et de régulation innovante pour plus d'efficacité !

Régulation de la température ambiante & commande temporelle

La température de chaque pièce peut être réglée individuellement à tout moment à l'aide de notre régulateur de température de sorte que la température préférée soit atteinte dans les différentes zones de votre maison. De plus, notre chauffage au sol à eau peut être programmé pour s'allumer et s'éteindre à des heures précises grâce à une commande temporelle. Cela est particulièrement efficace, lorsque le logement n'est pas habité pendant la journée.

Systèmes d'auto-apprentissage

Les systèmes d'auto-apprentissage analysent le comportement du chauffage et adaptent automatiquement les réglages de l'installation. Notre électrovanne intelligente BEKOTEC-THERM-EAHB assure de manière fiable un équilibrage hydraulique adaptatif, grâce auquel chaque circuit de chauffage ne reçoit que la quantité d'eau chaude dont il a besoin. Le chauffage est dès lors encore plus efficace et plus confortable.

Smart-Home

BEKOTEC-THERM dispose d'interfaces avec les systèmes Smart-Home les plus courants. Vous pouvez ainsi commander facilement le chauffage par le sol via votre smartphone ou votre tablette.

Combinaison avec des sources d'énergie renouvelable

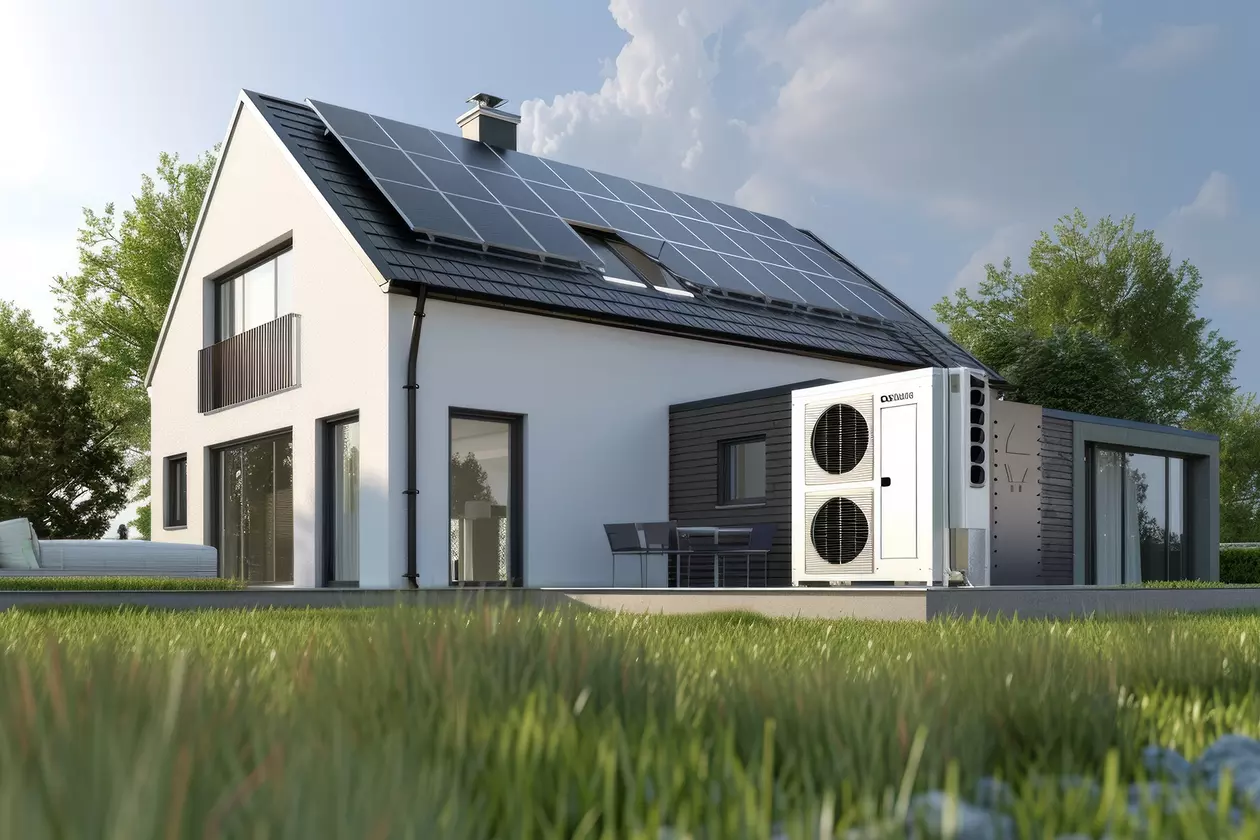

Vue extérieure d'une maison individuelle moderne située dans un cadre de verdure, avec installation solaire et pompe à chaleur © Schlueter-Systems

Compatible avec de nombreuses installations de chauffage

Grâce à nos collecteurs de circuits de chauffage, BEKOTEC-THERM se branche à presque chaque installation de chauffage existante. Leur potentiel d'économie d'énergie est toutefois pleinement exploité lorsqu'ils sont combinés avec des sources d'énergie renouvelables, en particulier les pompes à chaleur et les installations solaires.

Pompes à chaleur et Schlüter-BEKOTEC-THERM

Grâce aux basses températures de départ, les chauffages par le sol sont idéaux pour fonctionner avec des générateurs de chaleur écologiques et renouvelables comme les pompes à chaleur. Les basses températures de départ de BEKOTEC-THERM entraînent :

  • Une réduction de l'alimentation électrique pour faire fonctionner la pompe à chaleur
  • Une amélioration du COP (coefficient de performance), d’où un meilleur rendement énergétique sur l’ensemble de la période de chauffage
  • Un amortissement plus rapide
  • Faibles frais d'exploitation à long terme

Technique solaire et Schlüter-BEKOTEC-THERM

Chaque degré de température de fonctionnement en moins permet d’augmenter le rendement annuel d’une installation solaire intégrée à un système de chauffage. Grâce aux températures de départ plus basses de BEKOTEC-THERM, l'installation solaire peut donc être utilisée beaucoup plus longtemps pour chauffer les pièces que cela n'est possible avec les chauffages conventionnels par radiateurs. Le chauffage du bâtiment peut donc être couvert ou soutenu par une installation solaire de taille appropriée, même les jours d'hiver ensoleillés.

Caractéristiques techniques des panneaux à plots BEKOTEC

Caractéristiques techniques du système BEKOTEC-EN BEKOTEC-EN-F BEKOTEC-EN-F-PS BEKOTEC-EN-FTS BEKOTEC-EN-FK BEKOTEC-EN-FK-PS
Hauteur du système en mm (avec Schlüter®DITRA) 57–74 36–53 36–53 36–48 25–32 25–32
Hauteur du panneau à plots en mm 44 23 23 18 + 5 12 12
Recouvrement de la chape en mm 8–25 8–25 8–25 8–20 8–15 8–15
Diamètres de tubes en mm 16 14 14 / 16 12 10 10
Pas de pose en mm 75–300 75–300 75–300 50–300 50–300 50–300
Longueurs de tubes de chauffage en m/m² 13,33–3,33 13,33–3,33 13,33–3,33 20–3,33 20–3,33 20–3,33
Puissance max. de chauffe W/m²
(temp. ambiante 20 °C/temp. départ 40 °C)
140–40 130–40 130–40 / 140–40 145–30 145–30 145–30
Poids par unité de surface min. en kg/m² 57 57 57 52 40 40
Volume de chape min. en l/m² 28,5 28,5 28,5 26 20 20
Charge utile max. en kN/m² jusqu’à 5 jusqu’à 5 jusqu’à 5 jusqu’à 5 jusqu’à 5 jusqu’à 5



Questions fréquentes concernant BEKOTEC-THERM et le système BEKOTEC

Oui, en exclusivité chez Schlüter-Systems. Nous sommes le seul fabricant à fournir une garantie de 5 ans pour l'ensemble du système. Cette garantie porte sur la construction de la chape, y compris l'absence de fissures dans le revêtement supérieur (par exemple pour les carreaux de céramique et les dalles en pierre naturelle).

Que dois-je faire pour profiter de la garantie ?

Les composants dans la chape doivent provenir de Schlüter. C'est-à-dire que le panneau à plots pour la chape, la bande périphérique, le tube de chauffage ainsi que le profilé périphérique Schlüter®Dilex-EK / RF doivent être installés.

Le format minimum est de 5 x 5 centimètres. Cependant, Schlüter-BEKOTEC-THERM ne prescrit aucune taille maximale. Ainsi, même les grands formats de 1,5 x 3 mètres, par exemple, peuvent être posés.

La valeur de compressibilité (CP) de tous les composants installés sous le système BEKOTEC doit être inférieure à 3 mm.

La température des tubes de chauffage ne doit pas, de manière continue, dépasser 45 °C pour les chapes en asphalte coulé et 55 °C pour les chapes en sulfate de calcium et en ciment.

Oui ! Bien que nous conseillions l'utilisation de carreaux ou de pierres naturelles puisque ces revêtement ont une faible résistance thermique, la plupart des autres revêtements peuvent être posés en combinaison avec un chauffage au sol. Les revêtements souples (linoléum, liège, PVC, vynil) ainsi que le parquet et le stratifié peuvent être mis en œuvre sur notre système. Beaucoup de fabricants proposent des revêtements de sol spécialement conçus pour un emploi au-dessus d'un chauffage au sol.

Oui ! Grâce au faible poids et à la faible hauteur de structure du système, notre chauffage au sol se prête parfaitement aux travaux de rénovation. Si une protection à l'eau du sol était nécessaire, celle-ci peut être réalisée sans grands frais supplémentaires à l'aide des composants de système Schlüter-DITRA

Notre service technique vous apportera l'aide nécessaire pour adapter la construction du sol. De plus, nous pouvons vous recommander des artisans du système Schlüter spécialement formés dans votre région. Prenez simplement contact avec nous !

Quelle chape pour Schlüter-BEKOTEC ?

Pour réaliser une chape avec le système Schlüter-BEKOTEC, il n'est pas nécessaire de recourir à des chapes spéciales onéreuses - il est possible d'utiliser des chapes courantes de qualité CT/CA C20-C35 / F4 max. F5 sans armature, qui peuvent être réalisées avec une pompe à chape ou un malaxeur à chute libre. Les chapes fluides sont possibles, tout comme les chapes à mettre en œuvre à l'état humide.
