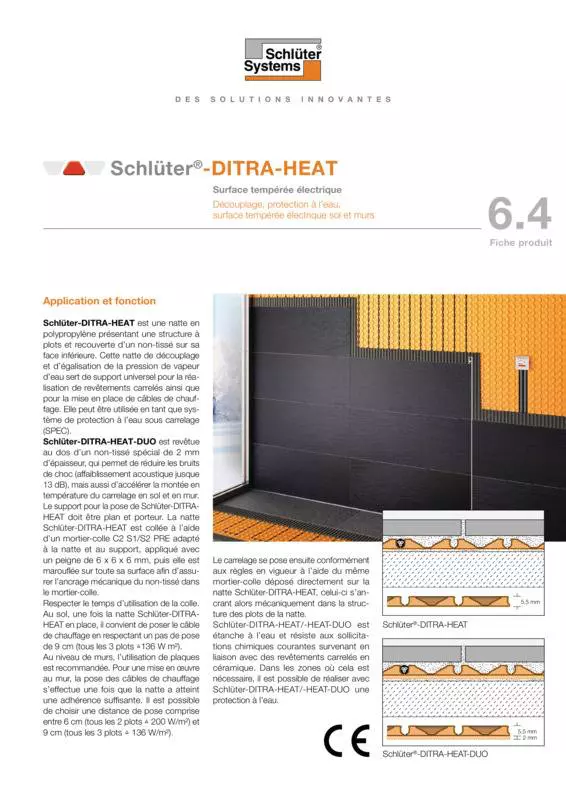

Schlüter-DITRA-HEAT est une natte en polypropylène présentant une structure à plots en queue d’aronde et dotée d'un support non-tissé.

Elle sert de support universel pour la réalisation de revêtements carrelés, assure les fonctions de désolidarisation, d'étanchéité composite et d'égalisation de la pression de vapeur, et permet la mise en place des câbles de chauffage électrique.

Le support sur lequel est posé le DITRA-HEAT doit être plan et porteur. La natte DITRA-HEAT est collée a l’aide d’un mortier-colle adapté à la natte et au support et appliquée avec une spatule crantée de 6 x 6 x 6 mm sur le support puis elle est marouflée sur toute sa surface afin d’assurer l’ancrage mécanique du non-tissé dans le mortier-colle. Il convient de tenir compte du temps ouvert de la colle.

Au sol, une fois la natte Schlüter-DITRA-HEAT en place, il convient de poser le câble de chauffage en respectant un pas de pose de 9 cm (tous les 3 plots).

Pour une mise en œuvre au mur, la pose des câbles de chauffage s'effectue une fois que la natte a atteint une adhérence suffisante. Il est possible de choisir un pas de pose compris entre 6 cm (tous les 2 plots) et 9 cm (tous les 3 plots) (pour plus d'informations, voir la fiche technique 6.4 à la page 7, disponible sur notre site Web).

Au niveau de murs, l'utilisation des nattes est recommandée.

Le carrelage se pose ensuite conformément aux règles en vigueur à l’aide du même mortier-colle déposé directement sur la natte DITRA-HEAT, celui-ci s’ancrant alors mécaniquement dans la structure des plots de la natte.

DITRA-HEAT est étanche à l'eau et résiste aux principales sollicitations chimiques auxquelles sont exposés les revêtements carrelés. Dans les zones où cela est nécessaire, il est possible de réaliser avec DITRA-HEAT une étanchéité.

Récapitulatif des fonctions :

a) Désolidarisation

DITRA-HEAT permet de désolidariser le revêtement du support et de neutraliser ainsi les tensions résultant des différences de dilatation entre le support et le revêtement carrelé. Les fissures du support sont pontées et ne se transmettent pas au revêtement carrelé.

b) Étanchéité

DITRA-HEAT est une natte en polypropylène présentant une valeur relativement élevée d'étanchéité à la diffusion de la vapeur d'eau. DITRA-HEAT peut être utilisé pour créer une étanchéité collée testée avec le revêtement de carreaux lorsqu'il est correctement appliqué au niveau des joints, des raccords muraux et des raccords aux composants de l'installation.

DITRA-HEAT satisfait à la norme d'étanchéité DIN 18534 qui est en vigueur en Allemagne. Classes d’exposition à l’eau : W0-I à W3-I*. DITRA-HEAT dispose également d’un agrément technique général (abP, procédure d’homologation imposée en Allemagne).

Classe de sollicitation par l’humidité selon l’agrément technique général : 0 - B0 ainsi que A.

DITRA-HEAT dispose, conformément à la directive ETAG 022 (étanchéité composite), d'un agrément technique européen (ETA, European Technical Assessment) et arbore le marquage CE.

Pour les zones où les travaux doivent être réalisés en conformité avec l'agrément technique général, il convient d'utiliser exclusivement des mortiers-colle testés en liaison avec le système. Les mortiers-colle et les certificats d’essai correspondants peuvent être obtenus à l’adresse indiquée dans cette fiche technique.

DITRA-HEAT protège ainsi le support des éventuelles dégradations dues à la pénétration d'humidité et de substances agressives.

* Avec agrément technique général abP et/ou conformément à ETA selon ETAG 022. Pour plus d'informations sur l'utilisation et l'installation, veuillez contacter notre service technique.

c) Répartition des charges

Les carreaux posés sur DITRA-HEAT doivent présenter un format minimal de 5 cm x 5 cm et une épaisseur minimale de 5,5 mm. DITRA-HEAT évacue directement dans le support, via le fond des cavités remplies de mortier en couche mince, les charges de trafic qui agissent sur le carrelage. Les revêtements carrelés posés sur DITRA-HEAT supportent donc une charge élevée. Pour des charges de passages élevées (par ex. zones à usage commercial ou professionnel) ou pour de fortes charges ponctuelles prévisibles (par ex. piano à queue, transpalettes, systèmes de rayonnage), les carreaux doivent présenter une épaisseur et une stabilité à la pression suffisantes pour l'usage prévu. Observer les indications et les épaisseurs de carreaux applicables en Allemagne conformément à la fiche technique ZDB « Revêtements de sol céramiques à résistance mécanique élevée »

Dans les zones fortement sollicitées, les carreaux doivent être entièrement noyés dans le mortier-colle.

Les impacts avec des objets durs sont à éviter pour les revêtements céramiques. Les carreaux doivent présenter un format minimal de 5 x 5 cm et une épaisseur minimale de 5,5 mm.

d) Adhérence

DITRA-HEAT assure une bonne adhérence du carrelage au support grâce à l’ancrage du non-tissé dans le mortier-colle, et à l’ancrage mécanique du mortier-colle dans les cavités carrées contre-dépouillées. DITRA-HEAT peut être mise en œuvre au sol et au mur.

Supports pour Schlüter-DITRA-HEAT

Les supports sur lesquels DITRA-HEAT doit être posé doivent toujours être contrôlés quant à leur planéité, leur capacité de charge, leur propreté et leur compatibilité. Éliminer de la surface toutes les substances susceptibles de nuire à l’adhérence. Les irrégularités, les différences de niveau ou les flaches dans le support doivent être nivelées avant la pose de DITRA-HEAT.

Afin de garantir l'efficacité du sol tempéré électrique, nous conseillons la mise en place d'une isolation thermique en cas de pose au-dessus de locaux non chauffés ou non-isolés.

Pour ce faire, il est recommandé d’utiliser un panneau Schlüter-KERDI-BOARD de 5 mm (voir fiche technique 12.1) en tant que sous-couche isolante ou d’utiliser DITRA-HEAT-DUO pour accélérer la montée en température du carrelage.

Béton

Le béton subit un processus complexe de retrait, entraînant une déformation. Le béton et le béton précontraint peuvent, en outre, subir des tensions créées par la dilatation du béton.

L’utilisation de Schlüter-DITRA-HEAT permet d’absorber les tensions qui apparaissent entre le béton et le revêtement carrelé. Toutefois il convient d’attendre le temps de séchage conforme aux règles en vigueur.

Chapes en ciment

Selon les règles en vigueur, les chapes en ciment doivent être âgées d'au moins 28 jours et présenter une humidité résiduelle inférieure à 2 % avant la pose du carrelage.

Les chapes flottantes et chauffantes ont néanmoins tendance à se déformer ou fissurer en raison des sollicitations et changements de température. Toutefois, DITRA-HEAT permet de poser les carreaux dès que la chape est accessible à la marche sans attendre son séchage complet.

Les éventuelles fissuration et déformations ultérieures de la chape sont neutralisées par DITRA-HEAT et ne sont pas transmises dans le revêtement carrelé.

Chapes en sulfate de calcium

Selon les règles en vigueur, les chapes en sulfate de calcium (chapes anhydrites) doivent présenter une humidité résiduelle inférieure ou égale à 0,5 % lors de la pose du carrelage. La mise en œuvre de DITRA-HEAT permet de poser un revêtement carrelé dès que l’humidité résiduelle est inférieure ou égale à 2 %.

Si nécessaire, la surface de la chape devra être traitée conformément aux normes en vigueur et aux recommandations du fabricant (ponçage, application d’un primaire). Le collage de la natte DITRA-HEAT peut être effectué avec des mortiers-colles à prise hydraulique ou d'autres mortiers-colles appropriés. La chape est ainsi protégée contre toute pénétration d'humidité. Les chapes en sulfate de calcium sont sensibles à l’humidité et doivent être protégées contre toute pénétration d’eau.

Chapes chauffantes

DITRA-HEAT peut également être posée sur des chapes chauffantes selon les instructions ci-dessus (ciment, sulfate de calcium). En utilisant le DITRA-HEAT, la construction du revêtement peut être chauffée 7 jours seulement après la fin des travaux. Partant d’une température de départ chaudière de 25 °C, la température peut être augmentée de 5°C maximum par jour jusqu’à atteindre la température d’utilisation maximale de 40 °C.

Nota : le montage de DITRA-HEAT au-dessus de chapes chauffantes permet, grâce au régulateur avec sonde, de réaliser un sol tempéré personnalisé des zones souhaitées, indépendamment du chauffage principal. Ce dernier peut ainsi être totalement arrêté pendant les demi-saisons.

De plus, les charges de pointe peuvent également être couvertes par DITRA-HEAT.

(DITRA-HEAT-DUO ayant une barrière thermique, elle est déconseillée sur des chapes chauffantes.)

Revêtements de sol PVC

Les surfaces doivent systématiquement être porteuses et permettre - directement ou après traitement préliminaire - l’adhérence d’un mortier-colle approprié dans lequel le non-tissé de DITRA-HEAT puisse s’ancrer. La compatibilité entre la colle, le support et DITRA-HEAT doit être contrôlée au préalable.

Panneaux d’aggloméré et de contreplaqué

Ces matériaux sont soumis à des déformations importantes causées par les variations de l’humidité atmosphérique. Pour cette raison, il convient d’utiliser des panneaux d’aggloméré ou de contreplaqué avec traitement hydrofuge.

Ces panneaux peuvent être utilisés comme support mural ou au sol, en intérieur uniquement.

L'épaisseur des panneaux doit être choisie de manière à garantir une stabilité dimensionnelle suffisante en combinaison avec une sous-structure appropriée.

La fixation doit être assurée en vissant à des distances suffisamment faibles. Les joints doivent être réalisés avec un assemblage à rainure et languette et doivent être collés. Respecter un joint périphérique d’environ 10 mm.

DITRA-HEAT permet de neutraliser les tensions résultant des différences de dilatation entre le support et le revêtement carrelé, et de protéger le support contre toute pénétration d’eau.

Planchers en bois

Si les planchers en bois sont suffisamment porteurs, correctement vissés et présentent un assemblage à rainure et languette, la pose directe de revêtements céramiques est possible. Avant la pose de la natte DITRA-HEAT, le support en bois doit se trouver à son point d’équilibre d’humidité.

Si le support n’est pas suffisamment porteur, il est envisageable de poser une couche supplémentaire de panneaux d’aggloméré ou de contreplaqué. Les irrégularités du sol doivent être préalablement compensées par des mesures appropriées.

Maçonnerie / Supports mixtes

Une maçonnerie à joints pleins en briques, en grès calcaire, en pierres liées au ciment, en béton cellulaire ou en matériaux similaires convient en principe comme support pour la natte DITRA-HEAT. Les inégalités doivent être préalablement compensées.

En particulier lors de rénovations, de transformations ou d’extensions, les supports se composent souvent de différents matériaux (maçonnerie mixte) qui ont tendance à se fissurer aux jonctions,en raison des différences de déformations. DITRA-HEAT empêche que les tensions et les fissures ainsi créées ne se transmettent dans le revêtement carrelé.

Enduits / Briques de plâtre

Les supports en plâtre doivent être préalablement contrôlés. Ils doivent être secs, et leur surface doit, le cas échéant, recevoir un primaire. Le collage de la natte DITRA-HEAT peut être effectué avec des mortiers-colles à prise hydraulique ou d'autres mortiers-colle appropriés.

1. Le support doit être porteur, plan et exempt de composants empêchant l’adhérence. Les éventuelles reprises nécessaires doivent être réalisées avant la pose de la natte DITRA-HEAT.

2. Le choix du mortier-colle pour la pose de DITRA-HEAT dépend de la nature du support.

   Le mortier-colle doit adhérer sur le support et s’ancrer mécaniquement dans le non-tissé de la natte DITRA-HEAT. Pour la plupart des supports, il est possible d’utiliser un mortier-colle à prise hydraulique. Dans ce cas, il est préférable de préparer le mortier-colle avec une consistance fluide. Il convient, le cas échéant, de contrôler la compatibilité entre les matériaux. Pour les revêtements d'une longueur ≥ 30 cm, nous recommandons d'utiliser un mortier-colle à liaison aqueuse cristalline pour un durcissement et un séchage plus rapides du mortier.

3. Le mortier-colle est déposé sur le support à l’aide d’un peigne de 6 x 6 x 6 mm. Pour une meilleure adhérence lors du collage au sol comme au mur, il est possible de déposer une couche de contact au dos de DITRA-HEAT.

4. Les lés de DITRA-HEAT préalablement découpés sur mesure sont ensuite posés sur toute leur surface (non-tissé en-dessous) dans le mortier-colle, puis immédiatement marouflés à l’aide d’une taloche ou d’un rouleau, en veillant à travailler dans un seul sens. Respecter le temps ouvert de la colle. Lors de la pose de rouleaux, il est conseillé d'orienter précisément la natte DITRA-HEAT dès la pose, et de la placer en le tendant légèrement.

   Les rainures de découpe Easycut réduisent l’effet mémoire de forme. Pour faciliter l'emploi au niveau des murs, l'utilisation des nattes y est recommandées. Les lés ou les nattes sont posés bord à bord.

5. Afin d’éviter tout risque de dégradation ou de décollement de la natte DITRA-HEAT lors de la pose des carreaux, il est recommandé de la protéger à l’aide de planches (en particulier au niveau du point de stockage et lors du transport des matériaux).

   Utilisation de composants électriques Schlüter-DITRA-HEAT-E (respecter la fiche technique 6.6)

   Pose des câbles de chauffage

6. Pour une utilisation au sol, la pose du câble de chauffage peut être réalisée à l’aide d’une spatule ou d'un rouleau, immédiatement après le collage de la natte de découplage DITRA-HEAT.

   Pour une mise en œuvre au mur, la pose des câbles de chauffage s'effectue une fois que la natte a atteint une adhérence suffisante.

   Les câbles de chauffage ne doivent pas se toucher ou se croiser.

7. Une découpe sur la natte doit être prévue dans la zone de l’extrémité du câble chauffant.

   Nota : vérifier la résistance des sondes avant de les noyer dans le mortier-colle à l'aide de l’ohmmètre Schlüter-DITRA-HEAT-E-CT et comparer les valeurs avec celles figurant dans le guide fourni avec le régulateur.

8. La transition entre le câble de chauffage et le câble de raccordement (ou de liaison froide) est identifiée par une étiquette, comme représentée sur la photo, assortie du marquage « Connection/Connexion ». De plus, sur le câble de raccordement figure l’inscription « COLD/FROID ». Ce câble de liaison froide de 4 mètres se raccorde directement au régulateur. Il peut être raccourci jusqu’à 1 mètre (au mur) ou 1,50 mètre (au sol) avant la transition froid-chaud. Il est interdit de raccourcir le câble chauffant.

   Seul un électricien agréé est habilité à réaliser l’installation électrique (EN 60335-1).

   Nota : pour en savoir plus sur l’installation des sondes et des câbles chauffants ainsi que sur l’installation et le réglage du régulateur de température, veuillez consulter les instructions fournies avec le câble chauffant ou le régulateur de température et la fiche produit 6.6 Schlüter DITRA-HEAT-E.


   Mise en œuvre de revêtements céramiques :

9. Après la pose et le contrôle du câble de chauffage comme décrit dans les instructions de montage DITRA-HEAT-E (jointes aux câbles), les carreaux peuvent être mis en œuvre. Les plots et l’espace entre les plots de la natte doivent être entièrement remplis de mortier-colle à l’aide du côté lisse du peigne ou d’une lisseuse. Étaler ensuite sans attendre une nouvelle gâchée de colle à l’aide de la partie crantée du peigne dont la taille aura été choisie en fonction du carreau. Tenir compte du temps ouvert du mortier-colle.

10. Pour les joints de fractionnement, les joints périphériques et les joints de liaison, il convient de respecter les règles en vigueur.

Nota : Le mortier-colle et le revêtement utilisés en liaison avec DITRA-HEAT doivent être adaptés au domaine d'application prévu et satisfaire aux normes en vigueur. La première mise en chauffe de DITRA-HEAT-E doit avoir lieu au plus tôt 7 jours après l'achèvement de la construction du revêtement.

Mise en œuvre de revêtements non céramiques :

La natte DITRA-HEAT permet la mise en œuvre de revêtements non céramiques, par ex. le parquet, le vinyle, le PVC ou autres, aussi bien en pose flottante avec isolation acoustique qu’en pose collée. La résistance thermique du revêtement de finition (avec ou sans sous-couche) doit être inférieure ou égale à 0,15m²K/W. Veuillez respecter les indications du fabricant du revêtement considéré.

Nous vous recommandons de consulter notre service technique avant toute mise en œuvre d’un revêtement non céramique combiné à une natte DITRA-HEAT.

• La mise en œuvre de la natte DITRA-HEAT, ainsi que celle du câble chauffant, doit être effectuée comme indiqué ci-dessus.
• Appliquer sur toute la surface un enduit d'égalisation et de lissage à faible tension, adapté au chauffage par le sol électrique, de manière à ce que les espaces entre les plots, le câble chauffant et les raccords soient entièrement remplis ou entourés.
• Faire un ragréage d’une épaisseur de 5 mm minimum au-dessus des plots pour noyer complètement les câbles de chauffage. Nous recommandons un recouvrement de 8 à 10 mm afin de faciliter le remplissage des cavités et d'obtenir la planéité requise. Ce recouvrement permet une meilleure répartition des charges et de la chaleur en cas de pose de revêtements souples (moquette par ex.).
• Veiller à respecter les temps de séchage du ragréage avant la mise en œuvre du revêtement de sol (se référer aux prescriptions du fabricant).

Nota :
Choisir la fonction « sol souple » sur les régulateurs numériques Schlüter-DITRA-HEAT-E de façon à limiter la température du sol à 28 °C. Respecter les températures indiquées par le fabricant du revêtement si celles-ci diffèrent de nos indications.

Remarque relative à l'installation murale de DITRA-HEAT :

Afin de mieux repérer la zone murale tempérée (pour ne pas percer par inadvertance dans le câble de chauffage), nous recommandons de la délimiter visuellement à l’aide de profilés Schlüter (pour plus de détails, voir la fiche technique 6.4 à la page 4, disponible sur notre site Web).

Pour des surfaces murales chauffées ≥ à 3 m, la largeur des joints entre revêtement ou des joints périphériques devra être adaptée aux normes en vigueur.

Protection à l'Eau sous Carrelage (SPEC) avec Schlüter-DITRA-HEAT

Dans le cas d’une mise en œuvre dans les règles de l’art au niveau des joints des nattes et des raccordements aux murs et aux éléments fixes, il est possible de réaliser avec Schlüter- DITRA-HEAT une protection à l’eau sous carrelage (SPEC).

DITRA-HEAT dispose d’un agrément technique général (abP, procédure d’homologation imposée en Allemagne) et arbore le label Ü.

Classe de sollicitation à l'humidité selon abP : 0 - B0 et A.

DITRA-HEAT dispose, conformément à la directive ETAG 022 (étanchéité composite), d'un agrément technique européen (ETA, European Technical Assessment) et arbore le marquage CE.

Classe de sollicitation à l'humidité selon ETAG 022 : A

Pour les zones où les travaux doivent être réalisés en conformité avec l'agrément technique général, il convient d'utiliser exclusivement des mortiers-colle testés en liaison avec le système.

Les mortiers-colle et les certificats d’essai correspondants peuvent être obtenus à l’adresse indiquée dans cette fiche technique.

DITRA-HEAT protège ainsi la structure sous-jacente contre les dégradations dues à la pénétration d’humidité et de substances agressives. Les pontages des lés sont effectués à l'aide de la bande Schlüter-KERDI-KEBA de 12,5 cm de large collée avec la colle étanche Schlüter-KERDI-COLL-L.

Le traitement des liaisons sol/murs sera réalisé à l’aide de la bande KERDI-KEBA de largeur adaptée collée avec Schlüter-KERDI-COLL-L. Le recouvrement des bandes d’étanchéité ne doit pas être inférieur à 5 cm de chaque côté de la jointure ou de l'angle. De même, les raccordements aux éléments fixes, p. ex. les portes ou les fenêtres en bois ou en PVC peuvent être réalisés dans les règles de l’art avec KERDI-KEBA.

Pour ce faire, appliquer tout d’abord Schlüter-KERDI-FIX sur les surfaces de collage des éléments fixes. Coller ensuite sur toute sa surface la largeur restante avec KERDI-COLL-L sur DITRA-HEAT.

La compatibilité de KERDI-FIX avec le matériau correspondant des éléments fixes doit être contrôlée. DITRA-HEAT doit être découpée au niveau des joints de mouvements ou des joints de structure existants, et le pontage des lés doit être réalisé avec Schlüter-KERDI-FLEX en pose collée. Les câbles de chauffage ne doivent pas être posés au-dessus de joints de dilatation ou de retrait.

Celle-ci peut également être utilisée en périphérie, pour les liaisons sol/murs. Une autre solution consiste à utiliser KERDI-KEBA en formant une boucle appropriée.

Remarque concernant les évacuations au sol :
Schlüter-KERDI-DRAIN et Schlüter-KERDI-LINE sont des systèmes d’évacuation spécialement conçus pour le raccordement à des étanchéités composites. Au niveau des évacuations de sol, les collerettes Schlüter®-KERDI permettent une mise en œuvre rapide et fiable de DITRA-HEAT.

Régulateur :
Les câbles de chauffage du système DITRA-HEAT doivent uniquement être utilisés en liaison avec les régulateurs DITRA-HEAT-E.

Schlüter-DITRA-HEAT est une natte en polypropylène présentant une structure à plots en queue d’aronde et une trame de découpe Easycut. Sa face inférieure est revêtue d’un non-tissé blanc. La hauteur de la structure à plots est d'env. 5,5 mm.

Le polypropylène n’étant pas stable aux U.V. à long terme, une exposition au soleil longue et intensive doit être évitée.

Propriétés des matériaux et domaines d’application

DITRA-HEAT est imputrescible et permet d’absorber les tensions entre le support et le revêtement carrelé sans les transmettre au revêtement. Elle résiste par ailleurs dans une large mesure à l’action des solutions aqueuses, des sels, des acides et des bases, à de nombreux solvants organiques, aux alcools et aux huiles. La résistance aux sollicitations spécifiques devra être considérée au cas par cas, en fonction de la concentration, de la température et de la durée d'exposition prévisibles. La résistance à la diffusion de vapeur d’eau est relativement élevée. Le matériau est inoffensif pour la santé.

Le choix de la natte doit être déterminé au cas par cas, en fonction des contraintes chimiques, mécaniques et autres prévisibles. Les informations suivantes sont uniquement d’ordre général.

Les revêtements posés sur la natte DITRA-HEAT peuvent « sonner creux » lors de circulation avec des chaussures à semelle dure ou lors de la chute d'objets.

L’utilisation de DITRA-HEAT en combinaison avec les câbles de chauffage au sol et/ou au mur n’est autorisée qu’en intérieur.
