Structure de toit-terrasse C.8 : Pose libre sur lit de gravier ou de concassé

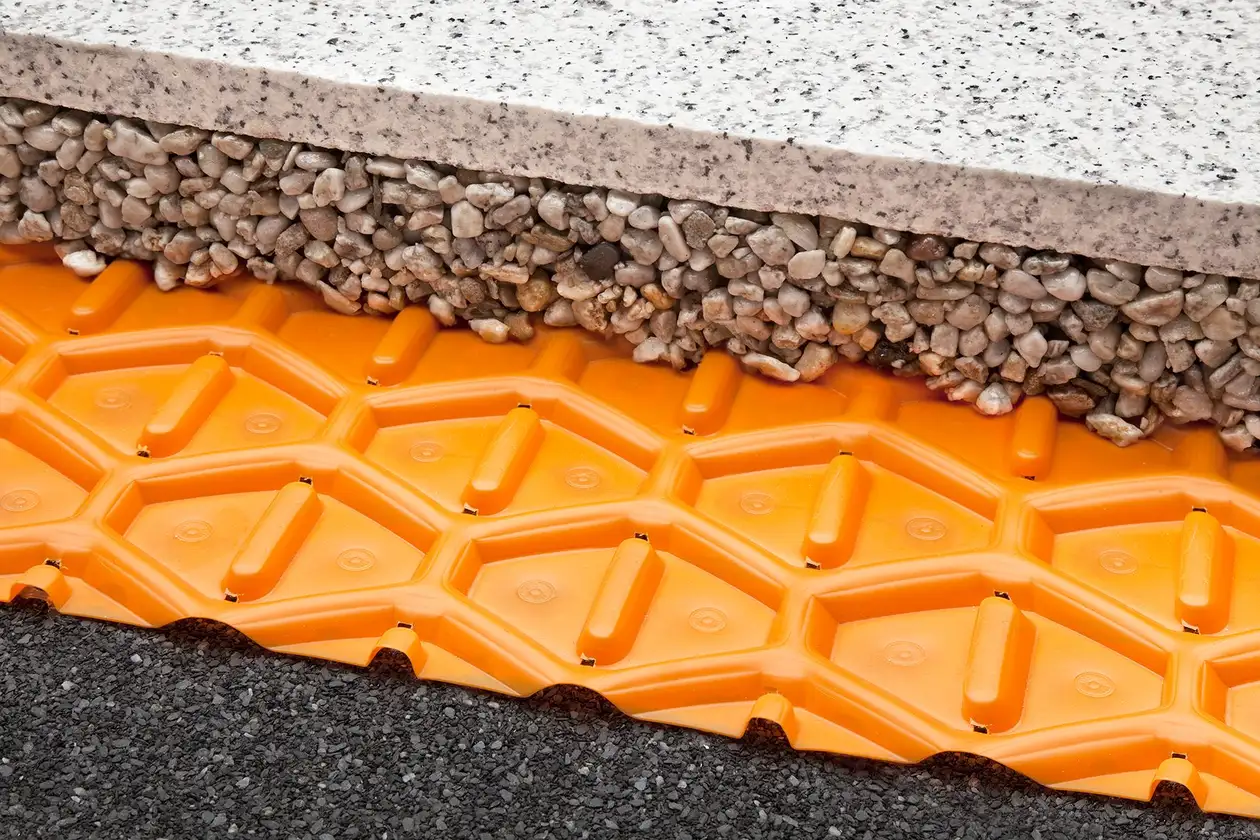

Pose libre sur un lit de gravier ou de concassé avec TROBA

© Schlueter-Systems

Avec ce type de structure, le drainage de surface Schlüter-TROBA est utilisé comme couche de protection et de séparation au-dessus de l’étanchéité et protège cette dernière contre le poinçonnement par les graviers.

Cette configuration évite en outre l’apparition de dégâts si l’eau gèle sur la couche d’étanchéité. Elle assure également une évacuation durable de l’eau qui pénètre à travers les joints ouverts des dalles autoporteuses.

Les charges sont transmises par le fond des plots trapézoïdaux dans le support étanché.

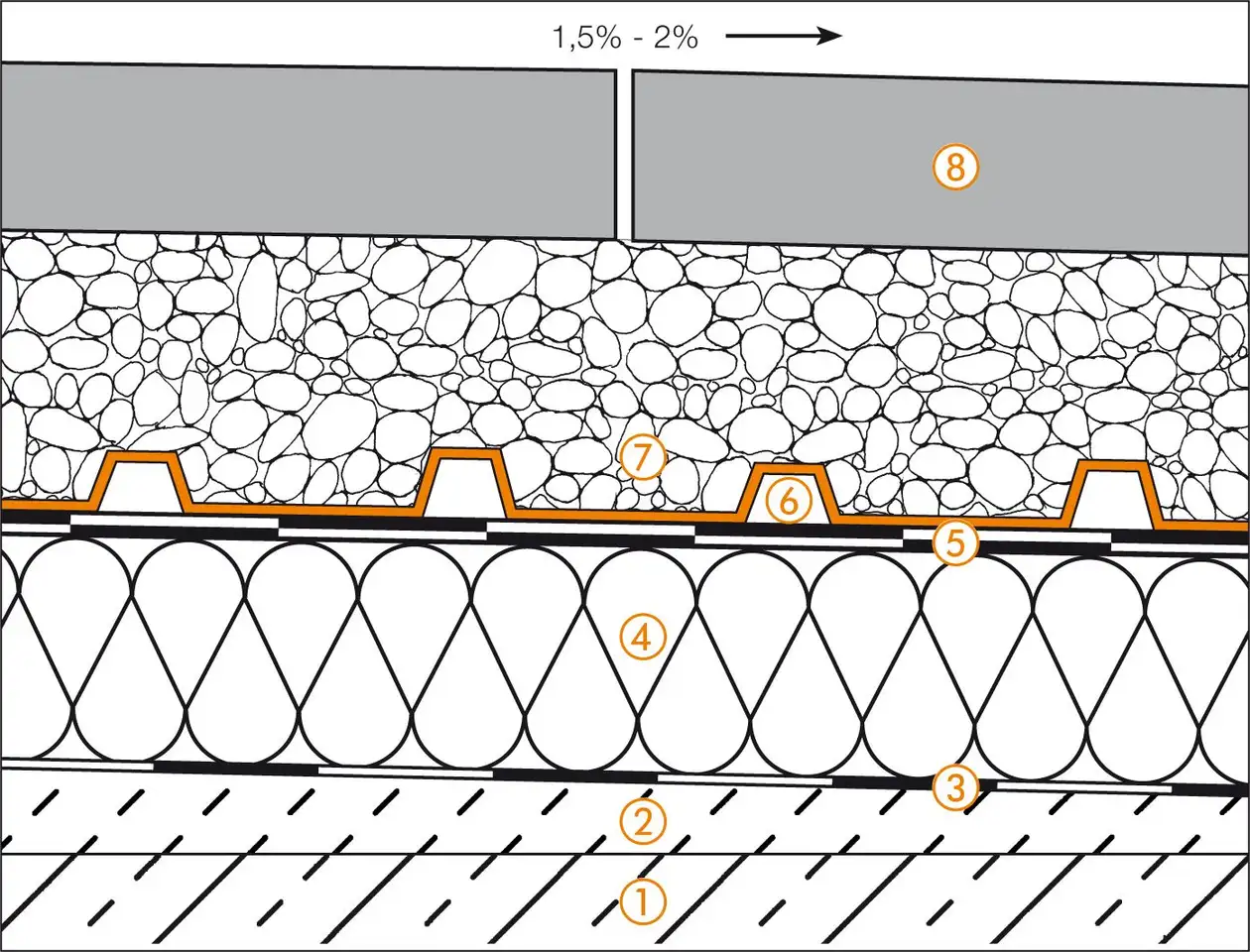

C.8 Pose libre sur lit de gravier ou de concassé

© Schlueter-Systems

1. Dalle de béton
2. Chape en pente
   Pour que la construction fonctionne, il faut une pente suffisante (1,5 à 2 %) pour permettre l’évacuation
3. Pare-vapeur selon DIN 18531
4. Isolation
   Épaisseur conforme aux exigences
5. Étanchéité de l’ouvrage selon DIN 18531
6. Schlüter-TROBA
   Il s'agit d'une couche de drainage et de protection à installer sur les systèmes d’étanchéité et sous les couches de gravier ou de concassé. Elle se compose d’un film structuré en polyéthylène résistant à la pression, avec des orifices disposés latéralement pour une évacuation de l’eau d’infiltration au niveau de l’étanchéité.
   Veiller à l'évacuation !
7. Lit de gravier ou de concassé
8. Dalles autoporteuses de grand format
   Béton, pierre naturelle ou éléments céramiques

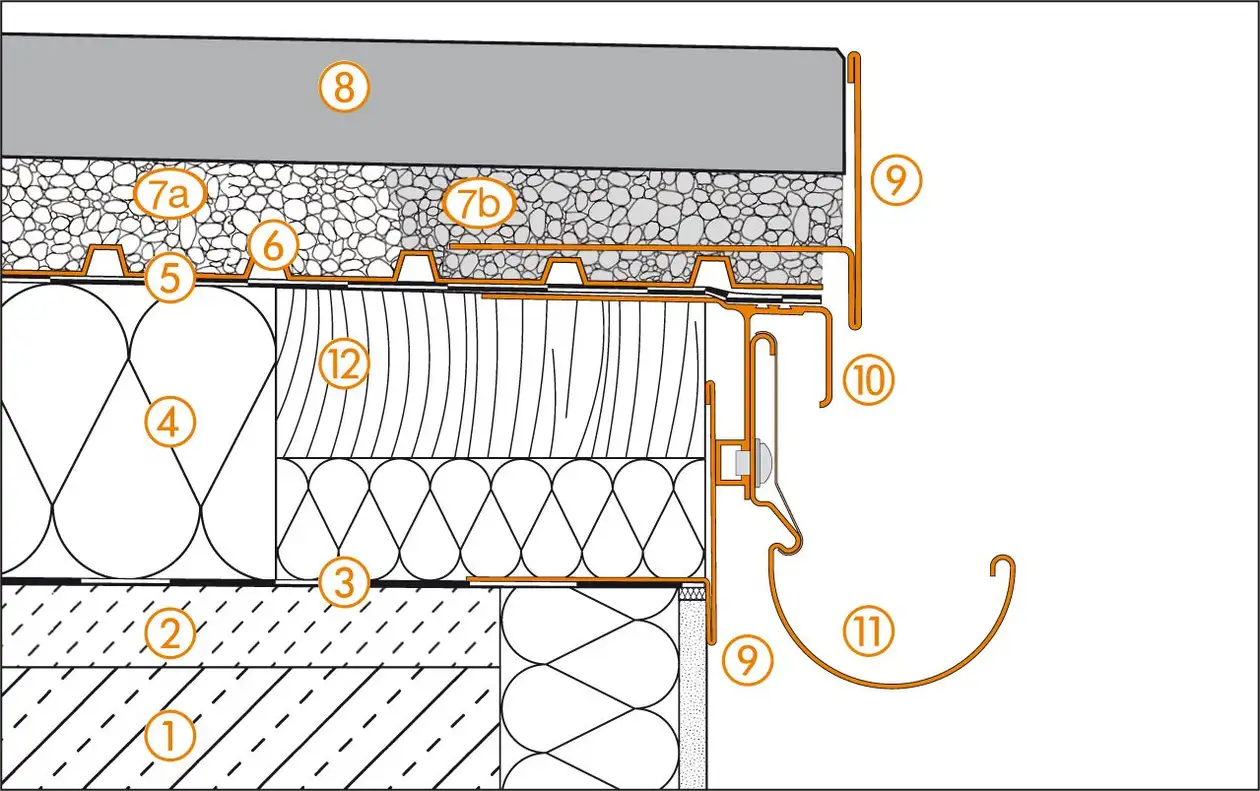

Détail de la rive 1

© Schlueter-Systems

1. Dalle de béton
2. Chape en pente (1,5–2 %)
3. Pare-vapeur selon DIN 18531
4. Isolation
5. Étanchéité de l’ouvrage selon DIN 18531
6. Schlüter-TROBA
7. a) Lit de gravier ou de concassé
   b) Lit de gravier ou de concassé lié sur les bords
8. Dalles autoporteuses de grand format
9. Schlüter-BARA-RT
   Veiller à l'évacuation !
10. Schlüter-BARA-RTK
11. Schlüter-BARIN
12. Madrier de rive

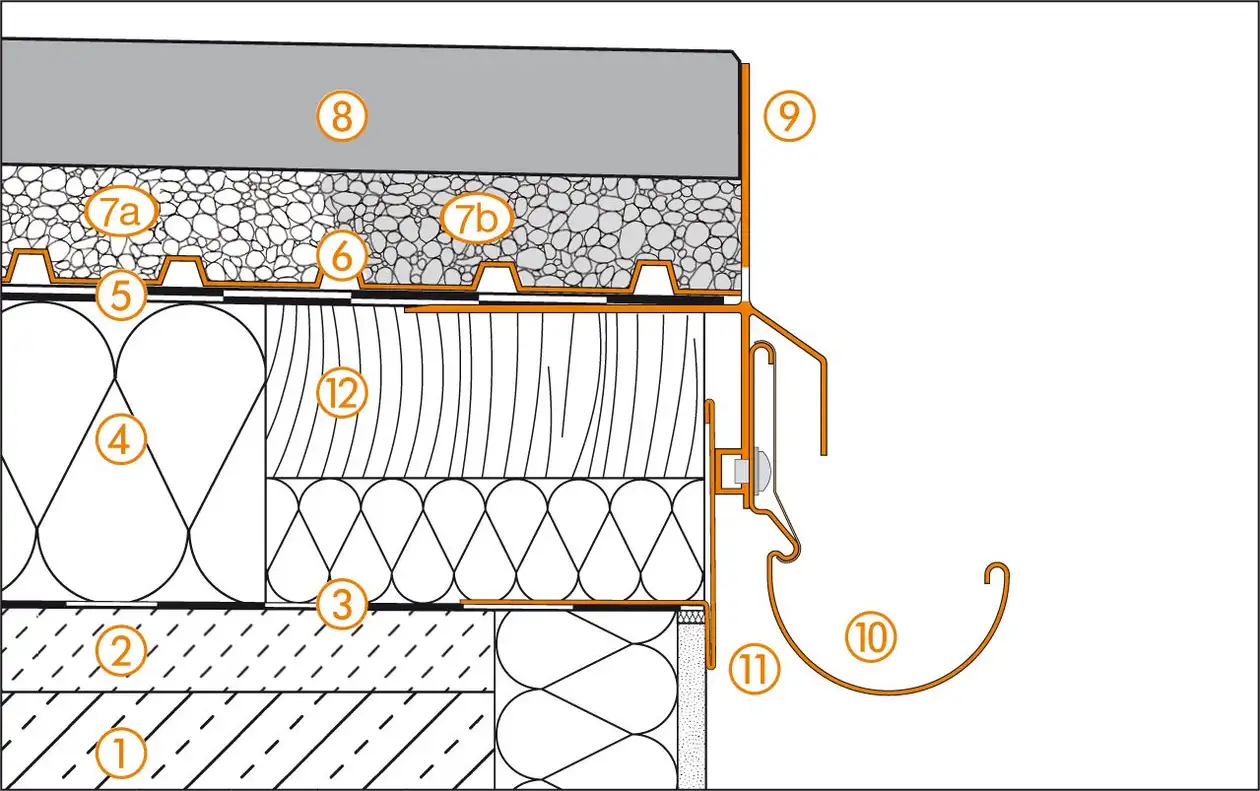

Détail de la rive 2

© Schlueter-Systems

1. Dalle de béton
2. Chape en pente (1,5–2 %)
3. Pare-vapeur selon DIN 18531
4. Isolation
5. Étanchéité de l’ouvrage selon DIN 18531
6. Schlüter-TROBA
7. a) Lit de gravier ou de concassé
   b) Lit de gravier ou de concassé lié sur les bords
8. Dalles autoporteuses de grand format
9. Schlüter-BARA-RKLT
   Les fentes de drainage doivent rester libres
10. Schlüter-BARIN
11. Schlüter-BARA-RT
12. Madrier de rive

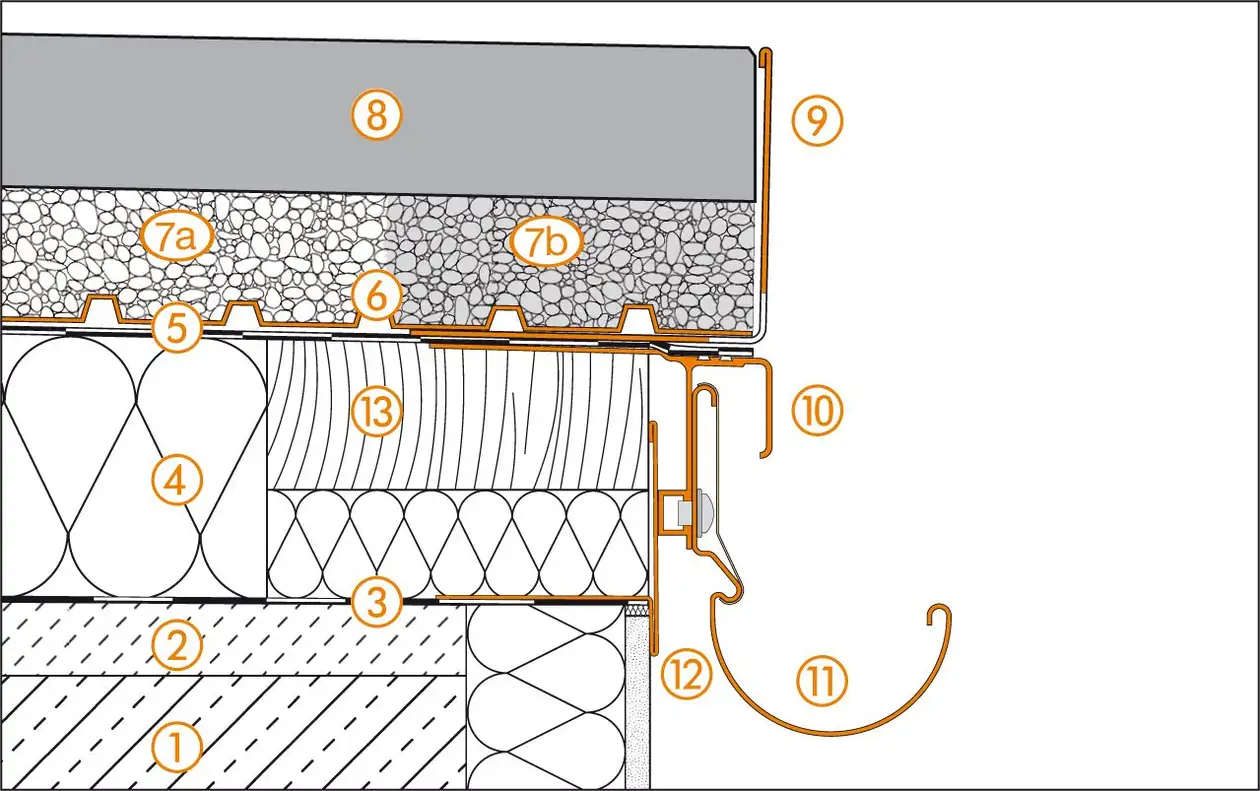

Détail de la rive 3

© Schlueter-Systems

1. Dalle de béton
2. Chape en pente (1,5–2 %)
3. Pare-vapeur selon DIN 18531
4. Isolation
5. Étanchéité de l’ouvrage selon DIN 18531
6. Schlüter-TROBA
7. a) Lit de gravier ou de concassé
   b) Lit de gravier ou de concassé lié sur les bords
8. Dalles autoporteuses de grand format
9. Schlüter-BARA-RWL
   Les fentes de drainage doivent rester libres
10. Schlüter-BARA-RTK
11. Schlüter-BARIN
12. Schlüter-BARA-RT
13. Madrier de rive

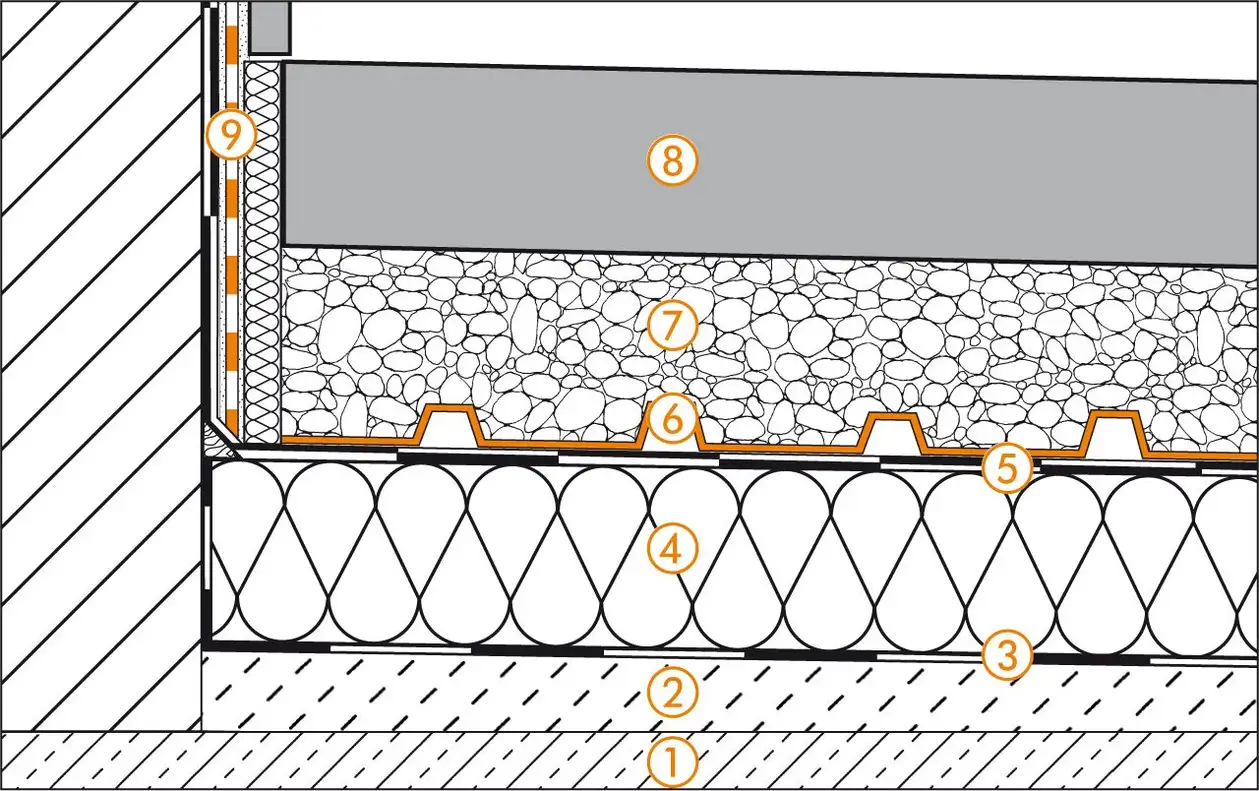

Liaison sol/mur

© Schlueter-Systems

1. Dalle de béton
2. Chape en pente (1,5–2 %)
3. Pare-vapeur selon DIN 18531
4. Isolation
5. Étanchéité de l’ouvrage selon DIN 18531
6. Schlüter-TROBA
7. Lit de gravier ou de concassé
8. Dalles autoporteuses de grand format
9. Schlüter-KERDI

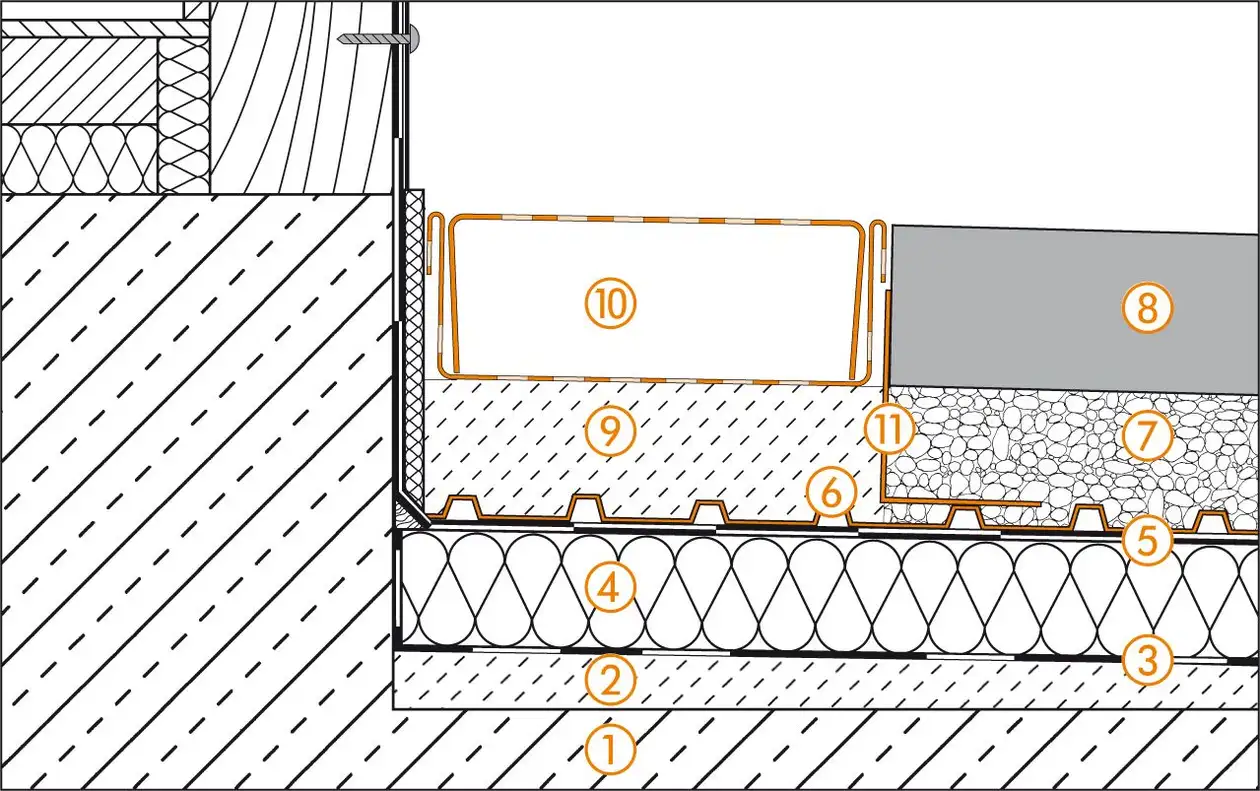

Liaison de seuils de portes

© Schlueter-Systems

1. Dalle de béton
2. Chape en pente (1,5–2 %)
3. Pare-vapeur selon DIN 18531
4. Isolation
5. Étanchéité de l’ouvrage selon DIN 18531
6. Schlüter-TROBA
7. Lit de gravier ou de concassé
8. Dalles autoporteuses de grand format
9. Plots de mortier
10. Schlüter-TROBA-LINE-TL
11. Schlüter-TROBA-LINE-TLK-E
    Profilé de retenue de gravier
