Structure de toit-terrasse C.7 : Structures de revêtement sur plots de mortier

Structure de revêtement avec disques de coffrage TROBA-STELZ

© Schlueter-Systems

Schlüter-TROBA-STELZ-MR sont des disques de coffrage en polyéthylène qui facilitent la pose des dalles de grand format.

Ces disques en plastique de 25°mm de hauteur se montent à l’intersection des joints des éléments de dalles en tant que « coffrage perdu » et sont ensuite remplis de mortier-colle (de préférence de mortier de drainage). Cette solution permet un ajustage en hauteur facile de la surface du revêtement.

L’espace libre entre les plots assure une évacuation rapide de l’eau qui pénètre par les joints ouverts.

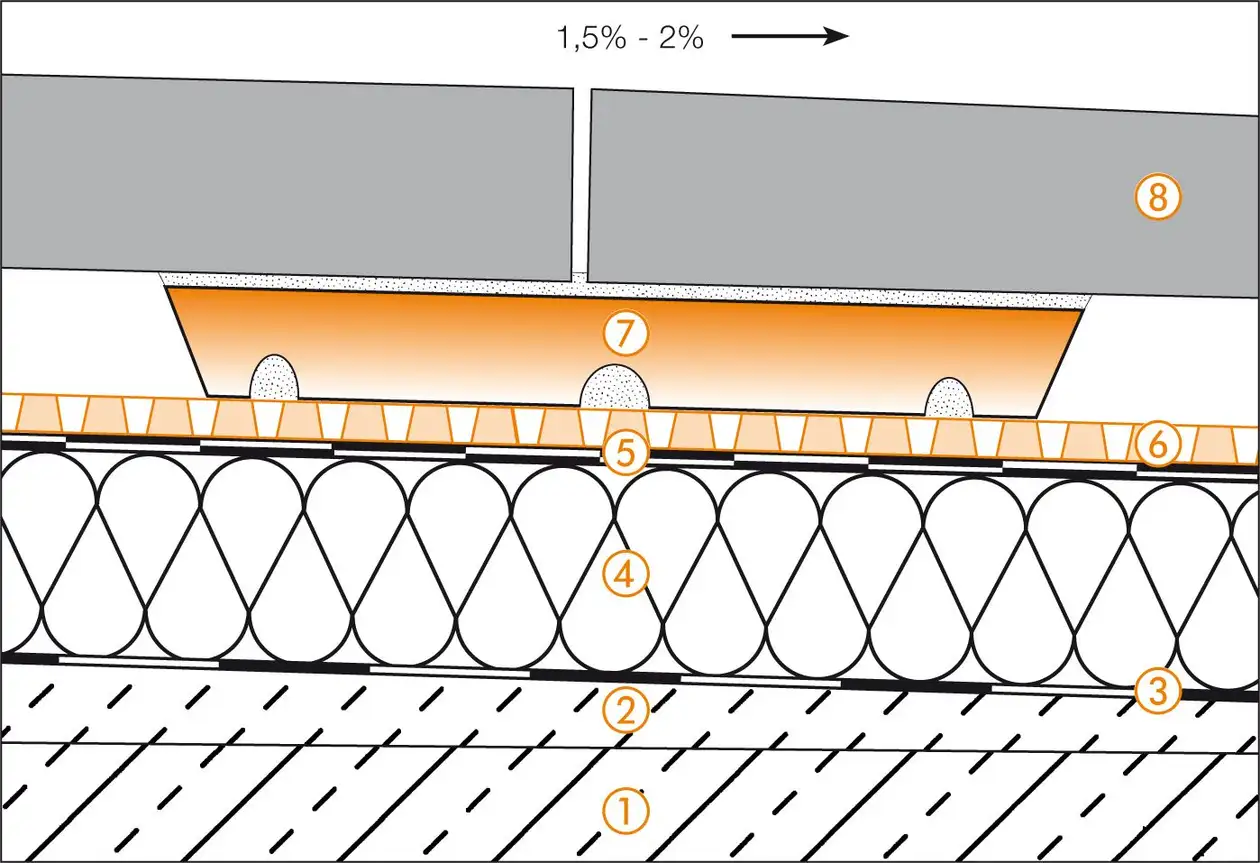

C.7 Structure de revêtement sur plots de mortier, pose avec disques de coffrage

© Schlueter-Systems

1. Dalle de béton en encorbellement
2. Chape en pente
   Pour que la construction fonctionne, il faut une pente suffisante (1,5 à 2 %) pour permettre l’évacuation
3. Pare-vapeur selon DIN 18531
4. Isolation
   Épaisseur conforme aux exigences
5. Étanchéité de l’ouvrage selon DIN 18531
6. Schlüter-TROBA-PLUS 8G
   Natte de drainage résistante à la pression servant de support pour des dalles autoporteuses et garantissant une évacuation durable et efficace de l’eau qui pénètre par les joints ouverts des dalles.
   Veiller à l'évacuation !
7. Schlüter-TROBA-STELZ-MR
   sont des disques de coffrage en polyéthylène qui facilitent la pose des dalles de grand format sur des balcons et terrasses
8. Dalles autoporteuses de grand format
   Béton, pierre naturelle ou éléments céramiques

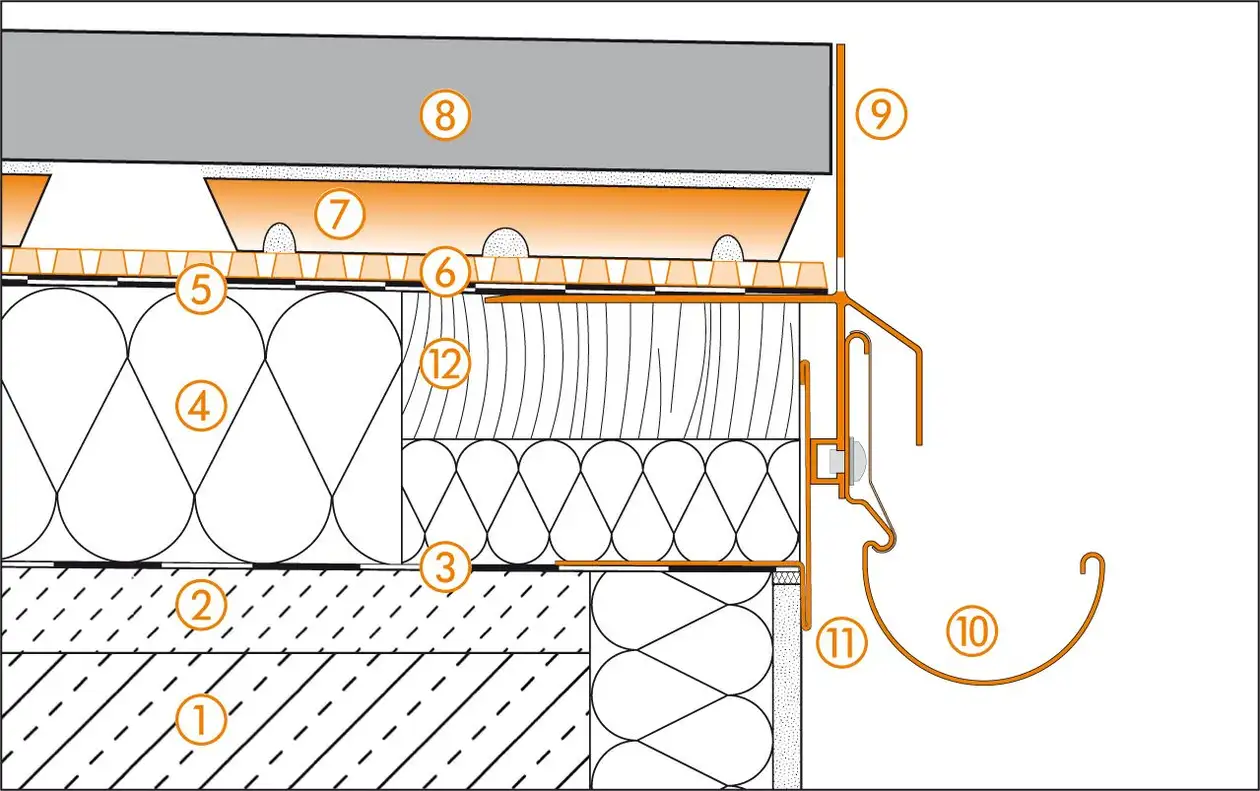

Détail de la rive 1

© Schlueter-Systems

1. Dalle de béton
2. Chape en pente (1,5–2 %)
3. Pare-vapeur selon DIN 18531
4. Isolation
5. Étanchéité de l’ouvrage selon DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-MR
8. Dalles autoporteuses de grand format
9. Schlüter-BARA-RKLT
   Les fentes de drainage doivent rester libres.
10. Schlüter-BARIN
11. Schlüter-BARA-RT
12. Madrier de rive

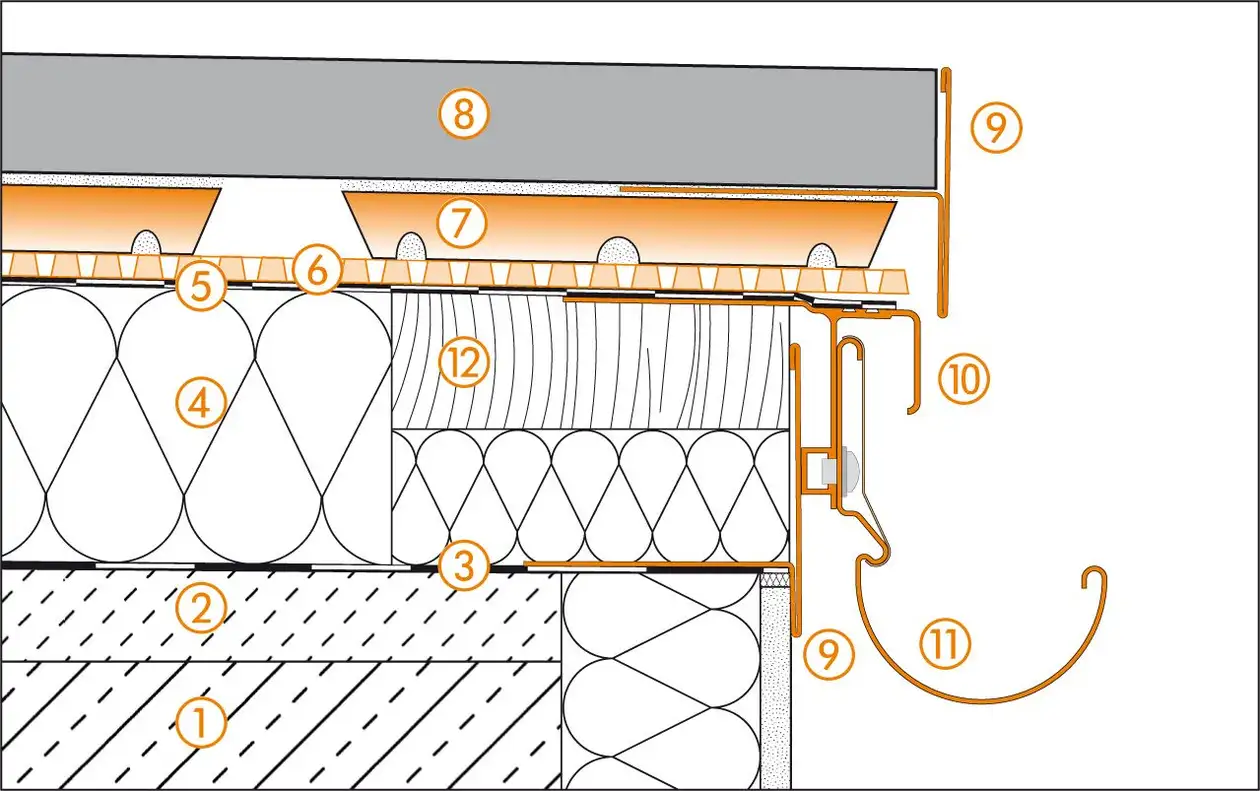

Détail de la rive 2

© Schlueter-Systems

1. Dalle de béton
2. Chape en pente (1,5–2 %)
3. Pare-vapeur selon DIN 18531
4. Isolation
5. Étanchéité de l’ouvrage selon DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-MR
8. Dalles autoporteuses de grand format
9. Schlüter-BARA-RT
   Veiller à l'évacuation !
10. Schlüter-BARA-RTK
11. Schlüter-BARIN
12. Madrier de rive

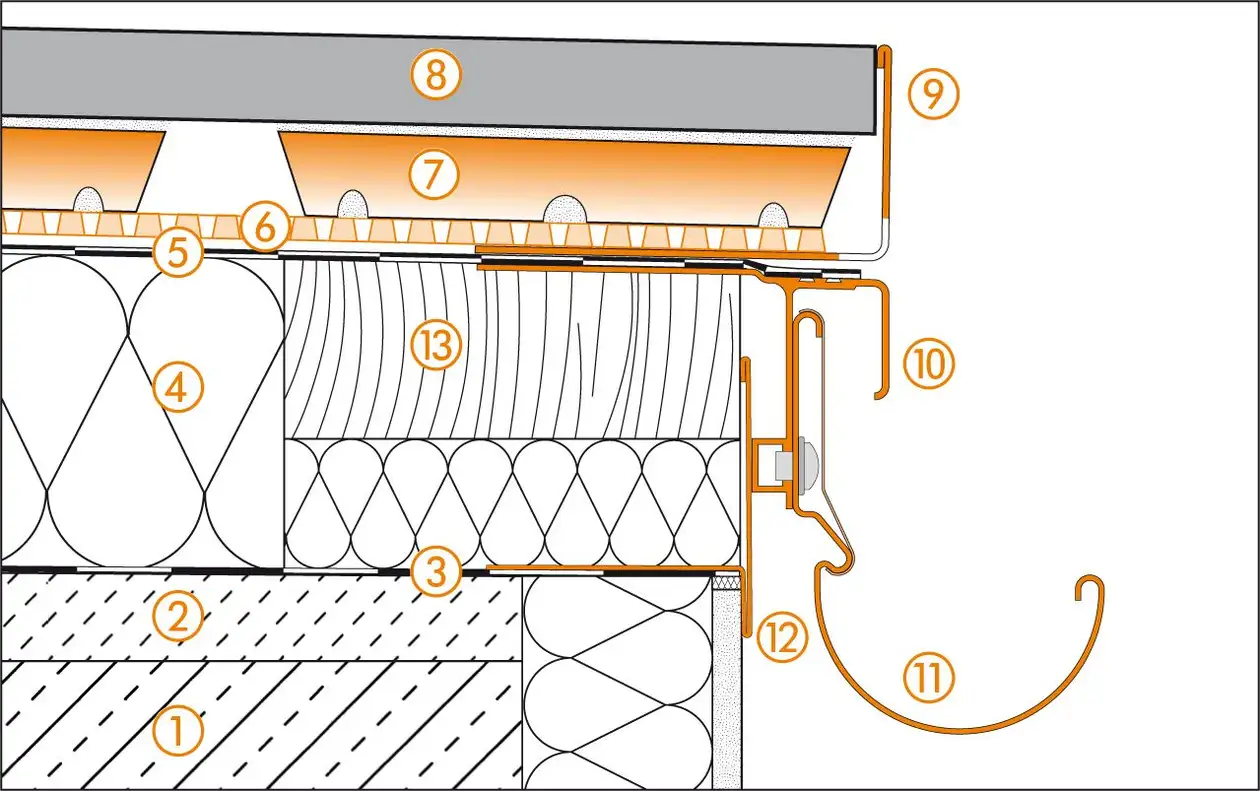

Détail de la rive 3

© Schlueter-Systems

1. Dalle de béton
2. Chape en pente (1,5–2 %)
3. Pare-vapeur selon DIN 18531
4. Isolation
5. Étanchéité de l’ouvrage selon DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-MR
8. Dalles autoporteuses de grand format
9. Schlüter-BARA-RWL
   Les fentes de drainage doivent rester libres
10. Schlüter-BARA-RTK
11. Schlüter-BARIN
12. Schlüter-BARA-RT
13. Madrier de rive

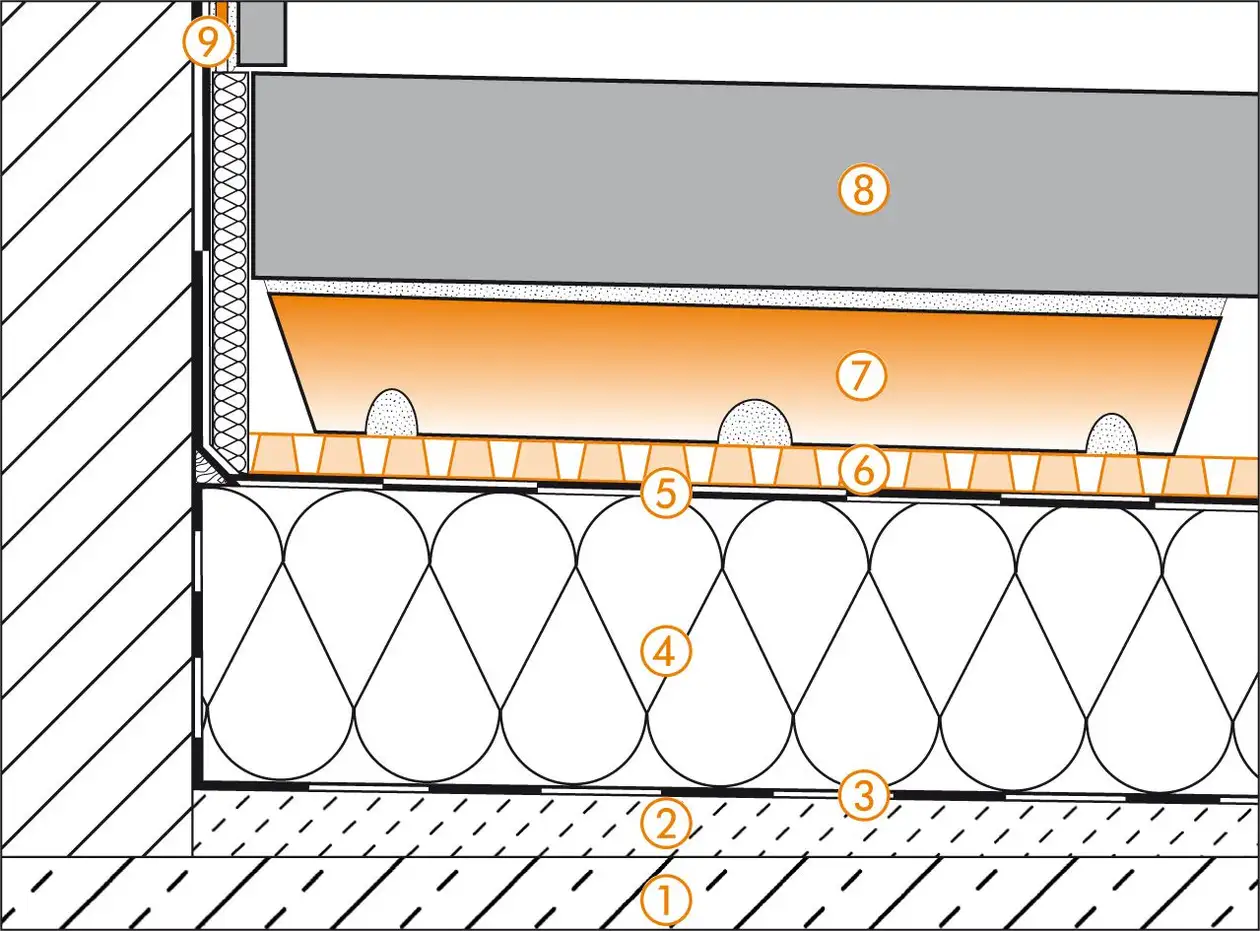

Liaison sol/mur

© Schlueter-Systems

1. Dalle de béton
2. Chape en pente (1,5–2 %)
3. Pare-vapeur selon DIN 18531
4. Isolation
5. Étanchéité de l’ouvrage selon DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-MR
8. Dalles autoporteuses de grand format
9. Schlüter-KERDI

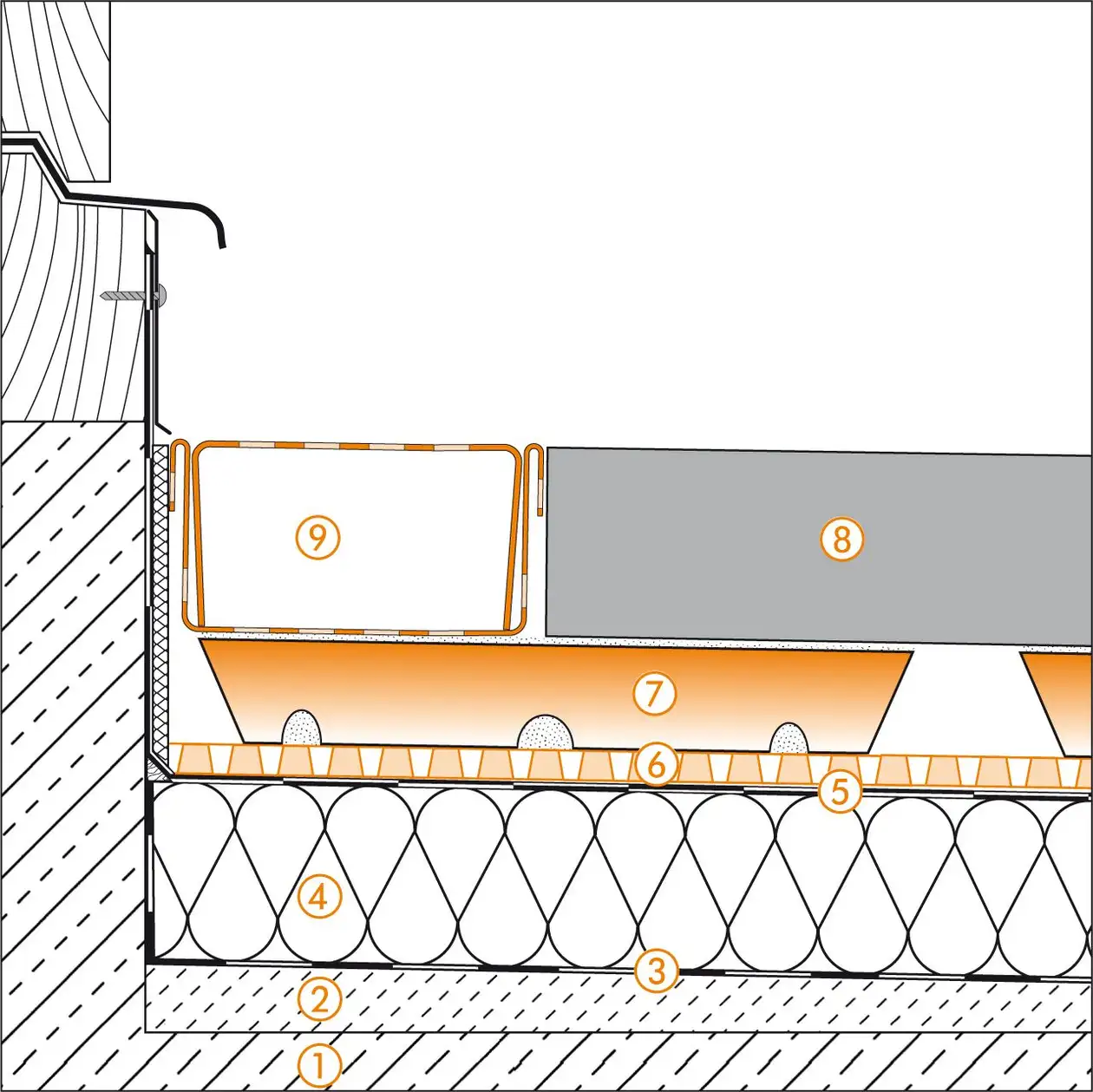

Liaison de seuils de portes

© Schlueter-Systems

1. Dalle de béton
2. Chape en pente (1,5–2 %)
3. Pare-vapeur selon DIN 18531
4. Isolation
5. Étanchéité de l’ouvrage selon DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-MR
8. Dalles autoporteuses de grand format
9. Schlüter-TROBA-LINE-TL
