Structure de toit-terrasse C.6 : Pose libre sur TROBA-PLUS 8G fixé avec des plots de mortier-colle

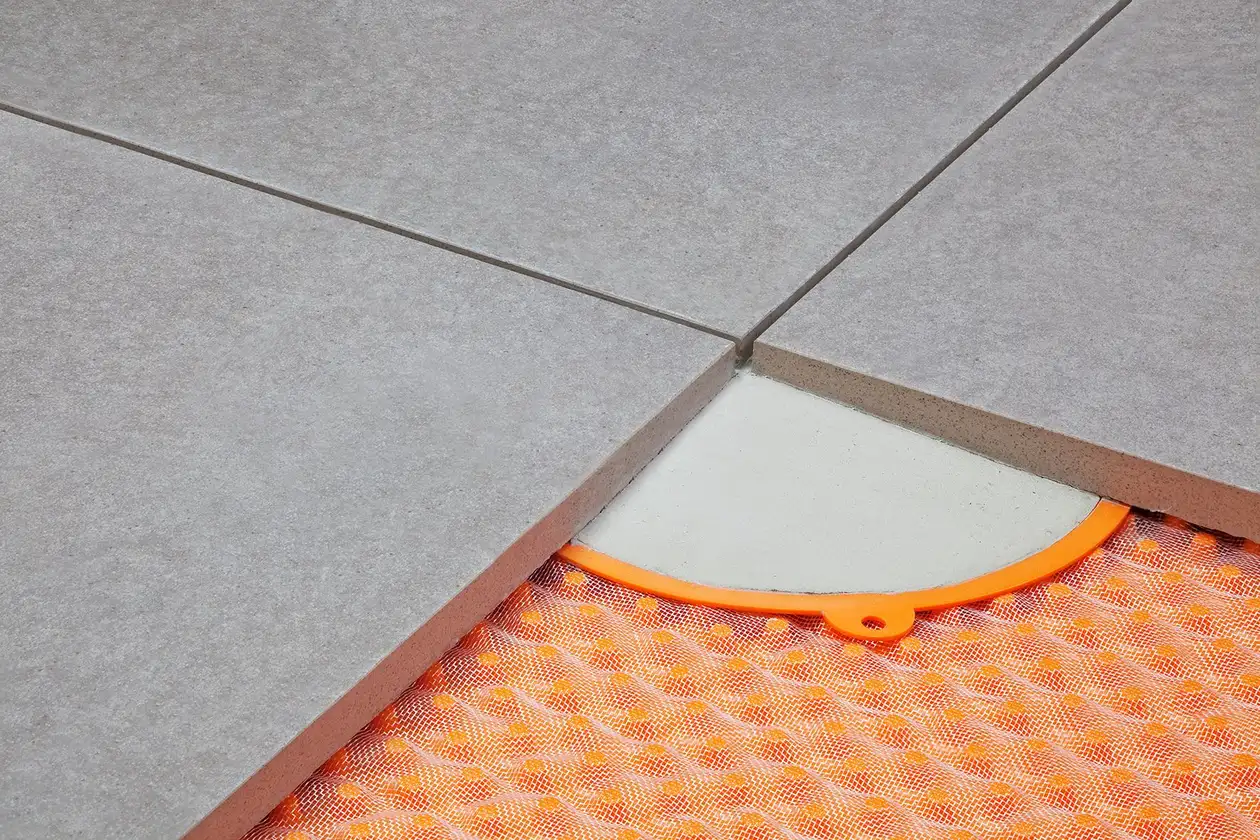

Pose libre sur TROBA-PLUS 8G avec TROBA-STELZ-DR

© Schlueter-Systems

Avec ce type de structure, le drainage de surface résistant à la pression
Schlüter-TROBA-PLUS 8G forme la couche porteuse pour des éléments en dalles autoporteuses et garantit une évacuation rapide de l’eau qui pénètre par les joints ouverts des dalles.

Les anneaux Schlüter-TROBA-STELZ-DR servent de coffrage pour la réalisation de points d’appui réguliers en mortier-colle pour les dalles autoporteuses.

Remarque :
Les disques de coffrage TROBA-STELZ-DR peuvent être retirés après la mise en place du mortier-colle et réutilisés.

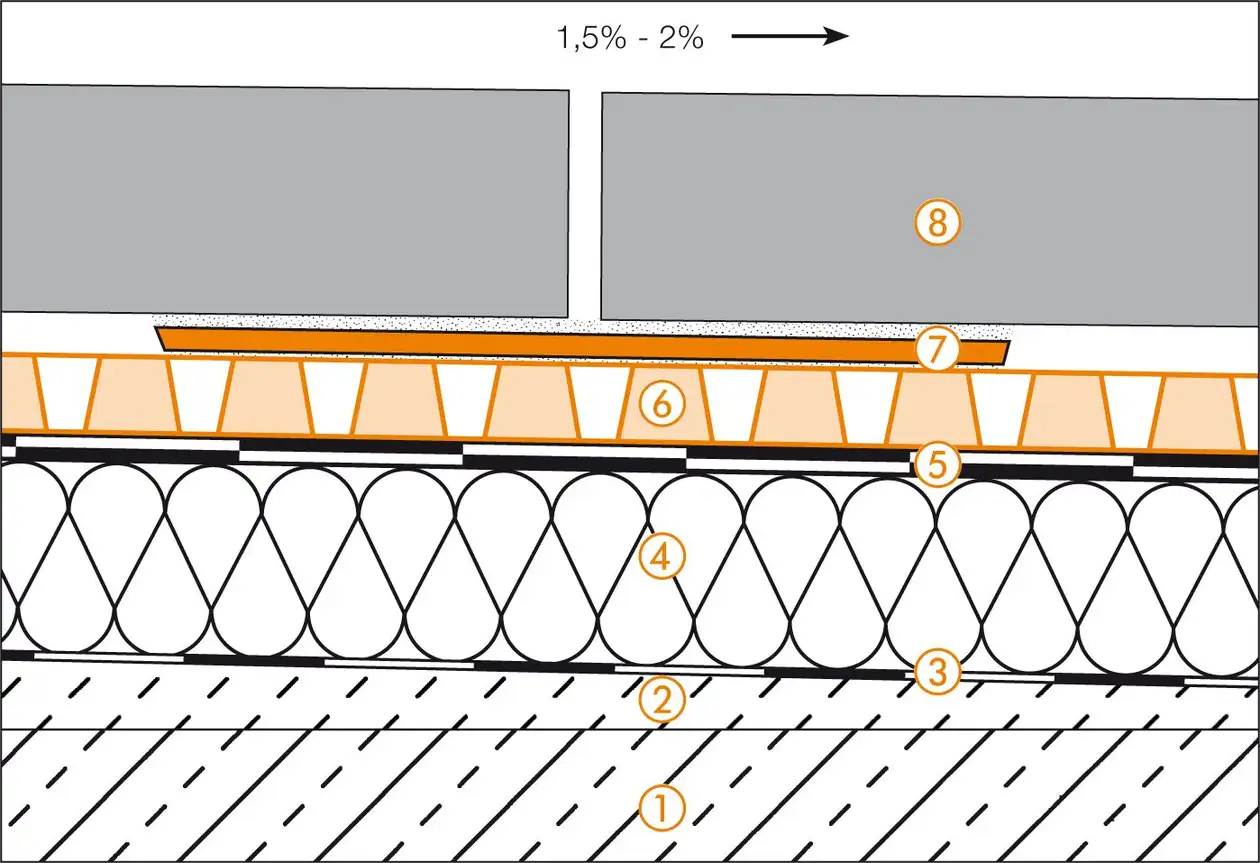

Structure de toit-terrasse C.6 : Pose libre sur TROBA-PLUS 8G fixé avec des plots de mortier-colle

© Schlueter-Systems

1. Dalle de béton en encorbellement
2. Chape en pente
   Pour que la construction fonctionne, il faut une pente suffisante
   (1,5 à 2 %) pour permettre l’évacuation
3. Pare-vapeur selon DIN 18531
4. Isolation
   Épaisseur conforme aux exigences
5. Étanchéité de l’ouvrage selon DIN 18531
6. Schlüter-TROBA-PLUS 8G
   Natte de drainage résistante à la pression servant de support pour des dalles autoporteuses et garantissant une évacuation durable et efficace de l’eau qui pénètre par les joints ouverts des dalles
   Veiller à l'évacuation !
7. Schlüter-TROBA-STELZ-DR
   Disques de coffrage pour mortier-colle
8. Dalles autoporteuses de grand format
   Béton, pierre naturelle ou éléments céramiques

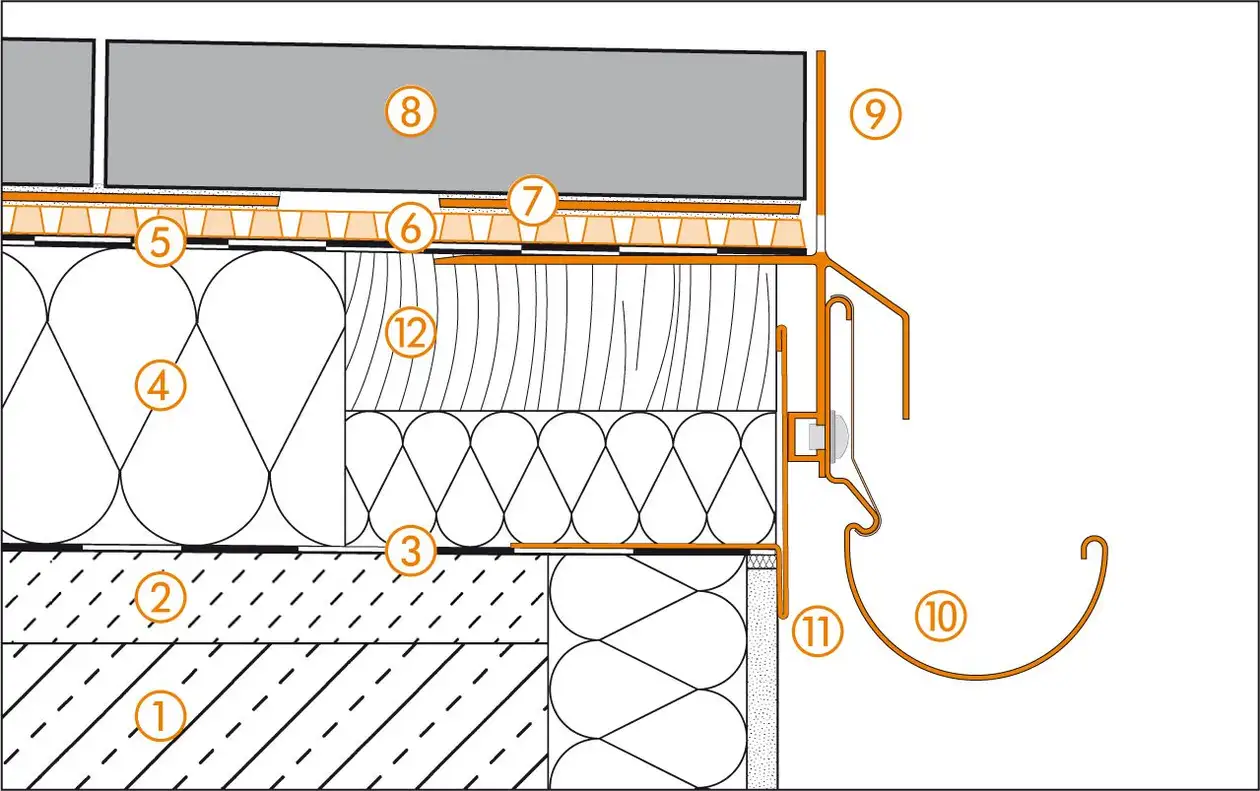

Détail de la rive 1

© Schlueter-Systems

1. Dalle de béton
2. Chape en pente (1,5–2 %)
3. Pare-vapeur selon DIN 18531
4. Isolation
5. Étanchéité de l’ouvrage selon DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-DR
8. Dalles autoporteuses de grand format
9. Schlüter-BARA-RKLT
   Les fentes de drainage doivent rester libres
10. Schlüter-BARIN
11. Schlüter-BARA-RT
12. Madrier de rive

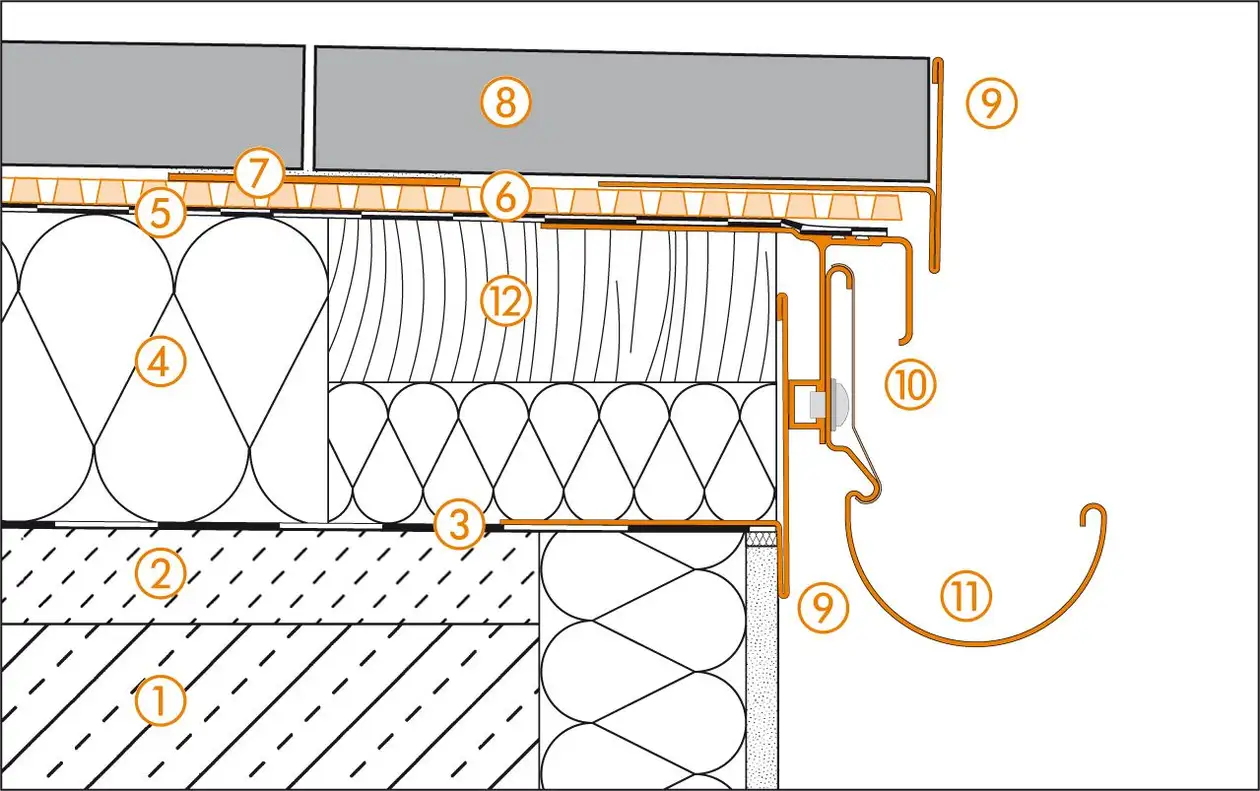

Détail de la rive 2

© Schlueter-Systems

1. Dalle de béton
2. Chape en pente (1,5–2 %)
3. Pare-vapeur selon DIN 18531
4. Isolation
5. Étanchéité de l’ouvrage selon DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-DR
8. Dalles autoporteuses de grand format
9. Schlüter-BARA-RT
   Veiller à l'évacuation !
10. Schlüter-BARA-RTK
11. Schlüter-BARIN
12. Madrier de rive

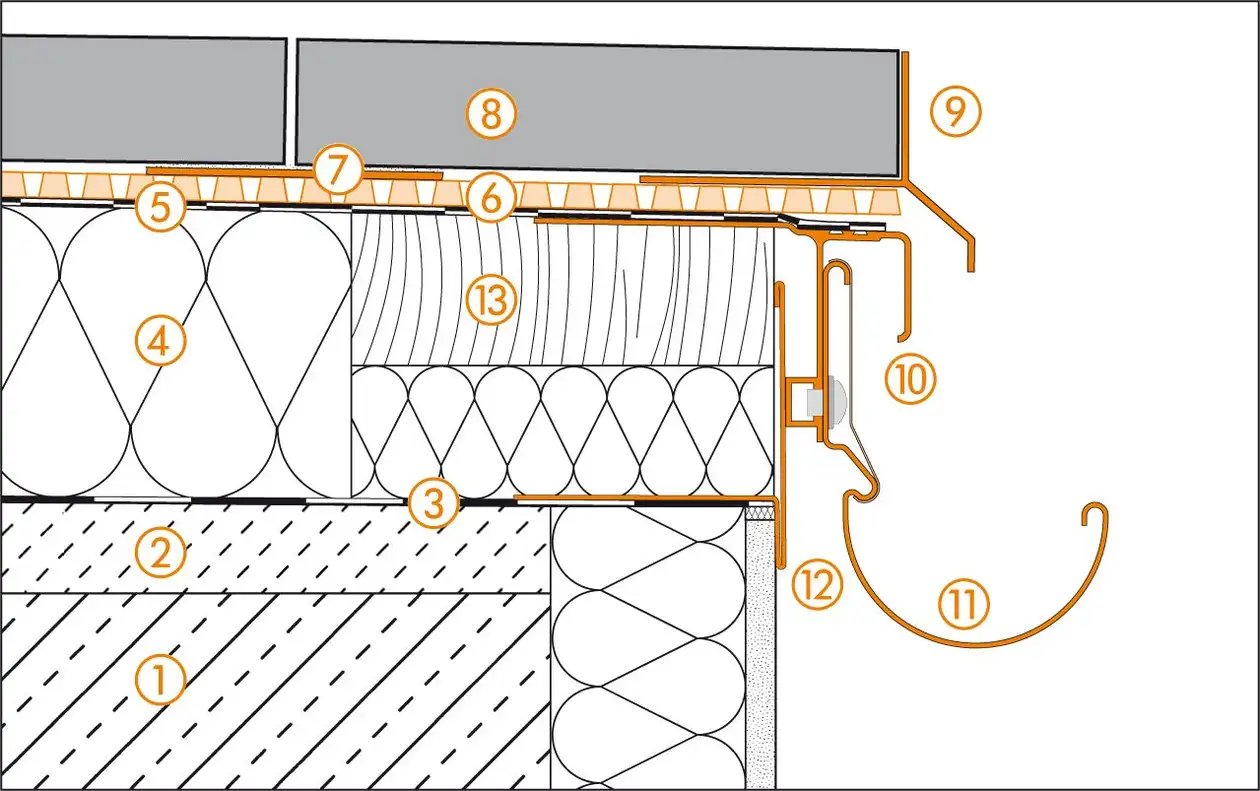

Détail de la rive 3

© Schlueter-Systems

1. Dalle de béton
2. Chape en pente (1,5–2 %)
3. Pare-vapeur selon DIN 18531
4. Isolation
5. Étanchéité de l’ouvrage selon DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-DR
8. Dalles autoporteuses de grand format
9. Schlüter-BARA-RK
   Veiller à l'évacuation !
10. Schlüter-BARA-RTK
11. Schlüter-BARIN
12. Schlüter-BARA-RT
13. Madrier de rive

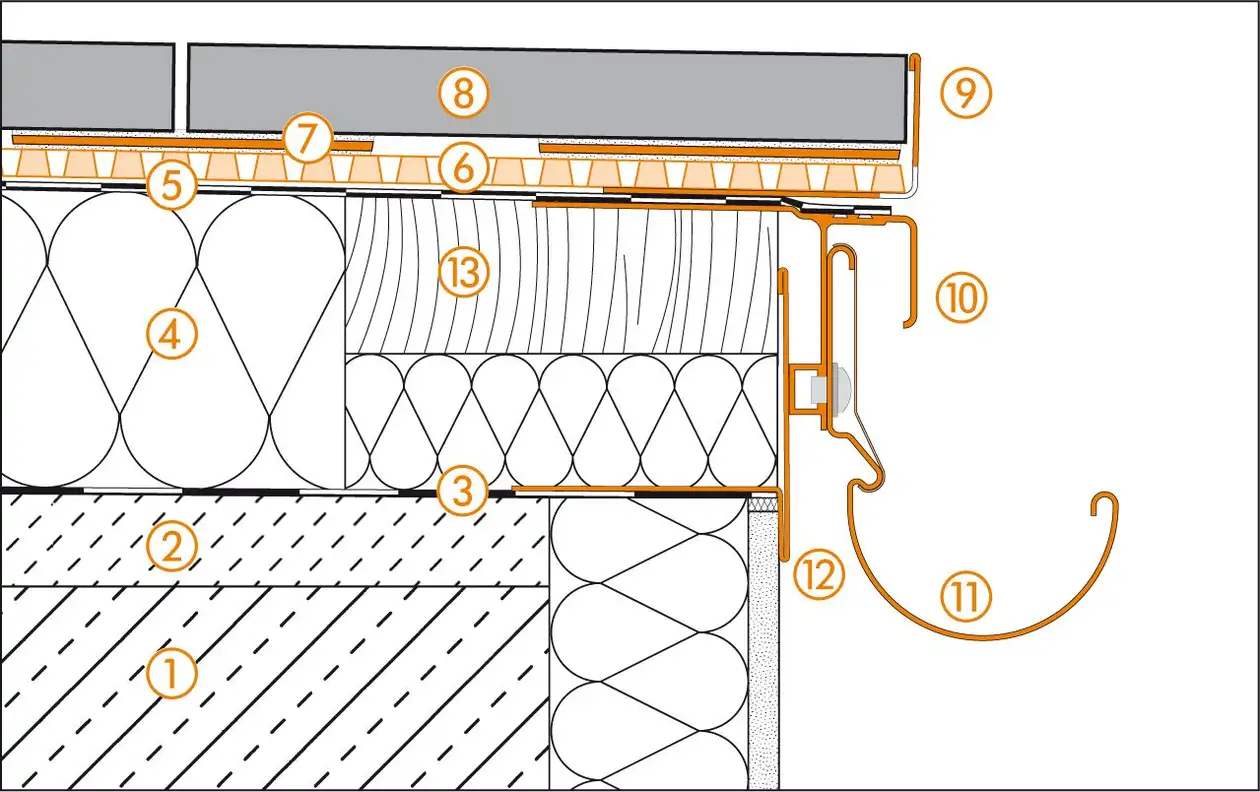

Détail de la rive 4

© Schlueter-Systems

1. Dalle de béton
2. Chape en pente (1,5–2 %)
3. Pare-vapeur selon DIN 18531
4. Isolation
5. Étanchéité de l’ouvrage selon DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-DR
8. Dalles autoporteuses de grand format
9. Schlüter-BARA-RWL
   Les fentes de drainage doivent rester libres
10. Schlüter-BARA-RTK
11. Schlüter-BARIN
12. Schlüter-BARA-RT
13. Madrier de rive

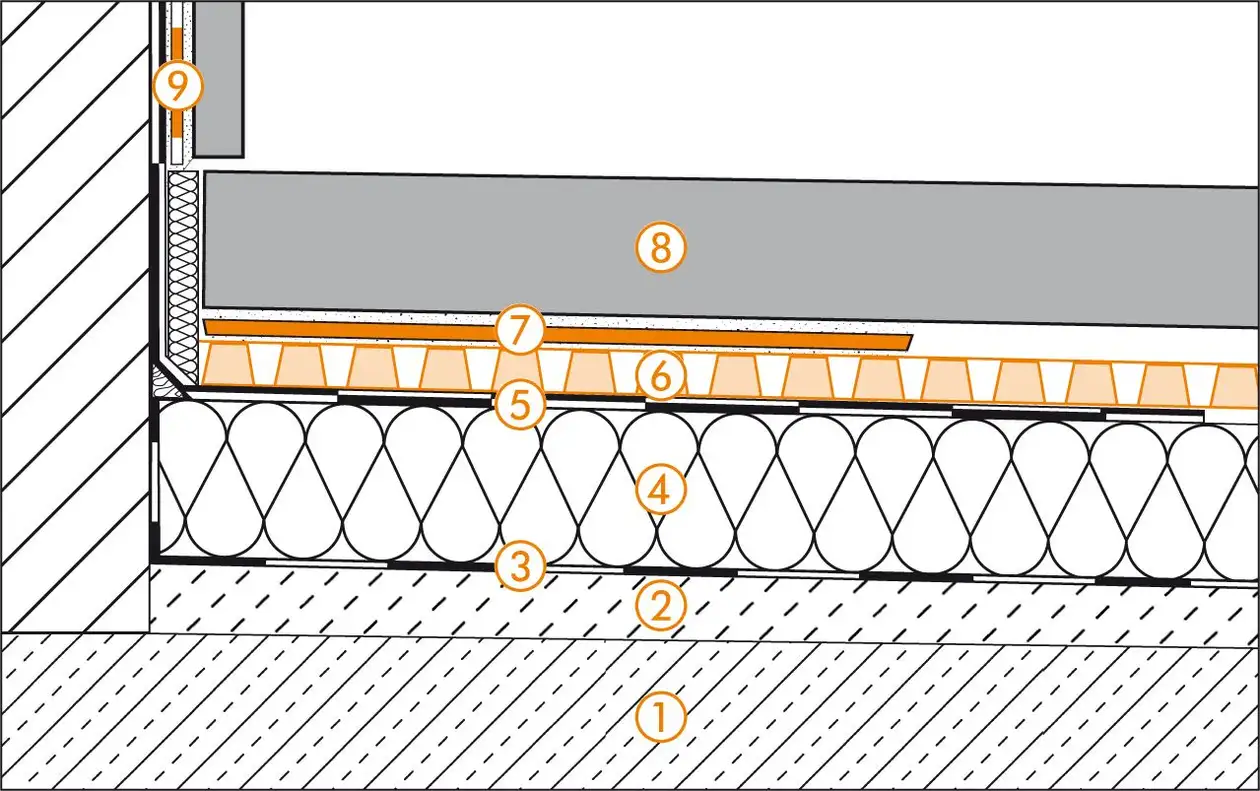

Liaison sol/mur

© Schlueter-Systems

1. Dalle de béton
2. Chape en pente (1,5–2 %)
3. Pare-vapeur selon DIN 18531
4. Isolation
5. Étanchéité de l’ouvrage selon DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-DR
8. Dalles autoporteuses de grand format
9. Schlüter-KERDI

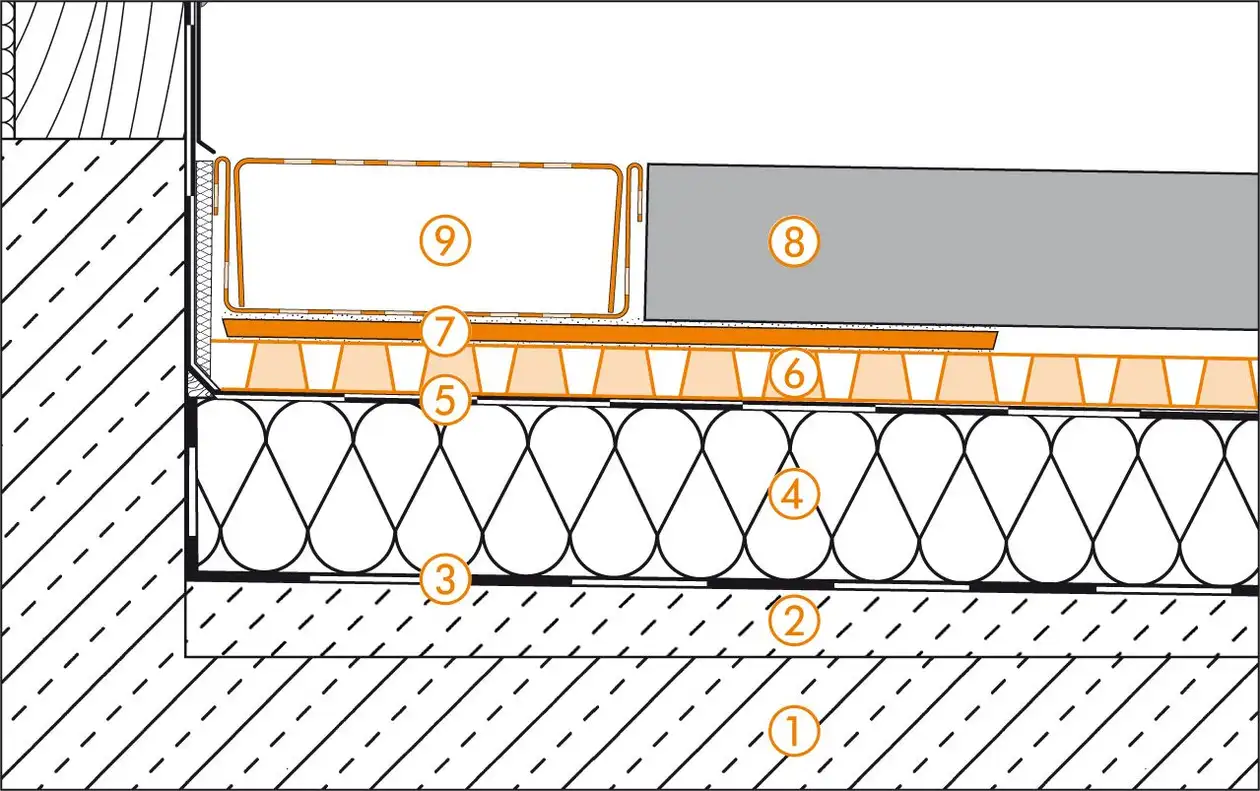

Liaison de seuils de portes

© Schlueter-Systems

1. Dalle de béton
2. Chape en pente (1,5–2 %)
3. Pare-vapeur selon DIN 18531
4. Isolation
5. Étanchéité de l’ouvrage selon DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-DR
8. Dalles autoporteuses de grand format
9. Schlüter-TROBA-LINE-TL
