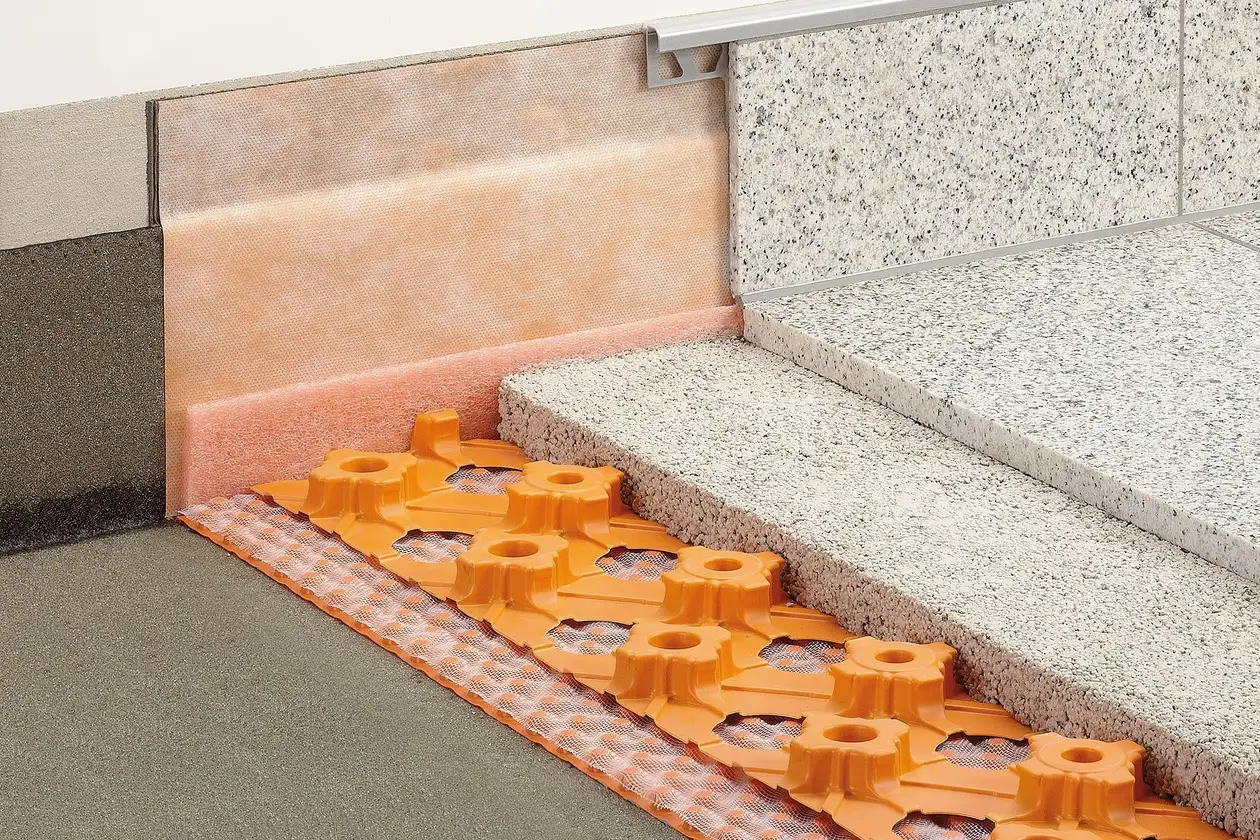

Structure de toit-terrasse C.4 : Structure de revêtement en couche mince dans un lit de mortier sur une étanchéité conforme DIN 18531
Structures C : Toits-terrassesBEKOTEC-DRAIN et pose sur lit de mortier sur drainage de surface avec TROBA-PLUS 8G
La structure porteuse présentant une pente en surface est protégée par une étanchéité selon DIN 18531 contre l'infiltration d'eau.
Pour évacuer l’eau d’infiltration, Schlüter-TROBA-PLUS 8G est posé en tant que drainage entre l’étanchéité et la couche de répartition des charges (chape).
La couche de répartition des charges en mortier à base de ciment ou mortier de drainage présente une faible épaisseur dans le système Schlüter-BEKOTEC-DRAIN.
Le revêtement en pierre naturelle est posé frais sur frais dans le lit de mortier.

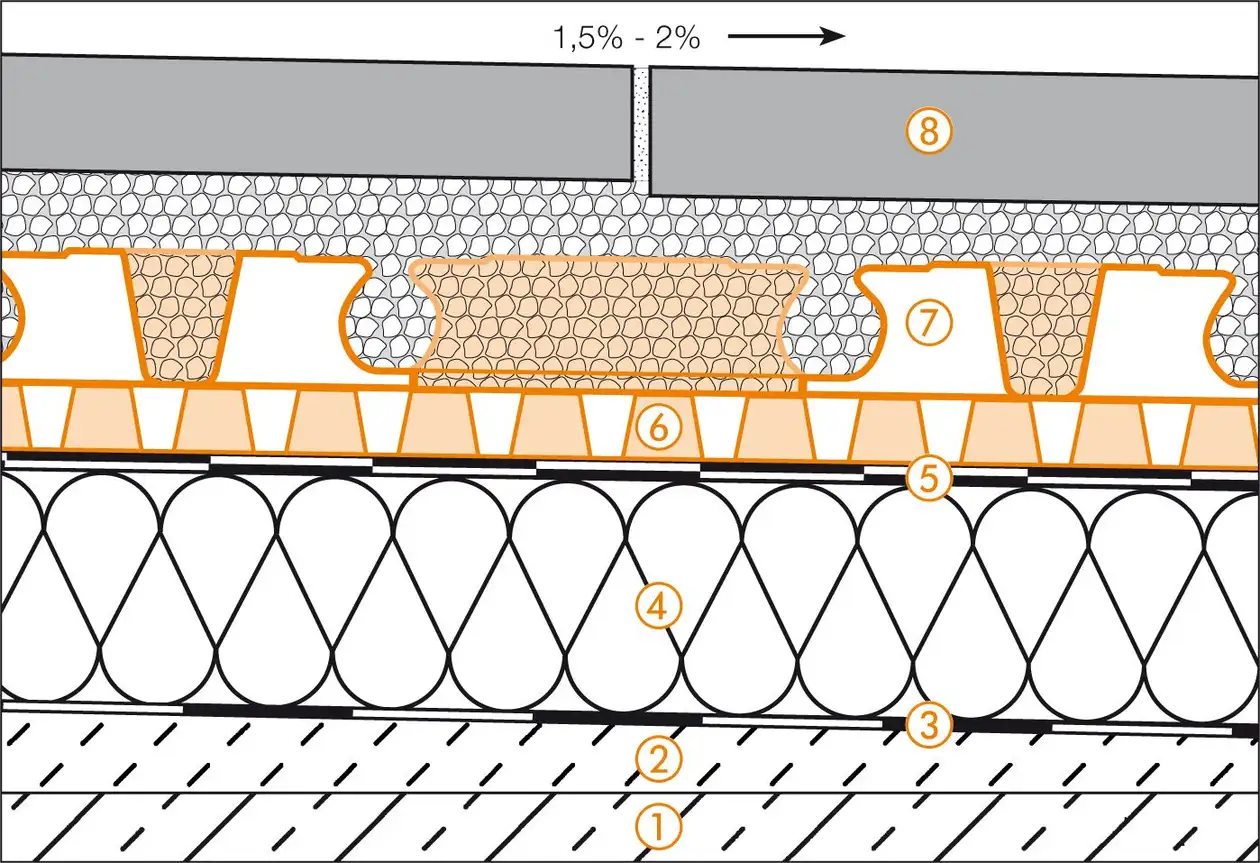

C.4 : Structure de revêtement mince dans un lit de mortier sur une étanchéité selon DIN 18531
- Dalle de béton en encorbellement
- Chape en pente
Pour que la construction fonctionne, il faut une pente suffisante
(1,5 à 2 %) pour permettre l’évacuation - Pare-vapeur selon DIN 18531
- Isolation
Épaisseur conforme aux exigences - Étanchéité de l’ouvrage selon DIN 18531
- Schlüter-TROBA-PLUS 8G
Natte de drainage non capillaire pour l'évacuation sûre de l'eau d'infiltration et une ventilation en sous-face de l’ensemble du revêtement. Veiller à l'évacuation°! - Schlüter-BEKOTEC-DRAIN
Système à couche mince de mortier pour la pose sans fissures et fonctionnelle de revêtements en carrelage et en pierre naturelle. À poser frais sur frais, avec une couche de contact dans un lit de mortier de ciment ou de mortier de drainage à forte perméabilité à l’eau. - Carreaux céramiques ou pierres naturelles
Pose à frais sur frais sur la couche de répartition des charges

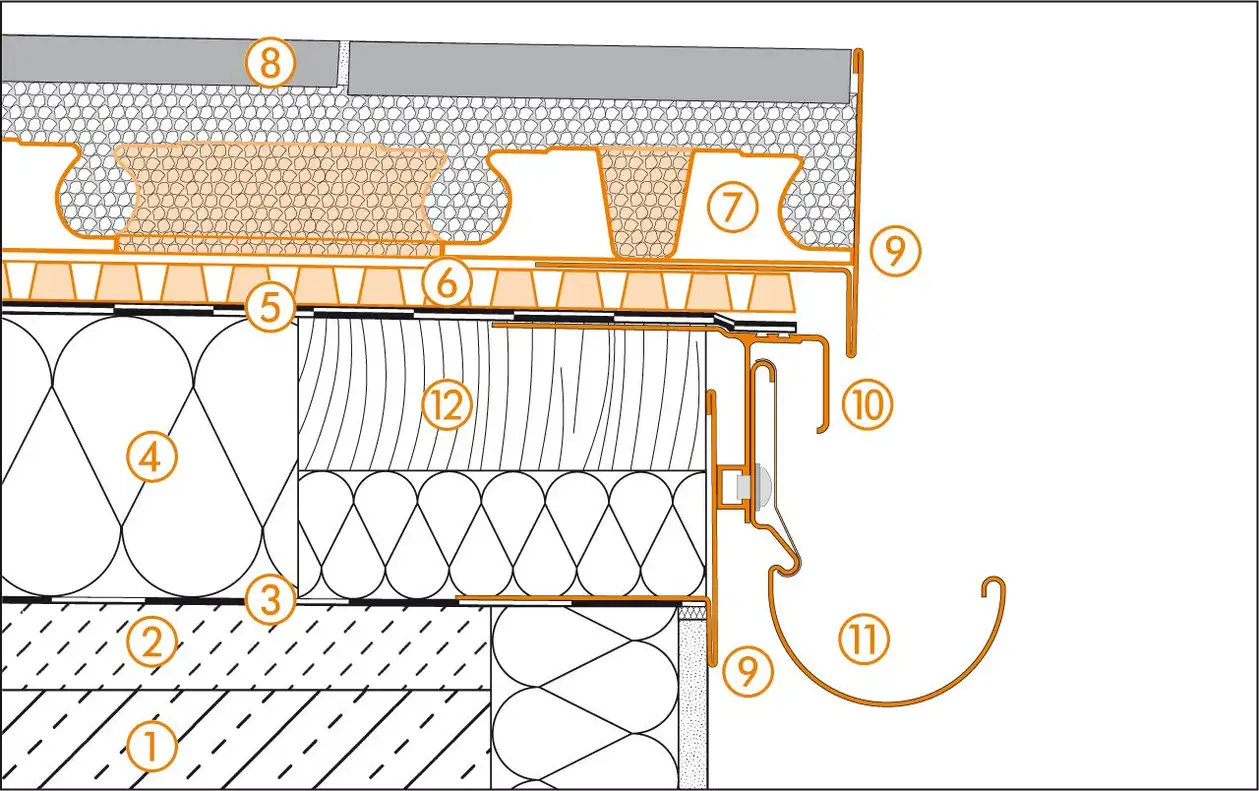

Détail de la rive 1
- Dalle de béton
- Chape en pente (1,5–2 %)
- Pare-vapeur selon DIN 18531
- Isolation
- Étanchéité de l’ouvrage selon DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-BEKOTEC-DRAIN
- Carreaux céramiques ou pierres naturelles
- Schlüter-BARA-RT
Veiller à l'évacuation ! - Schlüter-BARA-RTK
- Schlüter-BARIN
- Madrier de rive

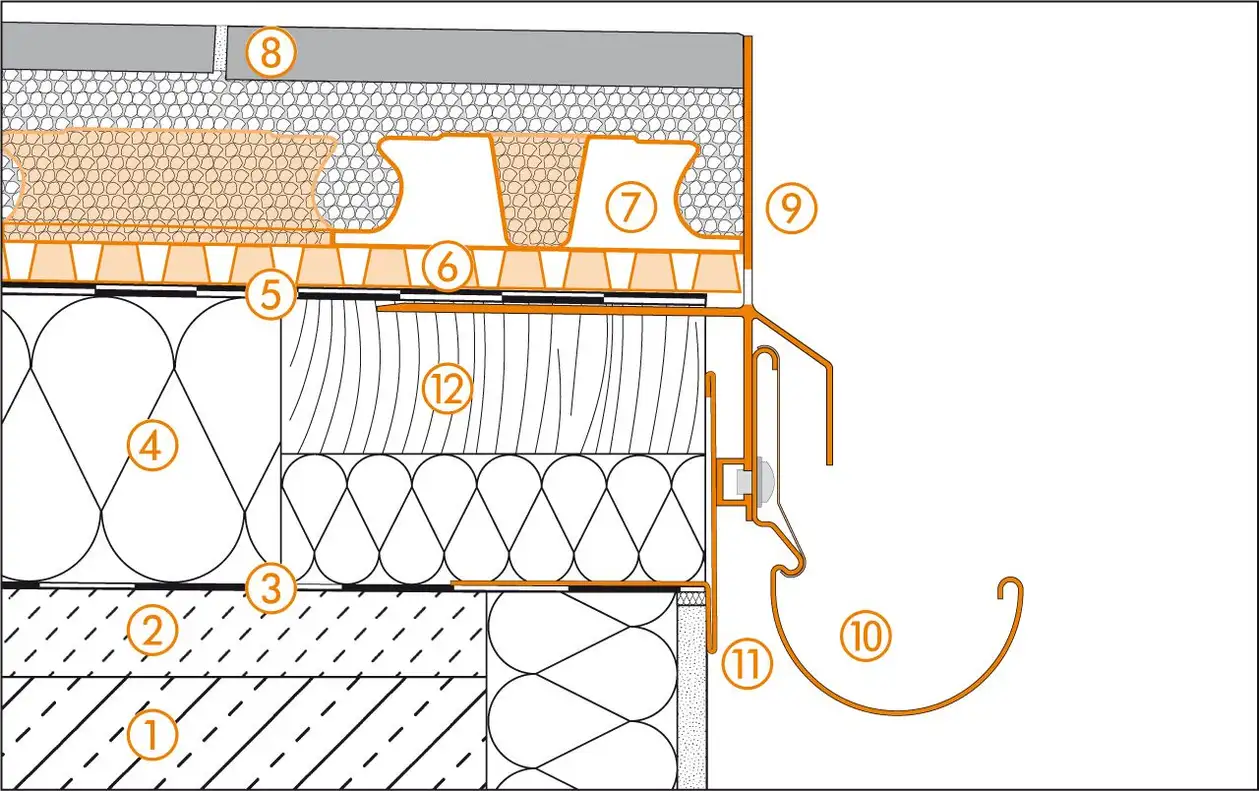

Détail de la rive 2
- Dalle de béton
- Chape en pente (1,5–2 %)
- Pare-vapeur selon DIN 18531
- Isolation
- Étanchéité de l’ouvrage selon DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-BEKOTEC-DRAIN
- Carreaux céramiques ou pierres naturelles
- Schlüter-BARA-RKLT
Les fentes de drainage doivent rester libres - Schlüter-BARIN
- Schlüter-BARA-RT
- Madrier de rive

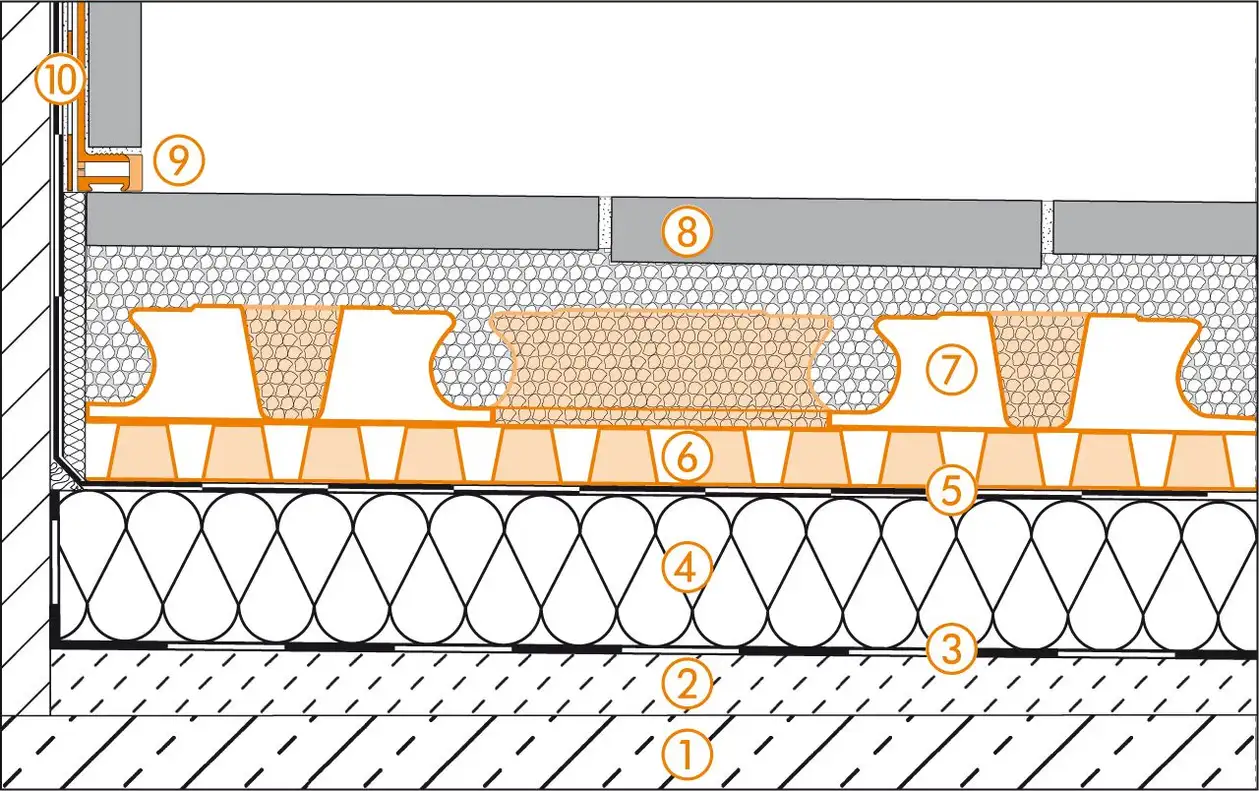

Liaison sol/mur
- Dalle de béton
- Chape en pente (1,5–2 %)
- Pare-vapeur selon DIN 18531
- Isolation
- Étanchéité de l’ouvrage selon DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-BEKOTEC-DRAIN
- Carreaux céramiques ou pierres naturelles
- Schlüter-DILEX-BWA
- Schlüter-KERDI-KEBA

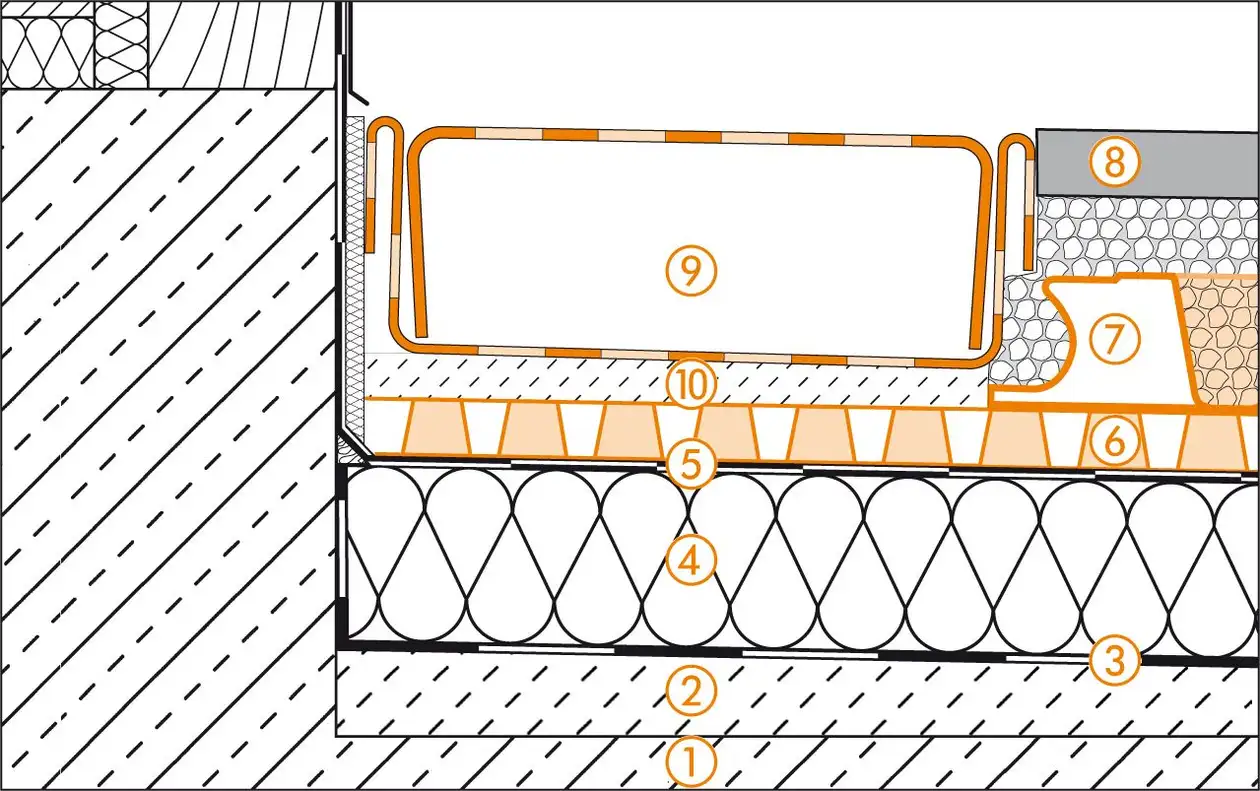

Liaison de seuils de portes
- Dalle de béton
- Chape en pente (1,5–2 %)
- Pare-vapeur selon DIN 18531
- Isolation
- Étanchéité de l’ouvrage selon DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-BEKOTEC-DRAIN
- Carreaux céramiques ou pierres naturelles
- Schlüter-TROBA-LINE-TL
- Plots de mortier

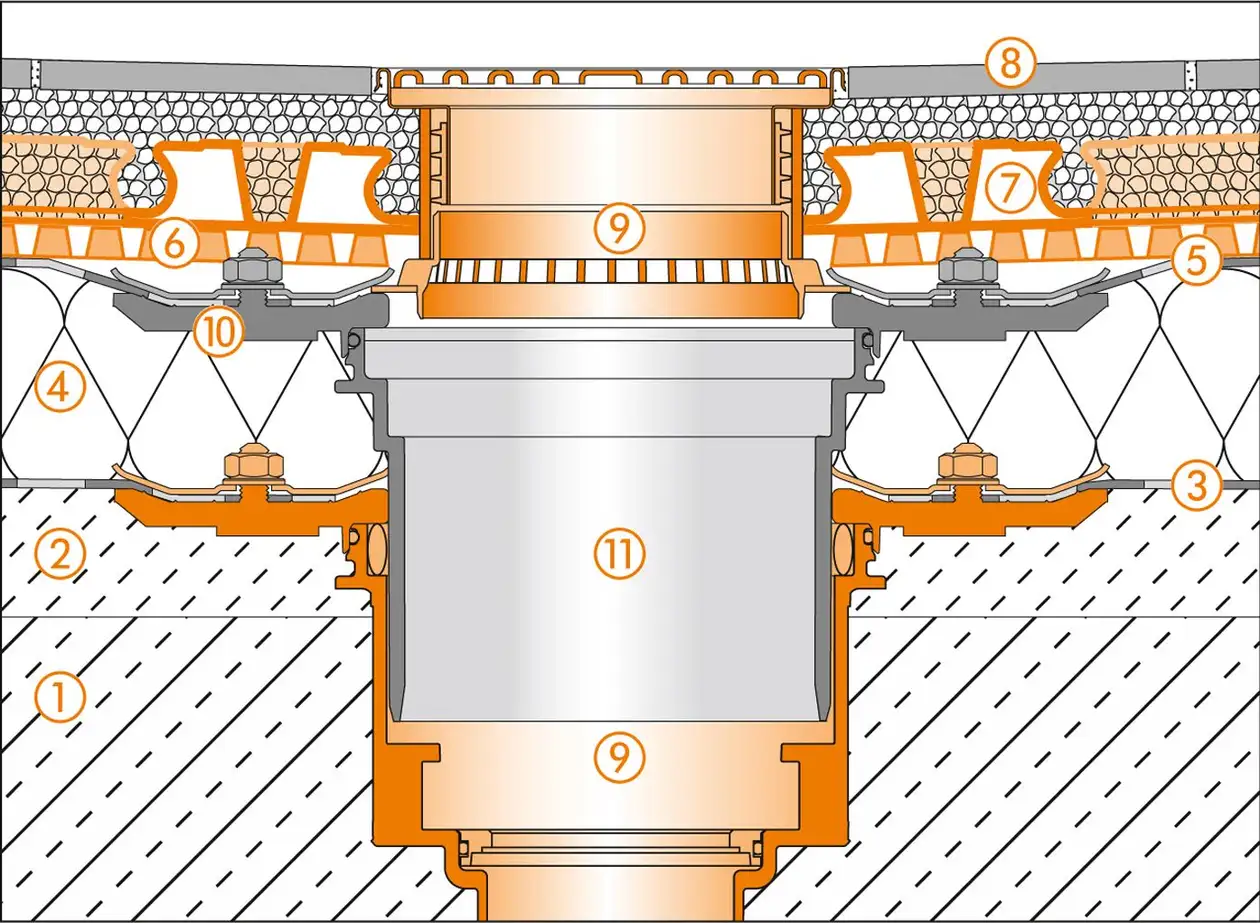

Évacuation au sol
- Dalle de béton
- Chape en pente (1,5–2 %)
- Pare-vapeur selon DIN 18531
- Isolation
- Étanchéité de l’ouvrage selon DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-BEKOTEC-DRAIN
- Carreaux céramiques ou pierres naturelles
- Schlüter-KERDI-DRAIN-KDBV
Kit complet KD BV 50 ASLVB - Raccord d’étanchéité (sur demande)
- Rallonge pour évacuations au sol (sur demande)
